15.4电流的测量同步练习 2021-2022学年度人教版初中物理九年级全一册（含答案）

2021-2022学年度人教版初中物理九年级全一册同步练习
——15.4电流的测量
1.（2021新康国际学校模拟）以下说法最符合事实的是
A．普通家用的白炽灯的电流可达10A
B．家用电热水壶正常工作时的电流约为0.3 A
C．家用电饭煲的工作电流约为5 mA
D．教室里一只日光灯正常工作时的电流约为0.2 A
2．如图所示电流表的读数为(　　)
A．0.46 A B．0.52 A C．2.46 A D．2.60 A
3．下列家用电器中，工作电流最小的是(　　)
A．空调器 B．洗衣机 C．微波炉 D．电子钟
4.小芳同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的一侧偏转，这说明她的电路出现了什么故障（ ）
A． 电路中电流太大
B． 电路中的电流太小
C． 电流表直接接在电源上
D． 电流表的“+”、“-”接线柱接反了

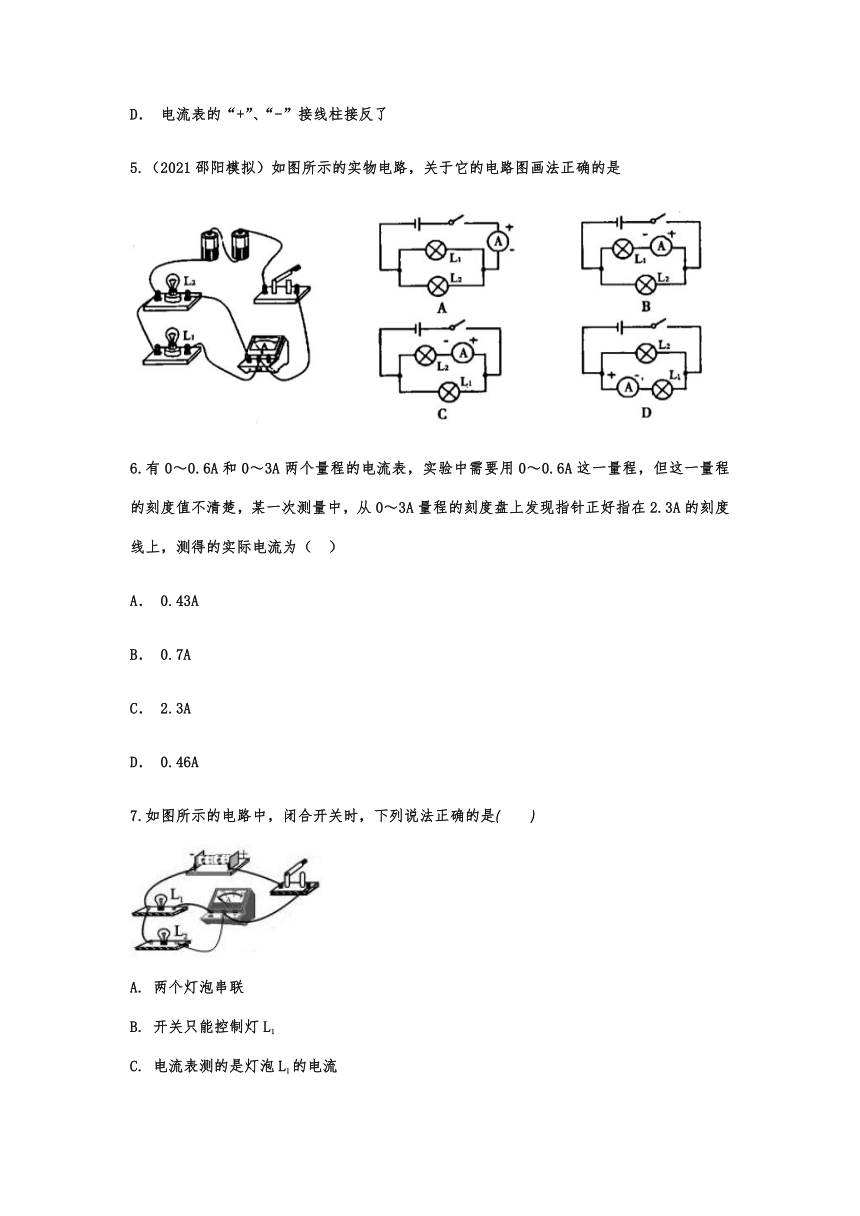

5.（2021邵阳模拟）如图所示的实物电路，关于它的电路图画法正确的是
6.有0～0.6A和0～3A两个量程的电流表，实验中需要用0～0.6A这一量程，但这一量程的刻度值不清楚，某一次测量中，从0～3A量程的刻度盘上发现指针正好指在2.3A的刻度线上，测得的实际电流为（ ）
A． 0.43A
B． 0.7A
C． 2.3A
D． 0.46A
7.如图所示的电路中，闭合开关时，下列说法正确的是　　
A. 两个灯泡串联
B. 开关只能控制灯L1
C. 电流表测的是灯泡L1的电流
D. 电流方向从电流表到开关

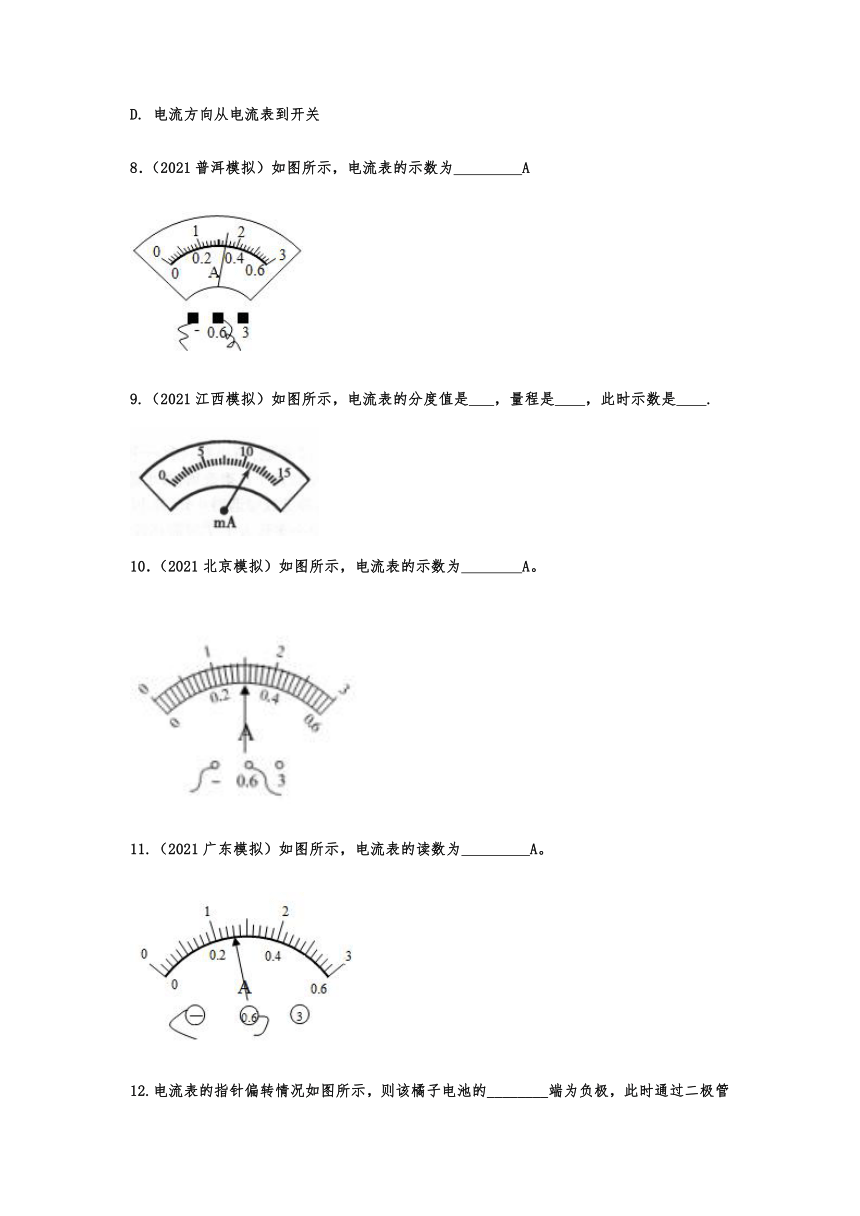

8．（2021普洱模拟）如图所示，电流表的示数为　 　A
9.（2021江西模拟）如图所示，电流表的分度值是 ，量程是 ，此时示数是 .
10．（2021北京模拟）如图所示，电流表的示数为　 　A。
11.（2021广东模拟）如图所示，电流表的读数为　 　A。

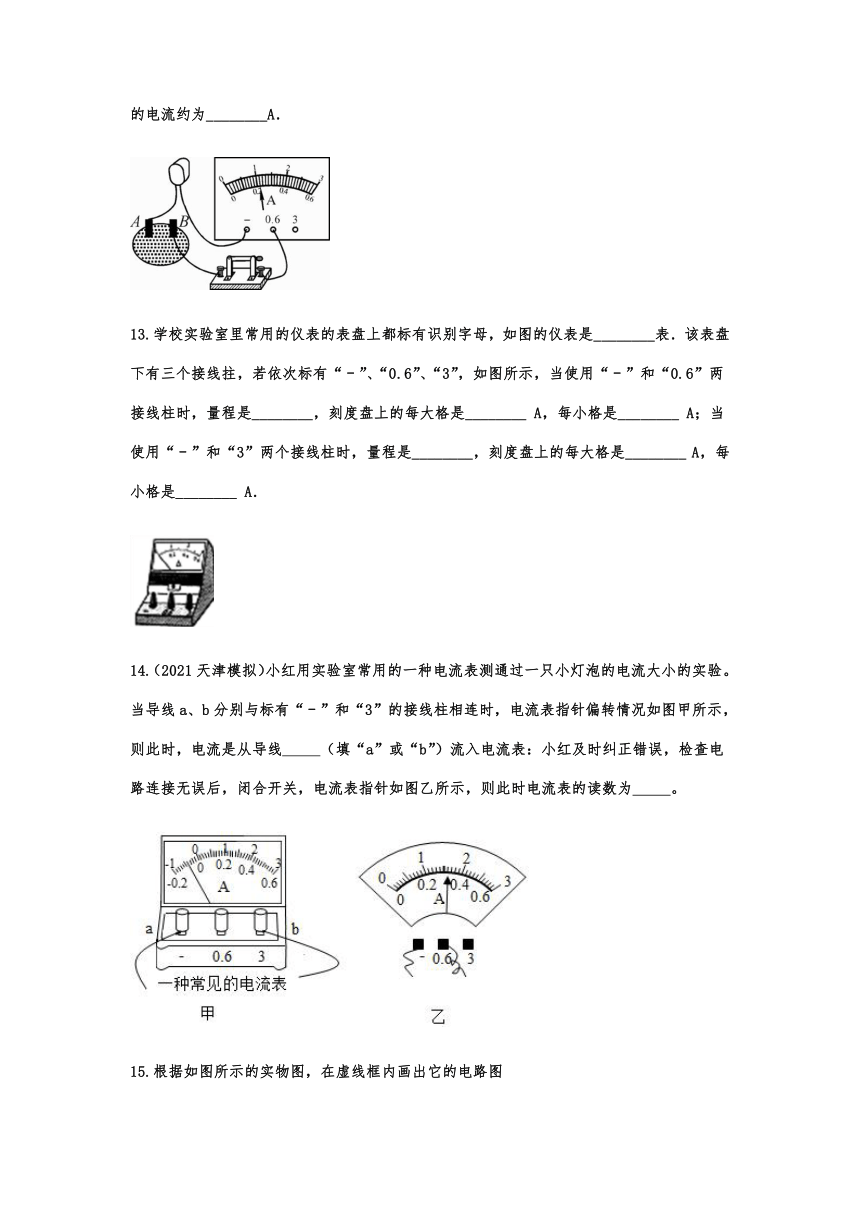

12.电流表的指针偏转情况如图所示，则该橘子电池的________端为负极，此时通过二极管的电流约为________A．
13.学校实验室里常用的仪表的表盘上都标有识别字母，如图的仪表是________表．该表盘下有三个接线拄，若依次标有“﹣”、“0.6”、“3”，如图所示，当使用“﹣”和“0.6”两接线柱时，量程是________，刻度盘上的每大格是________ A，每小格是________ A；当使用“﹣”和“3”两个接线柱时，量程是________，刻度盘上的每大格是________ A，每小格是________ A．
14.（2021天津模拟）小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“﹣”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线　 　（填“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为　 　。

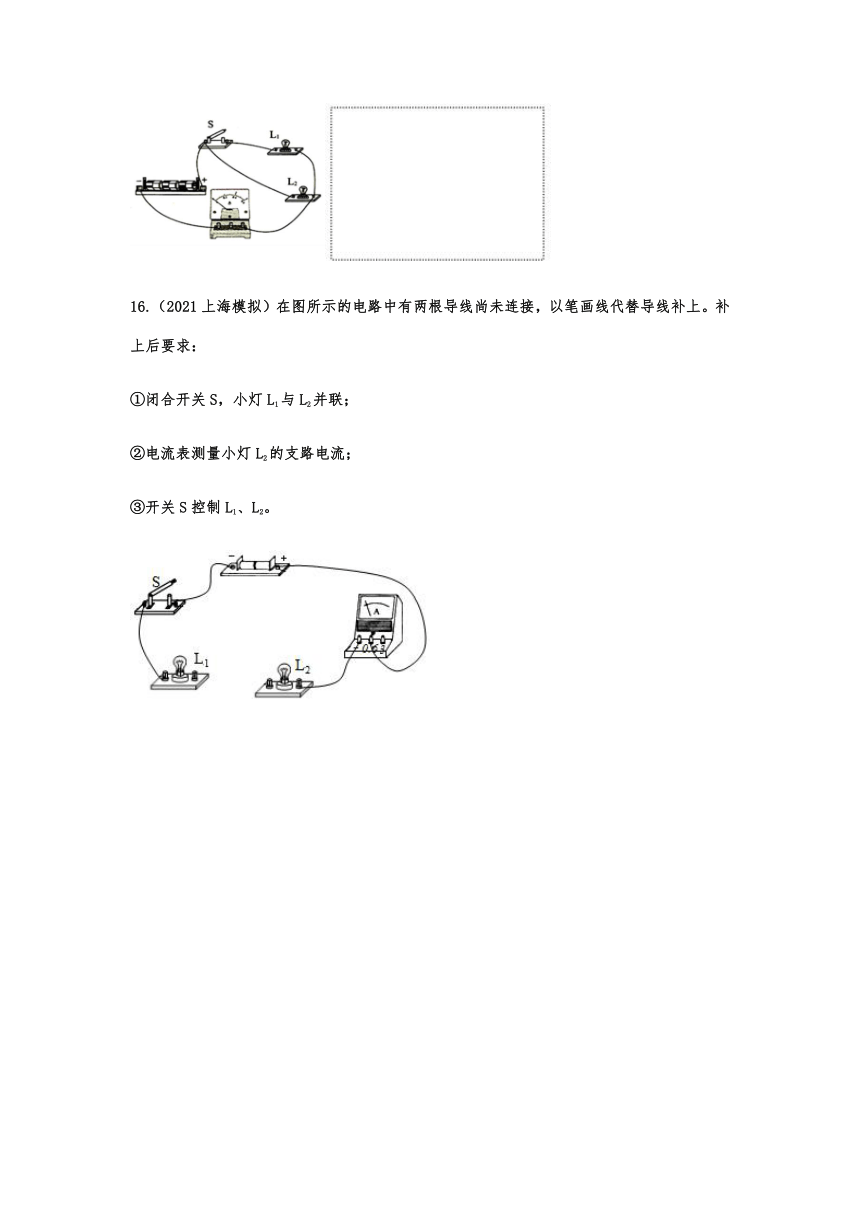

15.根据如图所示的实物图，在虚线框内画出它的电路图
16.（2021上海模拟）在图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。补上后要求：
①闭合开关S，小灯L1与L2并联；
②电流表测量小灯L2的支路电流；
③开关S控制L1、L2。
2021-2022学年度人教版初中物理九年级全一册同步练习
——15.4电流的测量参考答案
1.（2021新康国际学校模拟）以下说法最符合事实的是
A．普通家用的白炽灯的电流可达10A
B．家用电热水壶正常工作时的电流约为0.3 A
C．家用电饭煲的工作电流约为5 mA
D．教室里一只日光灯正常工作时的电流约为0.2 A
【答案】D
2．如图所示电流表的读数为(　　)
A．0.46 A B．0.52 A C．2.46 A D．2.60 A
【答案】B
3．下列家用电器中，工作电流最小的是(　　)
A．空调器 B．洗衣机 C．微波炉 D．电子钟
【答案】D
4.小芳同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的一侧偏转，这说明她的电路出现了什么故障（ ）
A． 电路中电流太大
B． 电路中的电流太小
C． 电流表直接接在电源上
D． 电流表的“+”、“-”接线柱接反了
【答案】D
5.（2021邵阳模拟）如图所示的实物电路，关于它的电路图画法正确的是
【答案】C
6.有0～0.6A和0～3A两个量程的电流表，实验中需要用0～0.6A这一量程，但这一量程的刻度值不清楚，某一次测量中，从0～3A量程的刻度盘上发现指针正好指在2.3A的刻度线上，测得的实际电流为（ ）
A． 0.43A
B． 0.7A
C． 2.3A
D． 0.46A
【答案】D
7.如图所示的电路中，闭合开关时，下列说法正确的是　　
A. 两个灯泡串联
B. 开关只能控制灯L1
C. 电流表测的是灯泡L1的电流
D. 电流方向从电流表到开关
【答案】C
8．（2021普洱模拟）如图所示，电流表的示数为　 　A
【答案】0.34。
9.（2021江西模拟）如图所示，电流表的分度值是 ，量程是 ，此时示数是 .
【答案】0.5mA 0~15mA 11mA
10．（2021北京模拟）如图所示，电流表的示数为　 　A。
【答案】0.3；
11.（2021广东模拟）如图所示，电流表的读数为　 　A。
【答案】0.26。
12.电流表的指针偏转情况如图所示，则该橘子电池的________端为负极，此时通过二极管的电流约为________A．
【答案】 (1). A (2). 0.22
13.学校实验室里常用的仪表的表盘上都标有识别字母，如图的仪表是________表．该表盘下有三个接线拄，若依次标有“﹣”、“0.6”、“3”，如图所示，当使用“﹣”和“0.6”两接线柱时，量程是________，刻度盘上的每大格是________ A，每小格是________ A；当使用“﹣”和“3”两个接线柱时，量程是________，刻度盘上的每大格是________ A，每小格是________ A．
【答案】 (1). 电流 (2). 0 0.6A (3). 0.2 (4). 0.02 (5). 0 3A (6). 1 (7). 0.1
14.（2021天津模拟）小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“﹣”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线　 　（填“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为　 　。
【答案】a；0.32A。
15.根据如图所示的实物图，在虚线框内画出它的电路图
【答案】
16.（2021上海模拟）在图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。补上后要求：
①闭合开关S，小灯L1与L2并联；
②电流表测量小灯L2的支路电流；
③开关S控制L1、L2。
【答案】
