3.6电能 同步练习（含解析）

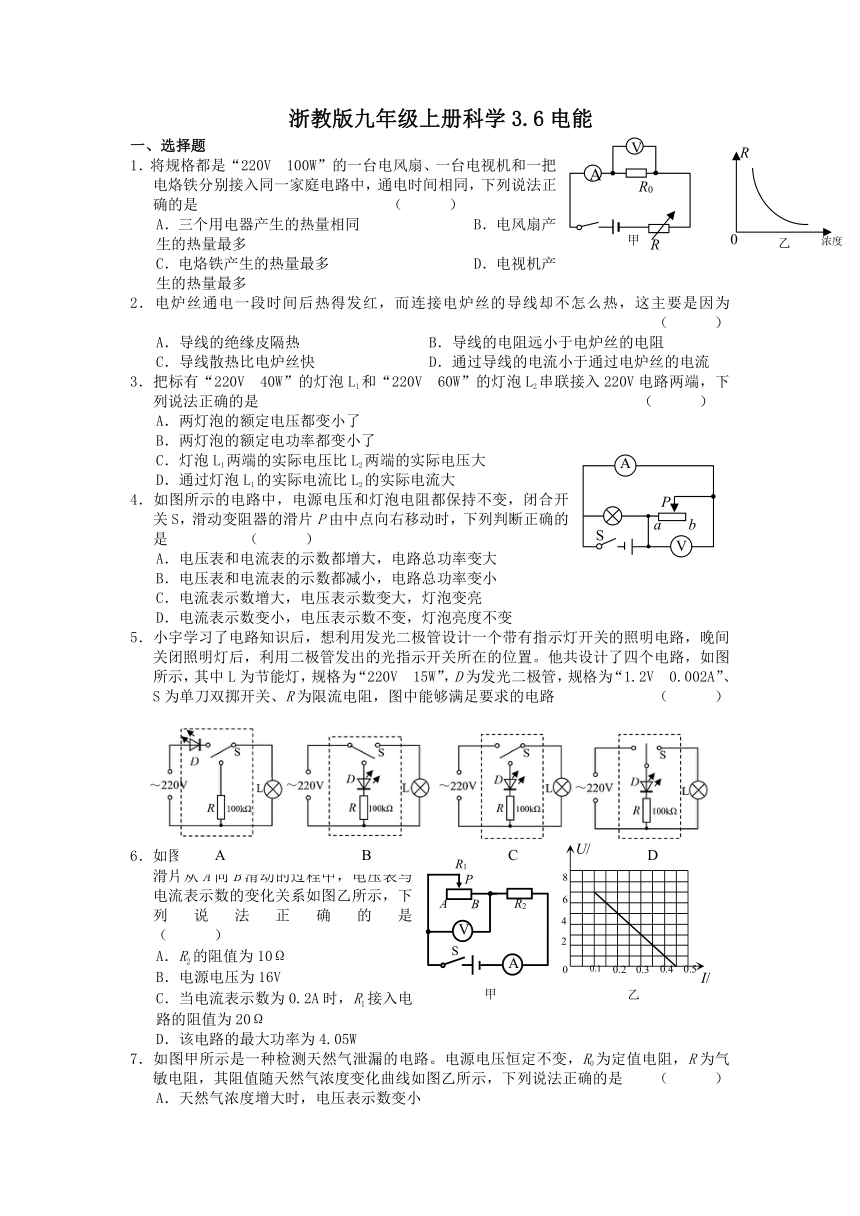

浙教版九年级上册科学3.6电能
一、选择题
1．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入同一家庭电路中，通电时间相同，下列说法正确的是 （ ）
A．三个用电器产生的热量相同 B．电风扇产生的热量最多
C．电烙铁产生的热量最多 D．电视机产生的热量最多
2．电炉丝通电一段时间后热得发红，而连接电炉丝的导线却不怎么热，这主要是因为（ ）
A．导线的绝缘皮隔热 B．导线的电阻远小于电炉丝的电阻
C．导线散热比电炉丝快 D．通过导线的电流小于通过电炉丝的电流
3．把标有“220V 40W”的灯泡L1和“220V 60W”的灯泡L2串联接入220V电路两端，下列说法正确的是 （ ）
A．两灯泡的额定电压都变小了
B．两灯泡的额定电功率都变小了
C．灯泡L1两端的实际电压比L2两端的实际电压大
D．通过灯泡L1的实际电流比L2的实际电流大
4．如图所示的电路中，电源电压和灯泡电阻都保持不变，闭合开关S，滑动变阻器的滑片P由中点向右移动时，下列判断正确的是 （ ）
A．电压表和电流表的示数都增大，电路总功率变大
B．电压表和电流表的示数都减小，电路总功率变小
C．电流表示数增大，电压表示数变大，灯泡变亮
D．电流表示数变小，电压表示数不变，灯泡亮度不变
5．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置。他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”，D为发光二极管，规格为“1.2V 0.002A”、S为单刀双掷开关、R为限流电阻，图中能够满足要求的电路 （ ）
6．如图所示的电路中，在滑动变阻器R1的滑片从A向B滑动的过程中，电压表与电流表示数的变化关系如图乙所示，下列说法正确的是 （ ）
A．R2的阻值为10Ω
B．电源电压为16V
C．当电流表示数为0.2A时，R1接入电 路的阻值为20Ω
D．该电路的最大功率为4.05W
7．如图甲所示是一种检测天然气泄漏的电路。电源电压恒定不变，R0为定值电阻，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，下列说法正确的是 （ ）
A．天然气浓度增大时，电压表示数变小
B．天然气浓度增大时，电路消耗的总功率变小
C．天然气浓度减小时，电流表示数变大
D．天然气浓度减小时，电压表示数与电流表示数的比值不变
8．甲、乙两个完全相同的物体在分别在水平 拉力F甲和F乙的作用下，在同一水平面上做匀速直线运动，且v甲＞v乙，若不计较空气阻力，拉力F甲和F乙在相同时间内所做的功分别为W甲和W乙，则下列判断正确的是（ ）
A．F甲＞F乙 B．F甲＜F乙 C．W甲＞W乙 D．W甲＜W乙
9．将分别标有“6V，4W”和“6V，2W”的甲、乙两只小灯泡串联起来，接在电压为9V的电源两端，接通电路后，不考虑灯丝电阻变化以下说法正确的是（ ）
A．乙灯泡能正常工作，甲灯比乙灯亮 B．两只小灯泡都能正常发光
C．通过乙灯的电流较大，所以乙灯较亮 D．两只小灯泡的总功率为3W
二．填空题

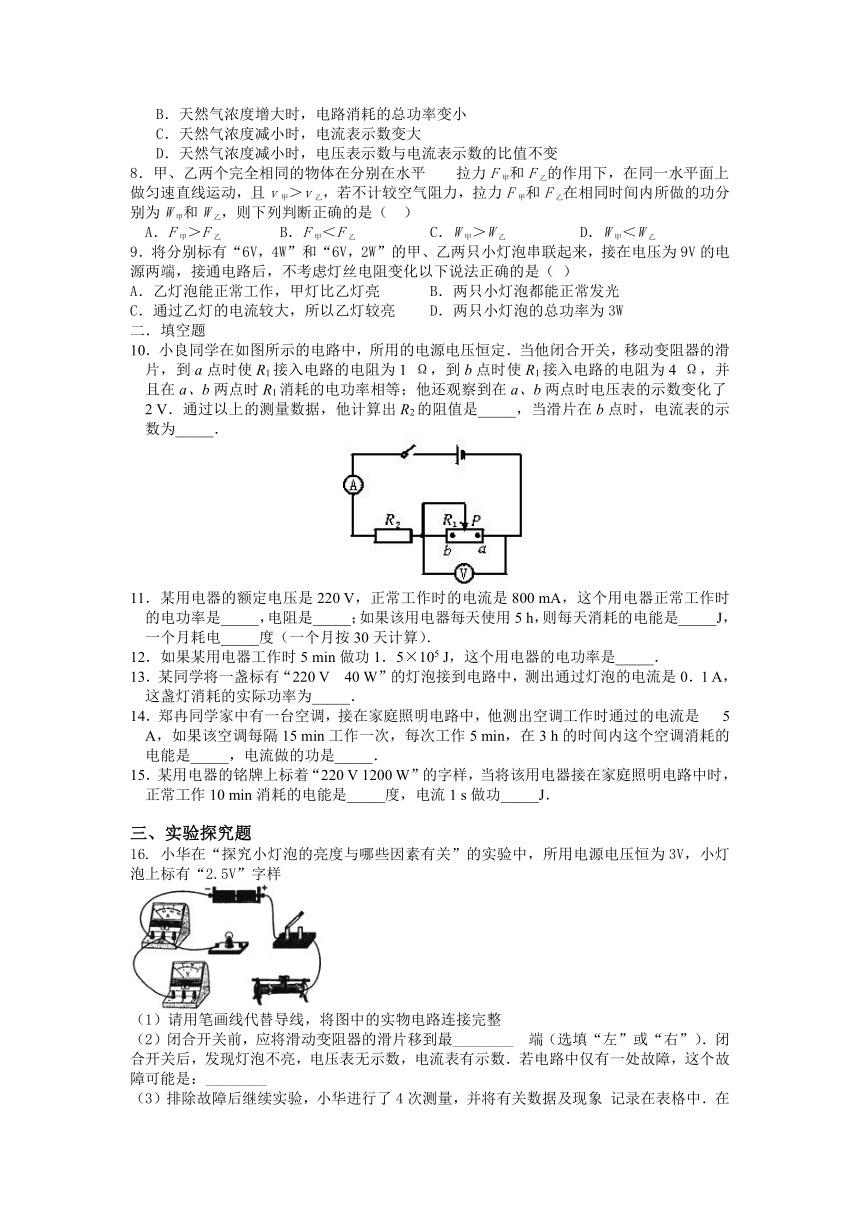

10．小良同学在如图所示的电路中，所用的电源电压恒定．当他闭合开关，移动变阻器的滑片，到a点时使R1接入电路的电阻为1 Ω，到b点时使R1接入电路的电阻为4 Ω，并且在a、b两点时R1消耗的电功率相等；他还观察到在a、b两点时电压表的示数变化了2 V．通过以上的测量数据，他计算出R2的阻值是_____，当滑片在b点时，电流表的示数为_____．
11．某用电器的额定电压是220 V，正常工作时的电流是800 mA，这个用电器正常工作时的电功率是_____，电阻是_____；如果该用电器每天使用5 h，则每天消耗的电能是_____J，一个月耗电_____度（一个月按30天计算）．
12．如果某用电器工作时5 min做功1．5×105 J，这个用电器的电功率是_____．
13．某同学将一盏标有“220 V 40 W”的灯泡接到电路中，测出通过灯泡的电流是0．1 A，这盏灯消耗的实际功率为_____．
14．郑冉同学家中有一台空调，接在家庭照明电路中，他测出空调工作时通过的电流是 5 A，如果该空调每隔15 min工作一次，每次工作5 min，在3 h的时间内这个空调消耗的电能是_____，电流做的功是_____．
15．某用电器的铭牌上标着“220 V 1200 W”的字样，当将该用电器接在家庭照明电路中时，正常工作10 min消耗的电能是_____度，电流1 s做功_____J．
三、实验探究题
16. 小华在“探究小灯泡的亮度与哪些因素有关”的实验中，所用电源电压恒为3V，小灯泡上标有“2.5V”字样
（1）请用笔画线代替导线，将图中的实物电路连接完整
（2）闭合开关前，应将滑动变阻器的滑片移到最________ 端（选填“左”或“右”）．闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数．若电路中仅有一处故障，这个故障可能是：________

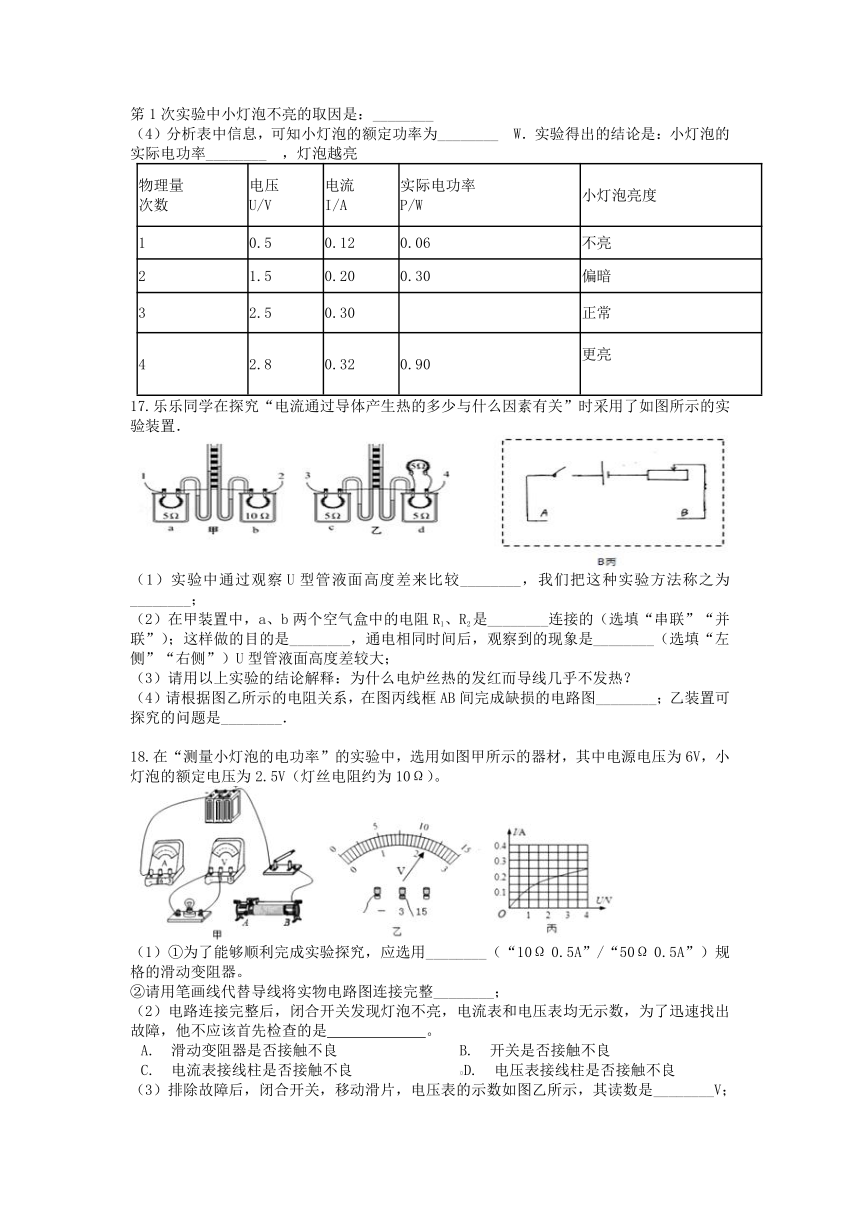

（3）排除故障后继续实验，小华进行了4次测量，并将有关数据及现象 记录在表格中．在笫1次实验中小灯泡不亮的取因是：________
（4）分析表中信息，可知小灯泡的额定功率为________ W．实验得出的结论是：小灯泡的实际电功率________ ，灯泡越亮
物理量
次数 电压
U/V 电流
I/A 实际电功率
P/W 小灯泡亮度
1 0.5 0.12 0.06 不亮
2 1.5 0.20 0.30 偏暗
3 2.5 0.30 正常
4 2.8 0.32 0.90 更亮
17.乐乐同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置．
（1）实验中通过观察U型管液面高度差来比较________，我们把这种实验方法称之为________；
（2）在甲装置中，a、b两个空气盒中的电阻R1、R2是________连接的（选填“串联”“并联”）；这样做的目的是________，通电相同时间后，观察到的现象是________（选填“左侧”“右侧”）U型管液面高度差较大；
（3）请用以上实验的结论解释：为什么电炉丝热的发红而导线几乎不发热？
（4）请根据图乙所示的电阻关系，在图丙线框AB间完成缺损的电路图________；乙装置可探究的问题是________．
18.在“测量小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为10Ω）。
（1）①为了能够顺利完成实验探究，应选用________（“10Ω 0.5A”/“50Ω 0.5A”）规格的滑动变阻器。
②请用笔画线代替导线将实物电路图连接完整________；
（2）电路连接完整后，闭合开关发现灯泡不亮，电流表和电压表均无示数，为了迅速找出故障，他不应该首先检查的是 。
A. 滑动变阻器是否接触不良 B. 开关是否接触不良
C. 电流表接线柱是否接触不良 D. 电压表接线柱是否接触不良
（3）排除故障后，闭合开关，移动滑片，电压表的示数如图乙所示，其读数是________V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向________（选填“A”或“B”）端移动。
（4）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图丙所示），分析图象可知：小灯泡的额定功率为________W；当电压表的示数增大时，电压表与电流表的示数之比________。（选填“变大”、“变小”或“不变”）。
（5）小华打算增加两只开关和一个阻值为 10Ω 的电阻R0 ， 只用一只电表来测量小灯泡的额定功率。方案一和方案二是小华设计的两种不同方案的电路图，则以下判断正确的是 。
A. 两种方案都可行 B. 两种方案都不可行
C. 方案一可行，方案二不可行 D. 方案一不可行，方案二可行
四、计算题
19．如图所示，电源电压保持不变，定值电阻R0＝10Ω，小灯泡L上标有“6V，1W”字样，当开关S1闭合、S2断开，滑动变阻器R的滑片P移到最右端时，电压表示数为4V，电流表示数为0.2A。求：
（1）小灯泡L正常发光时的电阻；
（2）滑动变阻器R的最大电阻值和电源电压；
（3）当开关S1断开、S2闭合，滑动变阻器的滑片P移到中点时，电流表示数为0.15A，求小灯泡L消耗的功率。
20．图甲是芳芳家某型号电热加湿器的原理图,下表丙为其部分技术参数．R1、R2为发热电阻,不考虑温度对电阻的影响,且R2=3R1,S为旋转型开关,1、2、3,4为触点,，通过旋转开关S可实现“关”“低档”高档”之间的切换（低档为小功率加热，高档为大功率加热）
（1）求加湿器处于低档位置时的发热功率;
（2）某次使用加温器工作时,加湿器注水仓中加注冷水已达到最大注水量．如图乙所示是该次使用加湿器工作30min的图象,请计算加湿器在高档正常工作时消耗的电能．如果电阻R1在此次高档加热时产生的热量全部被水吸收,可以使注水仓中冷水的温度升高多少℃ [计算结果保留整数,水的比热容为4.2×10３J/（kg·℃]
（3）一天,芳芳断开家中其他所有用电器,只接通加湿器在低加热,发现家中如图丁所的电能表的转盘在5min内转了27圈,求此时电阻R１的实际加热功率是多少
21.如图1为一款陶瓷电煎药壶，工作电路简化为如图2所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程。已知正常工作时，高火加热功率为500W，文火萃取功率为100W。若壶中药液的总质量为1kg，且在额定电压下煎药时，测得药液的温度与工作时间的关系如图3所示：
（1）煎药壶工作时的外界大气压________1个标准大气压(选填：“大于”、“等于”或“低于”)；
（2）煎药壶文火萃取时，图2中的开关连接状态是________；
（3）煎药壶通电工作36分钟时电流所做的功是多少？
（4）R2的阻值是多少？电煎药壶的额定保温功率是多少？
参考答案
一.选择题
1.C 2.B 3.C 4.D 5.B 6.D 7.D 8．C 9．D
二.填空题
10．2 Ω，1 A
11．176 W，275 Ω，3．168×106，26．4
12．500 W
13．12．1 W
14．2．97×106 J，2．97×106 J
15．0．2，1200
三、实验探究题
16.【答案】（1）解：
（2）左；灯泡短路
（3）变阻器接入阻值太大，灯的实际功率太小
（4）0.75；越大
17.【答案】（1）电流通过导体产生热的多少；转换法
（2）串联；控制电流相同；右
（3）解：在电流和通电时间相同时，电炉丝比导线电阻大，产生的热量多，所以电炉丝热的发红而导线几乎不发热
（4）；电流通过导体产生的热与电流大小的关系
18.【答案】（1）“50Ω 0.5A”；
（2）D
（3）2.2；B
（4）0.5；变大
（5）C
四．解答题
19．（1）36Ω；（2）20Ω，6V；（3）0.675W
20．（1）100W （2）14 （3）120W
21. （1）小于
（2）Sa接2，Sb断开
（3）W1=P1t1=500W×14×60s=4.2×105J
W2=P2t2=100W×(36-14)×60s=1.32×105J
W=W1+W2=4.2×105J+1.32×105J=5.52×105J
（4）R2= =484Ω
R1= =121Ω
P温= =80W
