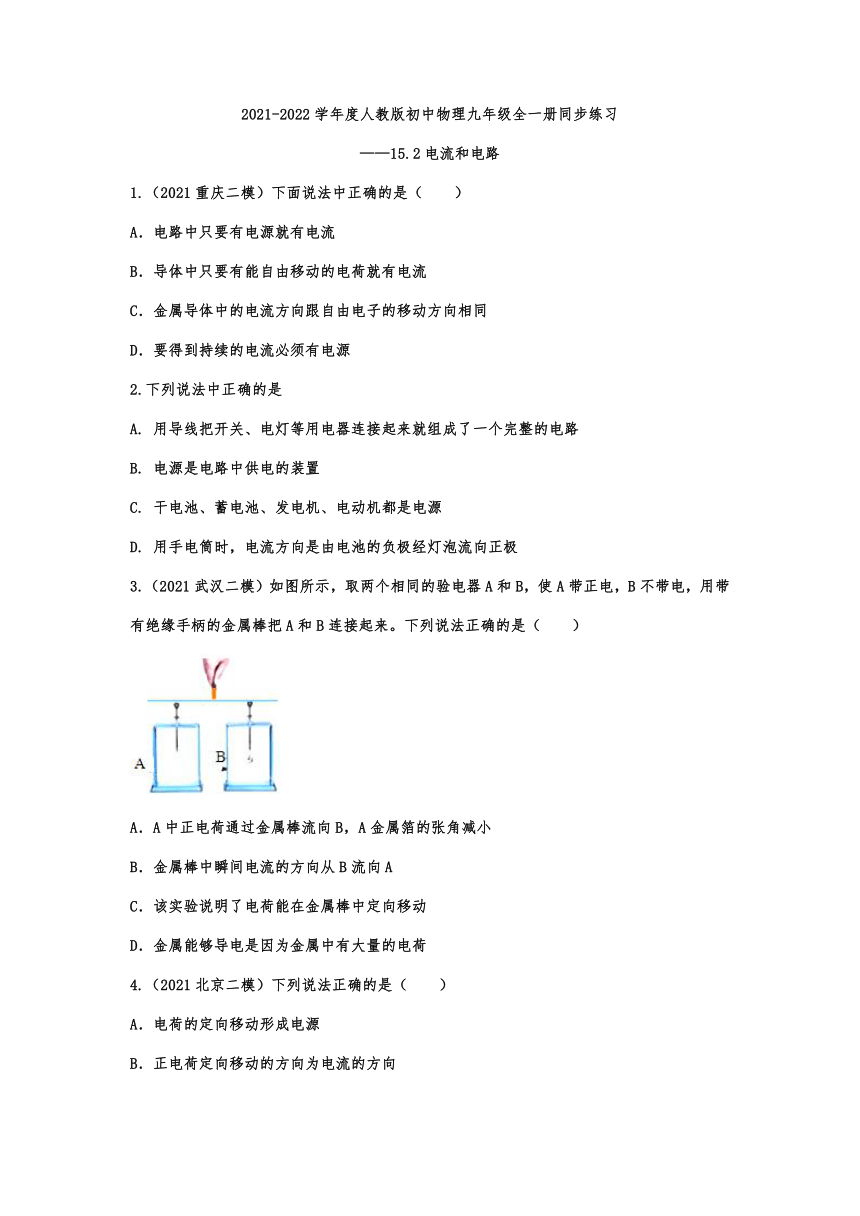

15.2电流和电路同步练习 2021-2022学年度人教版初中物理九年级全一册（含答案）

2021-2022学年度人教版初中物理九年级全一册同步练习
——15.2电流和电路
1.（2021重庆二模）下面说法中正确的是（　　）
A．电路中只要有电源就有电流
B．导体中只要有能自由移动的电荷就有电流
C．金属导体中的电流方向跟自由电子的移动方向相同
D．要得到持续的电流必须有电源
2.下列说法中正确的是
A. 用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B. 电源是电路中供电的装置
C. 干电池、蓄电池、发电机、电动机都是电源
D. 用手电筒时，电流方向是由电池的负极经灯泡流向正极
3.（2021武汉二模）如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）
A．A中正电荷通过金属棒流向B，A金属箔的张角减小
B．金属棒中瞬间电流的方向从B流向A
C．该实验说明了电荷能在金属棒中定向移动
D．金属能够导电是因为金属中有大量的电荷
4.（2021北京二模）下列说法正确的是（　　）
A．电荷的定向移动形成电源
B．正电荷定向移动的方向为电流的方向
C．电路中有电源就一定有电流
D．绝缘体不容易导电的原因是因为绝缘体内缺少自由电子

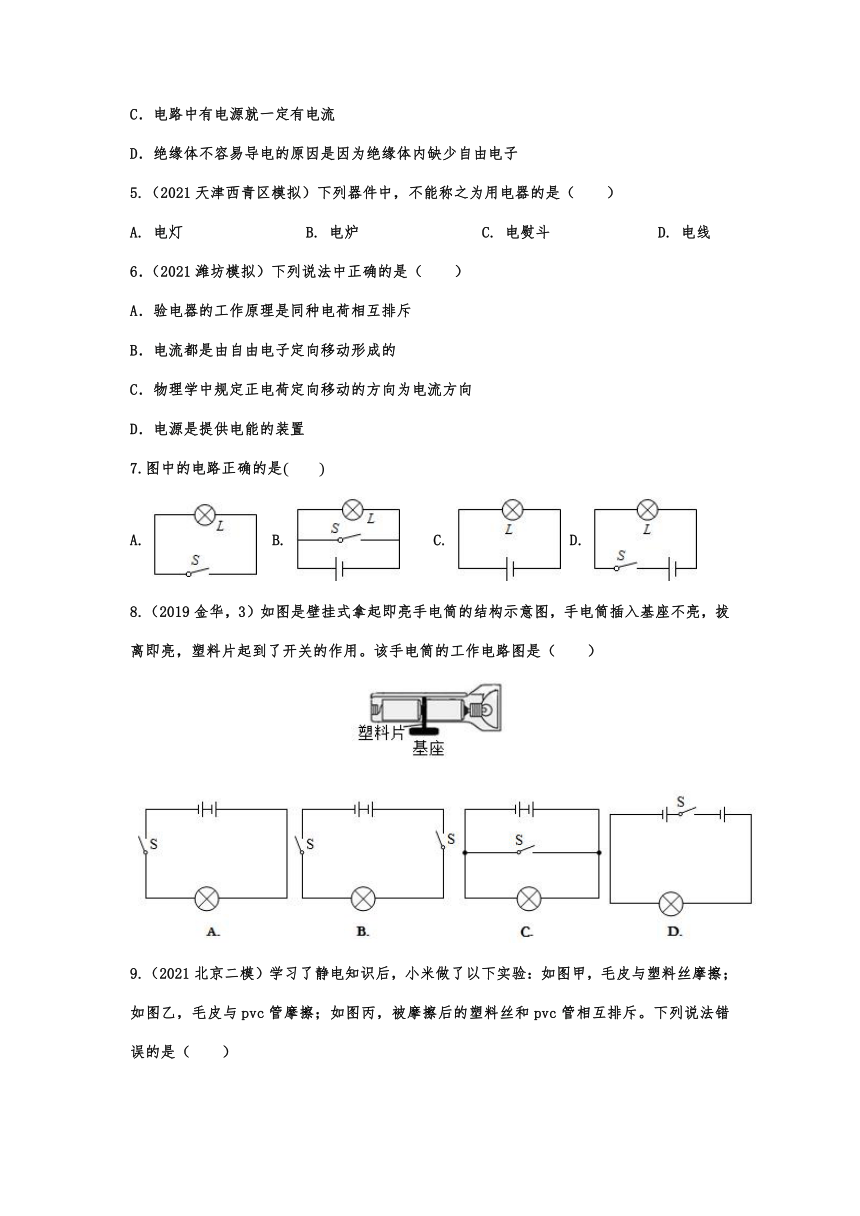

5.（2021天津西青区模拟）下列器件中，不能称之为用电器的是（　　）
A. 电灯 B. 电炉 C. 电熨斗 D. 电线
6．（2021潍坊模拟）下列说法中正确的是（　　）
A．验电器的工作原理是同种电荷相互排斥
B．电流都是由自由电子定向移动形成的
C．物理学中规定正电荷定向移动的方向为电流方向
D．电源是提供电能的装置
7.图中的电路正确的是　　
A. B. C. D.
8.（2019金华，3）如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是（　　）

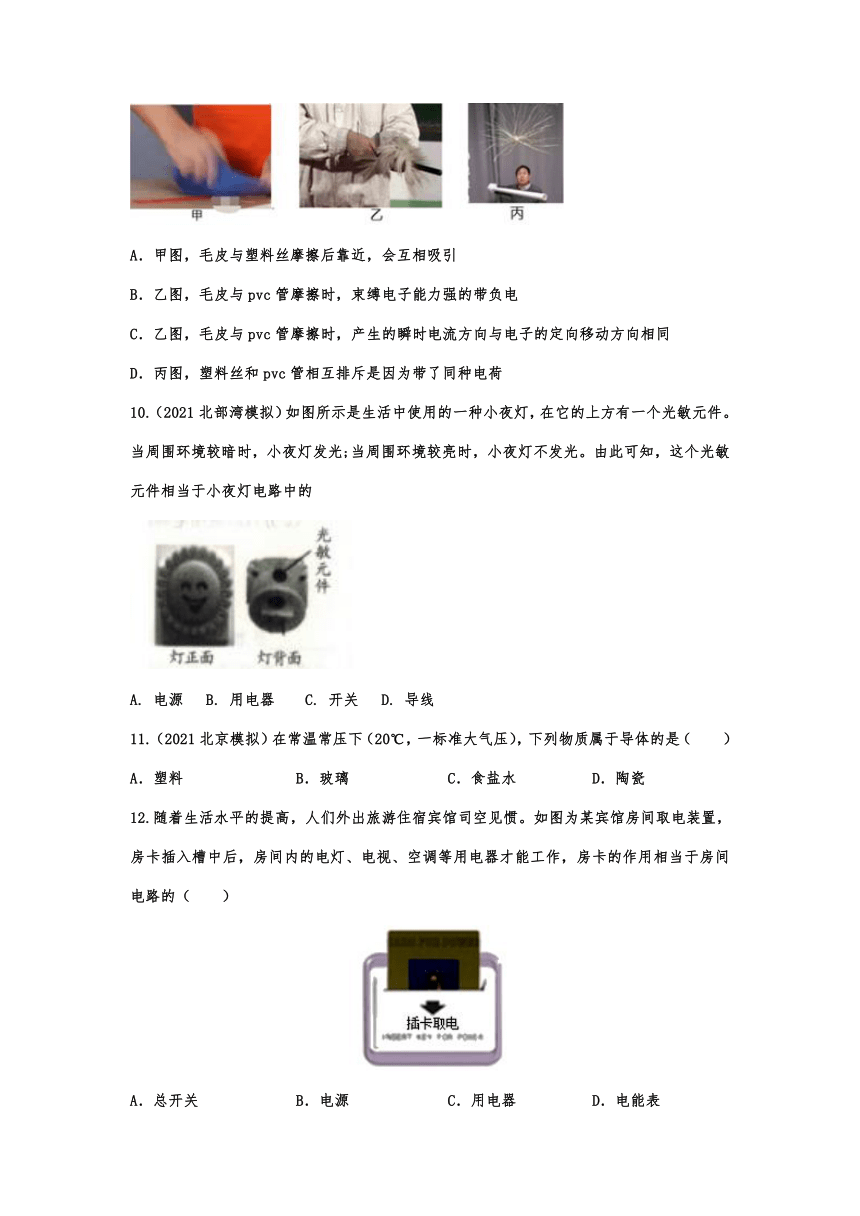

9.（2021北京二模）学习了静电知识后，小米做了以下实验：如图甲，毛皮与塑料丝摩擦；如图乙，毛皮与pvc管摩擦；如图丙，被摩擦后的塑料丝和pvc管相互排斥。下列说法错误的是（　　）
A．甲图，毛皮与塑料丝摩擦后靠近，会互相吸引
B．乙图，毛皮与pvc管摩擦时，束缚电子能力强的带负电
C．乙图，毛皮与pvc管摩擦时，产生的瞬时电流方向与电子的定向移动方向相同
D．丙图，塑料丝和pvc管相互排斥是因为带了同种电荷
10.（2021北部湾模拟）如图所示是生活中使用的一种小夜灯，在它的上方有一个光敏元件。当周围环境较暗时，小夜灯发光;当周围环境较亮时，小夜灯不发光。由此可知，这个光敏元件相当于小夜灯电路中的
A. 电源 B. 用电器 C. 开关 D. 导线
11.（2021北京模拟）在常温常压下（20℃，一标准大气压），下列物质属于导体的是（　　）
A．塑料 B．玻璃 C．食盐水 D．陶瓷
12.随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（　　）
A．总开关 B．电源 C．用电器 D．电能表

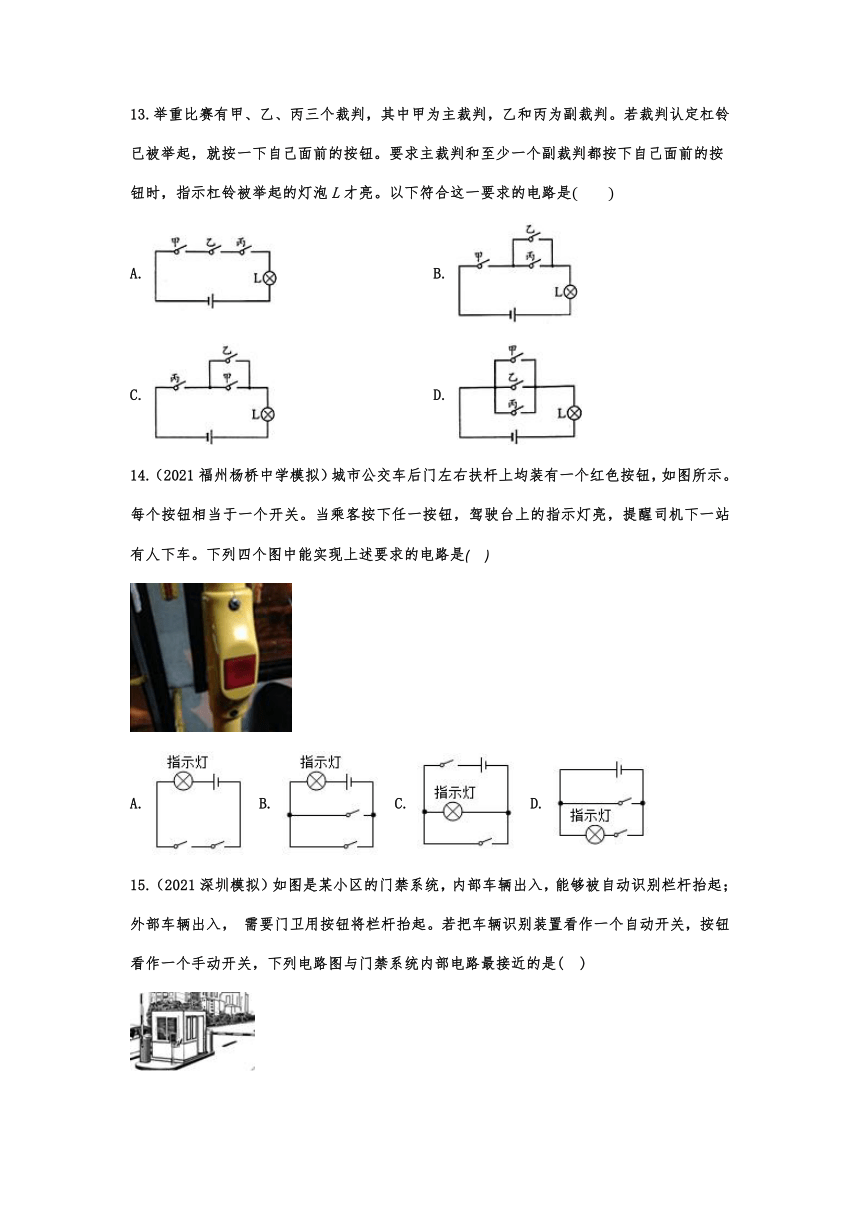

13.举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己面前的按钮。要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮。以下符合这一要求的电路是　　
A. B.
C. D.
14.（2021福州杨桥中学模拟）城市公交车后门左右扶杆上均装有一个红色按钮，如图所示。每个按钮相当于一个开关。当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机下一站有人下车。下列四个图中能实现上述要求的电路是
A. B. C. D.
15.（2021深圳模拟）如图是某小区的门禁系统，内部车辆出入，能够被自动识别栏杆抬起；外部车辆出入， 需要门卫用按钮将栏杆抬起。若把车辆识别装置看作一个自动开关，按钮看作一个手动开关，下列电路图与门禁系统内部电路最接近的是( )
A. B. C. D.

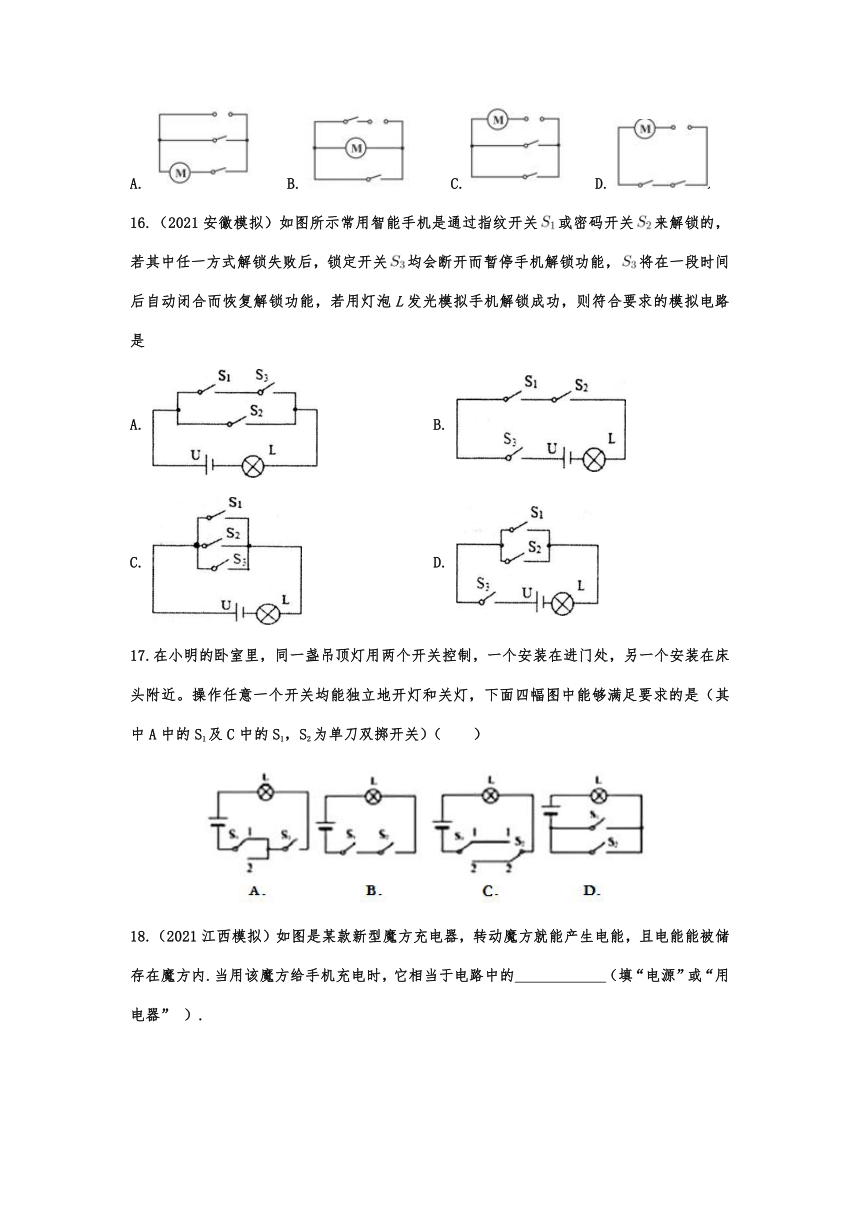

16.（2021安徽模拟）如图所示常用智能手机是通过指纹开关或密码开关来解锁的，若其中任一方式解锁失败后，锁定开关均会断开而暂停手机解锁功能，将在一段时间后自动闭合而恢复解锁功能，若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是
A. B.
C. D.
17.在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中A中的S1及C中的S1，S2为单刀双掷开关）（　　）
18.（2021江西模拟）如图是某款新型魔方充电器，转动魔方就能产生电能，且电能能被储存在魔方内.当用该魔方给手机充电时，它相当于电路中的 （填“电源”或“用电器” ）.
19.（2021长沙岳麓区模拟）简单电路是电源、用电器、开关和导线组成的．给充电宝充电时，充电宝相当于简单电路中的_____；充电宝给手机充电时，充电宝相当于简单电路中的_____．
20.如图所示，用手接触验电器的金属球，观察到验电器的两片金属箔闭合了，这说明人是____（填“导体”或“绝缘体”）．若验电器带正电，在这一过程中的电流方向是____（填“从手到金属箔”或“从金属箔到手”）．
21.（2021昆明二模）如图所示，是用太阳能电池板做成叶片的百叶窗，既能遮阳，还能发电。电池板将太阳能转化为电能，为蓄电池充电，蓄电池再向节能灯供电。太阳能电池板给蓄电池充电时，蓄电池相当于________（选填“用电器”或“电源”）。
22.（2021成都模拟）现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的 ；司机能通过车内的后视镜看到乘客，这是光的 （填“反射”或“折射”现象；在轿车刹车过程中，车轮表面的温度会升高，这是通过 的方式改变其内能。
23.（2020鞍山，20）通常情况下，橡胶棒是______（填“导体”或“绝缘体”），与毛皮摩擦过的橡胶棒具有______的性质，用它去接触验电器的金属球，金属箔片张开，则此时验电器带______电，该过程中验电器金属杆里的电流方向是______（填序号即可）（①“从金属箔片到金属球”或②“从金属球到金属箔片”）。
24.在晓月设计的小组合作控制电路中，k1和k2是指纹开关，当两开关都闭合时，电动机M启动，此控制电路是图中的 ______ 图；晓宇设计的是防盗电路，触发k1或k2的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是下图中的 ______ 图；下列电路图中的 ______ 图若两开关都闭合电池将被短路．
25.在如图所示电路的两个虚线框内分别填入电源或开关的符号，并满足闭合任意一个开关能使小灯泡L发光．
26.（2021松原模拟）高铁内如果两个相邻的洗手间都有人并且门都锁住时，红灯亮表示“有人”，如果两洗手间都没有人或者只有一个洗手间有人时，红灯不亮表示可以使用。请设计电路将下图连接起来。
27.（2021扬州模拟）为了方便夜间开门锁，有人发明了“感应照明门把手”，它利用感应开关S1（人触摸把手，S1闭合，不触碰则断开）和光敏开关S2（白天断开晚上闭合）来自动控制电路，以达到夜间有人开门时，触摸把手则锁孔旁LED灯照明的目的。请完成图电路设计。
28.（2021苏州模拟）如图是楼梯照明灯的模拟电路。在楼梯的上下两端都能对灯进行控制。请在图上补画连接导线，使之符合要求。
2021-2022学年度人教版初中物理九年级全一册同步练习
——15.2电流和电路参考答案
1.（2021重庆二模）下面说法中正确的是（　　）
A．电路中只要有电源就有电流
B．导体中只要有能自由移动的电荷就有电流
C．金属导体中的电流方向跟自由电子的移动方向相同
D．要得到持续的电流必须有电源
【答案】D
2.下列说法中正确的是
A. 用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B. 电源是电路中供电的装置
C. 干电池、蓄电池、发电机、电动机都是电源
D. 用手电筒时，电流方向是由电池的负极经灯泡流向正极
【答案】B
3.（2021武汉二模）如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）
A．A中正电荷通过金属棒流向B，A金属箔的张角减小
B．金属棒中瞬间电流的方向从B流向A
C．该实验说明了电荷能在金属棒中定向移动
D．金属能够导电是因为金属中有大量的电荷
【答案C
4.（2021北京二模）下列说法正确的是（　　）
A．电荷的定向移动形成电源
B．正电荷定向移动的方向为电流的方向
C．电路中有电源就一定有电流
D．绝缘体不容易导电的原因是因为绝缘体内缺少自由电子
【答案】ABD
5.（2021天津西青区模拟）下列器件中，不能称之为用电器的是（　　）
A. 电灯 B. 电炉 C. 电熨斗 D. 电线
【答案】D
6．（2021潍坊模拟）下列说法中正确的是（　　）
A．验电器的工作原理是同种电荷相互排斥
B．电流都是由自由电子定向移动形成的
C．物理学中规定正电荷定向移动的方向为电流方向
D．电源是提供电能的装置
【答案】ACD
7.图中的电路正确的是　　
A. B. C. D.
【答案】D
8.（2019金华，3）如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是（　　）
【答案】D
9.（2021北京二模）学习了静电知识后，小米做了以下实验：如图甲，毛皮与塑料丝摩擦；如图乙，毛皮与pvc管摩擦；如图丙，被摩擦后的塑料丝和pvc管相互排斥。下列说法错误的是（　　）
A．甲图，毛皮与塑料丝摩擦后靠近，会互相吸引
B．乙图，毛皮与pvc管摩擦时，束缚电子能力强的带负电
C．乙图，毛皮与pvc管摩擦时，产生的瞬时电流方向与电子的定向移动方向相同
D．丙图，塑料丝和pvc管相互排斥是因为带了同种电荷
【答案】C
10.（2021北部湾模拟）如图所示是生活中使用的一种小夜灯，在它的上方有一个光敏元件。当周围环境较暗时，小夜灯发光;当周围环境较亮时，小夜灯不发光。由此可知，这个光敏元件相当于小夜灯电路中的
A. 电源 B. 用电器 C. 开关 D. 导线
【答案】C
11.（2021北京模拟）在常温常压下（20℃，一标准大气压），下列物质属于导体的是（　　）
A．塑料 B．玻璃 C．食盐水 D．陶瓷
【答案】C。
12.随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（　　）
A．总开关 B．电源 C．用电器 D．电能表
【答案】A。
13.举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己面前的按钮。要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮。以下符合这一要求的电路是　　
A. B.
C. D.
【答案】B
14.（2021福州杨桥中学模拟）城市公交车后门左右扶杆上均装有一个红色按钮，如图所示。每个按钮相当于一个开关。当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机下一站有人下车。下列四个图中能实现上述要求的电路是
A. B. C. D.
【答案】B
15.（2021深圳模拟）如图是某小区的门禁系统，内部车辆出入，能够被自动识别栏杆抬起；外部车辆出入， 需要门卫用按钮将栏杆抬起。若把车辆识别装置看作一个自动开关，按钮看作一个手动开关，下列电路图与门禁系统内部电路最接近的是( )
A. B. C. D.
【答案】C
16.（2021安徽模拟）如图所示常用智能手机是通过指纹开关或密码开关来解锁的，若其中任一方式解锁失败后，锁定开关均会断开而暂停手机解锁功能，将在一段时间后自动闭合而恢复解锁功能，若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是
A. B.
C. D.
【答案】D
17.在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中A中的S1及C中的S1，S2为单刀双掷开关）（　　）
【答案】C
18.（2021江西模拟）如图是某款新型魔方充电器，转动魔方就能产生电能，且电能能被储存在魔方内.当用该魔方给手机充电时，它相当于电路中的 （填“电源”或“用电器” ）.
【答案】 电源
19.（2021长沙岳麓区模拟）简单电路是电源、用电器、开关和导线组成的．给充电宝充电时，充电宝相当于简单电路中的_____；充电宝给手机充电时，充电宝相当于简单电路中的_____．
【答案】 (1). 用电器 (2). 电源
20.如图所示，用手接触验电器的金属球，观察到验电器的两片金属箔闭合了，这说明人是____（填“导体”或“绝缘体”）．若验电器带正电，在这一过程中的电流方向是____（填“从手到金属箔”或“从金属箔到手”）．
【答案】 (1). 导体 (2). 从金属箔到手
21.（2021昆明二模）如图所示，是用太阳能电池板做成叶片的百叶窗，既能遮阳，还能发电。电池板将太阳能转化为电能，为蓄电池充电，蓄电池再向节能灯供电。太阳能电池板给蓄电池充电时，蓄电池相当于________（选填“用电器”或“电源”）。
【答案】用电器。
22.（2021成都模拟）现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的 ；司机能通过车内的后视镜看到乘客，这是光的 （填“反射”或“折射”现象；在轿车刹车过程中，车轮表面的温度会升高，这是通过 的方式改变其内能。
【答案】开关；反射；做功
23.（2020鞍山，20）通常情况下，橡胶棒是______（填“导体”或“绝缘体”），与毛皮摩擦过的橡胶棒具有______的性质，用它去接触验电器的金属球，金属箔片张开，则此时验电器带______电，该过程中验电器金属杆里的电流方向是______（填序号即可）（①“从金属箔片到金属球”或②“从金属球到金属箔片”）。
【答案】 (1). 绝缘体 (2). 吸引轻小物体 (3). 负 (4). ①
24.在晓月设计的小组合作控制电路中，k1和k2是指纹开关，当两开关都闭合时，电动机M启动，此控制电路是图中的 ______ 图；晓宇设计的是防盗电路，触发k1或k2的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是下图中的 ______ 图；下列电路图中的 ______ 图若两开关都闭合电池将被短路．
【答案】甲；丙；乙．
25.在如图所示电路的两个虚线框内分别填入电源或开关的符号，并满足闭合任意一个开关能使小灯泡L发光．
【答案】
26.（2021松原模拟）高铁内如果两个相邻的洗手间都有人并且门都锁住时，红灯亮表示“有人”，如果两洗手间都没有人或者只有一个洗手间有人时，红灯不亮表示可以使用。请设计电路将下图连接起来。
【答案】
27.（2021扬州模拟）为了方便夜间开门锁，有人发明了“感应照明门把手”，它利用感应开关S1（人触摸把手，S1闭合，不触碰则断开）和光敏开关S2（白天断开晚上闭合）来自动控制电路，以达到夜间有人开门时，触摸把手则锁孔旁LED灯照明的目的。请完成图电路设计。
【答案】解：由题意可知，感应开关S1、光敏开关S2串联共同控制LED灯，如下图所示：
28.（2021苏州模拟）如图是楼梯照明灯的模拟电路。在楼梯的上下两端都能对灯进行控制。请在图上补画连接导线，使之符合要求。
【答案】
