16.3电阻_16.4变阻器 同步练习 2021——2022学年人教版九年级物理全册（有答案）

16.3电阻~16.4变阻器
一、选择题（每题6分，共36分）
1.2020年11月24日，“嫦娥五号”月球探测器在海南文昌航天发射场成功发射并带回了珍贵的月壤。探测器中有大量的二极管和三极管，那么制作二极管和三极管的关键材料是（　　）
A．导体 B．半导体 C．绝缘体 D．超导体
2.如图，有关滑动变阻器的使用，说法正确的是（ ）
A．接线柱C、D端接进电路为定值电阻
B．接线柱A、B端接进电路为一根导线
C．C、B端接进电路，电流方向为C→P→B
D．A、C端接进电路，向D端移动滑片P，电阻增大
3.甲、乙是由同种材料制成的两个导体，若甲的电阻大于乙的电阻，则关于甲、乙的长度L及横截面积S大小的情况，不可能存在的是（　　）
A．L甲＞L乙，S甲＞S乙 B．L甲＜L乙，S甲＜S乙
C．L甲＞L乙，S甲=S乙 D．L甲＜L乙，S甲＞S乙
4.在如图所示的电路中，要使灯L1变亮一些，灯L2变暗一些，应该把金属滑片（　　）
A．P1和P2均向右滑 B．P1和P2均向左滑
C．P1向左、P2向右滑 D．P1向右、P2向左滑
5.小明用如图所示电路测量灯泡的灯丝电阻，闭合开关后灯泡亮度较暗，两表示数较小，移动滑动变阻器的滑片时现象不变，可能原因是（　　）
A．滑动变阻器断路
B．滑动变阻器短路
C．同时接了滑动变阻器的上面两个接线柱
D．同时接了滑动变阻器的下面两个接线柱
6.如图，小明设计了四个体重计原理图，要求体重越大电表的示数越大，你认为可行的是（　　）
二、填空题（每空3分，共33分）
7.如图所示，将插进式电阻箱的AB两端接入电路，可接进电路的最大电阻值为 Ω，最小电阻值为 Ω；将两个2Ω电阻丝上端的铜塞拔出，接进电路的电阻值为 Ω。
8.在航展会上，小宇同学买了一架如图所示的遥控飞机。小宇发现该遥控飞机的飞速可调。爱动脑筋的小宇拆开后发现电路中有改变飞行速度的滑动变阻器，它是靠改变接入电路中的 工作的，且其与电动机之间是 （选填“串联”或“并联”）的。

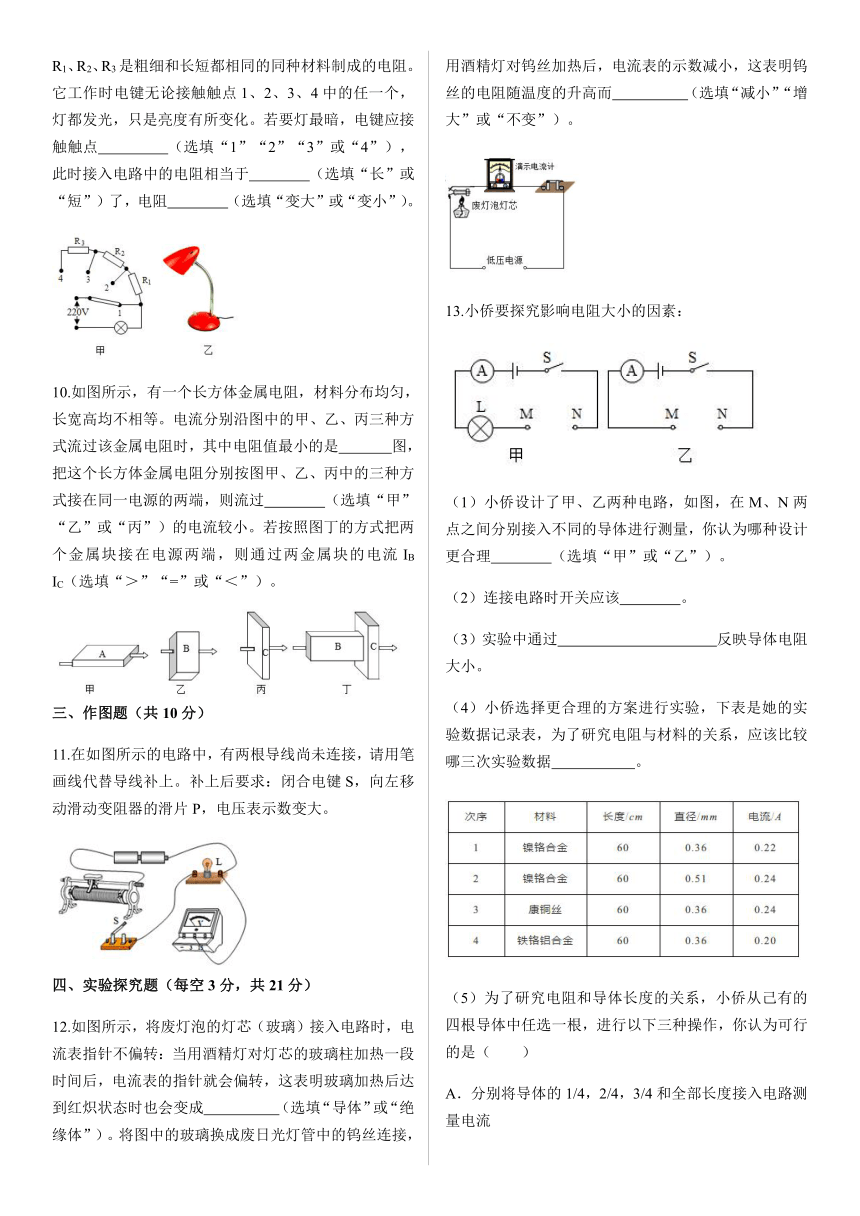

9.如图所示是一种可以调节亮度的台灯的原理图。其中R1、R2、R3是粗细和长短都相同的同种材料制成的电阻。它工作时电键无论接触触点1、2、3、4中的任一个，灯都发光，只是亮度有所变化。若要灯最暗，电键应接触触点 （选填“1”“2”“3”或“4”），此时接入电路中的电阻相当于 （选填“长”或“短”）了，电阻 （选填“变大”或“变小”）。
10.如图所示，有一个长方体金属电阻，材料分布均匀，长宽高均不相等。电流分别沿图中的甲、乙、丙三种方式流过该金属电阻时，其中电阻值最小的是 图，把这个长方体金属电阻分别按图甲、乙、丙中的三种方式接在同一电源的两端，则流过 （选填“甲”“乙”或“丙”）的电流较小。若按照图丁的方式把两个金属块接在电源两端，则通过两金属块的电流IB IC（选填“＞”“=”或“＜”）。
三、作图题（共10分）
11.在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合电键S，向左移动滑动变阻器的滑片P，电压表示数变大。
四、实验探究题（每空3分，共21分）
12.如图所示，将废灯泡的灯芯（玻璃）接入电路时，电流表指针不偏转：当用酒精灯对灯芯的玻璃柱加热一段时间后，电流表的指针就会偏转，这表明玻璃加热后达到红炽状态时也会变成 （选填“导体”或“绝缘体”）。将图中的玻璃换成废日光灯管中的钨丝连接，用酒精灯对钨丝加热后，电流表的示数减小，这表明钨丝的电阻随温度的升高而 （选填“减小”“增大”或“不变”）。
13.小侨要探究影响电阻大小的因素：
（1）小侨设计了甲、乙两种电路，如图，在M、N两点之间分别接入不同的导体进行测量，你认为哪种设计更合理 （选填“甲”或“乙”）。
（2）连接电路时开关应该 。
（3）实验中通过 反映导体电阻大小。
（4）小侨选择更合理的方案进行实验，下表是她的实验数据记录表，为了研究电阻与材料的关系，应该比较哪三次实验数据 。
（5）为了研究电阻和导体长度的关系，小侨从己有的四根导体中任选一根，进行以下三种操作，你认为可行的是（ ）
A．分别将导体的1/4，2/4，3/4和全部长度接入电路测量电流
B．先将整根导体接入电路测量电流，再将导体拉长接入电路测量电流
C．先将整根导体接入电路测量电流，再将导体对折接入电路测量电流
答案
1.B 2.D 3.D 4.B 5.D 6.D
7.10 0 4
8.导体长度 串联
9.4 长 变大
10.丙 甲 =
11.
12.导体 增大
13.（1）甲 （2）断开 （3）电流表的示数 （4）1、3、4 （5）A
