16.1电压同步测试2021—2022学年人教版九年级物理全一册（有答案）

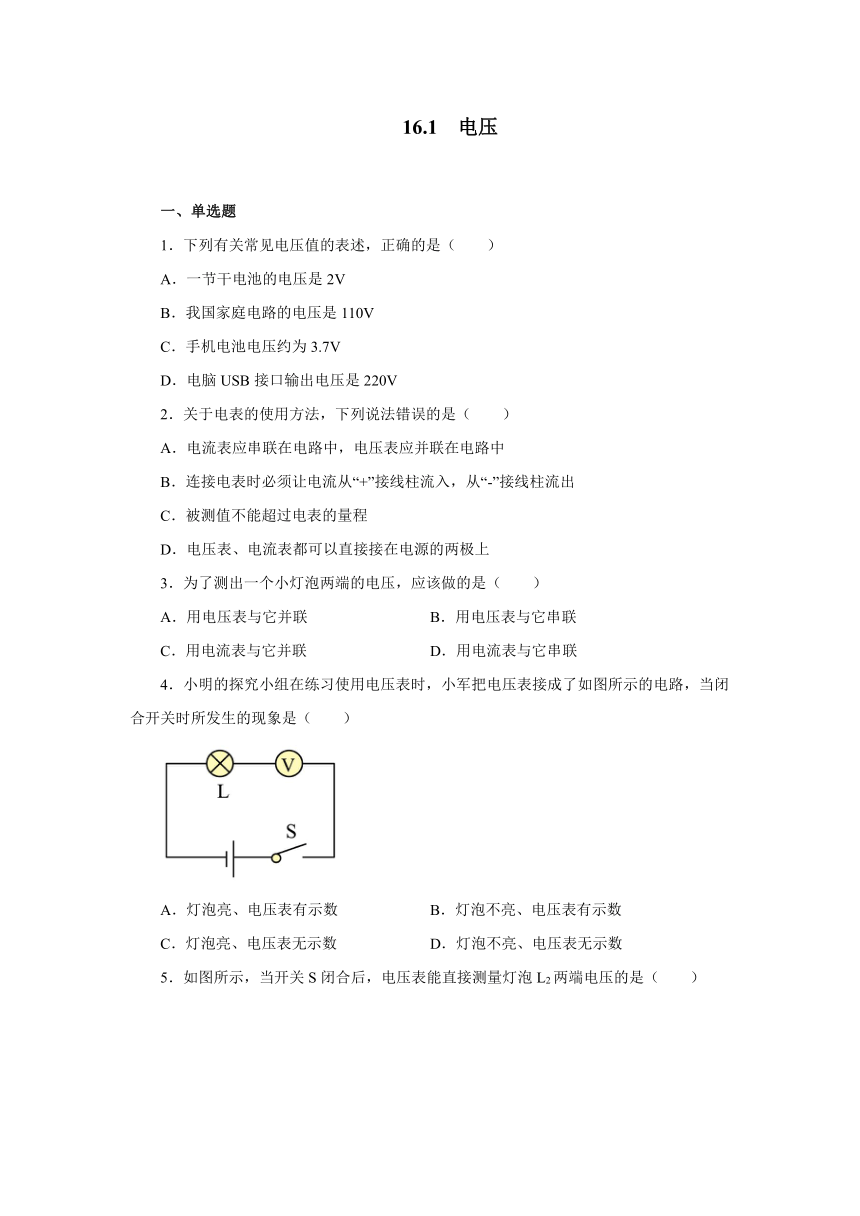

16.1 电压
一、单选题
1．下列有关常见电压值的表述，正确的是（　　）
A．一节干电池的电压是2V
B．我国家庭电路的电压是110V
C．手机电池电压约为3.7V
D．电脑USB接口输出电压是220V
2．关于电表的使用方法，下列说法错误的是（　　）
A．电流表应串联在电路中，电压表应并联在电路中
B．连接电表时必须让电流从“+”接线柱流入，从“-”接线柱流出
C．被测值不能超过电表的量程
D．电压表、电流表都可以直接接在电源的两极上
3．为了测出一个小灯泡两端的电压，应该做的是（　　）
A．用电压表与它并联 B．用电压表与它串联
C．用电流表与它并联 D．用电流表与它串联
4．小明的探究小组在练习使用电压表时，小军把电压表接成了如图所示的电路，当闭合开关时所发生的现象是（　　）
A．灯泡亮、电压表有示数 B．灯泡不亮、电压表有示数
C．灯泡亮、电压表无示数 D．灯泡不亮、电压表无示数

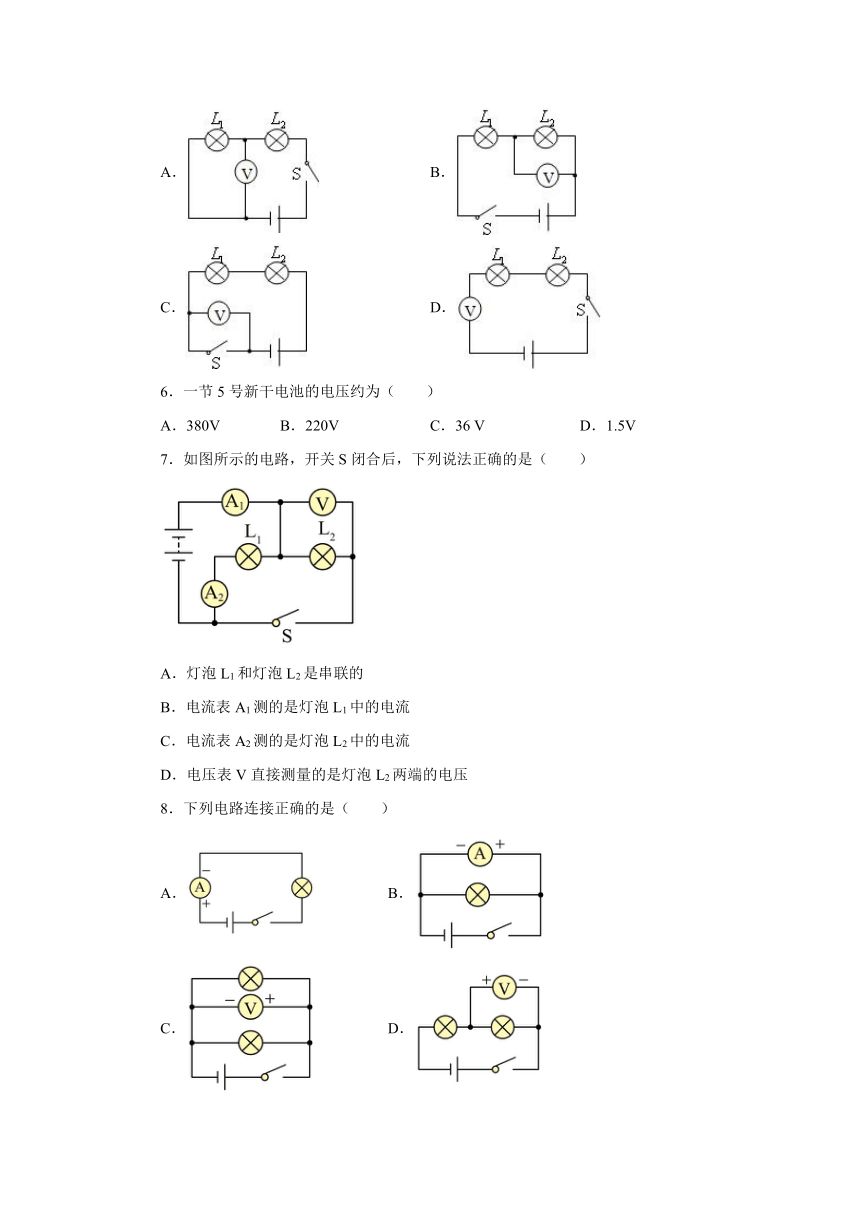

5．如图所示，当开关S闭合后，电压表能直接测量灯泡L2两端电压的是（　　）
A． B．
C． D．
6．一节5号新干电池的电压约为（　　）
A．380V B．220V C．36 V D．1.5V
7．如图所示的电路，开关S闭合后，下列说法正确的是（　　）
A．灯泡L1和灯泡L2是串联的
B．电流表A1测的是灯泡L1中的电流
C．电流表A2测的是灯泡L2中的电流
D．电压表V直接测量的是灯泡L2两端的电压
8．下列电路连接正确的是（ ）
A． B．
C． D．

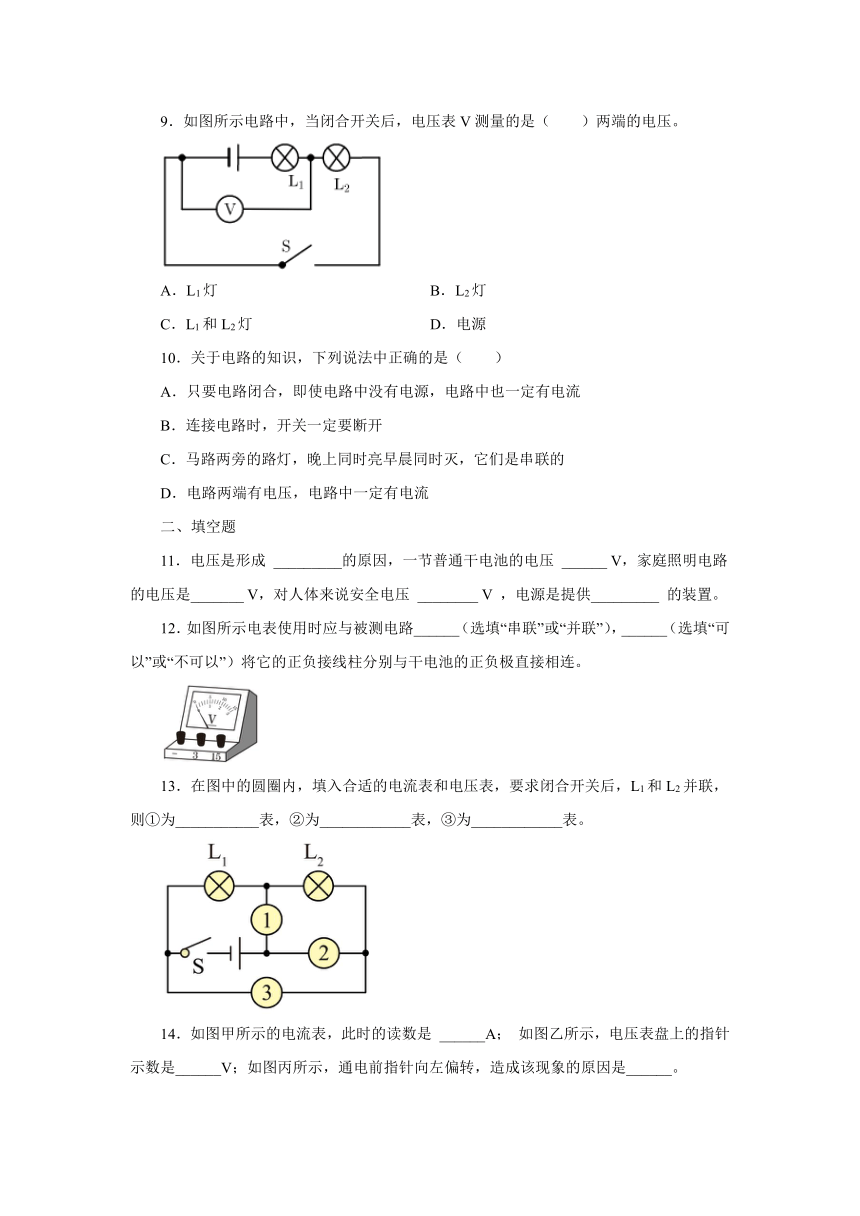

9．如图所示电路中，当闭合开关后，电压表V测量的是（　　）两端的电压。
A．L1灯 B．L2灯
C．L1和L2灯 D．电源
10．关于电路的知识，下列说法中正确的是（　　）
A．只要电路闭合，即使电路中没有电源，电路中也一定有电流
B．连接电路时，开关一定要断开
C．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
D．电路两端有电压，电路中一定有电流
二、填空题
11．电压是形成 _________的原因，一节普通干电池的电压 ______ V，家庭照明电路的电压是_______ V，对人体来说安全电压 ________ V ，电源是提供_________ 的装置。
12．如图所示电表使用时应与被测电路______（选填“串联”或“并联”），______（选填“可以”或“不可以”）将它的正负接线柱分别与干电池的正负极直接相连。
13．在图中的圆圈内，填入合适的电流表和电压表，要求闭合开关后，L1和L2并联，则①为___________表，②为____________表，③为____________表。
14．如图甲所示的电流表，此时的读数是 ______A； 如图乙所示，电压表盘上的指针示数是______V；如图丙所示，通电前指针向左偏转，造成该现象的原因是______。
15．小明同学把铜片铁片分别插到菠萝上并与电压表的正、负接线柱相连接，电压表示数如图所示。这个菠萝电池的正极是___________片。菠萝电池将化学能转化为___________能。
三、作图题
16．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。
四、实验题
17．小明利用西红柿、铜片、锌片自制了水果电池，点亮了发光二极管，如图甲所示。在此基础上，小明进一步实验探究：小明选用同一个西红柿，用铜片作为电池的正极，分别用外形相同的镁、铝、铁金属片作为电池的负极，使电极间距离和插入西红柿的深度相同，分别测出3组不同电极材料的西红柿电池的电压如下表所示。小明在上述实验中，探究的问题是：___________是否有关？
电极材料 铜和镁 铜和铝 铜和铁
电压U/V 1.62 0.95 0.46
18．如图所示，在烧杯中加入盐水，然后将连在电压表上的A金属片和B金属片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：电池的电压为___________V。自由电荷的运动方向是从电压表到___________金属片（填A或B），盐水中电流在两金属片之间___________的方向流动（填A到B或B到A）；增大A、B的面积，___________（选填“能”或“不能”）增大盐水电池的电压。（增大A、B的面积相当于并联一个同规格电源）
参考答案
1．C
2．D
3．A
4．B
5．B
6．D
7．D
8．C
9．B
10．B
11．电流 1.5 220 不高于36 电压
12．并联 可以
13．电流 电压 电流
14．0.46 5 电压表使用前未校零
15．铜 电
16．
17．西红柿电池的电压与电极材料
18．0.5 A B到A 不能
