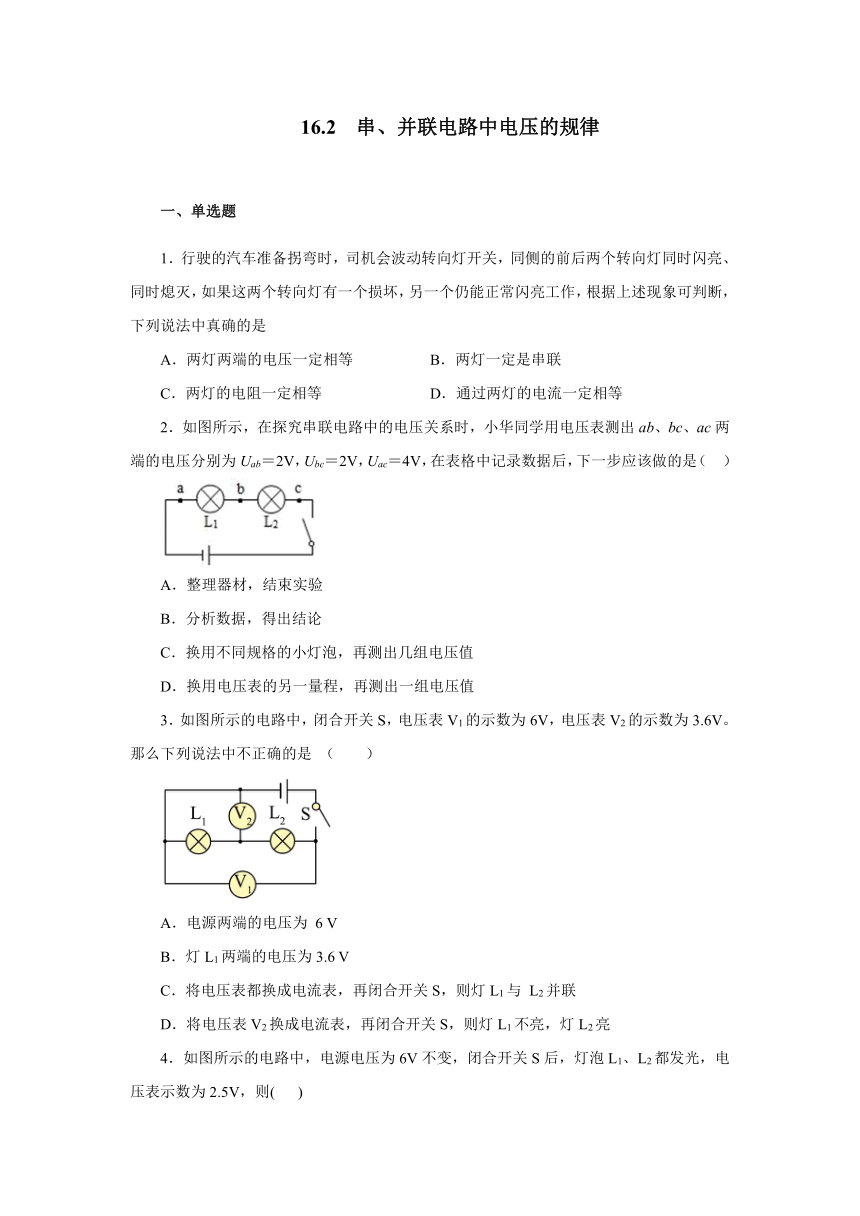

16.2 串、并联电路中电压的规律
一、单选题
1．行驶的汽车准备拐弯时，司机会波动转向灯开关，同侧的前后两个转向灯同时闪亮、同时熄灭，如果这两个转向灯有一个损坏，另一个仍能正常闪亮工作，根据上述现象可判断，下列说法中真确的是
A．两灯两端的电压一定相等 B．两灯一定是串联
C．两灯的电阻一定相等 D．通过两灯的电流一定相等
2．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab＝2V，Ubc＝2V，Uac＝4V，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
3．如图所示的电路中，闭合开关S，电压表V1的示数为6V，电压表V2的示数为3.6V。那么下列说法中不正确的是 （　　）
A．电源两端的电压为 6 V
B．灯L1两端的电压为3.6 V
C．将电压表都换成电流表，再闭合开关S，则灯L1与 L2并联
D．将电压表V2换成电流表，再闭合开关S，则灯L1不亮，灯L2亮

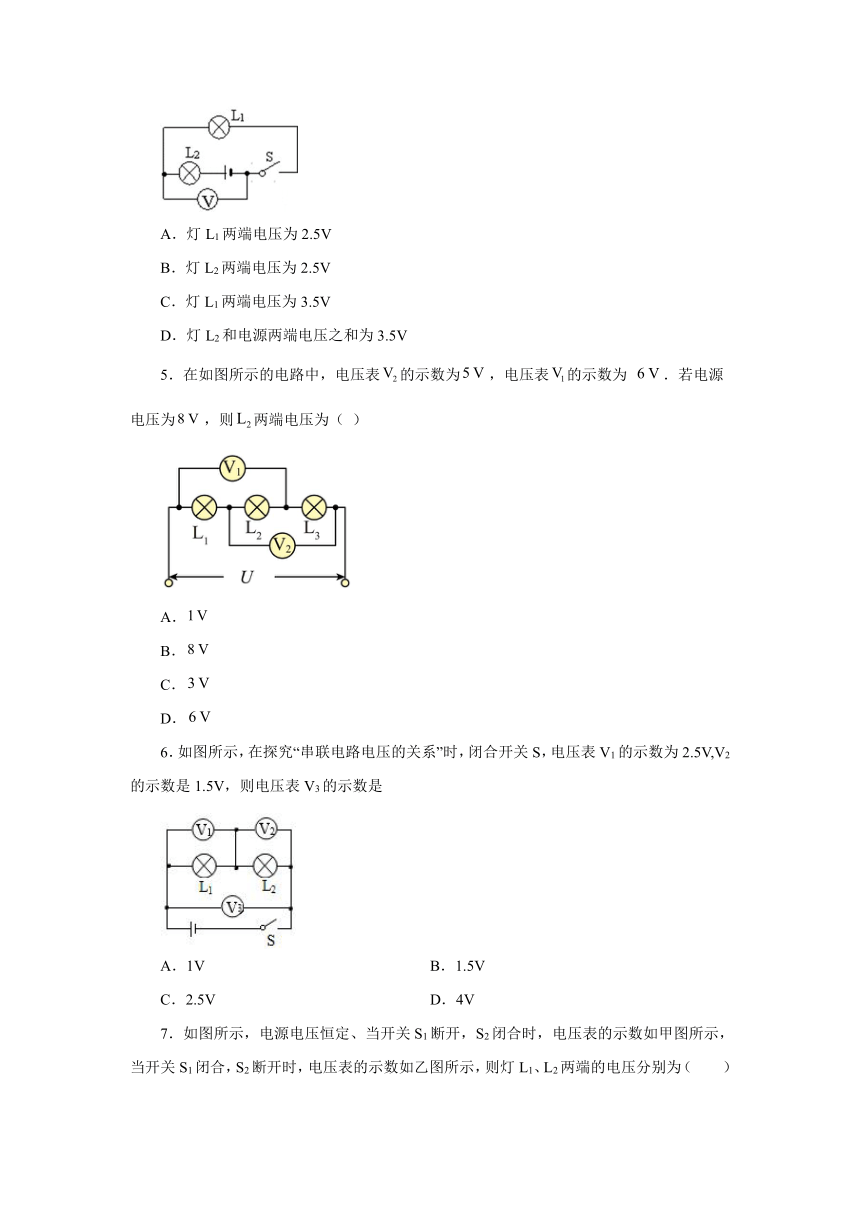

4．如图所示的电路中，电源电压为6V不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为2.5V，则( )
A．灯L1两端电压为2.5V
B．灯L2两端电压为2.5V
C．灯L1两端电压为3.5V
D．灯L2和电源两端电压之和为3.5V
5．在如图所示的电路中，电压表的示数为，电压表的示数为 ．若电源电压为，则两端电压为（ ）
A．
B．
C．
D．
6．如图所示，在探究“串联电路电压的关系”时，闭合开关S，电压表V1的示数为2.5V,V2的示数是1.5V，则电压表V3的示数是
A．1V B．1.5V
C．2.5V D．4V

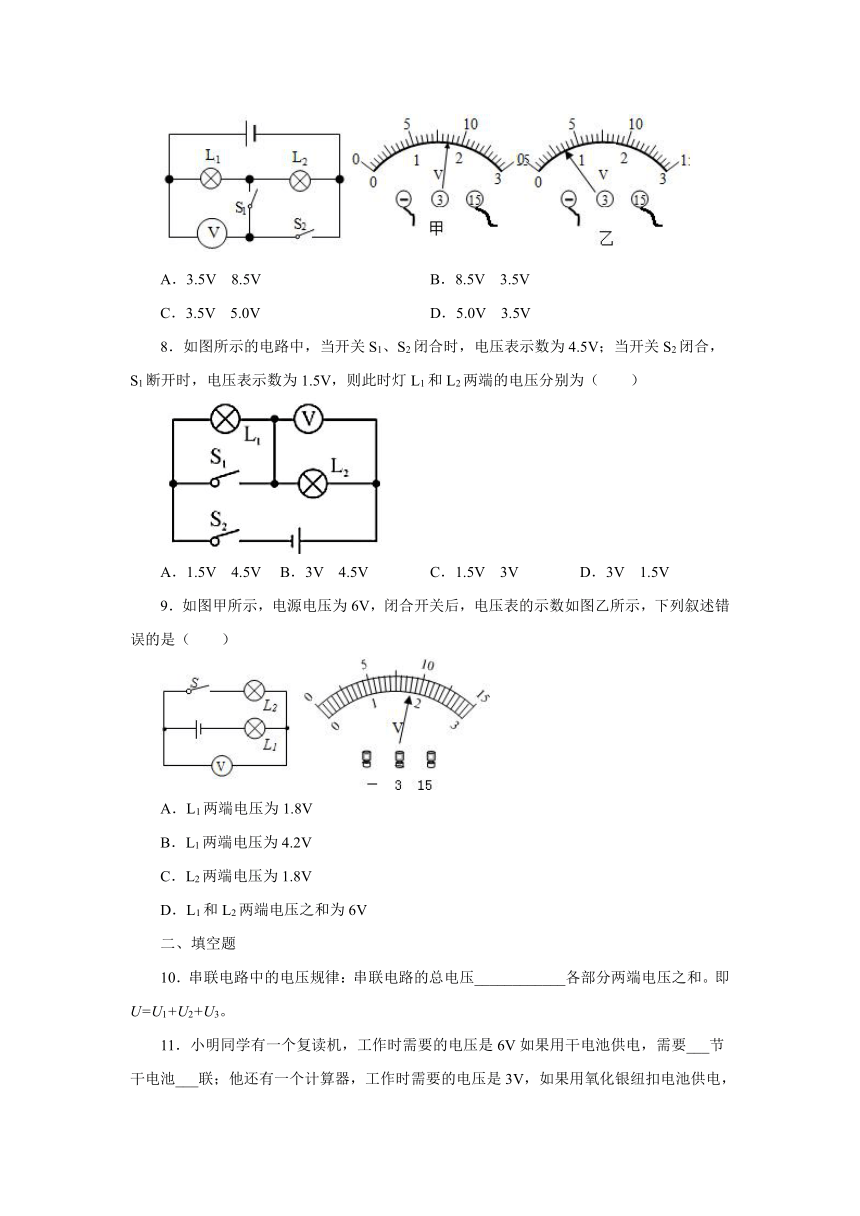

7．如图所示，电源电压恒定、当开关S1断开，S2闭合时，电压表的示数如甲图所示，当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯L1、L2两端的电压分别为（　　）
A．3.5V 8.5V B．8.5V 3.5V
C．3.5V 5.0V D．5.0V 3.5V
8．如图所示的电路中，当开关S1、S2闭合时，电压表示数为4.5V；当开关S2闭合，S1断开时，电压表示数为1.5V，则此时灯L1和L2两端的电压分别为（　　）
A．1.5V 4.5V B．3V 4.5V C．1.5V 3V D．3V 1.5V
9．如图甲所示，电源电压为6V，闭合开关后，电压表的示数如图乙所示，下列叙述错误的是（　　）
A．L1两端电压为1.8V
B．L1两端电压为4.2V
C．L2两端电压为1.8V
D．L1和L2两端电压之和为6V
二、填空题
10．串联电路中的电压规律：串联电路的总电压____________各部分两端电压之和。即U=U1+U2+U3。
11．小明同学有一个复读机，工作时需要的电压是6V如果用干电池供电，需要___节干电池___联；他还有一个计算器，工作时需要的电压是3V，如果用氧化银纽扣电池供电，需要____节____联.
12．如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
13．如图所示，若电源电压为6 V，闭合开关后，电压表的示数为2.2 V，则两端的电压为______V，两端的电压为______V；若断开，电压表的示数近似为______V.
14．如图甲所示的电路中，闭合开关S后，两个电压表指针偏转均如图乙所示。若两灯泡均发光，则小灯泡L1两端的电压为___________V；若只有一只灯泡发光，另一只灯泡故障，则故障的原因是___________（选填“L1短路”、“L1断路”、“L1短路”或“L2断路”）。
15．如图所示是一种LED手电筒，它用两节干电池做电源其电压为______V，由5个LED并联组成，每只LED正常工作的电流为15mA，则每只LED正常工作的电压为______V，这种LED手电筒正常工作时的总电流为______A。
16．如图所示，电源电压6V，S闭合后，电压表的示数为3.6V，则L1两端电压是________V；L2两端电压是________V。
三、实验题
17．在“探究串联电路的电压”实验中，小涵同学设计了如图所示的电路.
实验次数 两端 的电压/V 两端 的电压/V 串联总电压/V
1 1.4 1.4 2.8
2 1.2 1.6 2.8
3 1.1 1.7 2.8
(1)在连接电路中，开关应该处于 ________ (填“闭合”或“断开”)状态.
(2)根据如图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有或中的一处发生故障，则故障是 ________ (填“开路”“短路”“开路”或“ 短路”)
(3)故障排除后，小涵选用不同的灯泡，完成了三次实验，并记录了数据.分析下表中的数据，可得出的结论：串联电路两端的总电压 ________ 串联电路中各部分电路两端的电压之和.
18．在“探究并联电路的电压规律”实验中，小明同学设计了如图所示的电路。
实验次数 L1两端的电压U1/V L2两端的电压U2/V A、B两端的电压U/V
1 2.8 2.8 2.8
2 3.0 3.0 3.0
3 2.9 2.9 2.9
（1）在连接电路中，开关应该处于______（选填“闭合”或“断开”）状态。
（2）根据如图连接好电路，闭合开关进行试触时，他发现电压表的指针反向偏转，其原因是__________。
（3）故障排除后，小明选用不同规格的灯泡，完成了三次实验，并记录了数据。分析上表中的数据，可得出的结论为：（请用语言文字准确叙述）
___________________________。
参考答案
1．A
2．C
3．C
4．A
5．C
6．D
7．C
8．D
9．A
10．等于
11．4 串 2 串
12．2.3 6.0
13．2.2 3.8 6
14．1.8 L1短路
15．3 3 0.075A
16．2.4 3.6
17．断开 开路 等于
18．断开 电压表正负接线柱接反 并联电路中，各支路两端电压都相等
