15.4 电流的测量 核心巩固 2021-2022学年人教版九年级物理全一册（有答案）

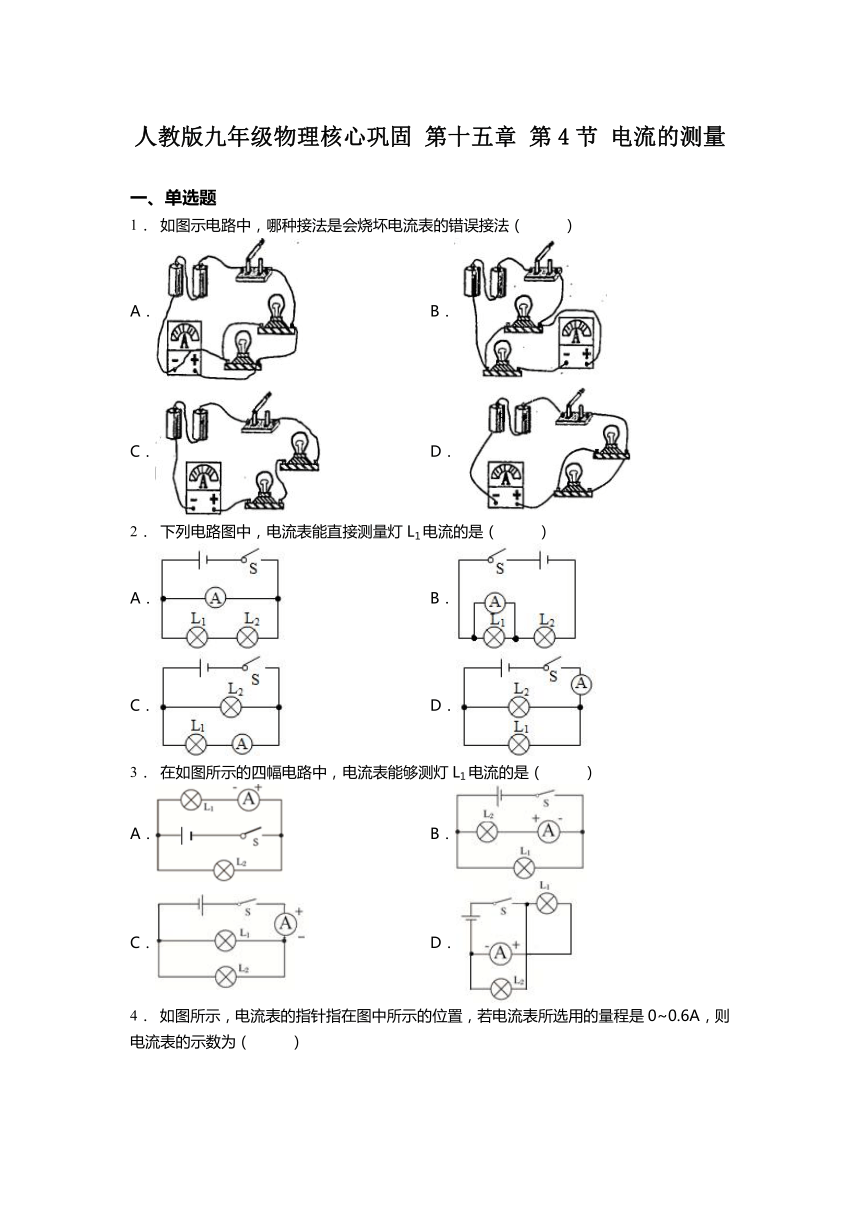

人教版九年级物理核心巩固 第十五章 第4节 电流的测量
一、单选题
1． 如图示电路中，哪种接法是会烧坏电流表的错误接法（ ）
A． B．
C． D．
2． 下列电路图中，电流表能直接测量灯L1电流的是（ ）
A． B．
C． D．
3． 在如图所示的四幅电路中，电流表能够测灯L1电流的是（ ）
A． B．
C． D．

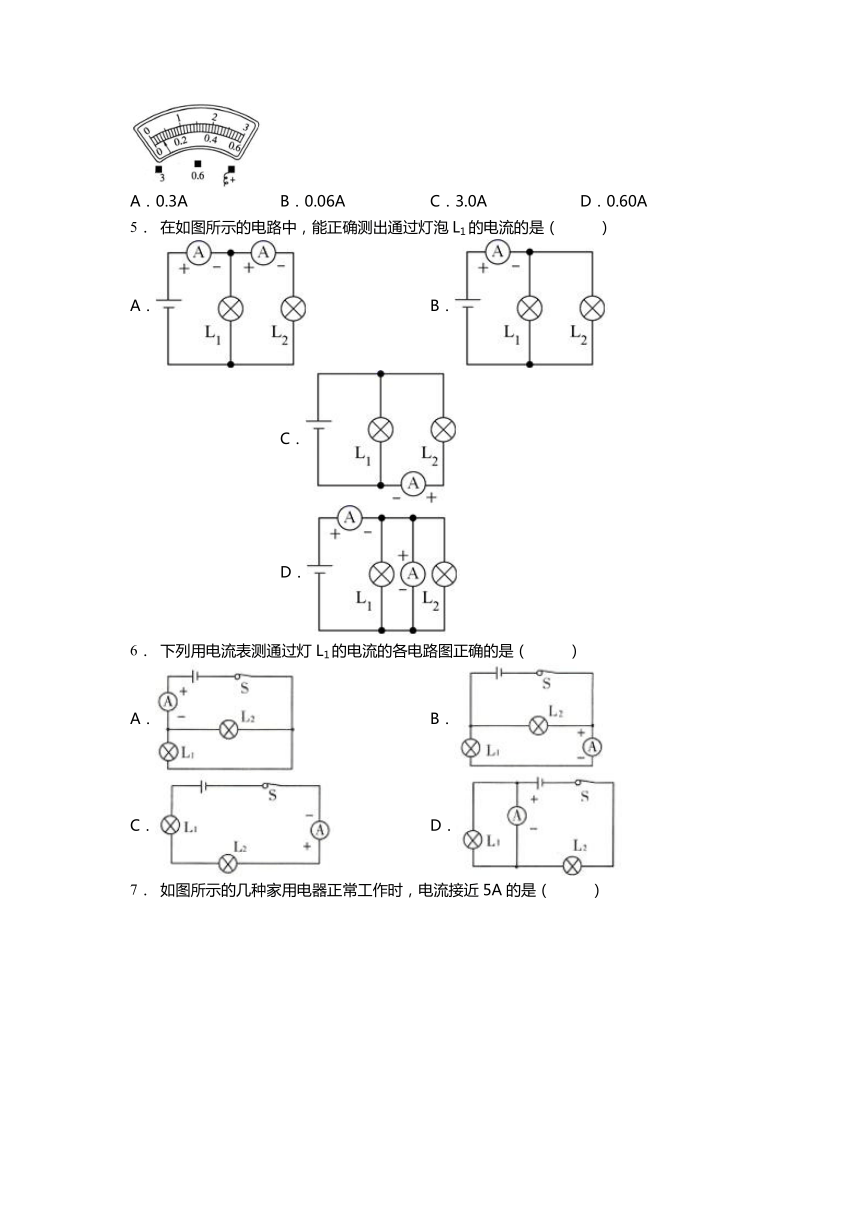

4． 如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0~0.6A，则电流表的示数为（ ）
A．0.3A B．0.06A C．3.0A D．0.60A
5． 在如图所示的电路中，能正确测出通过灯泡L1的电流的是（ ）
A． B． C． D．
6． 下列用电流表测通过灯L1的电流的各电路图正确的是（ ）
A． B．
C． D．

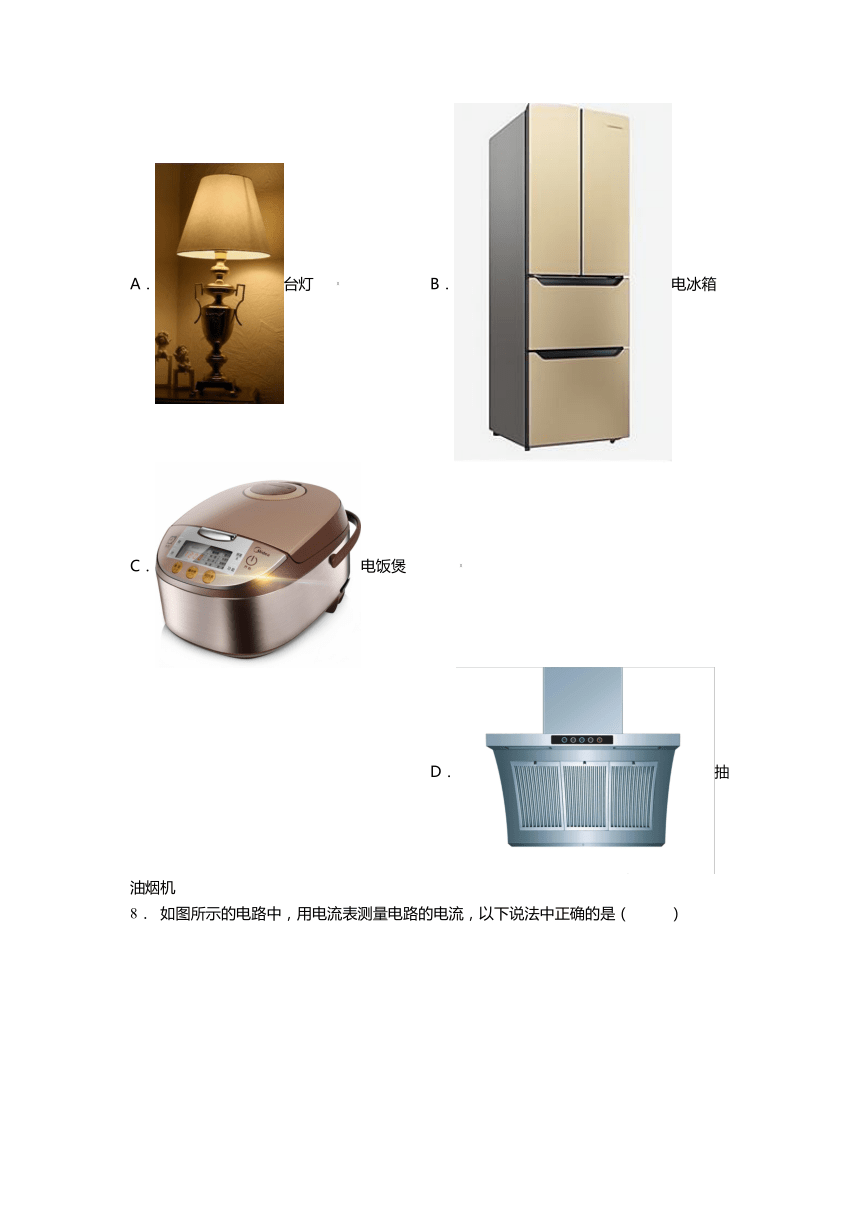

7． 如图所示的几种家用电器正常工作时，电流接近5A的是（ ）
A．台灯 B．电冰箱
C．电饭煲 D．抽油烟机

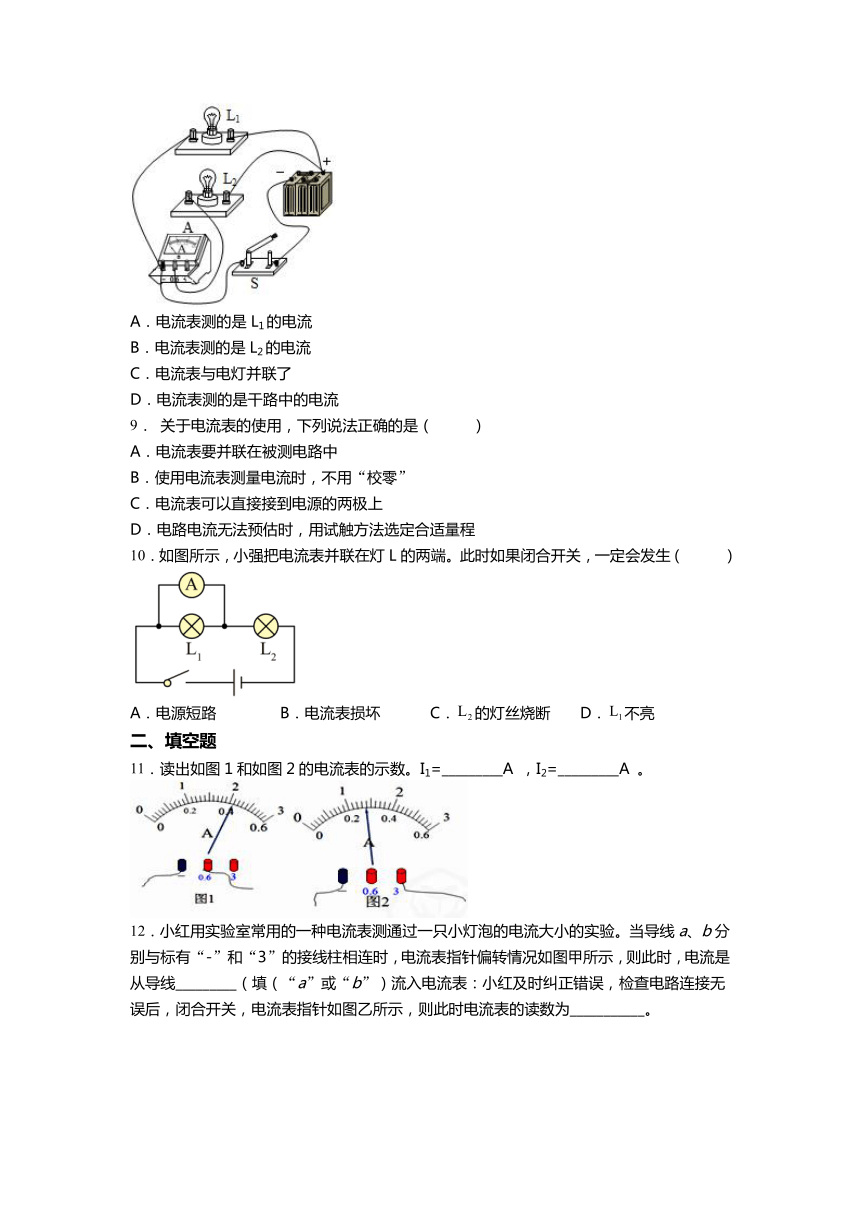

8． 如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表测的是L1的电流
B．电流表测的是L2的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流
9． 关于电流表的使用，下列说法正确的是（ ）
A．电流表要并联在被测电路中
B．使用电流表测量电流时，不用“校零”
C．电流表可以直接接到电源的两极上
D．电路电流无法预估时，用试触方法选定合适量程
10．如图所示，小强把电流表并联在灯L的两端。此时如果闭合开关，一定会发生（ ）
A．电源短路 B．电流表损坏 C．的灯丝烧断 D．不亮
二、填空题
11．读出如图1和如图2的电流表的示数。I1=_________A ，I2=_________A 。
12．小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线_________（填（“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为___________。
13．使用电流表测电路中的电流时先要校正指针零点，如果指针在零刻度线偏右处，未经校正，使用这个电流表测量电流时，测量结果比实际值_________。
14．表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（ A），0.5A＝______mA＝______ A
15．用电流表测电流时，应将电流表________（填“串”或“并”）联在电路中，在图1中补画一根导线，使开关闭合后电流表可测量通过小灯的电流_____。该电路接通后电流表的读数如图2所示，通过小灯的电流为________A。
16．电流表的使用规则是：
（1）电流表应与被测电路________联；
（2）连接电流表时，应让电流从________接线柱流进，从________接线柱流出；
（3）被测电路中的电流不要超过电流表的________；
（4）绝不允许不经过用电器而把电流表直接连到________上．否则，会因________过大，而损坏________．
17．电流表是用来测量________的仪器，电流表的测量范围叫________．要测量电路中通过某个元件的电流，必须把电流表与这个元件________起来，并且要使电流从电流表的________接线柱流进，从________接线柱流出．
18．电流是表示____________的物理量，用符号___表示，国际单位是_______，用符号____表示。
19．完成下列单位换算
(1)0.8A=________mA=________μA
(2)700μA=________mA=________A
(3)100mA=________A
20．把电流表_____接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是_________，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是_________________。
人教版物理九年级第十五章核心巩固 第4节 电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C D B A C C B D D
二、填空题
11．0.421.4
12．a 0.32A
13．偏大
14．电流 500 0.5×106
15．串 0.3
16．串 正 负 量程 电源两极 电流 电源
17．电路电流 量程 串联 正 负
18．电流强弱I安培A
19．800 8×105 0.7 7×10-4 0.1
20．串联电流表量程选择太小电流表的正负接线柱接反
