16.4 变阻器 核心巩固 2021-2022学年人教版九年级物理全一册（有答案）

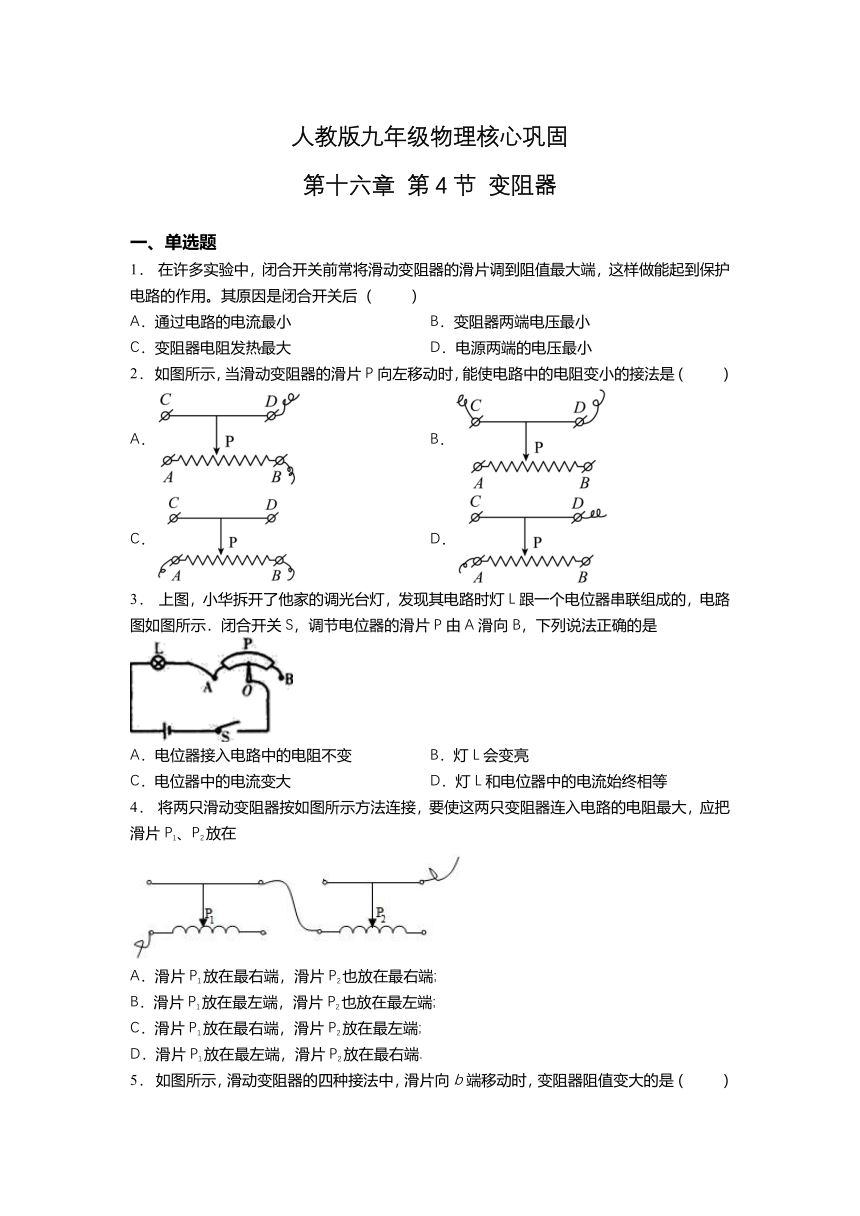

人教版九年级物理核心巩固
第十六章 第4节 变阻器
一、单选题
1． 在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大端，这样做能起到保护电路的作用。其原因是闭合开关后（ ）
A．通过电路的电流最小 B．变阻器两端电压最小
C．变阻器电阻发热最大 D．电源两端的电压最小
2． 如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（ ）
A． B．
C． D．
3． 上图，小华拆开了他家的调光台灯，发现其电路时灯L跟一个电位器串联组成的，电路图如图所示．闭合开关S，调节电位器的滑片P由A滑向B，下列说法正确的是
A．电位器接入电路中的电阻不变 B．灯L会变亮
C．电位器中的电流变大 D．灯L和电位器中的电流始终相等
4． 将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在
A．滑片P1放在最右端，滑片P2也放在最右端;
B．滑片P1放在最左端，滑片P2也放在最左端;
C．滑片P1放在最右端，滑片P2放在最左端;
D．滑片P1放在最左端，滑片P2放在最右端.
5． 如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（ ）
A． B． C． D．
6． 当将滑动变阻器的滑片P向右移动时，图中的哪一种连接方法可使滑动变阻器连入电路部分的电阻增大（ ）
A． B． C． D．
7． 关于滑动变阻器的原理，下列说法正确的是（ ）
A．通过改变接入电路中电阻丝的长度来改变自身的电阻
B．通过改变接入电路中电阻丝的长度来改变接入电路中的电阻
C．通过改变接入电路中电阻丝的横截面积来改变自身的电阻
D．通过改变接入电路中电阻丝的横截面积来改变接入电路中的电阻

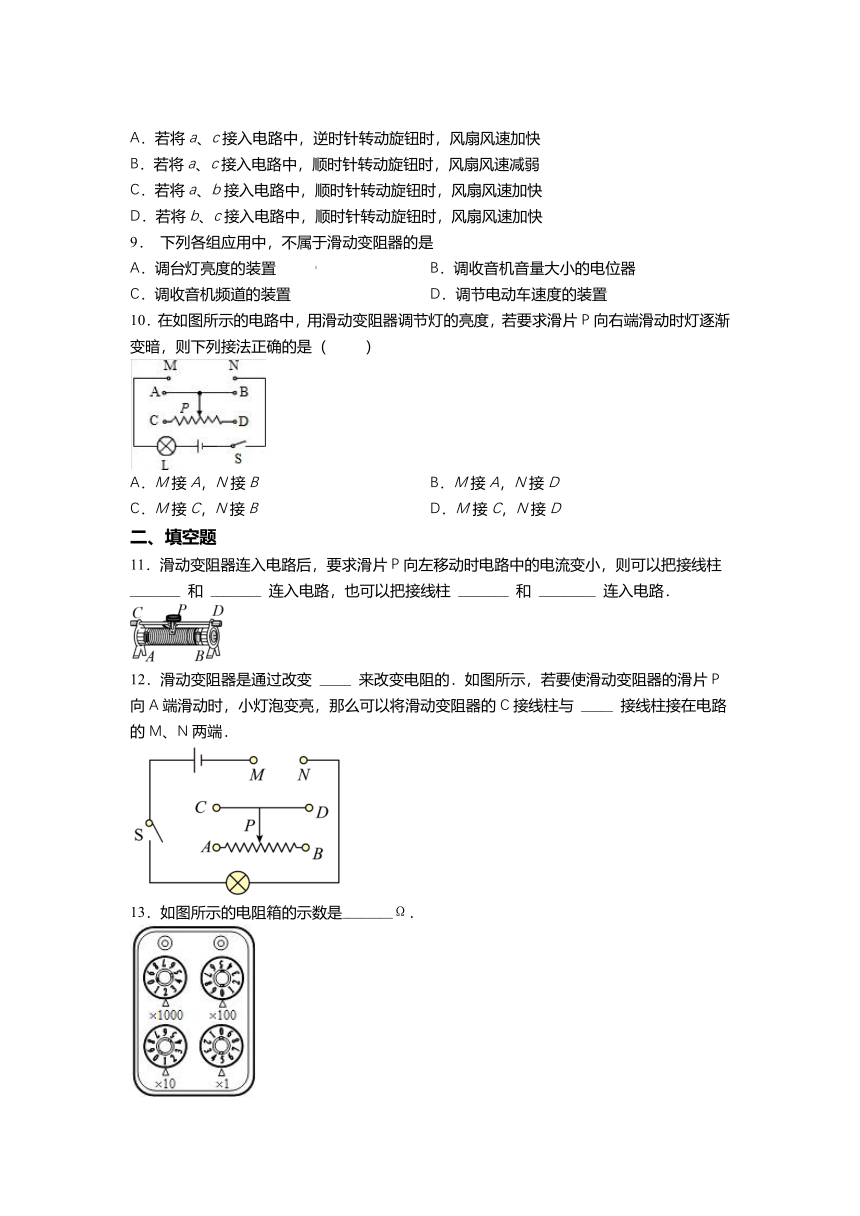

8． 如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列详解正确的是（ ）
　　
A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱
C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快
9． 下列各组应用中，不属于滑动变阻器的是
A．调台灯亮度的装置 B．调收音机音量大小的电位器
C．调收音机频道的装置 D．调节电动车速度的装置
10．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（ ）
A．M接A，N接B B．M接A，N接D
C．M接C，N接B D．M接C，N接D
二、填空题
11．滑动变阻器连入电路后，要求滑片P向左移动时电路中的电流变小，则可以把接线柱 ________ 和 ________ 连入电路，也可以把接线柱 ________ 和 _________ 连入电路．
12．滑动变阻器是通过改变 _____ 来改变电阻的．如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与 _____ 接线柱接在电路的M、N两端．
13．如图所示的电阻箱的示数是________Ω．
14．在收音机中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器
（1）只把A和C接入电路，旋动滑片时，是否能改变通过电位器的电流：_______；
A．能 B．不能 C．无法确定
（2）只把A和B接入电路，当顺时针旋动滑片时，电位器接入电路的电阻值_______．
A．变大B．不变C．变小．
15．变阻器铭牌“20Ω1A”字样，表示这个变阻器电阻变化范围是_______，允许通过的最大电流是__________A。滑片P移至中点时，接入电路的阻值是________Ω。将这个变阻器接入电路，如下图所示，滑片P向左移动时，电路中的电流将变_________。
16．如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这车钥匙其实就是一个________，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，其实这右手把就相当于一只________。给电动车充电时，电瓶相当于_______（电源/用电器），正常行驶时，电动车将_______能转化为_____能。
17．小明用如图所示的电路进行电压的测量，电源是两节新的干电池，滑动变阻器的滑片位于________（选填“左”或“右”）端时，电压表测量的是电源电压．开关闭合后，小明发现电压表的示数始终小于3V，你认为小明的测量是________（选填“正确”或“不正确”）的．请写出你的判断依据：________．
18．电阻是导体对电流的________作用，在如图中A、B为两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻________（选填“大”、“小”）；如图是电位器结构，a、b、c 是它的三个接线柱，若将b，c接入电路，逆时针转动旋钮时，按入电路的电阻值________（选填“变大”、“不变”或“变小”）
19．如图所示，滑片P往a端移动，安培表的示数_______，灯泡L的亮度_______，滑动变阻器连入电路的电阻_______．
20．如图所示是有四个接线柱的滑动变阻器，当AD端接入电路时，滑片P向右移动时，接入电路中的阻值将 （选填“增大”、“减小”或“不变”）；当AB端接入电路时，滑片P向左移动，接入电路中的阻值将 ．
人教版物理九年级第十六章核心巩固 第4节 变阻器（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A D D A C A B D C C
二、填空题
11．B C B D
12．接入电路中电阻丝的长度 A
13．2015
14．B A
15．0—20Ω 1A 10 大
16．开关 滑动变阻器 用电器 电 机械
17．右 正确 电流表分压
18．阻碍 大 变大
19．变大 变亮 变小
20．
