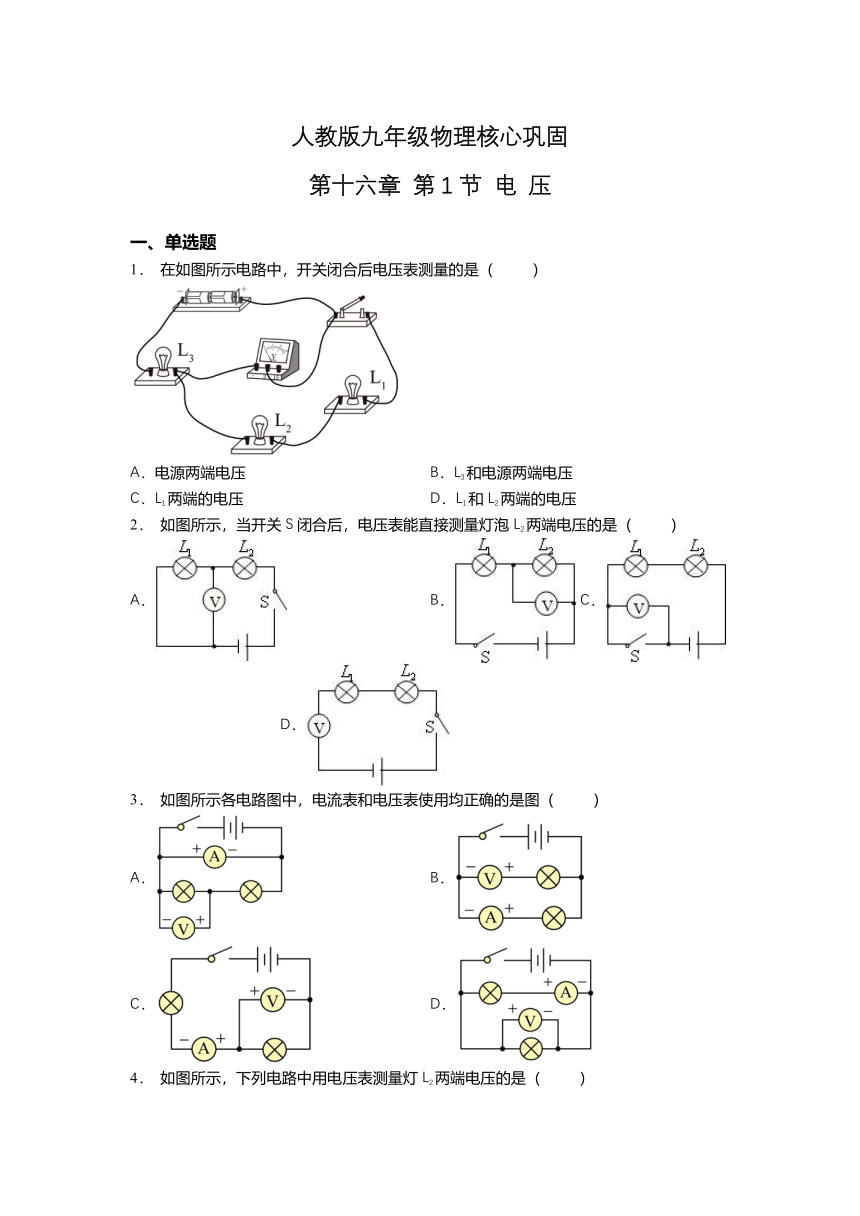

人教版九年级物理核心巩固
第十六章 第1节 电 压
一、单选题
1． 在如图所示电路中，开关闭合后电压表测量的是（ ）
A．电源两端电压 B．L3和电源两端电压
C．L1两端的电压 D．L1和L2两端的电压
2． 如图所示，当开关S闭合后，电压表能直接测量灯泡L2两端电压的是（ ）
A． B． C． D．
3． 如图所示各电路图中，电流表和电压表使用均正确的是图（ ）
A． B．
C． D．

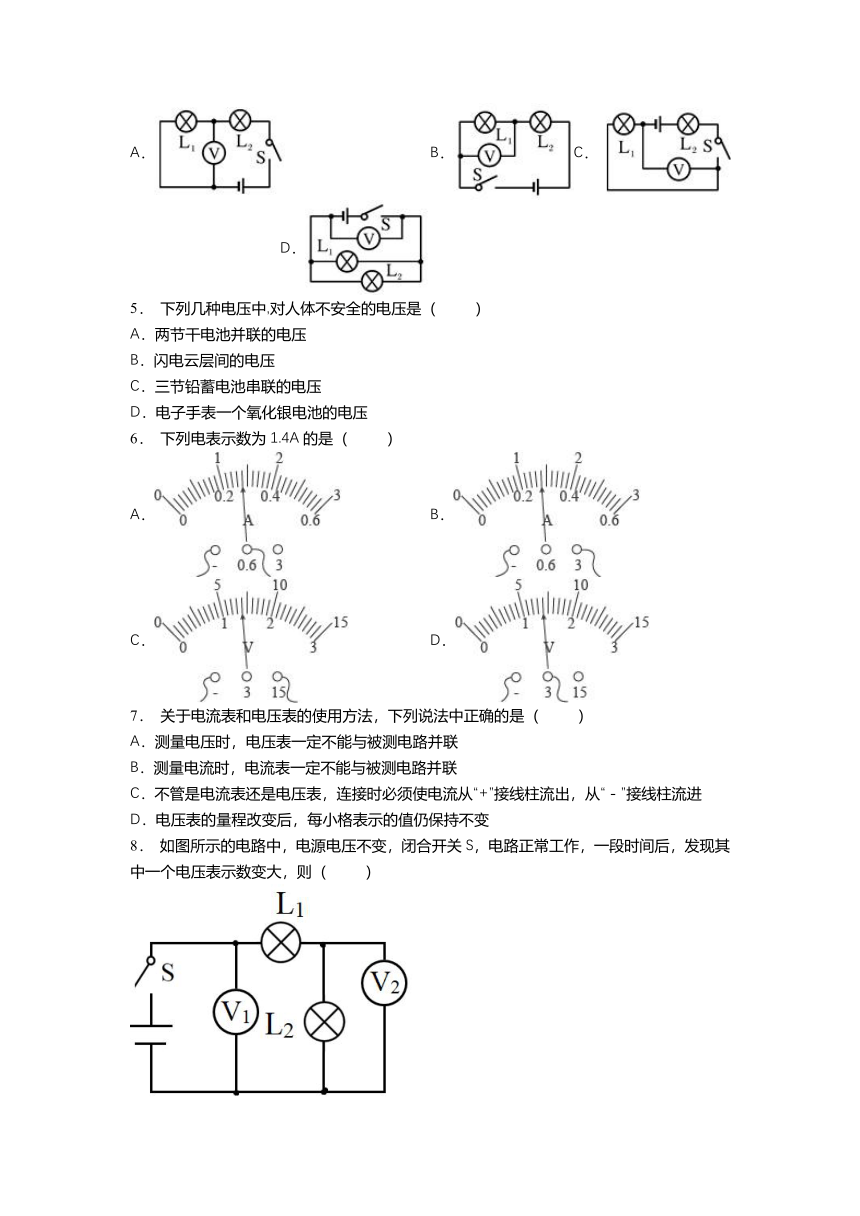

4． 如图所示，下列电路中用电压表测量灯L2两端电压的是（ ）
A． B．C． D．
5． 下列几种电压中,对人体不安全的电压是（ ）
A．两节干电池并联的电压
B．闪电云层间的电压
C．三节铅蓄电池串联的电压
D．电子手表一个氧化银电池的电压
6． 下列电表示数为1.4A的是（ ）
A． B．
C． D．
7． 关于电流表和电压表的使用方法，下列说法中正确的是（ ）
A．测量电压时，电压表一定不能与被测电路并联
B．测量电流时，电流表一定不能与被测电路并联
C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“－”接线柱流进
D．电压表的量程改变后，每小格表示的值仍保持不变
8． 如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ）
A．灯L1的灯丝可能烧断 B．灯L1亮度可能不变
C．灯L2的灯丝可能烧断 D．灯L2可能被短路
9． 一节干电池的电压为（ ）
A．1.5伏 B．24伏 C．36伏 D．110伏
10．如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（ ）
A．一定是灯泡L1断路 B．一定是灯泡L2断路
C．可能是灯泡L1短路 D．可能是灯泡L2短路
二、填空题
11．某同学将两节新干电池接在如图所示的电路中，并用电压表测开关两端的电压．当开关断开时，电压表示数约为________V；当开关闭合时，电压表示数约为________V．
12．在烧杯中加入盐水，然后将连在电压表上的铜片和锌片浸入盐水中，这样就制成一个盐水电池，其现象如图所示。 电池的正极是______（选填“锌片”或“铜片”），该电池是将______能转化为电能，此时盐水中电流的方向为______（选填“从铜片到锌片”或“从锌片到铜片”）
13．电压是使电路中形成________的原因。一节新的干电池电压是________伏，我国家庭电路的电压是________伏，对人体安全的电压是________伏。
14．填写下列电压最接近的数值：
（1）一节新的干电池的电压为_________V；
（2）三节铅蓄电池串联的总电压为_________V；
（3）正常情况下人体的安全电压为_________V．
15．如图所示，甲、乙分别为测量同一电路两个用电器的两端电压示数，由此可以断定该电路的连接方式________（填“一定是并联”“一定是串联”或“可能是并联”），甲电压表的示数为________V，乙电压表的示数为________V．
16．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接_______（填“正确”或“不正确”）．原因是________．
17．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示．再测L2两端电压时，只将电压表接A端改接C端，这种接法______（填“正确”或“不正确”）．理由是______．
18．某同学有一个电压表（两个量程分别为0~3 V和0~15 V），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10 V，则实际电压应该是_______V。
19．电压表的使用：A、电压表应该与被测电路______联；B、要使电流从电压表的___接线柱流进，____接线柱流出。C、根据被测电路的电压选择适当的_______（被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用________试触）。
20．要想得到12V的电压，可以将_______节新的干电池_______联起来。
人教版物理九年级第十六章核心巩固 第1节 电压（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B D D B B B C A D
二、填空题
11．3 0
12．铜片 化学 从锌片到铜片
13．电流 1.5 220 不高于36
14．1.5 6 不高于36
15．一定是串联 1.2 12
16．不正确 电压表的“+”“-”接线柱接反了
17．不正确 电压表的正、负接线柱接反了
18．2
19．并 正 负 量程 大量程
20． 8 串
