§5.1透镜
基础巩固
知识点1：认识透镜
1，透镜可以分为两类：在图中如 等中间厚、边缘薄的镜片叫做 ；在图中如 等中间薄、边缘厚的镜片叫做 。
2．小王同学上初中后患了近视，他所佩戴的近视镜片是______镜，而他爷爷所佩戴的远视镜片是________镜。
3．通过透镜两个球面球心的直线叫做透镜的 ，简称 。
4．凸透镜的光心位于凸透镜的 上，通过凸透镜光心的光线传播方向 （选填“改变”或“不改变”）。
知识点2：透镜对光线的作用
1.凸透镜对光线有 作用，因而也被称作 透镜；凹透镜对光线有 作用，因而也被称作 透镜。
2．如图，矿工用的矿灯的前端是凸透镜片，为了得到平行光，该矿灯中的灯泡应该放置在该凸透镜片的_____处。
3．要使冰块能会聚太阳光取火,冰块必须磨成 （ ）
A．凸透镜 B．凹透镜
C．透明冰砖 D．三棱镜
4．下图中所画出的光路图错误的是：( )
5．关于凸透镜对光线的作用，下列说法正确的是（　　）
　　A．光通过凸透镜都会变成平行光 B．凸透镜对平行于主光轴的光线才有会聚作用
C．凸透镜对任何一个光束都有会聚作用
D．平行于主光轴的光线经凸透镜折射后必定通过焦点
6．完成下列光路图
7．在图中的方框中填上合适的透镜：
　　8．小午在学了《透镜》这一节后，想到这样一个问题：凸透镜具有会聚作用，如果让平行光通过厚度不同的凸透镜，它们对光线的会聚会有什么不同呢？于是小午在实验室用一束平行光分别经过凸透镜A、B、C并得到如图所示的光路图：

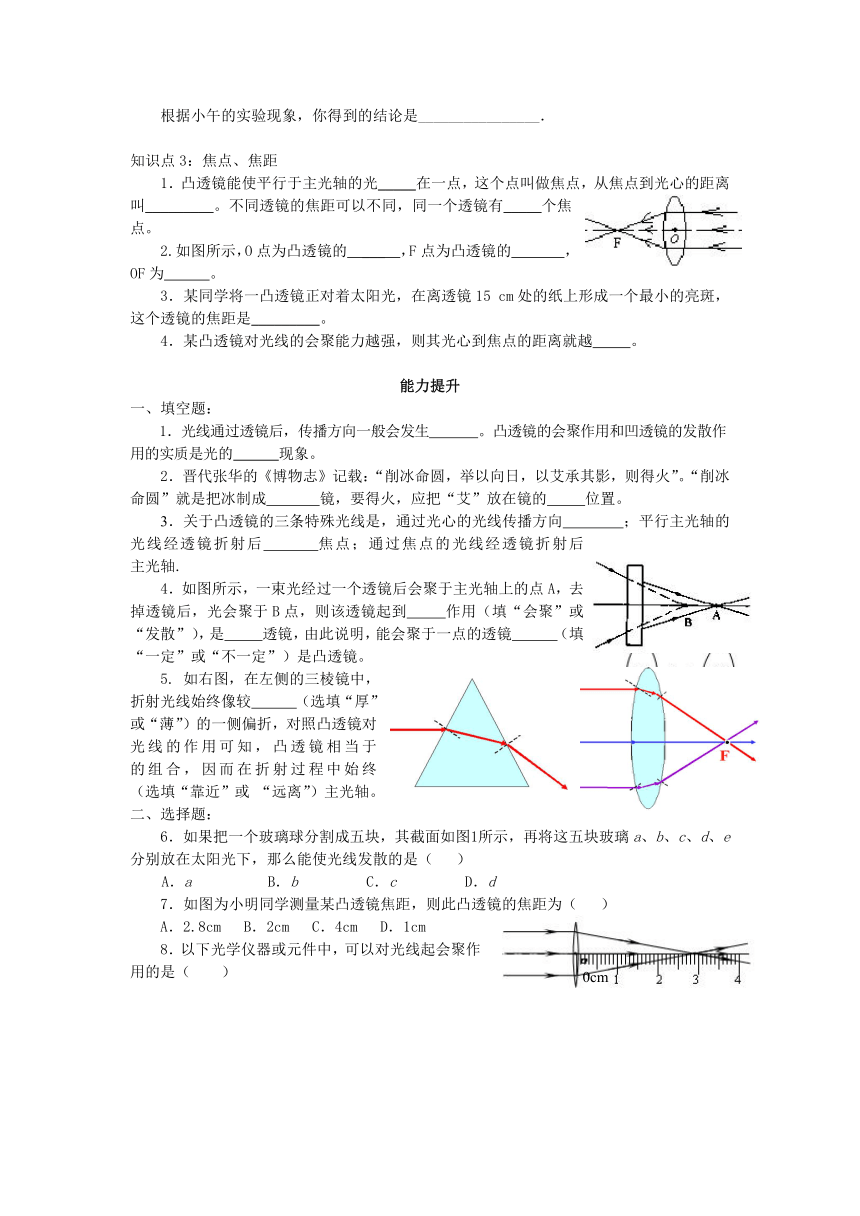

根据小午的实验现象，你得到的结论是________________．
知识点3：焦点、焦距
1．凸透镜能使平行于主光轴的光_____在一点，这个点叫做焦点，从焦点到光心的距离叫_________。不同透镜的焦距可以不同，同一个透镜有_____个焦点。
2.如图所示，O点为凸透镜的 ___ ，F点为凸透镜的 ，OF为 。
3．某同学将一凸透镜正对着太阳光，在离透镜15 cm处的纸上形成一个最小的亮斑，这个透镜的焦距是_________。
4．某凸透镜对光线的会聚能力越强，则其光心到焦点的距离就越 。
能力提升
一、填空题：
1．光线通过透镜后，传播方向一般会发生 。凸透镜的会聚作用和凹透镜的发散作用的实质是光的 现象。
2．晋代张华的《博物志》记载：“削冰命圆，举以向日，以艾承其影，则得火”。“削冰命圆”就是把冰制成 镜，要得火，应把“艾”放在镜的 位置。
3．关于凸透镜的三条特殊光线是，通过光心的光线传播方向 ；平行主光轴的光线经透镜折射后 焦点；通过焦点的光线经透镜折射后 主光轴.
4．如图所示，一束光经过一个透镜后会聚于主光轴上的点A，去掉透镜后，光会聚于B点，则该透镜起到 作用（填“会聚”或“发散”），是 透镜，由此说明，能会聚于一点的透镜 （填“一定”或“不一定”）是凸透镜。
5. 如右图，在左侧的三棱镜中，折射光线始终像较 （选填“厚”或“薄”）的一侧偏折，对照凸透镜对光线的作用可知，凸透镜相当于 的组合，因而在折射过程中始终 （选填“靠近”或 “远离”）主光轴。
二、选择题：
6．如果把一个玻璃球分割成五块，其截面如图1所示，再将这五块玻璃a、b、c、d、e分别放在太阳光下，那么能使光线发散的是（ ）
A．a B．b C．c D．d
7．如图为小明同学测量某凸透镜焦距，则此凸透镜的焦距为（ ）
A．2.8cm B．2cm C．4cm D．1cm

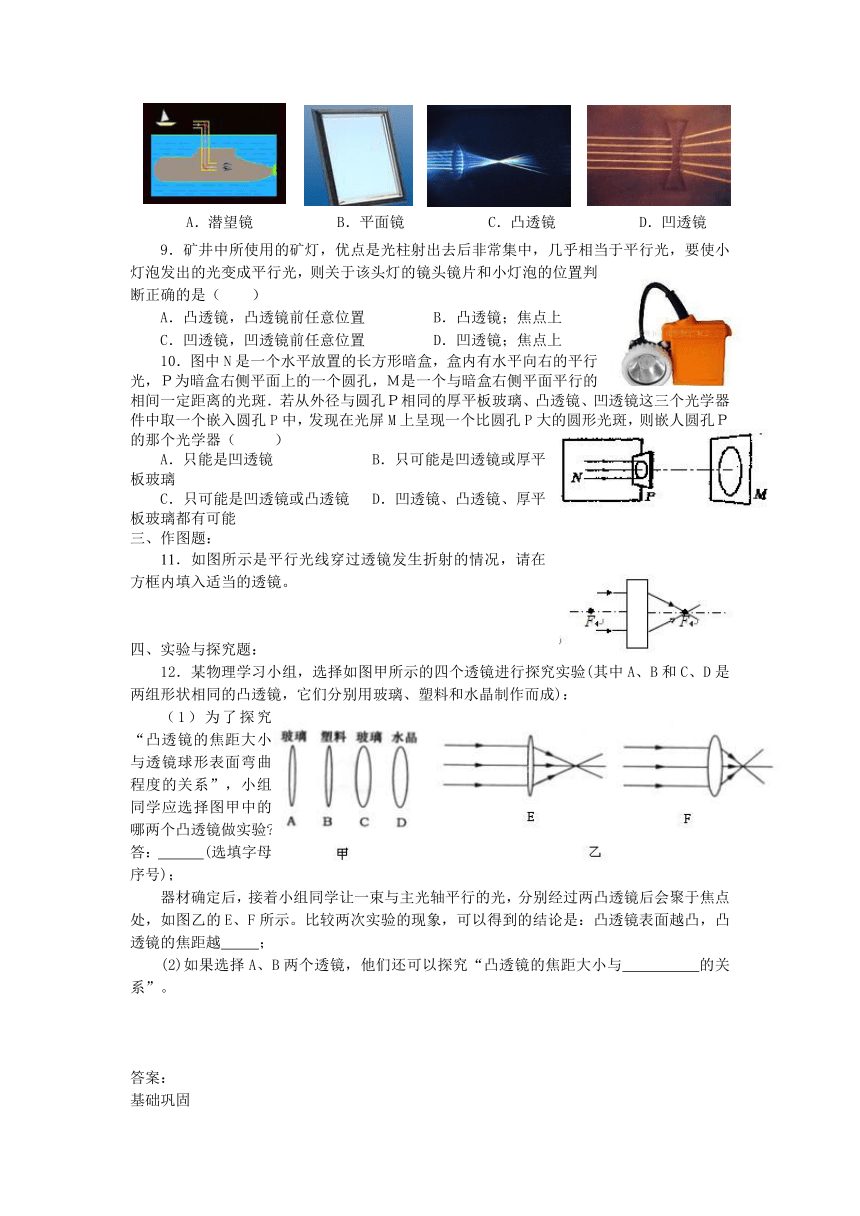

8．以下光学仪器或元件中，可以对光线起会聚作用的是（ ）
9．矿井中所使用的矿灯，优点是光柱射出去后非常集中，几乎相当于平行光，要使小灯泡发出的光变成平行光，则关于该头灯的镜头镜片和小灯泡的位置判断正确的是（ 　 ）
A．凸透镜，凸透镜前任意位置 B．凸透镜；焦点上
C．凹透镜，凹透镜前任意位置 D．凹透镜；焦点上
10．图中N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，Ｐ为暗盒右侧平面上的一个圆孔，Ｍ是一个与暗盒右侧平面平行的相间一定距离的光斑．若从外径与圆孔Ｐ相同的厚平板玻璃、凸透镜、凹透镜这三个光学器件中取一个嵌入圆孔P中，发现在光屏M上呈现一个比圆孔P大的圆形光斑，则嵌人圆孔Ｐ的那个光学器（ ）
A．只能是凹透镜 B．只可能是凹透镜或厚平板玻璃
C．只可能是凹透镜或凸透镜 D．凹透镜、凸透镜、厚平板玻璃都有可能
三、作图题：
11．如图所示是平行光线穿过透镜发生折射的情况，请在方框内填入适当的透镜。
四、实验与探究题：
12．某物理学习小组，选择如图甲所示的四个透镜进行探究实验(其中A、B和C、D是两组形状相同的凸透镜，它们分别用玻璃、塑料和水晶制作而成)：
（1）为了探究“凸透镜的焦距大小与透镜球形表面弯曲程度的关系”，小组同学应选择图甲中的哪两个凸透镜做实验 答： (选填字母序号)；
器材确定后，接着小组同学让一束与主光轴平行的光，分别经过两凸透镜后会聚于焦点处，如图乙的E、F所示。比较两次实验的现象，可以得到的结论是：凸透镜表面越凸，凸透镜的焦距越 ；
(2)如果选择A、B两个透镜，他们还可以探究“凸透镜的焦距大小与　 　　的关系”。
答案：
基础巩固
知识点1.
1.ABD 凸透镜 CE 凹透镜 2.凹透 凸透
3.主轴；不改变
知识点2.
1.会聚 会聚 发散 发散
2.焦点
3.A 4.D 5.D 6.
7.分别填凹透镜和凸透镜
8.凸透镜越厚，对光的折射能力越强
知识点3
1.会聚 焦距 2 2.光心 焦点 焦距 3.15cm 4.大
能力提升
一、1.改变；折射 提示：光线射到透镜上时，光在不同介质中传播，因而会发生光的折射现象
（透镜的实质）
2. 凸透镜；焦点
提示：太阳光可以看成平行光，平行光平行于主光轴入射到凸透镜时能会聚于一点，焦点。
（凸透镜的会聚作用）
3.不改变；通过；平行于
（透镜的三条特殊光线）
4.发散；凹；不一定
提示：光线经过该透镜后远离主光轴，因而对光线起发散作用
（凹透镜的发散作用）
5. 厚；三棱镜；靠近 提示：凸透镜的中间厚
（透镜的实质）
二、6. B 提示:b图中为凹透镜，对光线具有发散作用
（凹透镜的发散作用）
7.A 提示：最小最亮的光斑到凸透镜光心的距离为焦距
（焦距的测量）
8. C 提示：潜望镜和平面镜只能改变光线的传播方向；凸透镜可以使光线向主光轴靠拢，对光线有会聚作用；凹透镜对光线有发散作用
（透镜对光线的作用）
9.B 提示：凸透镜可以把平行于根据光在折射中光路的可逆性，放置于焦点上的光源发出的光线经凸透镜折射后可以变为平行光
（光路的可逆性）
10.C 提示：根据透镜对光线的作用，凹透镜对光线有发散作用，所成的光斑为放大的；而凸透镜会聚光线于焦点后射出也可得到放大的光斑
（透镜对光线的作用）
三、11．填入凸透镜
提示：平行于主光轴的光线经过该透镜后向主光轴靠拢，因而为会聚透镜
（凸透镜对光线的会聚作用）
四、12.（1）AC；短 提示：要研究凸透镜的焦距大小与透镜球形表面弯曲程度的关系，就需要控制凸透镜的材料，改变透镜球形表面弯曲程度
（2）材料 提示：AB透镜的球形表面弯曲程度相同，但材料不同
（探究凸透镜的焦距与哪些因素有关）
0cm
A．潜望镜 B．平面镜 C．凸透镜 D．凹透镜
