4.4光的折射 同步练习 2021-2022学年人教版物理八年级上册（有答案）

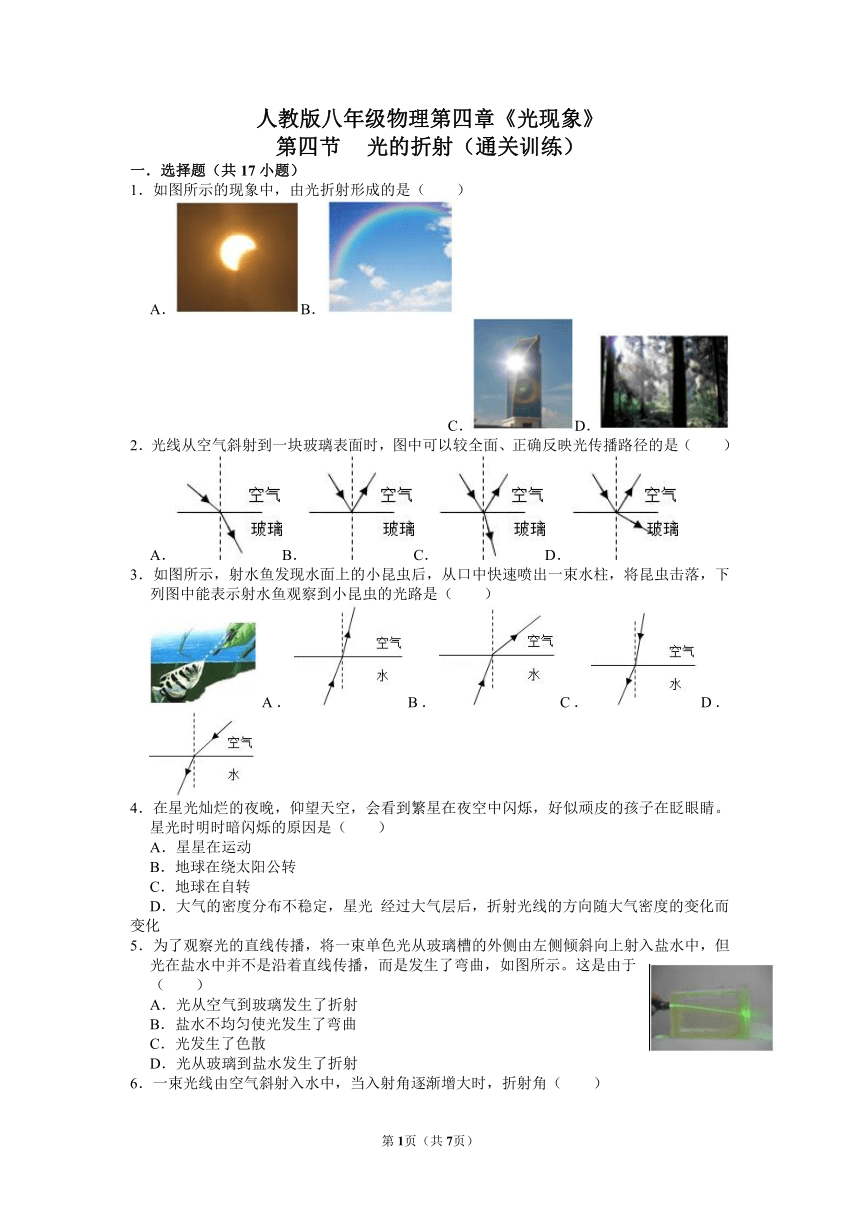

人教版八年级物理第四章《光现象》
第四节 光的折射（通关训练）
一．选择题（共17小题）
1．如图所示的现象中，由光折射形成的是（　　）
A．B． C．D．
2．光线从空气斜射到一块玻璃表面时，图中可以较全面、正确反映光传播路径的是（　　）
A．B．C．D．
3．如图所示，射水鱼发现水面上的小昆虫后，从口中快速喷出一束水柱，将昆虫击落，下列图中能表示射水鱼观察到小昆虫的光路是（　　）
A．B．C．D．
4．在星光灿烂的夜晚，仰望天空，会看到繁星在夜空中闪烁，好似顽皮的孩子在眨眼睛。星光时明时暗闪烁的原因是（　　）
A．星星在运动
B．地球在绕太阳公转
C．地球在自转
D．大气的密度分布不稳定，星光 经过大气层后，折射光线的方向随大气密度的变化而变化
5．为了观察光的直线传播，将一束单色光从玻璃槽的外侧由左侧倾斜向上射入盐水中，但光在盐水中并不是沿着直线传播，而是发生了弯曲，如图所示。这是由于（　　）
A．光从空气到玻璃发生了折射
B．盐水不均匀使光发生了弯曲
C．光发生了色散
D．光从玻璃到盐水发生了折射
6．一束光线由空气斜射入水中，当入射角逐渐增大时，折射角（　　）

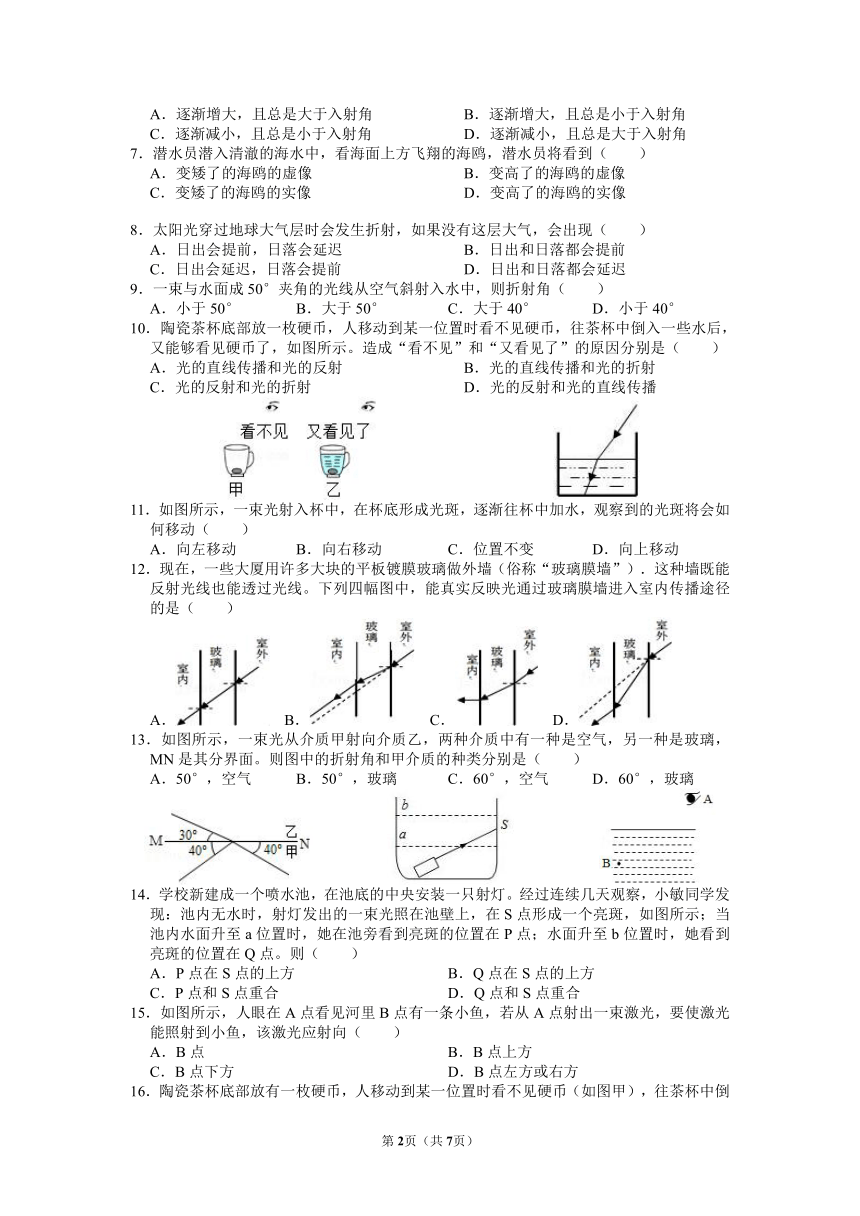

A．逐渐增大，且总是大于入射角 B．逐渐增大，且总是小于入射角
C．逐渐减小，且总是小于入射角 D．逐渐减小，且总是大于入射角
7．潜水员潜入清澈的海水中，看海面上方飞翔的海鸥，潜水员将看到（　　）
A．变矮了的海鸥的虚像 B．变高了的海鸥的虚像
C．变矮了的海鸥的实像 D．变高了的海鸥的实像
8．太阳光穿过地球大气层时会发生折射，如果没有这层大气，会出现（　　）
A．日出会提前，日落会延迟 B．日出和日落都会提前
C．日出会延迟，日落会提前 D．日出和日落都会延迟
9．一束与水面成50°夹角的光线从空气斜射入水中，则折射角（　　）
A．小于50° B．大于50° C．大于40° D．小于40°
10．陶瓷茶杯底部放一枚硬币，人移动到某一位置时看不见硬币，往茶杯中倒入一些水后，又能够看见硬币了，如图所示。造成“看不见”和“又看见了”的原因分别是（　　）
A．光的直线传播和光的反射 B．光的直线传播和光的折射
C．光的反射和光的折射 D．光的反射和光的直线传播
11．如图所示，一束光射入杯中，在杯底形成光斑，逐渐往杯中加水，观察到的光斑将会如何移动（　　）
A．向左移动 B．向右移动 C．位置不变 D．向上移动
12．现在，一些大厦用许多大块的平板镀膜玻璃做外墙（俗称“玻璃膜墙”）．这种墙既能反射光线也能透过光线。下列四幅图中，能真实反映光通过玻璃膜墙进入室内传播途径的是（　　）
A． B． C． D．
13．如图所示，一束光从介质甲射向介质乙，两种介质中有一种是空气，另一种是玻璃，MN是其分界面。则图中的折射角和甲介质的种类分别是（　　）
A．50°，空气 B．50°，玻璃 C．60°，空气 D．60°，玻璃
14．学校新建成一个喷水池，在池底的中央安装一只射灯。经过连续几天观察，小敏同学发现：池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示；当池内水面升至a位置时，她在池旁看到亮斑的位置在P点；水面升至b位置时，她看到亮斑的位置在Q点。则（　　）
A．P点在S点的上方 B．Q点在S点的上方
C．P点和S点重合 D．Q点和S点重合
15．如图所示，人眼在A点看见河里B点有一条小鱼，若从A点射出一束激光，要使激光能照射到小鱼，该激光应射向（　　）
A．B点 B．B点上方
C．B点下方 D．B点左方或右方

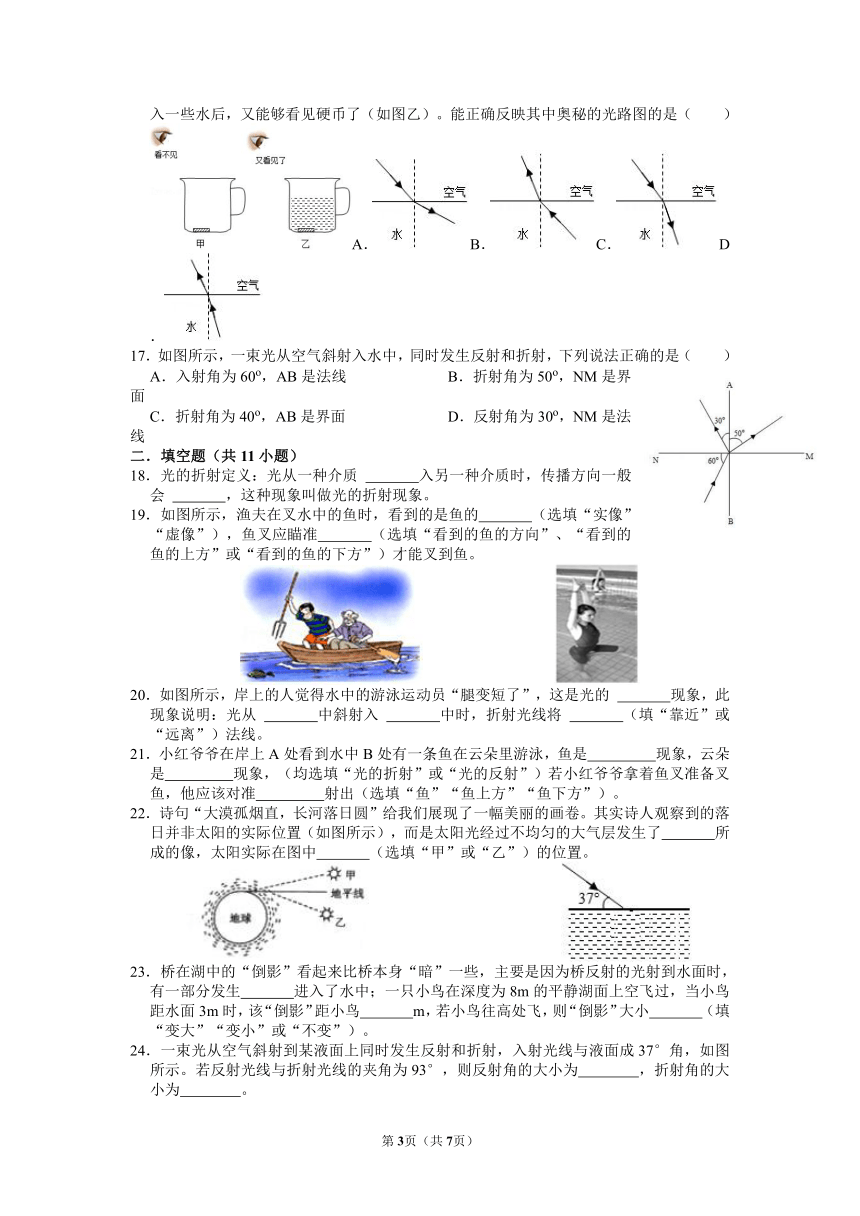

16．陶瓷茶杯底部放有一枚硬币，人移动到某一位置时看不见硬币（如图甲），往茶杯中倒入一些水后，又能够看见硬币了（如图乙）。能正确反映其中奥秘的光路图的是（　　）
A．B．C．D．
17．如图所示，一束光从空气斜射入水中，同时发生反射和折射，下列说法正确的是（　　）
A．入射角为60o，AB是法线 B．折射角为50o，NM是界面
C．折射角为40o，AB是界面 D．反射角为30o，NM是法线
二．填空题（共11小题）
18．光的折射定义：光从一种介质 　 　入另一种介质时，传播方向一般会 　 　，这种现象叫做光的折射现象。
19．如图所示，渔夫在叉水中的鱼时，看到的是鱼的　 　（选填“实像”“虚像”），鱼叉应瞄准　 　（选填“看到的鱼的方向”、“看到的鱼的上方”或“看到的鱼的下方”）才能叉到鱼。
20．如图所示，岸上的人觉得水中的游泳运动员“腿变短了”，这是光的 　 　现象，此现象说明：光从 　 　中斜射入 　 　中时，折射光线将 　 　（填“靠近”或“远离”）法线。
21．小红爷爷在岸上A处看到水中B处有一条鱼在云朵里游泳，鱼是　 　现象，云朵是　 　现象，（均选填“光的折射”或“光的反射”）若小红爷爷拿着鱼叉准备叉鱼，他应该对准　 　射出（选填“鱼”“鱼上方”“鱼下方”）。
22．诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷。其实诗人观察到的落日并非太阳的实际位置（如图所示），而是太阳光经过不均匀的大气层发生了　 　所成的像，太阳实际在图中　 　（选填“甲”或“乙”）的位置。
23．桥在湖中的“倒影”看起来比桥本身“暗”一些，主要是因为桥反射的光射到水面时，有一部分发生　 　进入了水中；一只小鸟在深度为8m的平静湖面上空飞过，当小鸟距水面3m时，该“倒影”距小鸟　 　m，若小鸟往高处飞，则“倒影”大小　 　（填“变大”“变小”或“不变”）。
24．一束光从空气斜射到某液面上同时发生反射和折射，入射光线与液面成37°角，如图所示。若反射光线与折射光线的夹角为93°，则反射角的大小为　 　，折射角的大小为　 　。
25．下列是一些日常生活和自然界中的光现象：由于光的直线传播形成的是 　 　；由于光的反射形成的是 　 　；由于光的折射形成的是 　 　（填序号）。
①日食和月食；②池底“变浅”；③水中倒影
④小孔成像；⑤黑板“反光”；⑥雨后彩虹；⑦镜中“花”。
26．如图所示，一束激光沿　 　射到空水槽底部O点，形成一个光斑。向水槽中注入适量水后，水槽底部光斑移动到O点的　 　（左/右）侧。继续沿水槽壁缓慢注水，在此过程中，入射角　 　（增大/不变/减小），折射角　 　（增大/不变/减小）。
27．如图所示，是光在空气和玻璃两种介质中传播的路线，其中　 　是入射光线，　 　是反射光线，　 　是折射光线，反射角为　 　，折射角为　 　，光进入玻璃后偏折角度的大小是　 　。
28．如图所示，B是人眼在A处透过水面看见的河底一条鱼的虚像，这虚像是由光的　 　形成的。若在A处用激光手电对准虚像B照射，则手电发出的光　 　（选填“能”或“不能”）照射到河底的鱼上。若某人在A处用气枪射鱼，应瞄准　 　。（选填“B”、“B上部”、“B下部”）
三．作图题（共4小题）
29．一束光线AO从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。
30．一束光线从空气射至空气和水的界面上，试在图中画出反射光线，并大致画出折射光线。
31．如图所示，人的眼睛在C点处，A和B两点，一处是小鱼的位置，另一处是人看到的小鱼的位置，请作出人观察到小鱼的光路图。
32．“井底之蛙”这个成语大家都很熟悉。如图所示，在一个干枯的井底正中央P点有一只青蛙，它的视野范围如图a所示。大雨将井全部灌满水，若青蛙仍在P点，请你在图b中画出青蛙视野发生变化后的大致情况。
四．实验探究题（共3小题）
33．在探究“光的折射规律”的实验中，某小组将光从空气分别射入水和玻璃中，并记录了如表所示的数据。
空气中的入射角i 0° 30° 45° 60°
水中的折射角r 0° 22° 32° 40°
玻璃中的折射角θ 0° 17° 24° 30°
分析表中数据，可以得到一些规律：
（1）当光从一种介质垂直射入到另外一种介质时，光的传播方向　 　。
（2）光从空气斜射入其他介质时，折射角随着入射角的增大而　 　（选填“增大”或“减小”）；分析表中数据猜想，光从空气射入其他介质时，折射角　 　（选填“可能”或“不可能“）达到90°。
（3）当光线以32°入射角从水中射向空气中时，折射角等于　 　°。
（4）折射光线和入射光线位于　 　（选填“相同”或“不同”）的介质中。
34．光从空气斜射入水和玻璃时都会发生折射现象，但是水和玻璃的折射情况会相同吗？为了探究这个问题，小华选择了光屏、透明玻璃砖、水槽、激光电筒等器材进行实验。他在光屏上画出互相垂直的NN′和MM′两条线段并相交于O点，如图甲所示。
（1）小华将玻璃砖的一个表面与MM′齐平放置，让激光电筒发出的光线从A点到O点入射，他看到了如图乙所示的光路（AO、OC为同一直线），你认为出现光线OC是因为　 　所致，鉴于本实验的目的，此时最应该记录的两条光线是　 　。
（2）接下来他要观察光从空气中进入水中的情况，他将光屏竖直放入水槽中，（使线段MM′水平）并向水槽中慢慢注水至水面与MM′齐平，入射光线应从A点向O点射入，这是为了保证　 　，其实本实验小华还考虑了入射光线所在一侧的　 　相同。
（3）小华最终在光屏上记录下了如丙所示的光路图（OE为水中的折射光线）通过分析光路，你认为玻璃和水这两种介质对光的偏折能力较强的是　 　。
（4）若激光相同的入射角分别从玻璃和水中斜射入空气中，则　 　射出的折射光线更远离法线。
35．在“初识光的折射现象”和“探究光的折射特点”实验中：
（1）如图甲，小明将一束激光射至P点，形成一个光斑，向水槽内慢慢注水，水槽底部光斑的位置将　 　（向左移动/向右移动/不动），这说明光从空气斜射入水中时，传播方向　 　（会/不会）发生偏折。实验中光在空气中的传播路径并不清晰，为解决此问题，他在水面上方喷了一些　 　。
（2）如图乙，小明继续探究“光从空气射入水中时的折射特点”，他使用可折转的光屏，是为了研究折射光线、入射光线和法线是否　 　。如图丙，他将光沿着AO方向射向水面上的O点，光在水中沿着OB方向射出，调整激光笔使入射光逐步偏向法线，折射光也逐步偏向法线，说明光从空气斜射入水中时，入射角减小，折射角随之　 　（增大/减小/不变）。当光沿着NO方向射入时会沿ON′方向射出，此时折射角为　 　度。
参考答案
一．选择题（共17小题）
1．B； 2．C； 3．D； 4．D； 5．B； 6．B； 7．B； 8．C； 9．D； 10．B； 11．B； 12．B； 13．D； 14．B； 15．A； 16．D； 17．C；
二．填空题（共11小题）
18．斜射；发生改变； 19．虚像；看到的鱼的下方； 20．折射；水；空气；远离； 21．光的折射；光的反射；鱼下方； 22．折射；乙； 23．折射；6；不变； 24．53°；34°； 25．①④；③⑤⑦；②⑥； 26．直线；左；不变；不变； 27．BO；OA；OC；60°；35°；25°； 28．折射；能；B下部；
三．作图题（共4小题）
29．； 30．；
31．；32．；
五．实验探究题（共3小题）
33．不变；增大；不可能；45；不同； 34．有部分光线并没有通过玻璃砖，而依旧在空气中传播；AO和OB；入射光线重合；介质；玻璃；玻璃； 35．向左移动；会；烟雾；在同一平面内；减小；0；
