16.1电压 同步练习 2021——2022学年人教版九年级物理全一册（含答案）

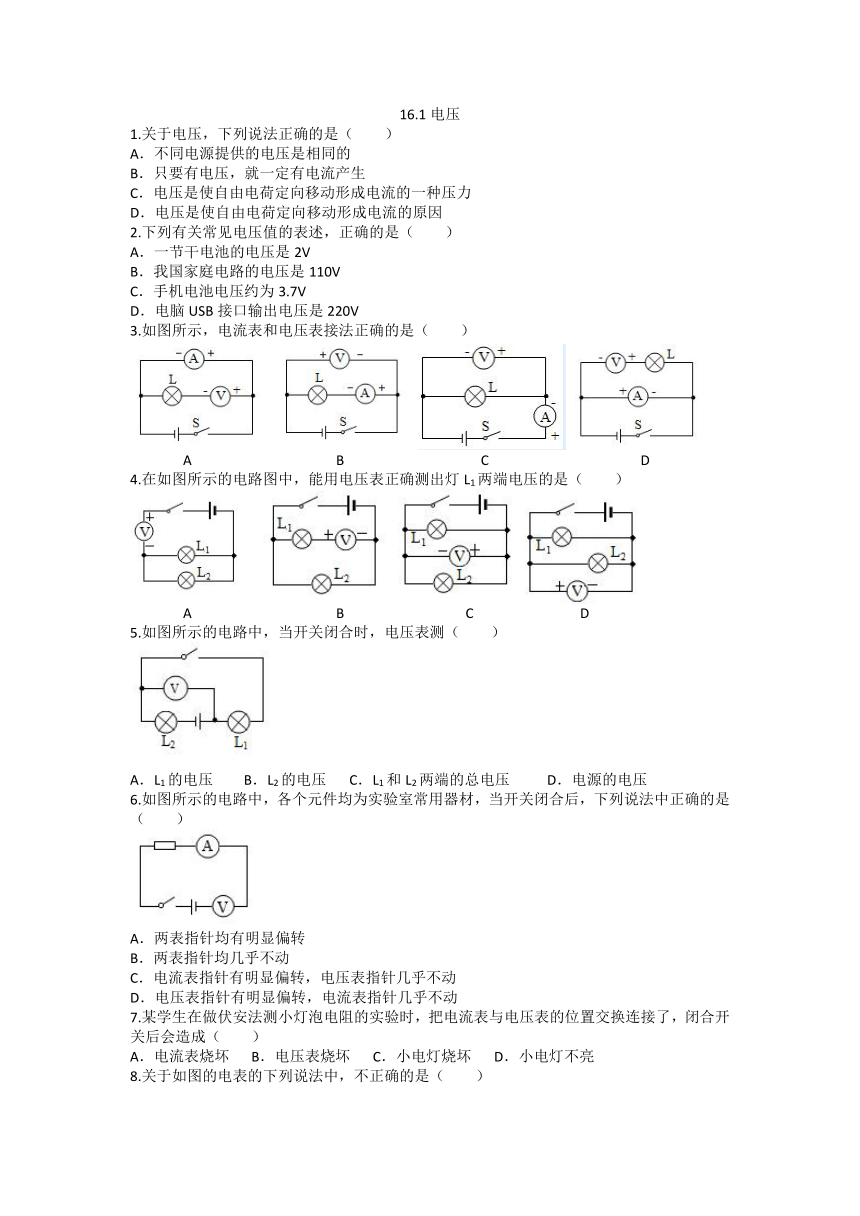

16.1电压
1.关于电压，下列说法正确的是（　　）
A．不同电源提供的电压是相同的
B．只要有电压，就一定有电流产生
C．电压是使自由电荷定向移动形成电流的一种压力
D．电压是使自由电荷定向移动形成电流的原因
2.下列有关常见电压值的表述，正确的是（　　）
A．一节干电池的电压是2V
B．我国家庭电路的电压是110V
C．手机电池电压约为3.7V
D．电脑USB接口输出电压是220V
3.如图所示，电流表和电压表接法正确的是（　　）
A B C D
4.在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（　　）
A B C D
5.如图所示的电路中，当开关闭合时，电压表测（ 　）
A．L1的电压 B．L2的电压 C．L1和L2两端的总电压 D．电源的电压
6.如图所示的电路中，各个元件均为实验室常用器材，当开关闭合后，下列说法中正确的是（　　）
A．两表指针均有明显偏转
B．两表指针均几乎不动
C．电流表指针有明显偏转，电压表指针几乎不动
D．电压表指针有明显偏转，电流表指针几乎不动
7.某学生在做伏安法测小灯泡电阻的实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成（　　）
A．电流表烧坏 B．电压表烧坏 C．小电灯烧坏 D．小电灯不亮
8.关于如图的电表的下列说法中，不正确的是（　　）
A．它是一个电压表
B．它的示数一定是1.7V
C．它的示数可能是8.5V
D．它有一个负接线柱和两个正接线柱
9.某同学用一只有“0～3V”和“0～15V”两个量程的电压表，在测量电压时用的是“0～3V”的量程，但记录的读数却是6.5V，则该同学实际测的电压值最有可能是（　　）
A．5V B．2.5V C．1.3V D．11.5V
10.小明将铜片、锌片插入土豆，制成土豆电池。如图甲所示，闭合开关S1，发光二极管发光。为判断土豆电池的正、负极，他连接电路如图乙所示，试触开关S2，发现电压表的指针向左偏转，则铜片是土豆电池的 极。
11.电路如图所示，电源电压不变，当开关S1闭合，S2断开时，电压表测 两端的电压；当开关S1断开，S2闭合时，电压表测 两端的电压。
12.如图所示的电表，闭合开关前指针如图所示，其原因是 ；纠正错误后，闭合开关后，指针又指到如图所示，则此时电表读数为 V。
答案
1-5DCCDA 6-9DDBC
正 11. L1 L1、L2（或电源）
12.指针没有调零
2V
