17.4 欧姆定律在串、并联电路中的应用 同步练习 2021-2022学年人教版物理九年级（含答案）

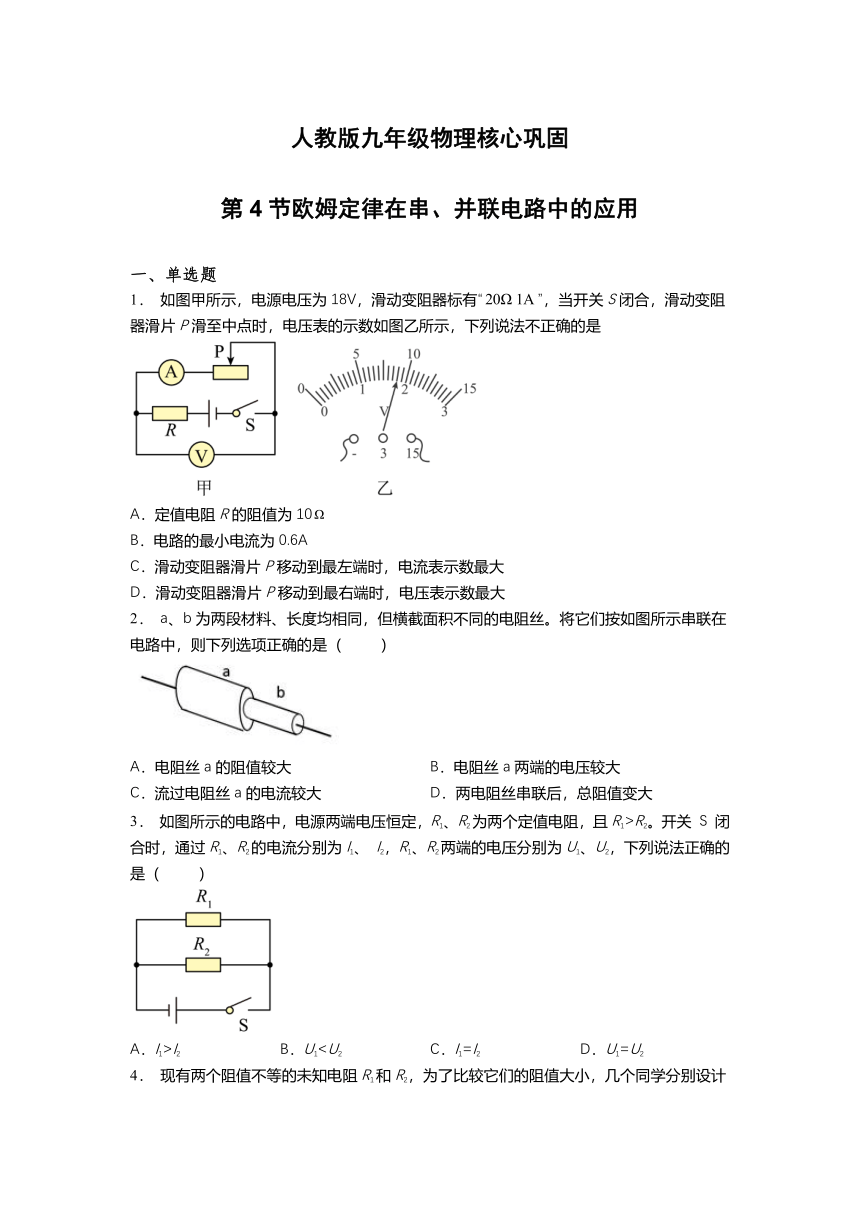

人教版九年级物理核心巩固
第4节欧姆定律在串、并联电路中的应用
一、单选题
1． 如图甲所示，电源电压为18V，滑动变阻器标有“”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是
A．定值电阻R的阻值为10
B．电路的最小电流为0.6A
C．滑动变阻器滑片P移动到最左端时，电流表示数最大
D．滑动变阻器滑片P移动到最右端时，电压表示数最大
2． a、b为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则下列选项正确的是（ ）
A．电阻丝a的阻值较大 B．电阻丝a两端的电压较大
C．流过电阻丝a的电流较大 D．两电阻丝串联后，总阻值变大
3． 如图所示的电路中，电源两端电压恒定，R1、R2为两个定值电阻，且R1>R2。开关 S 闭合时，通过R1、R2的电流分别为I1、 I2，R1、R2两端的电压分别为U1、U2，下列说法正确的是（ ）

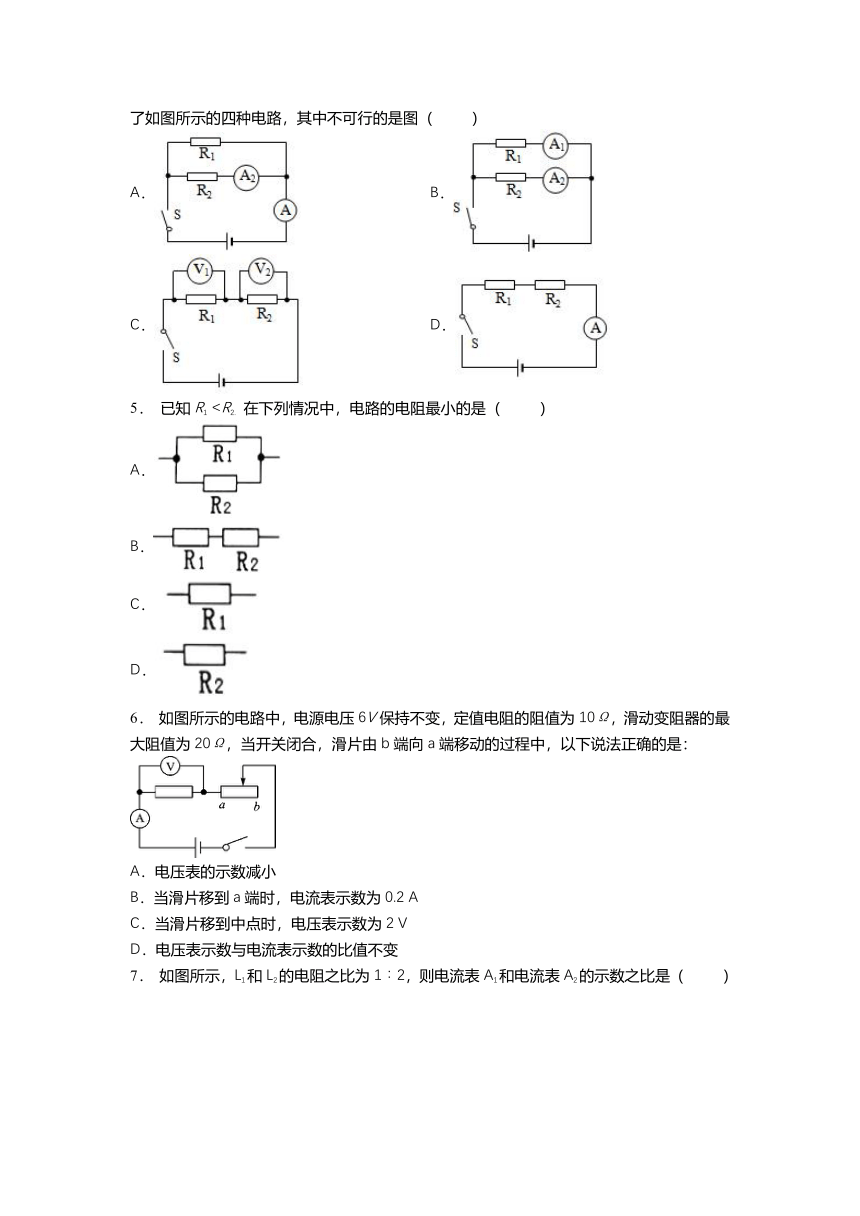

A．I1>I2 B．U14． 现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是图（ ）
A． B．
C． D．
5． 已知R1 A．
B．
C．
D．
6． 如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是：
A．电压表的示数减小
B．当滑片移到a端时，电流表示数为0.2 A
C．当滑片移到中点时，电压表示数为2 V
D．电压表示数与电流表示数的比值不变

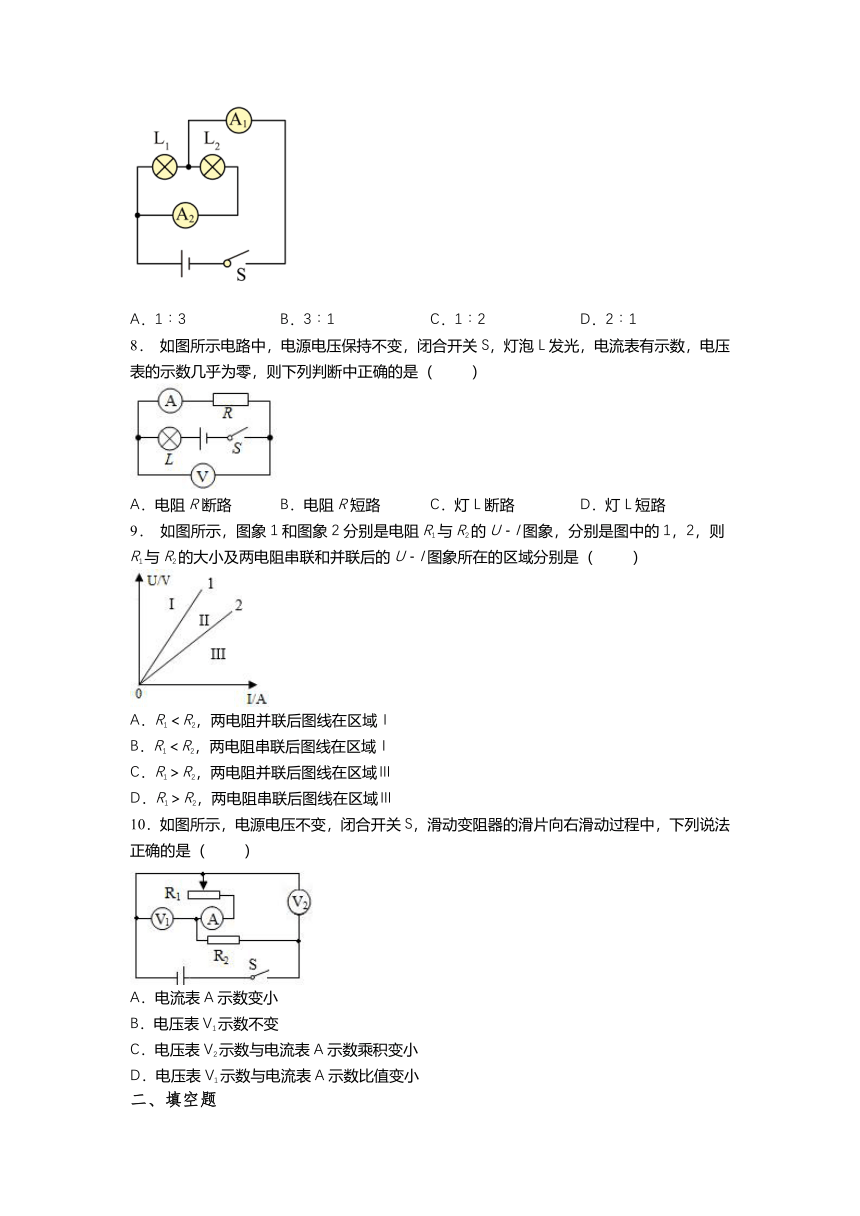

7． 如图所示，L1和L2的电阻之比为1∶2，则电流表A1和电流表A2的示数之比是（ ）
A．1∶3 B．3∶1 C．1∶2 D．2∶1
8． 如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（ ）
A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路
9． 如图所示，图象1和图象2分别是电阻R1与R2的U﹣I图象，分别是图中的1，2，则R1与R2的大小及两电阻串联和并联后的U﹣I图象所在的区域分别是（ ）
A．R1＜R2，两电阻并联后图线在区域Ⅰ
B．R1＜R2，两电阻串联后图线在区域Ⅰ
C．R1＞R2，两电阻并联后图线在区域Ⅲ
D．R1＞R2，两电阻串联后图线在区域Ⅲ
10．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（ ）
A．电流表A示数变小
B．电压表V1示数不变
C．电压表V2示数与电流表A示数乘积变小
D．电压表V1示数与电流表A示数比值变小
二、填空题

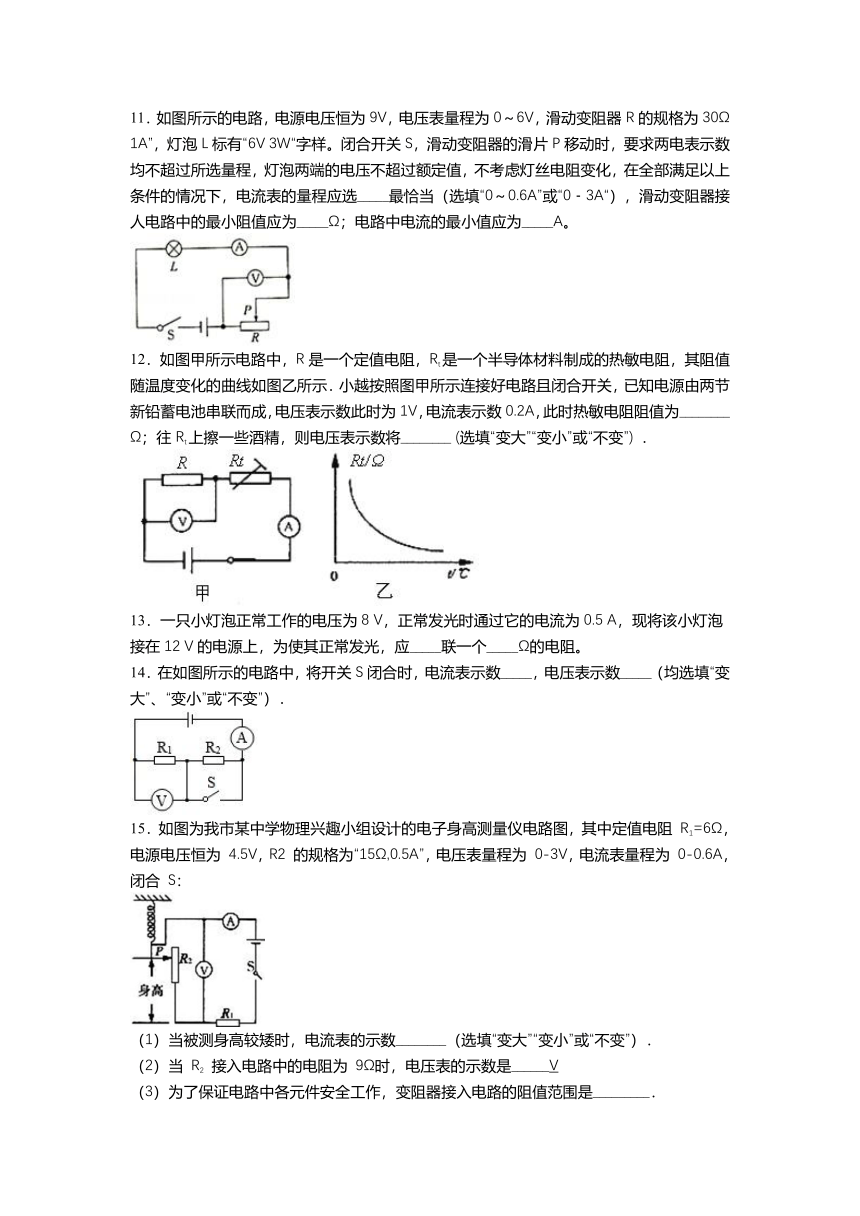

11．如图所示的电路，电源电压恒为9V，电压表量程为0～6V，滑动变阻器R的规格为30Ω 1A”，灯泡L标有“6V 3W“字样。闭合开关S，滑动变阻器的滑片P移动时，要求两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，在全部满足以上条件的情况下，电流表的量程应选_____最恰当（选填“0～0.6A”或“0﹣3A“），滑动变阻器接人电路中的最小阻值应为_____Ω；电路中电流的最小值应为_____A。
12．如图甲所示电路中，R是一个定值电阻，Rt是一个半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示．小越按照图甲所示连接好电路且闭合开关，已知电源由两节新铅蓄电池串联而成，电压表示数此时为1V，电流表示数0.2A，此时热敏电阻阻值为________ Ω；往Rt上擦一些酒精，则电压表示数将________ (选填“变大”“变小”或“不变”) ．
13．一只小灯泡正常工作的电压为8 V，正常发光时通过它的电流为0.5 A，现将该小灯泡接在12 V的电源上，为使其正常发光，应_____联一个_____Ω的电阻。
14．在如图所示的电路中，将开关S闭合时，电流表示数_____，电压表示数_____（均选填“变大”、“变小”或“不变”）．
15．如图为我市某中学物理兴趣小组设计的电子身高测量仪电路图，其中定值电阻 R1=6Ω，电源电压恒为 4.5V，R2 的规格为“15Ω,0.5A”，电压表量程为 0-3V，电流表量程为 0-0.6A，闭合 S：
（1）当被测身高较矮时，电流表的示数________（选填“变大”“变小”或“不变”）．
（2）当 R2 接入电路中的电阻为 9Ω时，电压表的示数是______V
（3）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是_________．
16．如图所示的电路，闭合开关S，滑动变阻器滑片向左移动时，灯泡亮度会________(选填“变亮”、“变暗”或“不变”)，电压表示数会________(选填“变大”、“变小”或“不变”)．
17．成绵乐高铁开通以来，极大地促进了沿线经济发展，为保障列车安全运行，列车上安装有烟雾报警装置。如图所示是列车上烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，电流表示数_____，电压表示数_____。（选填“增大”、“减小”或“不变”）
18．如图是酒驾检测中酒精检测仪的简化电路图．R0为定值电阻，R1为气敏电阻，它的阻值随酒精气体浓度增大而减小．闭合开关，电源电压保持不变，若驾驶员呼出的酒精气体浓度越大，测试仪的电路中的电流_______，电压表示数_______．
19．如图所示，电路中电源电压保持不变，闭合开关，当滑片P向右滑动时，电压表的示数 ________，电流表的示数________（填“变大”“变小”或“不变”）．
20．两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为_____；将它们并联接入电路中，通过甲乙两电阻的电流之比为_____．
三、计算题
21．在电路中通过导体的电流I，跟加在导体两端的电压U和导体的电阻R，有这样的定量关系：。如图所示的电路中，电源两端电压保持不变电阻，R1的阻值为30Ω，闭合开关S，电流表A1的示数为1A，电流表A2的示数为0.6A．求：
（1）R1两端电压；
（2）电阻R2的阻值。
22．如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω 。当断开开关S1和S2，闭合开关S3时，电流表的示数为0.50A；当断开开关S2，闭合开关S1、S3是，电流表的示数为0.90A。求：
(1)电阻R2的阻值。
(2)断开开关S1和S3，闭合开关S2时，加载电R1两端的电压。
人教版九年级物理核心巩固
第4节欧姆定律在串、并联电路中的应用
（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D D D A D B B C D
二、填空题
11． 0～0.6A 6 0.25
12．15 变小
13．串 8
14．变大 变大
15．变大 2.7 3 Ω~12 Ω
16．变暗 变大
17． 减小 增大
18．增大 增大
19．变大； 不变
20．1：2 2：1
三、计算题
21．（1）12V；（2）
22．(1)25Ω；(2)4.4V
