17.2欧姆定律 同步练习 2021-2022学年人教版物理九年级（含答案）

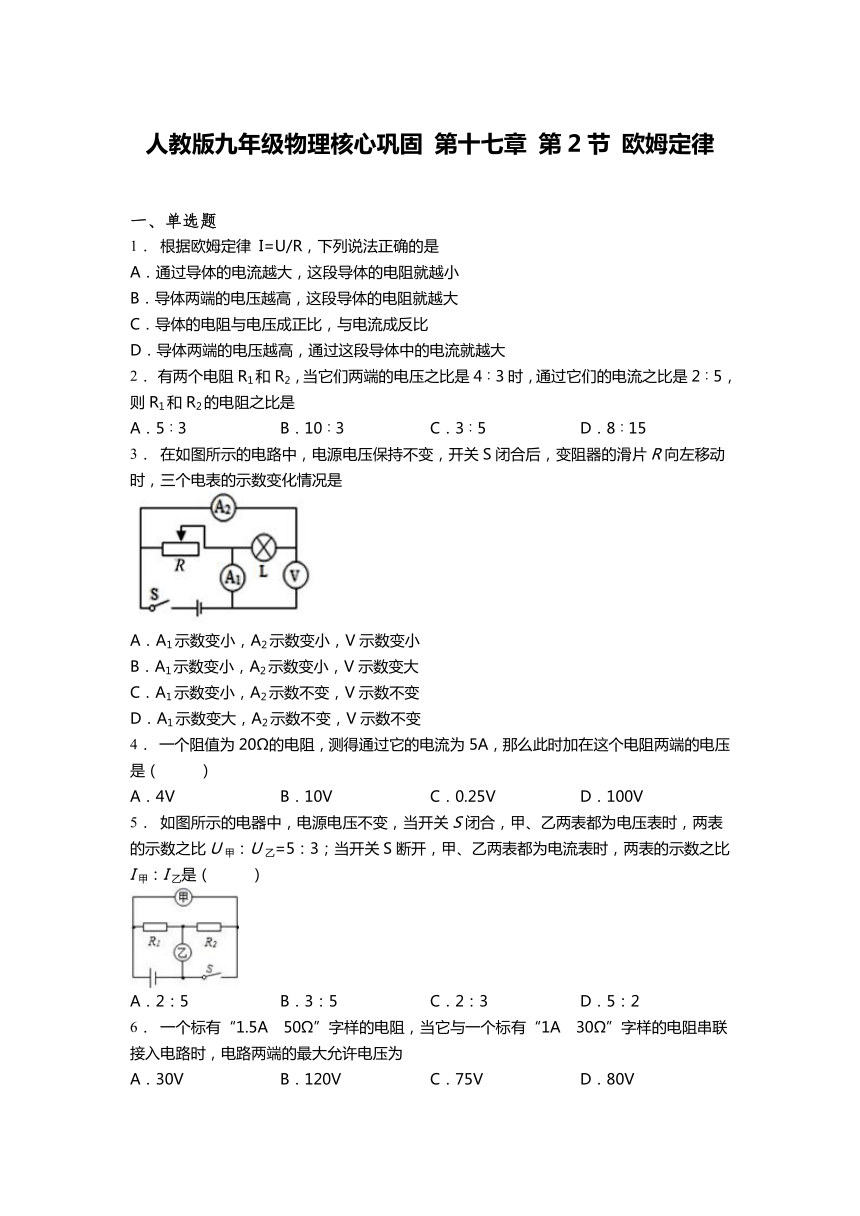

人教版九年级物理核心巩固 第十七章 第2节 欧姆定律
一、单选题
1． 根据欧姆定律 I=U/R，下列说法正确的是
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越高，这段导体的电阻就越大
C．导体的电阻与电压成正比，与电流成反比
D．导体两端的电压越高，通过这段导体中的电流就越大
2． 有两个电阻R1和R2，当它们两端的电压之比是4∶3时，通过它们的电流之比是2∶5，则R1和R2的电阻之比是
A．5∶3 B．10∶3 C．3∶5 D．8∶15
3． 在如图所示的电路中，电源电压保持不变，开关S闭合后，变阻器的滑片R向左移动时，三个电表的示数变化情况是
A．A1示数变小，A2示数变小，V示数变小
B．A1示数变小，A2示数变小，V示数变大
C．A1示数变小，A2示数不变，V示数不变
D．A1示数变大，A2示数不变，V示数不变
4． 一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（ ）
A．4V B．10V C．0.25V D．100V
5． 如图所示的电器中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲：U乙=5：3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲：I乙是（ ）
A．2：5 B．3：5 C．2：3 D．5：2
6． 一个标有“1.5A 50Ω”字样的电阻，当它与一个标有“1A 30Ω”字样的电阻串联接入电路时，电路两端的最大允许电压为
A．30V B．120V C．75V D．80V

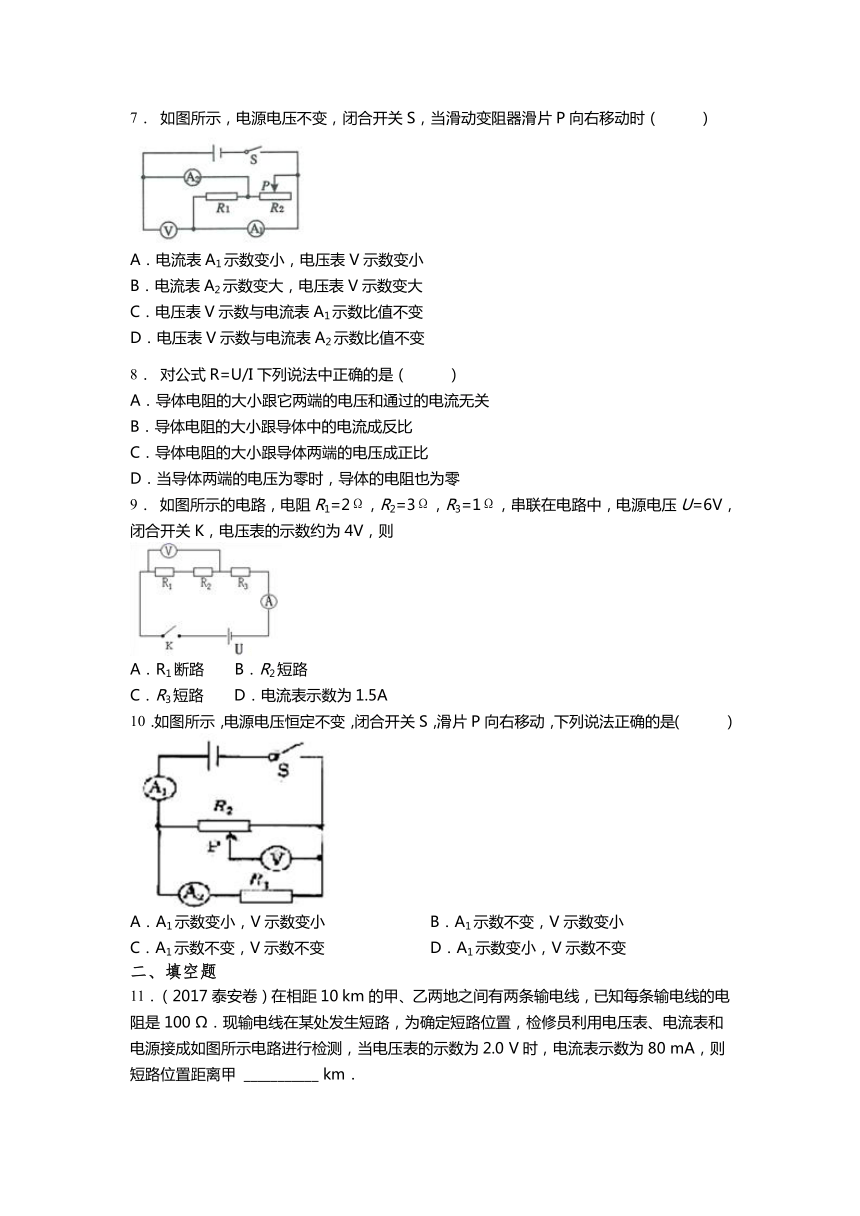

7． 如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A1示数变小，电压表V示数变小
B．电流表A2示数变大，电压表V示数变大
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值不变
8． 对公式R=U/I下列说法中正确的是（ ）
A．导体电阻的大小跟它两端的电压和通过的电流无关
B．导体电阻的大小跟导体中的电流成反比
C．导体电阻的大小跟导体两端的电压成正比
D．当导体两端的电压为零时，导体的电阻也为零
9． 如图所示的电路，电阻R1=2Ω，R2=3Ω，R3=1Ω，串联在电路中，电源电压U=6V，闭合开关K，电压表的示数约为4V，则
A．R1断路 B．R2短路
C．R3短路 D．电流表示数为1.5A
10．如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动，下列说法正确的是（ ）
A．A1示数变小，V示数变小 B．A1示数不变，V示数变小
C．A1示数不变，V示数不变 D．A1示数变小，V示数不变
二、填空题

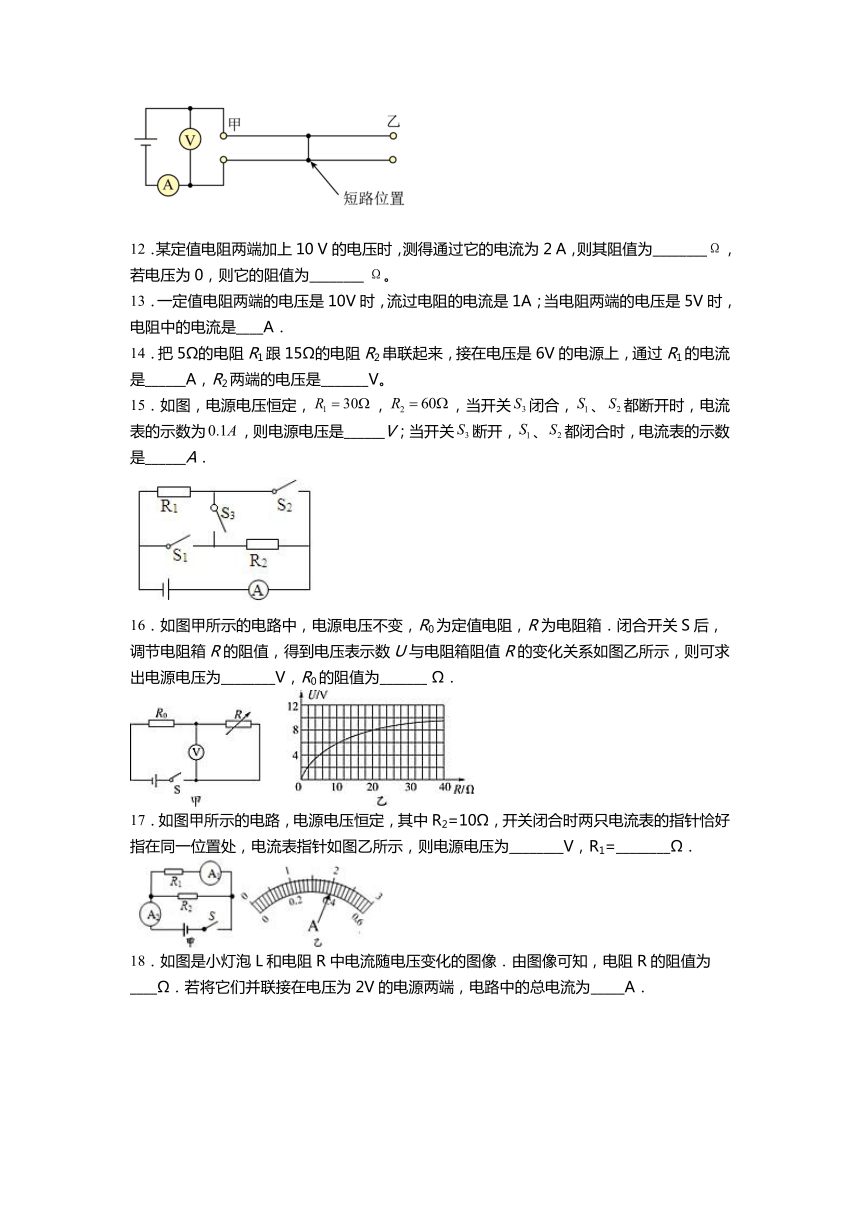

11．（2017泰安卷）在相距10 km的甲、乙两地之间有两条输电线，已知每条输电线的电阻是100 Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为2.0 V时，电流表示数为80 mA，则短路位置距离甲 ___________ km．
12．某定值电阻两端加上10 V的电压时，测得通过它的电流为2 A，则其阻值为________Ω，若电压为0，则它的阻值为________ Ω。
13．一定值电阻两端的电压是10V时，流过电阻的电流是1A；当电阻两端的电压是5V时，电阻中的电流是____A．
14．把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电流是______A，R2两端的电压是_______V。
15．如图，电源电压恒定，，，当开关闭合，、都断开时，电流表的示数为，则电源电压是______V；当开关断开，、都闭合时，电流表的示数是______A．
16．如图甲所示的电路中，电源电压不变，R0为定值电阻，R为电阻箱．闭合开关S后，调节电阻箱R的阻值，得到电压表示数U与电阻箱阻值R的变化关系如图乙所示，则可求出电源电压为________V，R0的阻值为_______ Ω．
17．如图甲所示的电路，电源电压恒定，其中R2=10Ω，开关闭合时两只电流表的指针恰好指在同一位置处，电流表指针如图乙所示，则电源电压为________V，R1=________Ω．
18．如图是小灯泡L和电阻R中电流随电压变化的图像．由图像可知，电阻R的阻值为____Ω．若将它们并联接在电压为2V的电源两端，电路中的总电流为_____A．
19．两个电路元件A和B中的电流与其两端电压的关系如图所示．现将元件A和B并联接
入电路中，则元件A与B的电压之比为_______，电流之比为_______．
20．一段导体两端电压是4V时，导体中的电流是0.5 A，此导体的电阻是_______Ω.如果导体两端的电压降到1 V，导体的电阻是_____Ω．
三、计算题
21．如图所示，电流表的示数为0.4A，电压表V1示数为3.2V，电压表V2的示数为6V，求：
（1）灯L1的电阻为多少？
（2）L2两端的电压和L2的电阻？
22．如图所示电路中，已知R1=40Ω，R2＝10Ω．当开关闭合后，通过电流表示数为0.3A．求：
（1）电源电压；
（2）通过电路的总电流.
人教版物理九年级第十七章核心巩固 第2节 欧姆定律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B D D A D C A B B
二、填空题
11．1.25
12．5 5
13．0.5
14．0.3 4.5
15．9
16．12 10
17．16V 40Ω
18．20 0.35
19．1：1 2：1
20．8 8
三、计算题
21．（1）8Ω；
（2）2.8V； 7Ω．
22．（1）U=12V （2）I=1.5A
