16.1 电压 练习 2021-2022学年人教版物理九年级（含答案）

人教版九年级物理核心巩固

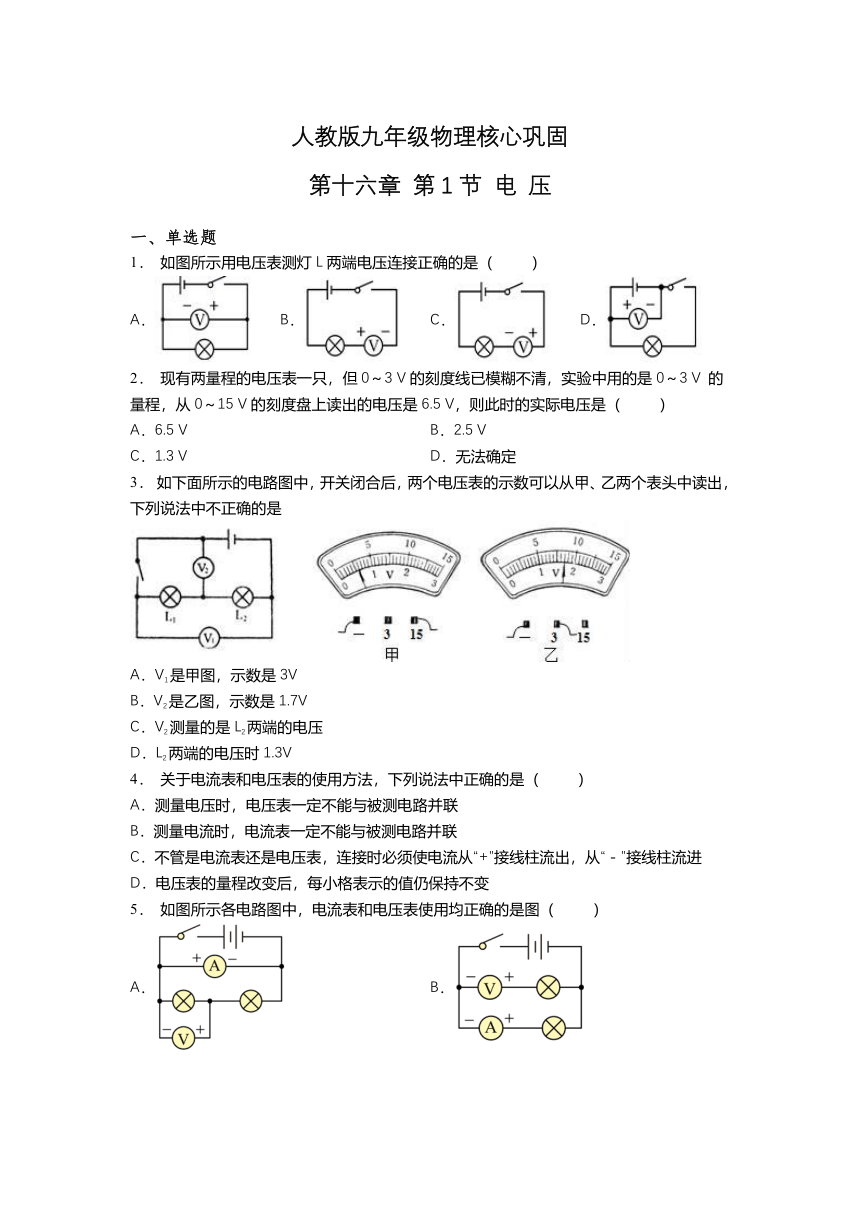

第十六章 第1节 电 压
一、单选题
1． 如图所示用电压表测灯L两端电压连接正确的是（ ）
A． B． C． D．
2． 现有两量程的电压表一只，但0～3 V的刻度线已模糊不清，实验中用的是0～3 V 的量程，从0～15 V的刻度盘上读出的电压是6.5 V，则此时的实际电压是（ ）
A．6.5 V B．2.5 V
C．1.3 V D．无法确定
3． 如下面所示的电路图中，开关闭合后，两个电压表的示数可以从甲、乙两个表头中读出，下列说法中不正确的是
A．V1是甲图，示数是3V
B．V2是乙图，示数是1.7V
C．V2测量的是L2两端的电压
D．L2两端的电压时1.3V
4． 关于电流表和电压表的使用方法，下列说法中正确的是（ ）
A．测量电压时，电压表一定不能与被测电路并联
B．测量电流时，电流表一定不能与被测电路并联
C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“－”接线柱流进
D．电压表的量程改变后，每小格表示的值仍保持不变
5． 如图所示各电路图中，电流表和电压表使用均正确的是图（ ）
A． B．
C． D．

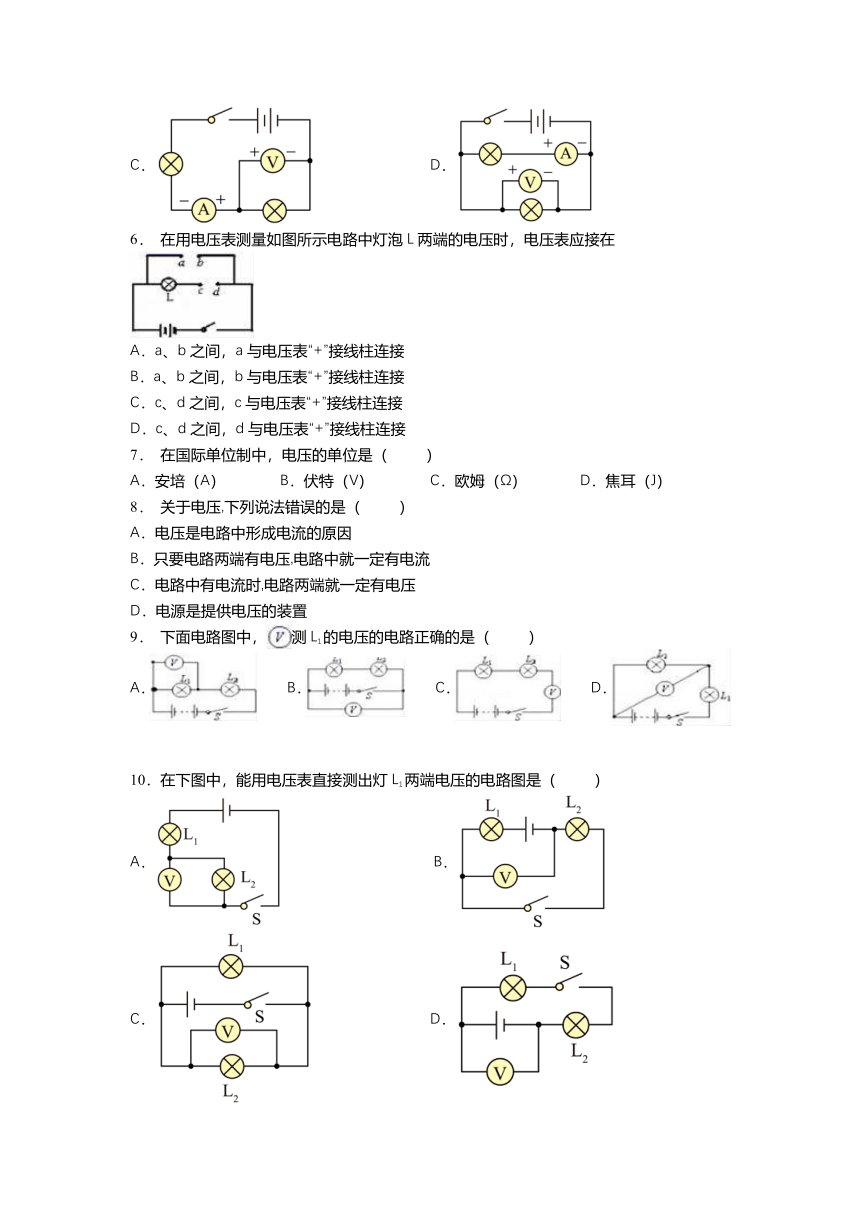

6． 在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在
A．a、b之间，a与电压表“+”接线柱连接
B．a、b之间，b与电压表“+”接线柱连接
C．c、d之间，c与电压表“+”接线柱连接
D．c、d之间，d与电压表“+”接线柱连接
7． 在国际单位制中，电压的单位是（ ）
A．安培（A） B．伏特（V） C．欧姆（Ω） D．焦耳（J）
8． 关于电压,下列说法错误的是（ ）
A．电压是电路中形成电流的原因
B．只要电路两端有电压,电路中就一定有电流
C．电路中有电流时,电路两端就一定有电压
D．电源是提供电压的装置
9． 下面电路图中，测L1的电压的电路正确的是（ ）
A． B． C． D．
10．在下图中，能用电压表直接测出灯L1两端电压的电路图是（ ）
A． B．
C． D．
二、填空题
11．亲爱的同学：你会使用下面的实验仪器吗？如图所示，为多用途“演示教学电表”的接线情况，此时所测的物理量是______，测量范围是_____，示数为______。
12．如图的电路中，测电源电压的是_____表，闭合电键，V1、V2表示数如图所示，由如图、2中的信息可知，灯L1两端的电压是_____伏，灯L2两端的电压是_____伏．
13．某同学有一个电压表（两个量程分别为0~3 V和0~15 V），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10 V，则实际电压应该是_______V。
14．在做“练习使用电压表”实验时，小华把电压表接成了如图所示的电路，小灯泡的规格为“1.2 V”，电池的电压为1.5 V．闭合开关S后，小灯泡________(填“发光”或“不发光”)，电压表的示数为________V.
15．电压用字母____表示，国际制单位的主单位是_______，简称___，符号是____。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。家庭照明电路的电压是_____V；一节干电池的电压是______V；一节蓄电池的电压是_____V；对人体安全的电压不高于_____V。
16．如图所示，为多用途“演示教学电表”的接线情况，此时所测的物理量是 _____ ，测量范围是 ______ ，示数为 ________ 。
17．如图所示，当开关S闭合后，要使灯泡L1、L2并联，甲表是______、乙表是______。（选填“电流表”或“电压表”）
18．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，用电压表测量这个自制电池的电压，其如图所示，这个电池的电压是 ________ V，电池的正极是 ________ （选填“锌片”或“铜片”）．
19．快乐学习，轻松考试，请你写出：一节新干电池的电压为_______V，我国家庭电路的电压为_______V．
20．实验室用的电压表若按如图所示接线，则刻度盘每个大格表示______V，每个小格表示______V，指针所指位置表示______V。
人教版物理九年级第十六章核心巩固 第1节 电压（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D C C B D A B B A C
二、填空题
11． 电压 0～10V 4V
12．V1电压 2.3 1.7
13．2
14．不发光 1.5
15．U 伏特 伏 V 220 1.5 2 36
16．电压 0~2.5V 1V
17．电压表 电流表
18．0.6 铜片
19．1.5 220
20．5 0.5 6.5
