16.2 串、并联电路中电压的规律 同步练习 2021-2022学年人教版物理九年级（含答案）

人教版九年级物理核心巩固

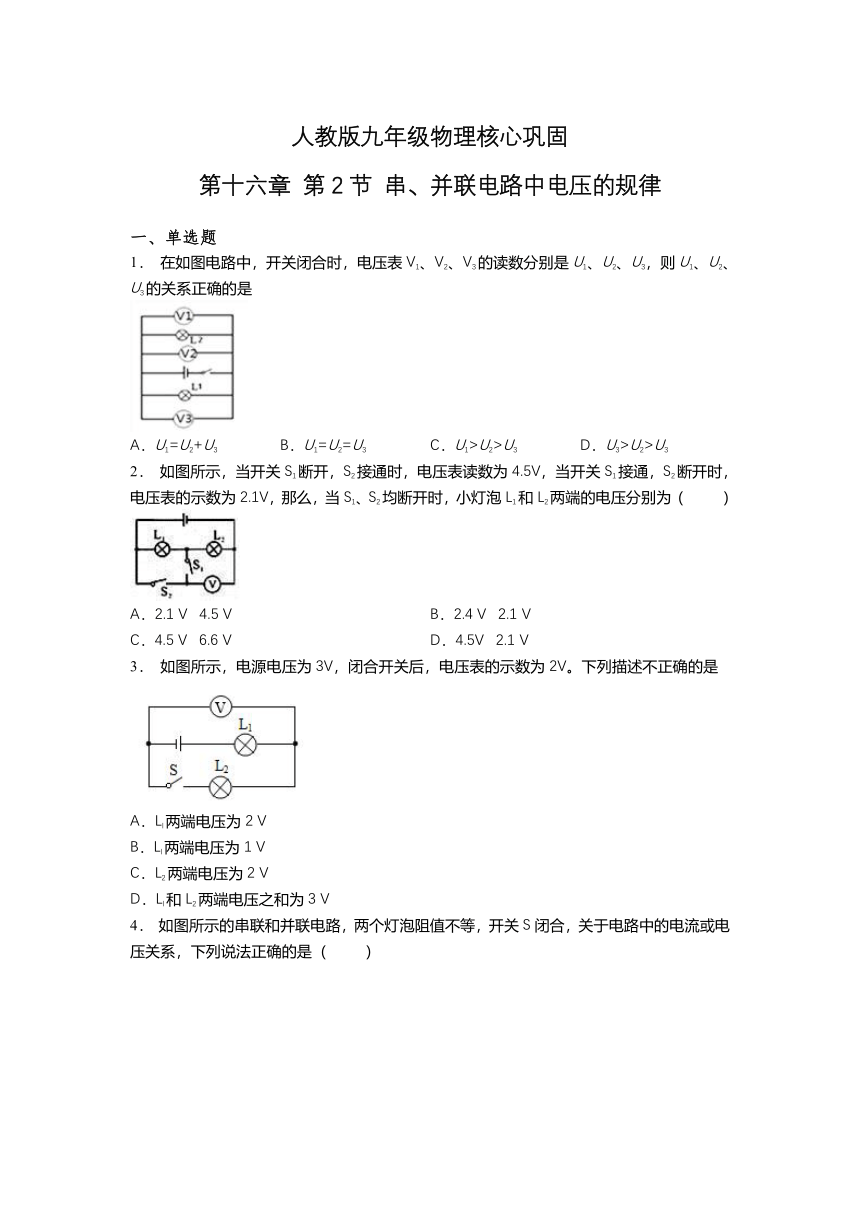

第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 在如图电路中，开关闭合时，电压表V1、V2、V3的读数分别是U1、U2、U3，则U1、U2、U3的关系正确的是
A．U1=U2+U3 B．U1=U2=U3 C．U1>U2>U3 D．U3>U2>U3
2． 如图所示，当开关S1断开，S2接通时，电压表读数为4.5V，当开关S1接通，S2断开时，电压表的示数为2.1V，那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（ ）
A．2.1 V 4.5 V B．2.4 V 2.1 V
C．4.5 V 6.6 V D．4.5V 2.1 V
3． 如图所示，电源电压为3V，闭合开关后，电压表的示数为2V。下列描述不正确的是
A．Ll两端电压为2 V
B．Ll两端电压为1 V
C．L2两端电压为2 V
D．Ll和L2两端电压之和为3 V

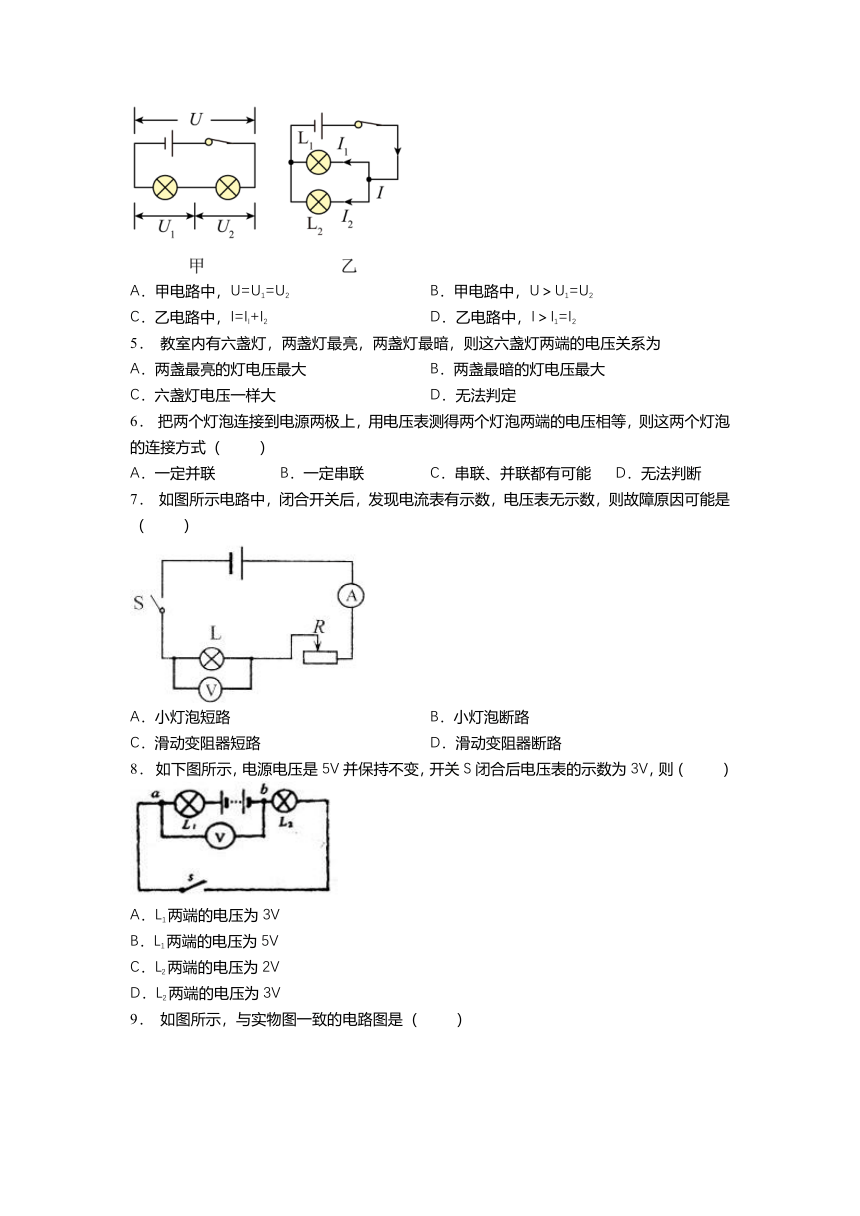

4． 如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（ ）
A．甲电路中，U=U1=U2 B．甲电路中，U＞U1=U2
C．乙电路中，I=Il+I2 D．乙电路中，I＞I1=I2
5． 教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为
A．两盏最亮的灯电压最大 B．两盏最暗的灯电压最大
C．六盏灯电压一样大 D．无法判定
6． 把两个灯泡连接到电源两极上，用电压表测得两个灯泡两端的电压相等，则这两个灯泡的连接方式（ ）
A．一定并联 B．一定串联 C．串联、并联都有可能 D．无法判断
7． 如图所示电路中，闭合开关后，发现电流表有示数，电压表无示数，则故障原因可能是（ ）
A．小灯泡短路 B．小灯泡断路
C．滑动变阻器短路 D．滑动变阻器断路
8． 如下图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（ ）
A．L1两端的电压为3V
B．L1两端的电压为5V
C．L2两端的电压为2V
D．L2两端的电压为3V

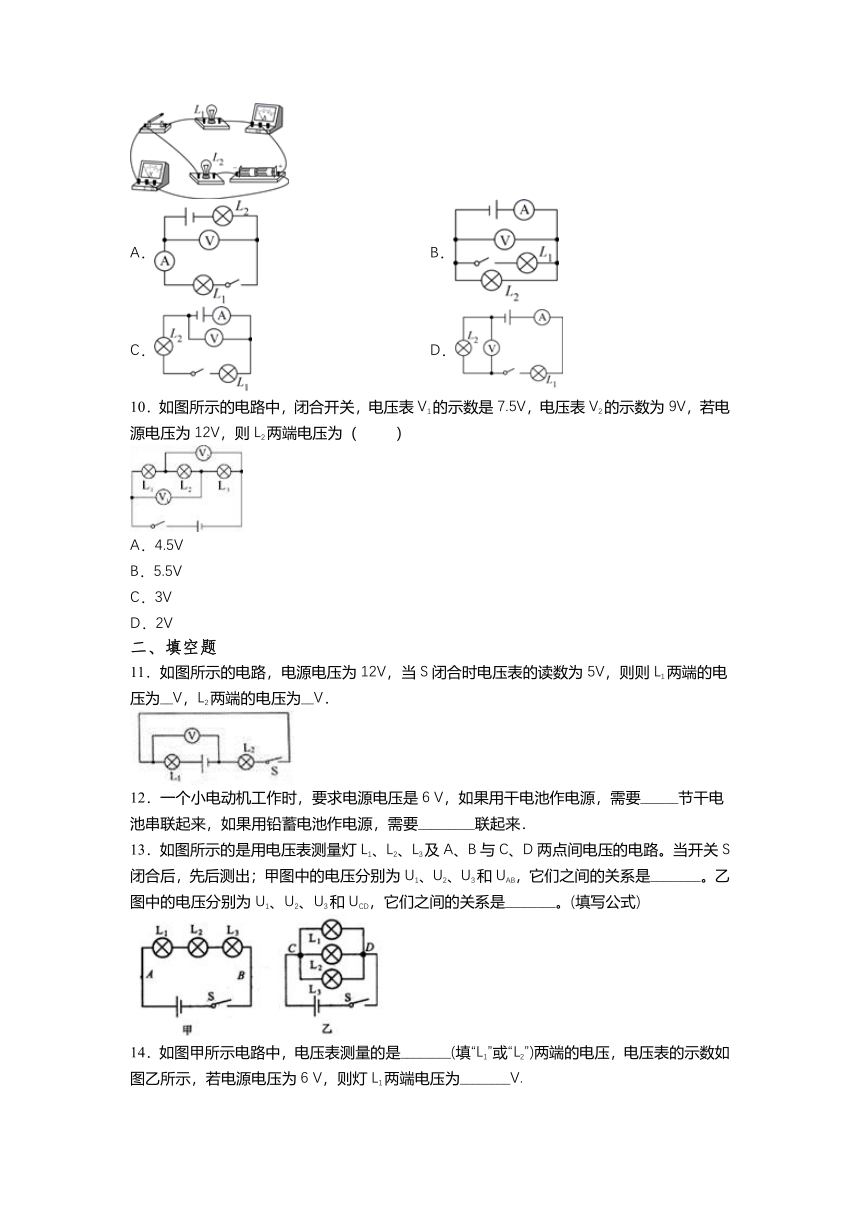

9． 如图所示，与实物图一致的电路图是（ ）
A． B．
C． D．
10．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压为（ ）
A．4.5V
B．5.5V
C．3V
D．2V
二、填空题
11．如图所示的电路，电源电压为12V，当S闭合时电压表的读数为5V，则则L1两端的电压为__V，L2两端的电压为__V．
12．一个小电动机工作时，要求电源电压是6 V，如果用干电池作电源，需要______节干电池串联起来，如果用铅蓄电池作电源，需要_________联起来．
13．如图所示的是用电压表测量灯L1、L2、L3及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；甲图中的电压分别为U1、U2、U3和UAB，它们之间的关系是________。乙图中的电压分别为U1、U2、U3和UCD，它们之间的关系是________。(填写公式)
14．如图甲所示电路中，电压表测量的是________(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，若电源电压为6 V，则灯L1两端电压为________V.
15．如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。
16．下图是探究并联电路的电压规律的电路图,V1的示数为3 V,则V2的示数为____ V,电源电压为______ V,三个电压值可以用一个公式表示为___________________．
17．如图所示，电源电压为6V，若S闭合，电压表的示数为2.5V，则L2两端的电压U2=_____V；若S断开，电压表的示数为_____V．
18．如图所示电路，电源电压为4.5V，开关闭合后电压表的示数为2.5V，则灯L1两端的电压为_________V，灯L2两端的电压为_________V．
19．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻和两端的电压分别为________V和________V.
20．如图 所示，电源电压保持不变，当开关 S1 闭合、S2 断开时，电压表的读数是 3V；当 S1断开，S2 闭合时，电压表的读数是 4.5V，则此时 L1、L2 的电压分别是________V 和_________V．
三、实验题
21．“探究串联电路的电压关系”的实验电路如图甲所示：
（1）小明根据图甲连接好电路，闭合开关，电压表的示数如图乙所示，为了使实验结果更准确，接下来他应该________．
（2）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．
小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确________？为什么________？
（3）方法改进后，将所测出AB、BC、AC间的电压结果记录在下面表格中．小明详解实验数据得出的结论是：串联电路总电压等于各用电器两端的电压之和．同组同学指出结论不可信，原因是________．
22．小聪同学在物理实验时,对串联电路电压规律进行了探究．
猜想与假设：串联电路总电压等于各用电器两端的电压之和；
设计与进行实验：
①按图所示的电路图连接电路；
UAB/V UBC/V UAC/V
2.4 1.4 3.75
②闭合开关，用电压表测出L1两端的电压；
③在测L2两端的电压时,小聪同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；
④测出AC间的电压．
交流与评估：
（1）在拆接电路时,开关必须 ；（2）小聪同学用上面的方法能否测出L2两端的电压 为什么 ．（3）方法改进后，测出AB、BC、AC间的电压记录在上面表格中.详解小聪同学的实验数据可以得出的结论是: 串联电路总电压 各用电器两端的电压之和（选填“等于”或“不等于”）．（4）这个实验在设计方案上还存在的不足之处是： ．
人教版物理九年级第十六章核心巩固 第2节 串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B A C C C A D A A
二、填空题
11．7 5
12．4 3
13． UAB＝U1+U2+U3 UCD＝U1＝U2＝U3
14．L2 3.6
15． 3 2
16．3 3 U=U1=U2
17．3.5 6
18．2.5 2
19．7.2 1.8
20．3 1.5
三、实验题
21．断开开关，换用电压表较小量程（0﹣3V）重新做实验 不正确 电压表正负接线柱接反了 实验次数太少，结论有偶然性
22．断开 不能，电压表正负接线柱接反了 等于 只进行一次实验就得出结论，结论不具有普遍性．
