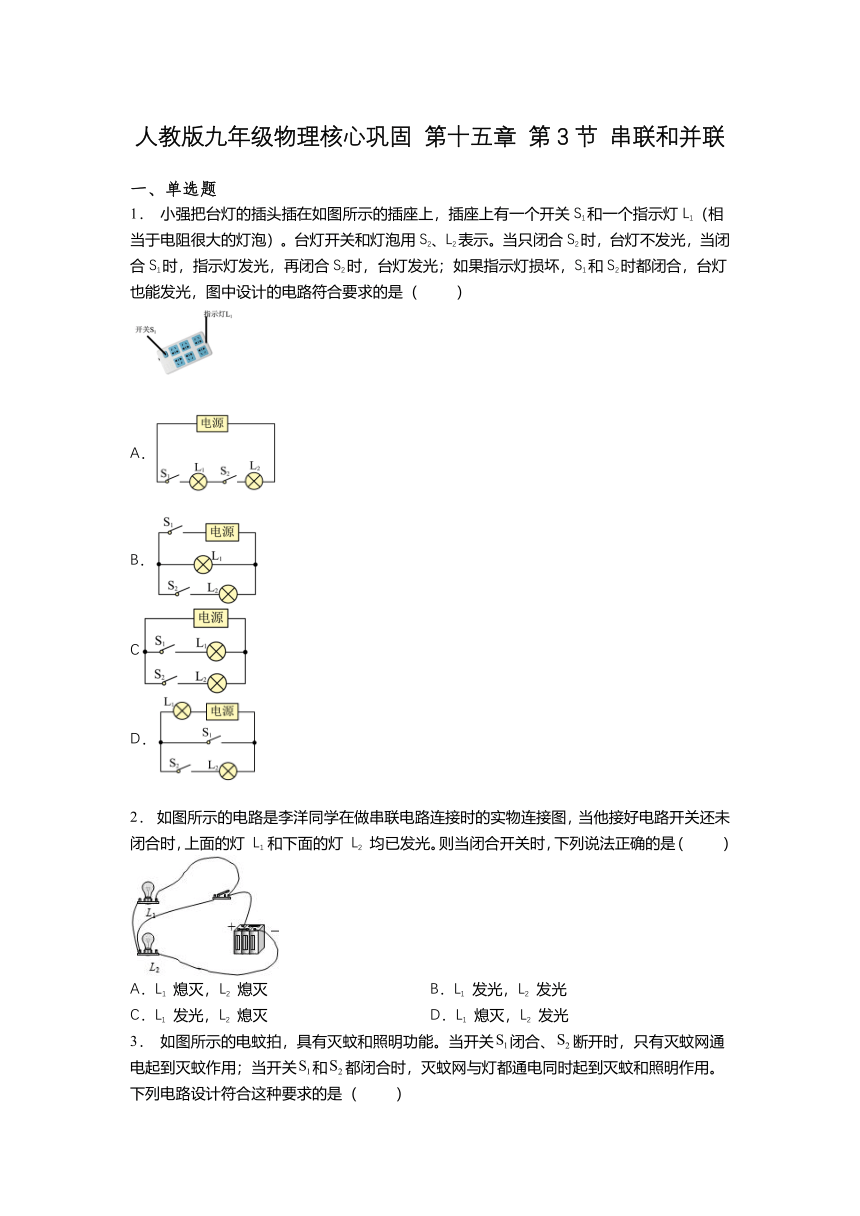

人教版九年级物理核心巩固 第十五章 第3节 串联和并联
一、单选题
1. 小强把台灯的插头插在如图所示的插座上,插座上有一个开关S1和一个指示灯L1(相当于电阻很大的灯泡)。台灯开关和灯泡用S2、L2表示。当只闭合S2时,台灯不发光,当闭合S1时,指示灯发光,再闭合S2时,台灯发光;如果指示灯损坏,S1和S2时都闭合,台灯也能发光,图中设计的电路符合要求的是( )
A.
B.
C
D.
2. 如图所示的电路是李洋同学在做串联电路连接时的实物连接图,当他接好电路开关还未 闭合时,上面的灯 L1 和下面的灯 L2 均已发光。则当闭合开关时,下列说法正确的是( )
A.L1 熄灭,L2 熄灭 B.L1 发光,L2 发光
C.L1 发光,L2 熄灭 D.L1 熄灭,L2 发光

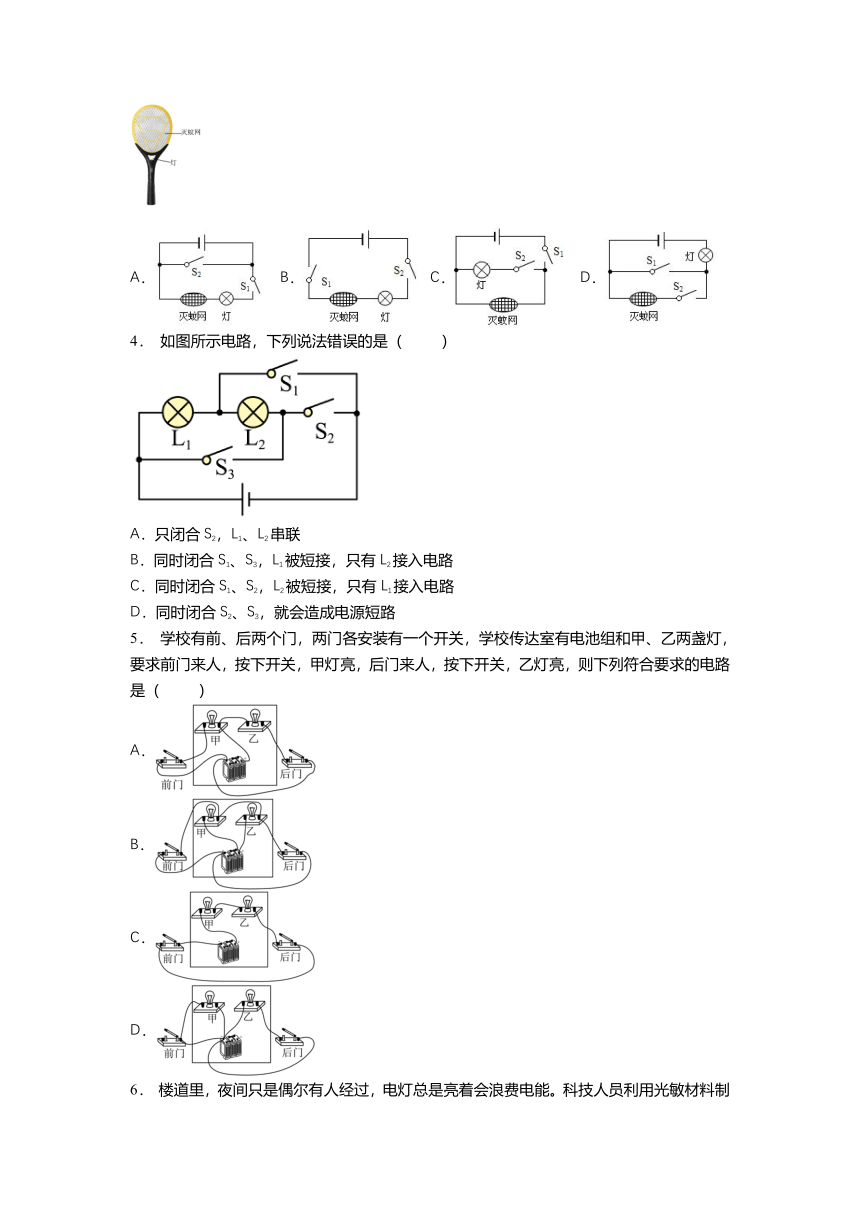

3. 如图所示的电蚊拍,具有灭蚊和照明功能。当开关闭合、断开时,只有灭蚊网通电起到灭蚊作用;当开关和都闭合时,灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是( )
A. B. C. D.
4. 如图所示电路,下列说法错误的是( )
A.只闭合S2,L1、L2串联
B.同时闭合S1、S3,L1被短接,只有L2接入电路
C.同时闭合S1、S2,L2被短接,只有L1接入电路
D.同时闭合S2、S3,就会造成电源短路
5. 学校有前、后两个门,两门各安装有一个开关,学校传达室有电池组和甲、乙两盏灯,要求前门来人,按下开关,甲灯亮,后门来人,按下开关,乙灯亮,则下列符合要求的电路是( )
A.
B.
C.
D.

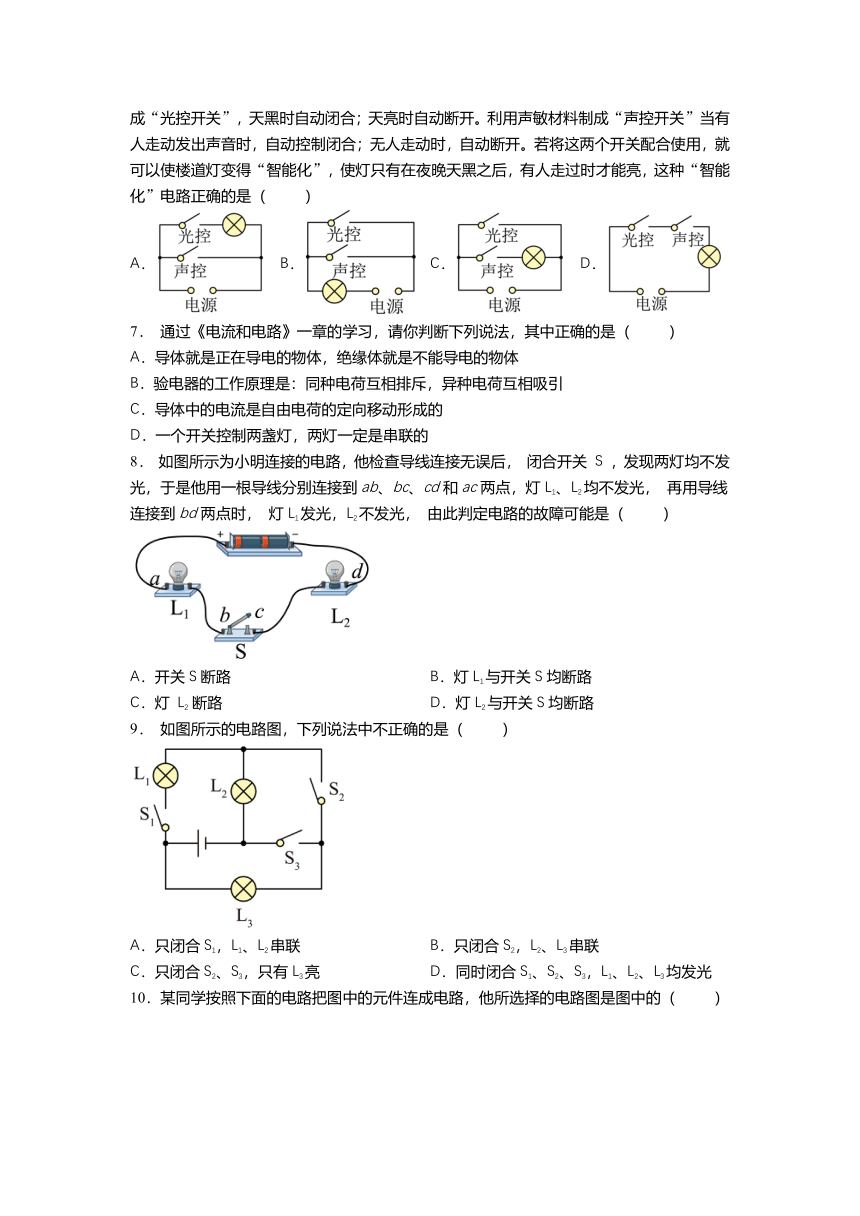

6. 楼道里,夜间只是偶尔有人经过,电灯总是亮着会浪费电能。科技人员利用光敏材料制成“光控开关”,天黑时自动闭合;天亮时自动断开。利用声敏材料制成“声控开关”当有人走动发出声音时,自动控制闭合;无人走动时,自动断开。若将这两个开关配合使用,就可以使楼道灯变得“智能化”,使灯只有在夜晚天黑之后,有人走过时才能亮,这种“智能化”电路正确的是( )
A. B. C. D.
7. 通过《电流和电路》一章的学习,请你判断下列说法,其中正确的是( )
A.导体就是正在导电的物体,绝缘体就是不能导电的物体
B.验电器的工作原理是:同种电荷互相排斥,异种电荷互相吸引
C.导体中的电流是自由电荷的定向移动形成的
D.一个开关控制两盏灯,两灯一定是串联的
8. 如图所示为小明连接的电路,他检查导线连接无误后, 闭合开关 S ,发现两灯均不发光,于是他用一根导线分别连接到ab、bc、cd和ac两点,灯L1、L2均不发光, 再用导线连接到bd两点时, 灯L1发光,L2不发光, 由此判定电路的故障可能是( )
A.开关S断路 B.灯L1与开关S均断路
C.灯 L2 断路 D.灯L2与开关S均断路
9. 如图所示的电路图,下列说法中不正确的是( )
A.只闭合S1,L1、L2串联 B.只闭合S2,L2、L3串联
C.只闭合S2、S3,只有L3亮 D.同时闭合S1、S2、S3,L1、L2、L3均发光
10.某同学按照下面的电路把图中的元件连成电路,他所选择的电路图是图中的( )
A. B.
C. D.
二、填空题
11.如图所示的电路中,要使两灯串联,应闭合开关_____;要使两灯并联,应闭合开关_____________,若同时闭合开关___________,会造成短路.
12.如图所示电路,若要使L1和L2串联,应闭合开关 ___________ ;若要使L1和L2并联,应闭合开关 ___________ ;不能同时闭合 ___________ ,否则会造成短路。
13.如图电路中,若使L1和L2串联,应闭合开关________;若使L1和L2并联,应闭合开关_______;若闭合开关_________,将烧毁电源。

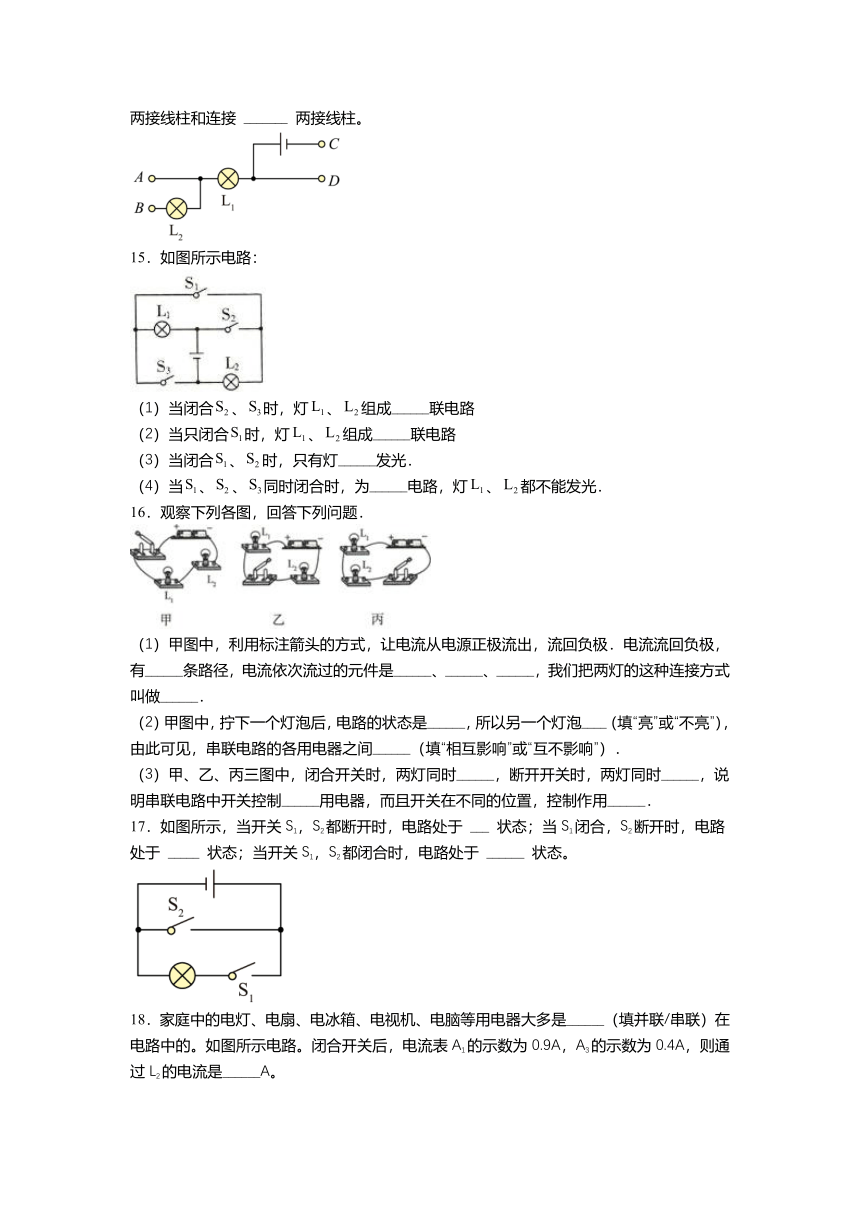

14.如图所示,A、B、C、D是四个接线柱,要使、并联,应用导线分别连接 ________ 两接线柱和连接 _______ 两接线柱。
15.如图所示电路:
(1)当闭合、时,灯、组成______联电路
(2)当只闭合时,灯、组成______联电路
(3)当闭合、时,只有灯______发光.
(4)当、、同时闭合时,为______电路,灯、都不能发光.
16.观察下列各图,回答下列问题.
(1)甲图中,利用标注箭头的方式,让电流从电源正极流出,流回负极.电流流回负极,有______条路径,电流依次流过的元件是______、______、______,我们把两灯的这种连接方式叫做______.
(2)甲图中,拧下一个灯泡后,电路的状态是______,所以另一个灯泡____(填“亮”或“不亮”),由此可见,串联电路的各用电器之间______(填“相互影响”或“互不影响”).
(3)甲、乙、丙三图中,闭合开关时,两灯同时______,断开开关时,两灯同时______,说明串联电路中开关控制______用电器,而且开关在不同的位置,控制作用______.
17.如图所示,当开关S1,S2都断开时,电路处于 ___ 状态;当S1闭合,S2断开时,电路处于 _____ 状态;当开关S1,S2都闭合时,电路处于 ______ 状态。
18.家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是______(填并联/串联)在电路中的。如图所示电路。闭合开关后,电流表A1的示数为0.9A,A3的示数为0.4A,则通过L2的电流是______A。
19.图是一种声光报警器的电路图,当开关__时,灯亮、铃不响;当开关_____时,灯亮同时铃响。
20.如图所示的是电动自行车,它具有轻便、节能、环保等特点。只要将车钥匙插入锁孔并顺时针旋转一下,车子就通电了,但不会行驶。这个车钥匙其实就是一个_____;电动车前面的大灯和车尾灯之间是_____(选填“串”或“并”)联连接的。
三、作图题
21.健健为抗击新冠疫情设计一个病床呼叫电路。要求:病床1旁的开关S1控制指示灯L1和电铃;病床2旁的开关S2控制指示灯L2和电铃;患者只要按床旁的开关,医务人员就知道谁呼叫 请在图中连线,形成符合要求的完整电路图
(______)
22.在图中用笔线代替导线补上两根导线,要求:(1)灯L1和L2并联;(2)电键只控制. L2
(____________)
23.请根据下面的实物连接图,在虚线方框内画出对应的电路图.
(_____)
24.根据下图中的电路图,把电路元件连接起来。
人教版物理九年级第十五章核心巩固 第3节 串联和并联(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B D C B A D C D D D
二、填空题
11.S1 S2 S3 S1 S2
12.S1 S2和S3 S1和S2
13.S2 S1、S3 S1、S2、S3
14.BD AC
15.并 串 短路
16.一 开关 灯 灯 串联 断路 不亮 相互影响 亮 不亮、所有、相同
17.开路 通路 短路
18.并联 0.5
19.S1、S2均闭合 S1闭合,S2断开
20.开关 并
三、作图题
21.
22.
23.
24.
