15.2 电流和电路 同步练习 2021——2022学年人教版九年级物理全一册（含答案）

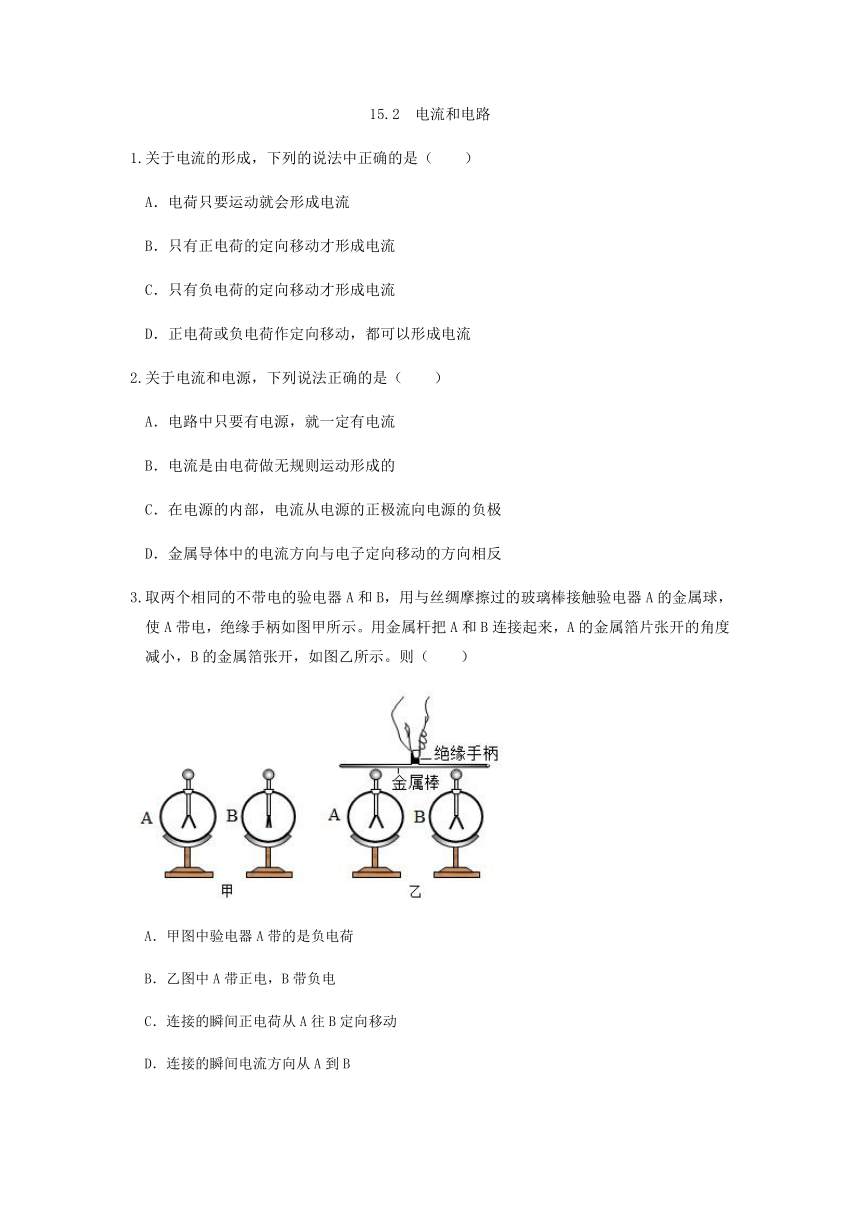

15.2 电流和电路
1.关于电流的形成，下列的说法中正确的是（　　）
A．电荷只要运动就会形成电流
B．只有正电荷的定向移动才形成电流
C．只有负电荷的定向移动才形成电流
D．正电荷或负电荷作定向移动，都可以形成电流
2.关于电流和电源，下列说法正确的是（　　）
A．电路中只要有电源，就一定有电流
B．电流是由电荷做无规则运动形成的
C．在电源的内部，电流从电源的正极流向电源的负极
D．金属导体中的电流方向与电子定向移动的方向相反
3.取两个相同的不带电的验电器A和B，用与丝绸摩擦过的玻璃棒接触验电器A的金属球，使A带电，绝缘手柄如图甲所示。用金属杆把A和B连接起来，A的金属箔片张开的角度减小，B的金属箔张开，如图乙所示。则（　　）
A．甲图中验电器A带的是负电荷
B．乙图中A带正电，B带负电
C．连接的瞬间正电荷从A往B定向移动
D．连接的瞬间电流方向从A到B

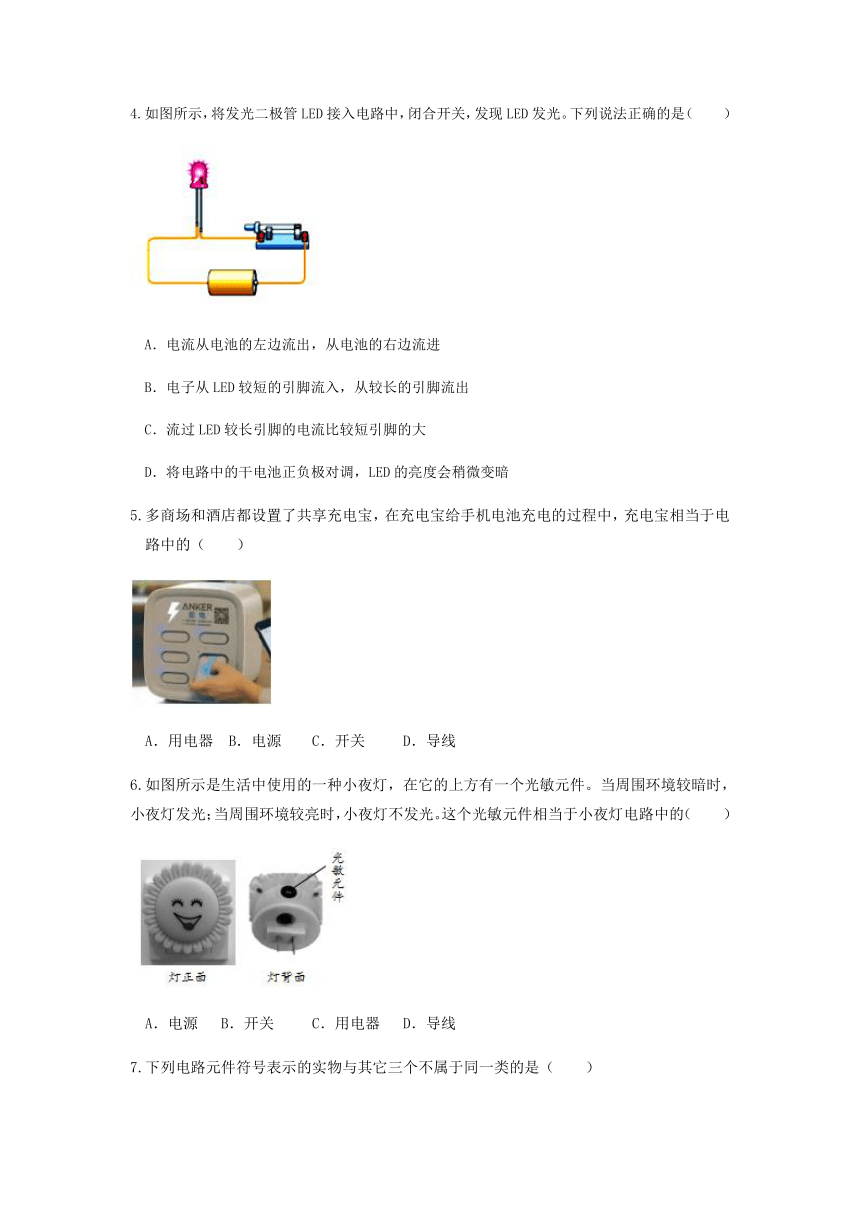

4.如图所示，将发光二极管LED接入电路中，闭合开关，发现LED发光。下列说法正确的是（　　）
A．电流从电池的左边流出，从电池的右边流进
B．电子从LED较短的引脚流入，从较长的引脚流出
C．流过LED较长引脚的电流比较短引脚的大
D．将电路中的干电池正负极对调，LED的亮度会稍微变暗
5.多商场和酒店都设置了共享充电宝，在充电宝给手机电池充电的过程中，充电宝相当于电路中的（ ）
A．用电器 B．电源 C．开关 D．导线
6.如图所示是生活中使用的一种小夜灯，在它的上方有一个光敏元件。当周围环境较暗时，小夜灯发光；当周围环境较亮时，小夜灯不发光。这个光敏元件相当于小夜灯电路中的（　　）
A．电源 B．开关 C．用电器 D．导线
7.下列电路元件符号表示的实物与其它三个不属于同一类的是（　　）
A B C D
8.如图所示，开关S闭合时，只有灯泡L1发光的电路是（　　）
A B C D
9.如图所示的四个电路中，若将开关S闭合，会发生电源短路的是（　　）
A B C D
10.如图甲中发光二极管具有 导电性；如图乙中的电路，电灯中的电流方向是 ；形成电流的电子移动方向是 。（后两空均选填“A到B”或“B到A”）
11.请根据图所示实物连接图，在方框中画出电路图。
12.把两节干电池、两个开关、一个小灯泡、一个电动机连成如图所示的电路，请在右边方框内画出与实物图对应的电路图。
13.请根据电路图甲，把图乙实物元件用笔画线代替导线连接起来（导线不得交叉）。
答案
1-9 DDDBB BBAC
10.如图甲中发光二极管具有单向导电性；如图乙中的电路，电灯中的电流方向是B到A；形成电流的电子移动方向是A到B。（后两空均选填“A到B”或“B到A”）
11.
12.
13.
