《16.4变阻器》 分层测试2021-2022学年人教版物理九年级全一册（含答案）

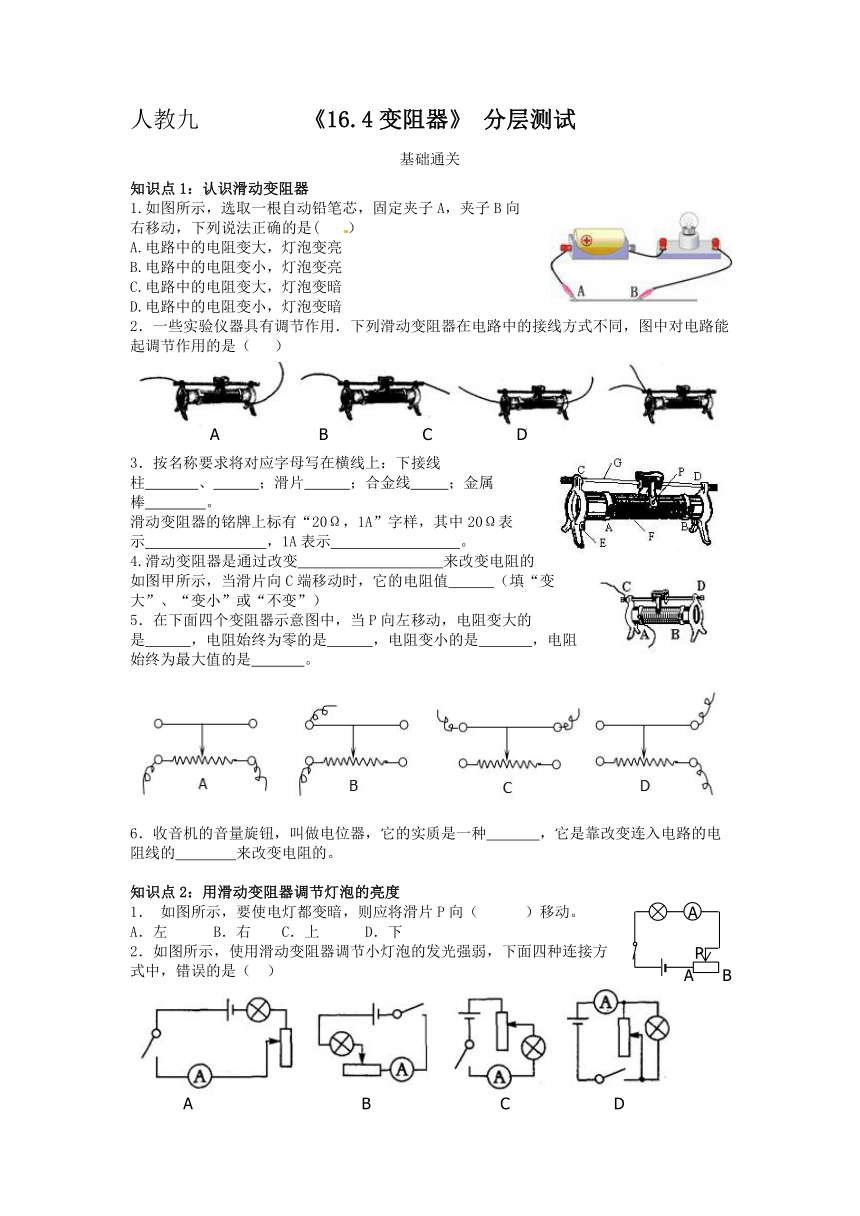

人教九 《16.4变阻器》 分层测试
基础通关
知识点1：认识滑动变阻器
1.如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是( ）
A.电路中的电阻变大，灯泡变亮
B.电路中的电阻变小，灯泡变亮
C.电路中的电阻变大，灯泡变暗
D.电路中的电阻变小，灯泡变暗
2．一些实验仪器具有调节作用．下列滑动变阻器在电路中的接线方式不同，图中对电路能起调节作用的是（ ）
3．按名称要求将对应字母写在横线上：下接线柱 、 ；滑片 ；合金线 ；金属棒 。
滑动变阻器的铭牌上标有“20Ω，1A”字样，其中20Ω表示 ，1A表示 。
4.滑动变阻器是通过改变 来改变电阻的. 如图甲所示，当滑片向C端移动时，它的电阻值 （填“变大”、“变小”或“不变”）
5．在下面四个变阻器示意图中，当P向左移动，电阻变大的是 ，电阻始终为零的是 ，电阻变小的是 ，电阻始终为最大值的是 。
6．收音机的音量旋钮，叫做电位器，它的实质是一种 ，它是靠改变连入电路的电阻线的 来改变电阻的。
知识点2：用滑动变阻器调节灯泡的亮度
1． 如图所示，要使电灯都变暗，则应将滑片P向（ ）移动。
A．左 B．右 C．上 D．下
2．如图所示，使用滑动变阻器调节小灯泡的发光强弱，下面四种连接方式中，错误的是（ ）

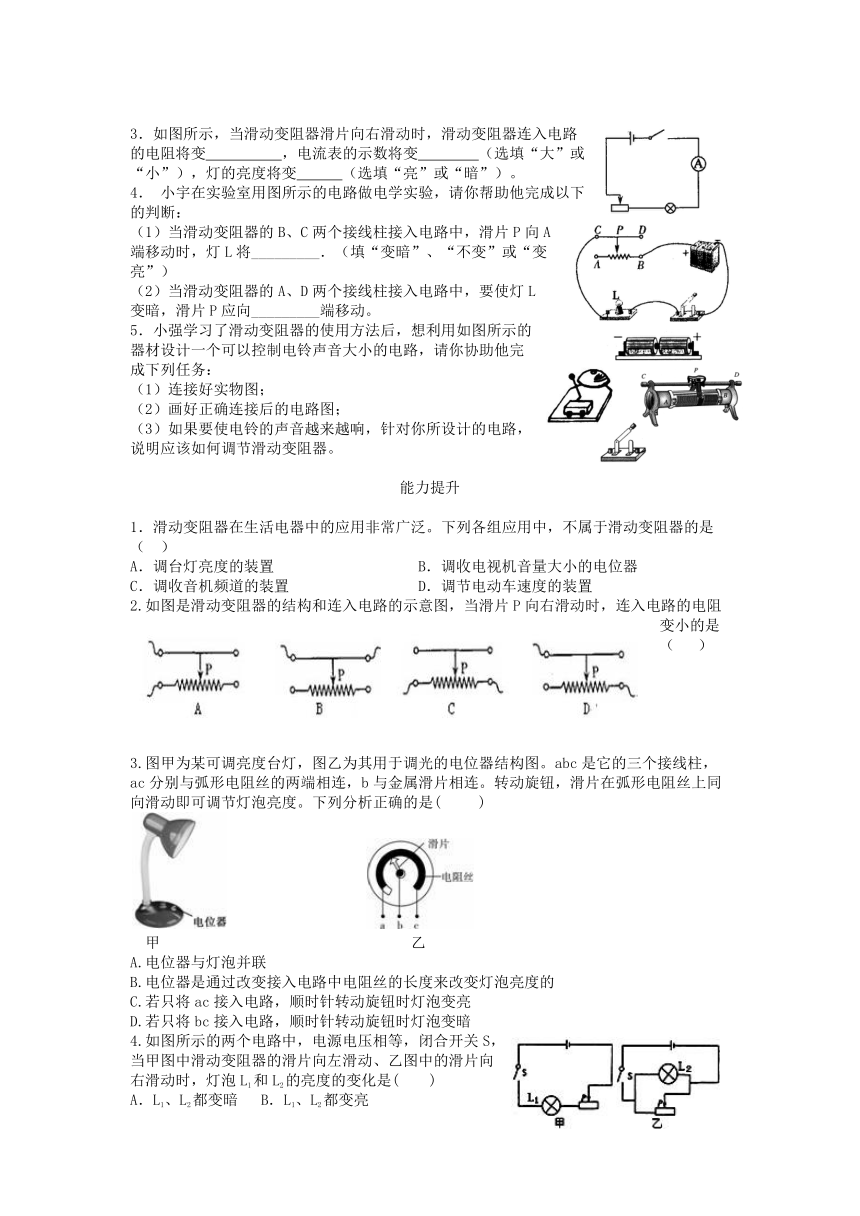

3．如图所示，当滑动变阻器滑片向右滑动时，滑动变阻器连入电路的电阻将变 ，电流表的示数将变 （选填“大”或“小”），灯的亮度将变 （选填“亮”或“暗”）。
4． 小宇在实验室用图所示的电路做电学实验，请你帮助他完成以下的判断：
（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将_________．（填“变暗”、“不变”或“变亮”）
（2）当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向_________端移动。
5．小强学习了滑动变阻器的使用方法后，想利用如图所示的器材设计一个可以控制电铃声音大小的电路，请你协助他完成下列任务：
（1）连接好实物图；
（2）画好正确连接后的电路图；
（3）如果要使电铃的声音越来越响，针对你所设计的电路，说明应该如何调节滑动变阻器。
能力提升
1．滑动变阻器在生活电器中的应用非常广泛。下列各组应用中，不属于滑动变阻器的是（ ）
A．调台灯亮度的装置 B．调收电视机音量大小的电位器
C．调收音机频道的装置 D．调节电动车速度的装置
2.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（ ）
3.图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图。abc是它的三个接线柱，ac分别与弧形电阻丝的两端相连，b与金属滑片相连。转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。下列分析正确的是( )

甲 乙
A.电位器与灯泡并联
B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C.若只将ac接入电路，顺时针转动旋钮时灯泡变亮
D.若只将bc接入电路，顺时针转动旋钮时灯泡变暗
4.如图所示的两个电路中，电源电压相等，闭合开关S，当甲图中滑动变阻器的滑片向左滑动、乙图中的滑片向右滑动时，灯泡L1和L2的亮度的变化是( )
A．L1、L2都变暗 B．L1、L2都变亮
C．L1变亮，L2变暗 D．L1变亮，L2的亮度不变

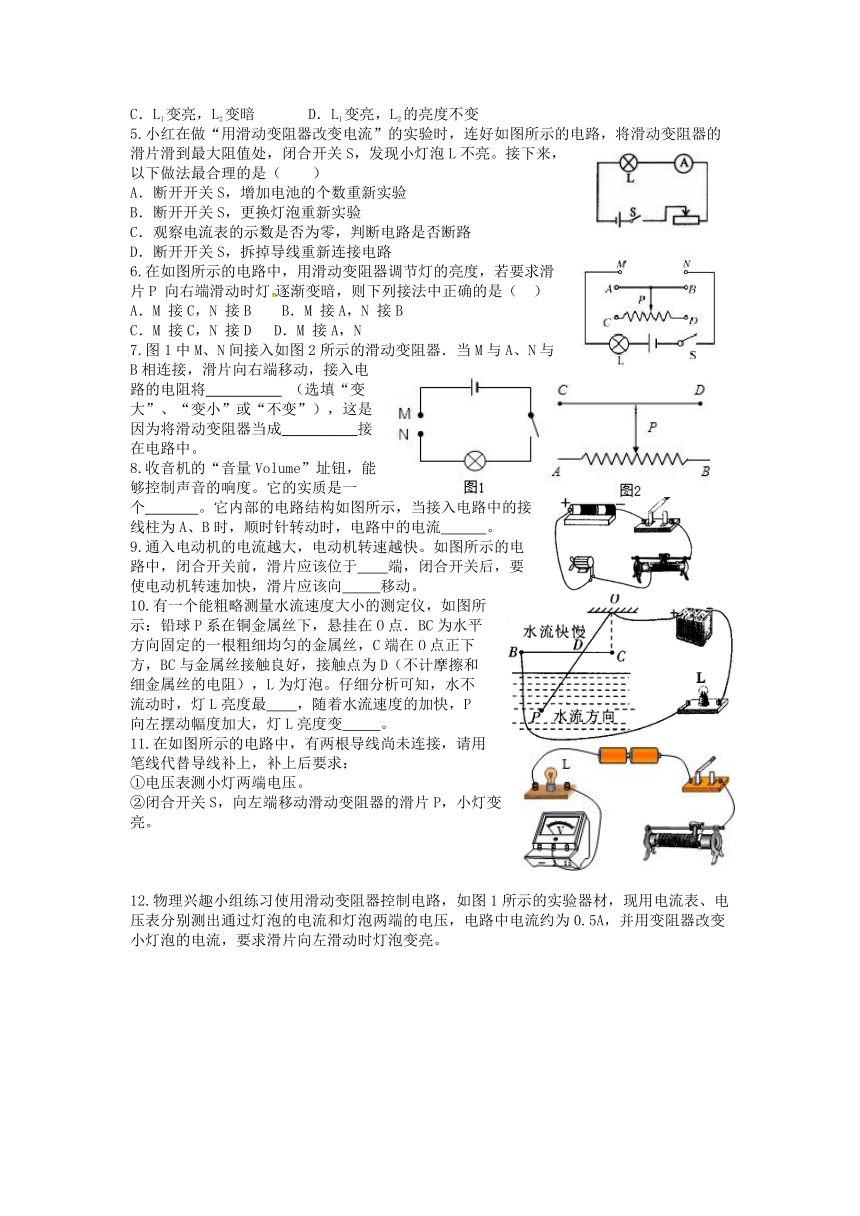

5.小红在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S，发现小灯泡L不亮。接下来，以下做法最合理的是（ ）
A．断开开关S，增加电池的个数重新实验
B．断开开关S，更换灯泡重新实验
C．观察电流表的示数是否为零，判断电路是否断路
D．断开开关S，拆掉导线重新连接电路
6.在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P 向右端滑动时灯逐渐变暗，则下列接法中正确的是（　）
A．M 接C，N 接B　　B．M 接A，N 接B 　
C．M 接C，N 接D 　D．M 接A，N
7.图1中M、N间接入如图2所示的滑动变阻器．当M与A、N与B相连接，滑片向右端移动，接入电路的电阻将__________ （选填“变大”、“变小”或“不变”），这是因为将滑动变阻器当成__________接在电路中。
8.收音机的“音量Volume”址钮，能够控制声音的响度。它的实质是一个 。它内部的电路结构如图所示，当接入电路中的接线柱为A、B时，顺时针转动时，电路中的电流 。
9.通入电动机的电流越大，电动机转速越快。如图所示的电路中，闭合开关前，滑片应该位于 端，闭合开关后，要使电动机转速加快，滑片应该向 移动。
10.有一个能粗略测量水流速度大小的测定仪，如图所示：铅球P系在铜金属丝下，悬挂在O点．BC为水平方向固定的一根粗细均匀的金属丝，C端在O点正下方，BC与金属丝接触良好，接触点为D（不计摩擦和细金属丝的电阻），L为灯泡。仔细分析可知，水不流动时，灯L亮度最 ，随着水流速度的加快，P向左摆动幅度加大，灯L亮度变 。
11.在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上，补上后要求：
①电压表测小灯两端电压。
②闭合开关S，向左端移动滑动变阻器的滑片P，小灯变亮。
12.物理兴趣小组练习使用滑动变阻器控制电路，如图1所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向左滑动时灯泡变亮。
（1）按要求连接实物图1并在方框内画出相应的电路图．
（2）连接电路时开关应处于　　状态，滑动变阻器的滑片应处于　　（A或B）端。
（3）滑片P向左移动时，电流表示数变　　，灯泡亮度　　（选填“变亮”、“变暗”或“不变”）。
（4）在某一测量瞬间发现电压表和电流表的示数如图3所示，则电压表示数为　　V，电流表示数为　　A。
（5）如移动滑片P发现两表示数均比较小且不变，则原因为　　 。
智力闯关
1．如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（　　）
电压表正接线柱与其他接线柱连接情况 电压表示数/V
与B接线柱连接 3
与D接线柱连接 3
与F接线柱连接 3
与H接线柱连接 3
2.小英在做用滑动变阻器改变灯泡亮度的实验时，连接了如图所示的电路．她闭合开关S后，发现灯泡L不亮，她将滑动变阻器的滑片P从右端滑动到左端，再滑动到右端的过程中，灯泡L始终不发光．为了排除电路故障，小英用量程为0～3V的电压表进行检查判断．她将电压表的负接线柱与A接线柱连接，电压表正接线柱与其他接线柱连接，对应出现的电压表示数如表所示．
根据以上信息，可判断　　段电路一定出现了故障．
参考答案
基础通关
知识点1：
1.C 2.A
3.A、B；P；F；CD；滑动变阻器的最大阻值为20Ω；允许通过滑动变阻器的电流为1A
4. 连入电路中的电阻线的长度；变小
5. B；C；D；A
6.变阻器；长度
知识点2：
1.B 2.D 3.小；大；亮 4.变暗；D
5. （1）如右图
（2）电路图画法：电铃、滑动变阻器、开关、电源串联即可
（3）向左调节滑动变阻器的滑片
能力提升
1.C 提示：滑动变阻器的作用是改变电路中的电流或电压
2.D
3.B
4.D 解：对于L1所在电路来说，L1与滑动变阻器串联，当滑片P向左移动时，滑动变阻器的阻值变小，通过灯L1的电流变大，故L1变亮；对于L2所在电路来说，L2与滑动变阻器并联，无论滑片如何移动，灯L2两端电压始终等于电源电压，不发生变化，故灯L2亮度不变．
故选D．
5.C
6.A
7.不变；定值电阻
8.滑动变阻器；减小
提示：B所接的位置为滑片，AC为电阻，当接入电路中的接线柱为A、B时，顺时针转动时，电路中电阻在增大，电流会减小
9.右；左
提示：连接电路时，滑动变阻器的滑片应该位于最大阻值端；要使电动机的转速加快，就应该使滑动变阻器连入电路的电阻减小
10.暗；亮
提示：据图可知，水流速度越大，电阻丝BC连入电路的阻值就越小，通过灯泡的电流就会较大，灯泡就会较亮
11提示：向左端移动滑动变阻器的滑片，小灯变亮，说明滑动变阻器分压变小，灯泡两端电压变大，电压表示数变大；故将灯泡L右接线柱接到滑动变阻器的左下接线柱，灯L左接线柱与电压表负接线柱相连，如图所示：
12.（1）如图；（2）断开；B；（3）大；变亮；（4）2.6；0.26；（5）滑动变阻器的下面两个接线柱同时接入电路。
智力闯关
1.C 提示：滑动变阻器应该与被控制的电路串联，且灯泡不可以被短路。
2.AH
提示：电压表的负接线柱与A接线柱连接，电压表正接线柱与B接线柱连接，电压表有示数，说明电源完好；电压表正接线柱与D接线柱连接，电压表有示数，说明BD之间完好；电压表正接线柱与F接线柱连接，电压表有示数，说明BF之间完好；电压表正接线柱与H接线柱连接，电压表没有示数，说明BH之间完好，AH间有断路。
