15.4 电流的测量 核心巩固 2021-2022学年人教版物理九年级（含答案）

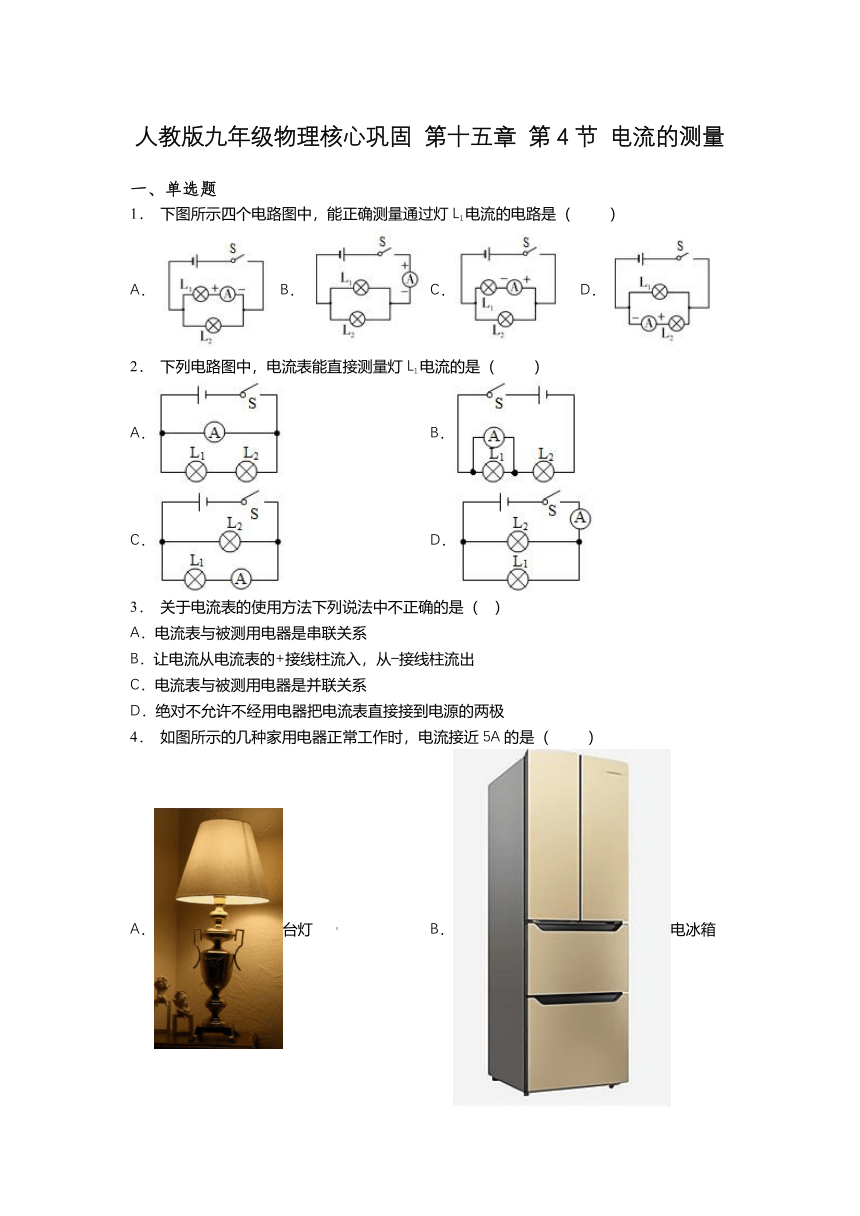

人教版九年级物理核心巩固 第十五章 第4节 电流的测量
一、单选题
1． 下图所示四个电路图中，能正确测量通过灯L1电流的电路是（ ）
A． B． C． D．
2． 下列电路图中，电流表能直接测量灯L1电流的是（ ）
A． B．
C． D．
3． 关于电流表的使用方法下列说法中不正确的是（ ）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从 接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极

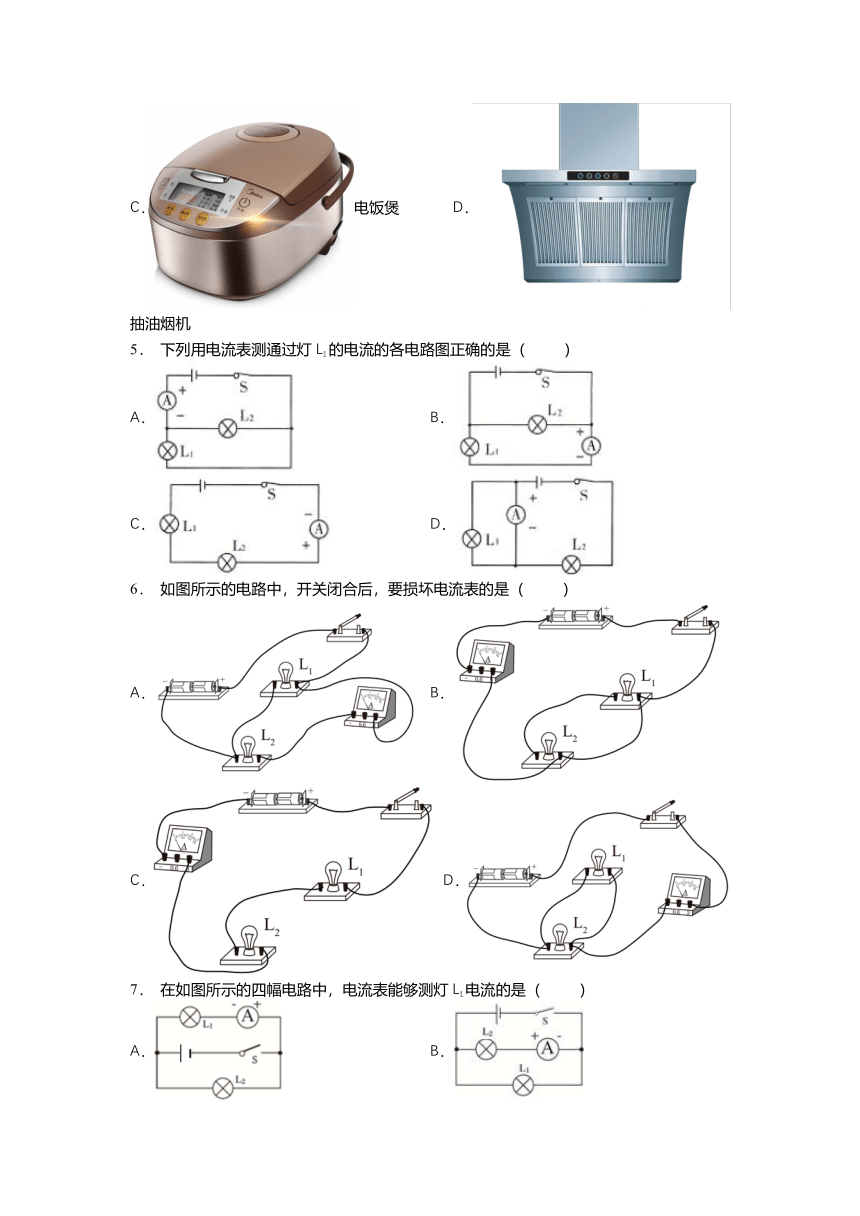

4． 如图所示的几种家用电器正常工作时，电流接近5A的是（ ）
A．台灯 B．电冰箱
C．电饭煲 D．抽油烟机
5． 下列用电流表测通过灯L1的电流的各电路图正确的是（ ）
A． B．
C． D．
6． 如图所示的电路中，开关闭合后，要损坏电流表的是（ ）
A． B．
C． D．
7． 在如图所示的四幅电路中，电流表能够测灯L1电流的是（ ）
A． B．
C． D．

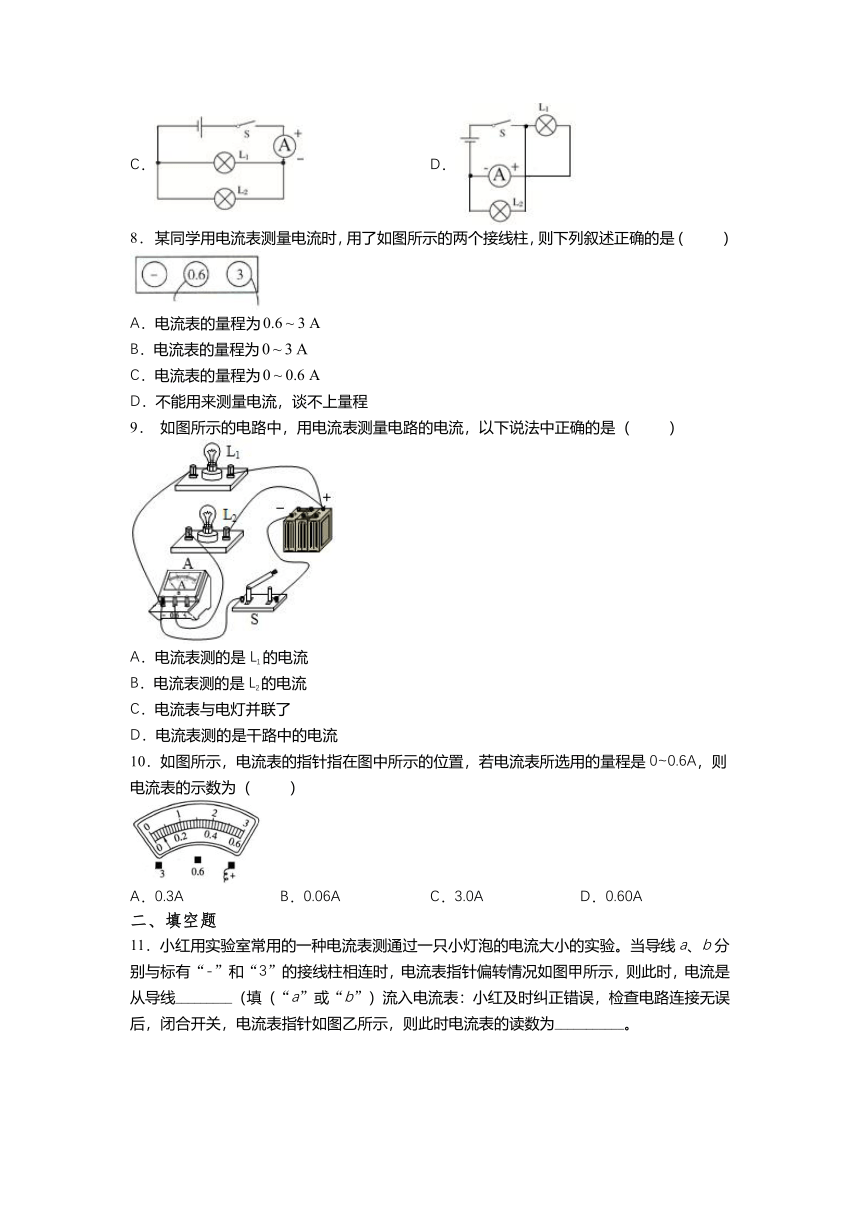

8． 某同学用电流表测量电流时，用了如图所示的两个接线柱，则下列叙述正确的是（ ）
A．电流表的量程为
B．电流表的量程为
C．电流表的量程为
D．不能用来测量电流，谈不上量程
9． 如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表测的是L1的电流
B．电流表测的是L2的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流
10．如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0~0.6A，则电流表的示数为（ ）
A．0.3A B．0.06A C．3.0A D．0.60A
二、填空题
11．小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线_________（填（“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为___________。
12．使用电流表测电路中的电流时先要校正指针零点，如果指针在零刻度线偏右处，未经校正，使用这个电流表测量电流时，测量结果比实际值_________。
13．电流表是用来测量________的仪器，电流表的测量范围叫________．要测量电路中通过某个元件的电流，必须把电流表与这个元件________起来，并且要使电流从电流表的________接线柱流进，从________接线柱流出．
14．表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（ A），0.5A＝______mA＝______ A
15．测量电流大小的仪表叫________，它的元件符号是________，电流表有两个量程，分别是________安和________安，测量普通白炽灯的电流用________的量程比较合适，这时它的分度值为________安．
16．如图所示的是对同一段电路先后两次测量的结果。甲采用的是________量程，示数是 ________A；乙采用的是_______量程，示数是 _________A。
17．某同学用电流表测量电流时，发现电流表指针偏转较小，这是因为________；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为________．
18．用电流表测电流时，应将电流表________（填“串”或“并”）联在电路中，在图1中补画一根导线，使开关闭合后电流表可测量通过小灯的电流_____。该电路接通后电流表的读数如图2所示，通过小灯的电流为________A。
19．读出如图1和如图2的电流表的示数。I1=_________A ，I2=_________A 。
20．2分钟内通过导体内某横截面的电荷量是12C．则电流是______A．
人教版物理九年级第十五章核心巩固 第4节 电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C C C C B D D B B
二、填空题
11．a 0.32A
12．偏大
13．电路电流 量程 串联 正 负
14．电流 500 0.5×106
15．电流表； 0～0.6；0～3；0～0.6A；0.02A
16．0A-3A2.40A-0.6A0.52
17．. 电流表量程选大了 电流表量程选小了
18．串 0.3
19．0.421.4
20．0.1
