15.5 串、并联电路中电流的规律 核心巩固 2021-2022学年人教版物理九年级

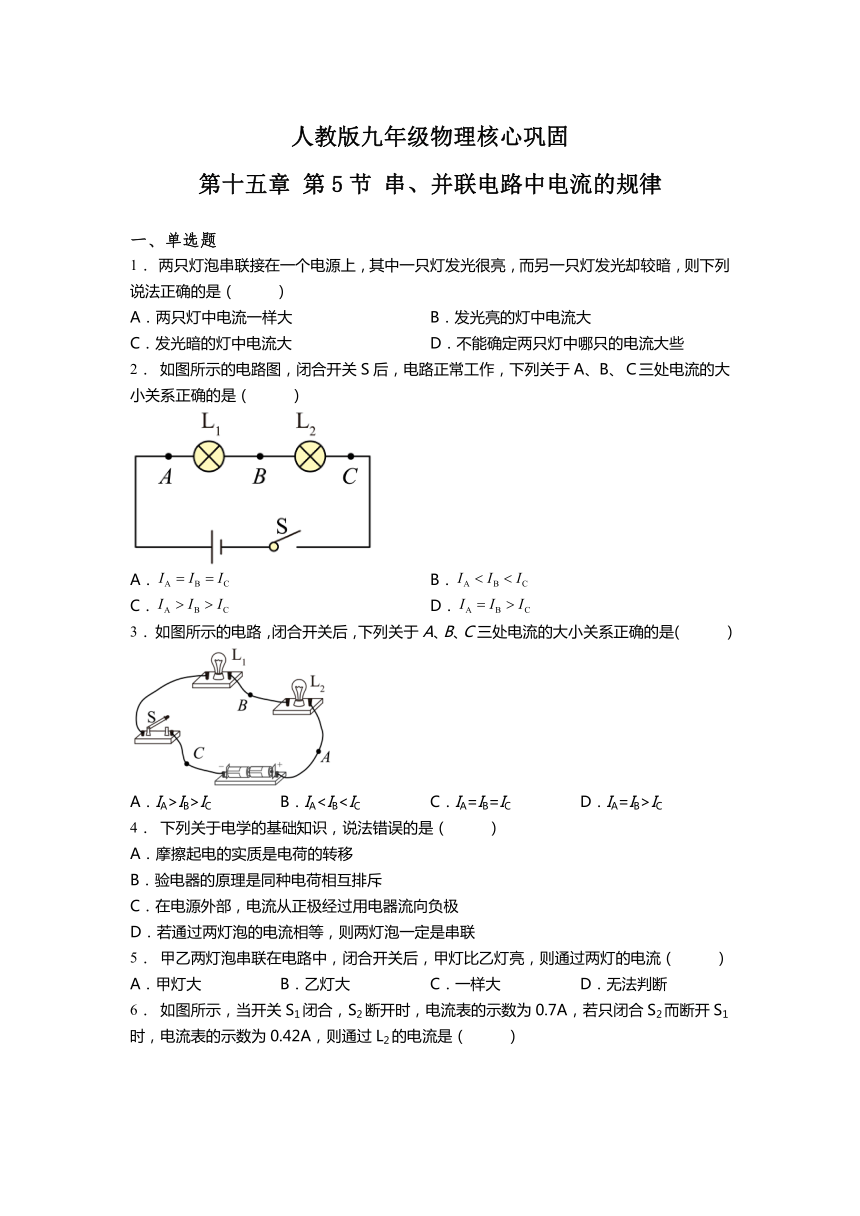

人教版九年级物理核心巩固
第十五章 第5节 串、并联电路中电流的规律
一、单选题
1． 两只灯泡串联接在一个电源上，其中一只灯发光很亮，而另一只灯发光却较暗，则下列说法正确的是（ ）
A．两只灯中电流一样大 B．发光亮的灯中电流大
C．发光暗的灯中电流大 D．不能确定两只灯中哪只的电流大些
2． 如图所示的电路图，闭合开关S后，电路正常工作，下列关于A、B、Ｃ三处电流的大小关系正确的是（ ）
A． B．
C． D．
3． 如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（ ）
A．IA>IB>IC B．IAIC
4． 下列关于电学的基础知识，说法错误的是（ ）
A．摩擦起电的实质是电荷的转移
B．验电器的原理是同种电荷相互排斥
C．在电源外部，电流从正极经过用电器流向负极
D．若通过两灯泡的电流相等，则两灯泡一定是串联
5． 甲乙两灯泡串联在电路中，闭合开关后，甲灯比乙灯亮，则通过两灯的电流（ ）
A．甲灯大 B．乙灯大 C．一样大 D．无法判断

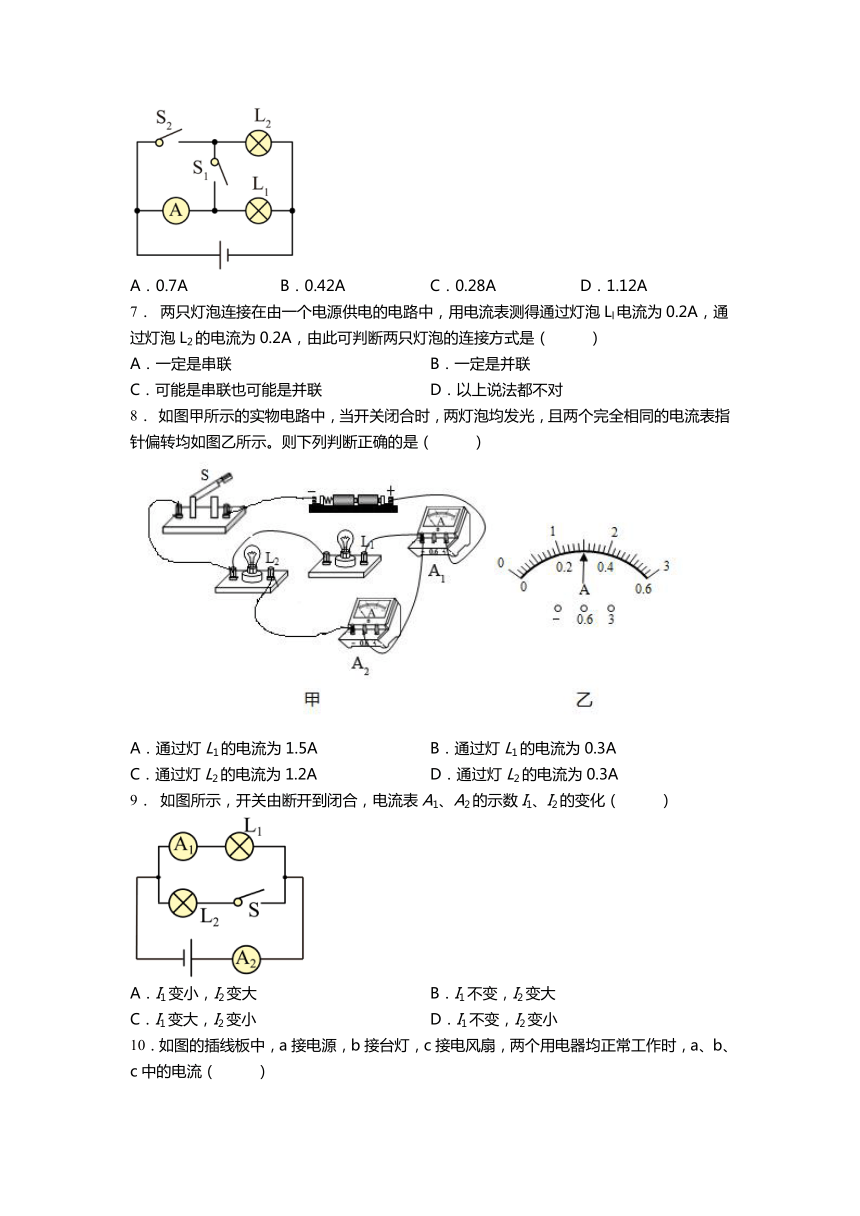

6． 如图所示，当开关S1闭合，S2断开时，电流表的示数为0.7A，若只闭合S2而断开S1时，电流表的示数为0.42A，则通过L2的电流是（ ）
A．0.7A B．0.42A C．0.28A D．1.12A
7． 两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.2A，通过灯泡L2的电流为0.2A，由此可判断两只灯泡的连接方式是（ ）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．以上说法都不对
8． 如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（ ）
A．通过灯L1的电流为1.5A B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A D．通过灯L2的电流为0.3A
9． 如图所示，开关由断开到闭合，电流表A1、A2的示数I1、I2的变化（ ）
A．I1变小，I2变大 B．I1不变，I2变大
C．I1变大，I2变小 D．I1不变，I2变小
10．如图的插线板中，a接电源，b接台灯，c接电风扇，两个用电器均正常工作时，a、b、c中的电流（ ）
A．a最大 B．b最大
C．c最大 D．一样大
二、填空题
11．如图（a）所示，当开关闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯中的电流是___________，电灯中的电流是___________，干路电流是___________。
12．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是______，在某次电学实验中发现电流表的指针往左偏转，你会告诉他这是因为______。
13．在如图所示的电路中，当开关和闭合、开关断开时，电流表和的示数分别为和，电流表的示数为______A。
14．当闭合下图所示的电路的开关时，电流表A1、A2的示数如下图甲和乙所示，则流过灯泡L1和L2的电流分别为______A和______A。
15．如图所示，电流表A1的示数为1.5 A，电流表A2的示数为0.8 A，则通过L1 的电流是________A。
16．根据如图所示电路，回答下列问题：
（1）当S1闭合、S2断开时，电流经过的电灯是_______。
（2）当S1、S2都闭合时，电流经过的电灯是_______。
17．在如图所示的电路中，闭合开关 S 后，两个相同的灯泡都能正常发光，电流表 A1、A2的示数之比为______。
18．如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，那么通过L1和L2的电流分别是______A和______A；电流表A3的读数是______A。
19．如图甲所示，当开关S2断开，S1、S3闭合时，能够发光的小灯泡有______；当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是______A。
20．如图所示电路中，电流表A1、与A2指针指示的位置如图所示，电流表A2读数是___________。
三、实验题
21．探究并联电路的电流规律.
装置图
实验步骤表格 1.按照图把两个灯泡L1、L2串联起来接在电源上；2.用电流表分别测出L1和L2和干路电流。3.将数据填入表格，详解数据，得出结论。电流表位置干路L2L1电流I/A0.30.20.14.讨论：并联电路中，_________。公式为：________。
问题讨论 1.在上图中，要求两个灯泡组成并联关系，然后与开关和电源连成电路，而电流表则可以测量单独流过灯泡L1的电流，请按上述要求连接电路。___________2实验过程中，电流表的示数为0.24A，请你在上面的标出接线柱和指针的位置。______
22．在“探究并联电路的电流特点”的实验中，小红同学选用两个规格相同的小灯泡组成了如图中图甲所示的并联电路，然后用一个电流表分别接在A、B、C三处去测量电流。
（1）右边的实物图测量的是左边电路图中的___________（填A、B或C）点的电流大小；
（2）下表是小红同学在实验中得到的实验数据，归纳出：___________。（符号表达式）
（3）请指出探究过程中存在的一个不妥之处：___________。
A点电流 B点电流 C点电流
0.16A 0.16A 0.32A
人教版物理九年级第十五章核心巩固 第5节 串、并联电路中电流的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A C D C C C D B A
二、填空题
11．
12．0.2 电流表正负接线柱接反
13．3
14．0.78 0.52
15．0.7
16．L3 当L1、L2、L3
17．
18．0.18 0.14 0.47
19．L1 0.8A
20．0.44A
三、实验题
21．干路电流等于各支路电流之和 I=I1+I2
22．C 选用规格相同的灯泡（只做了一次实验，结论具有偶然性）
