16.1电压同步练习 2021-2022学年度人教版初中物理九年级全一册（含答案）

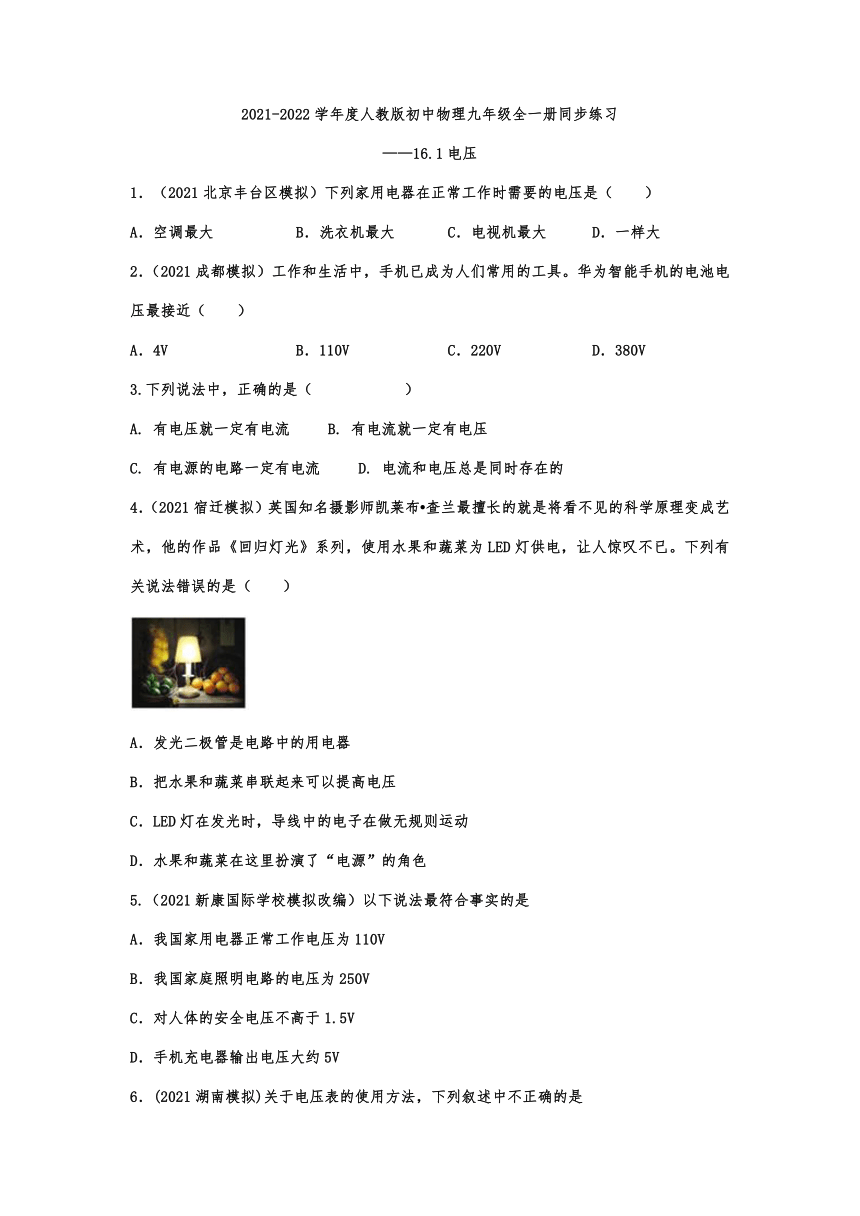

2021-2022学年度人教版初中物理九年级全一册同步练习
——16.1电压
1．（2021北京丰台区模拟）下列家用电器在正常工作时需要的电压是（　　）
A．空调最大 B．洗衣机最大 C．电视机最大 D．一样大
2．（2021成都模拟）工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（　　）
A．4V B．110V C．220V D．380V
3.下列说法中，正确的是（ ）
A. 有电压就一定有电流 B. 有电流就一定有电压
C. 有电源的电路一定有电流 D. 电流和电压总是同时存在的
4．（2021宿迁模拟）英国知名摄影师凯莱布 查兰最擅长的就是将看不见的科学原理变成艺术，他的作品《回归灯光》系列，使用水果和蔬菜为LED灯供电，让人惊叹不已。下列有关说法错误的是（　　）
A．发光二极管是电路中的用电器
B．把水果和蔬菜串联起来可以提高电压
C．LED灯在发光时，导线中的电子在做无规则运动
D．水果和蔬菜在这里扮演了“电源”的角色
5.（2021新康国际学校模拟改编）以下说法最符合事实的是
A．我国家用电器正常工作电压为110V
B．我国家庭照明电路的电压为250V
C．对人体的安全电压不高于1.5V
D．手机充电器输出电压大约5V

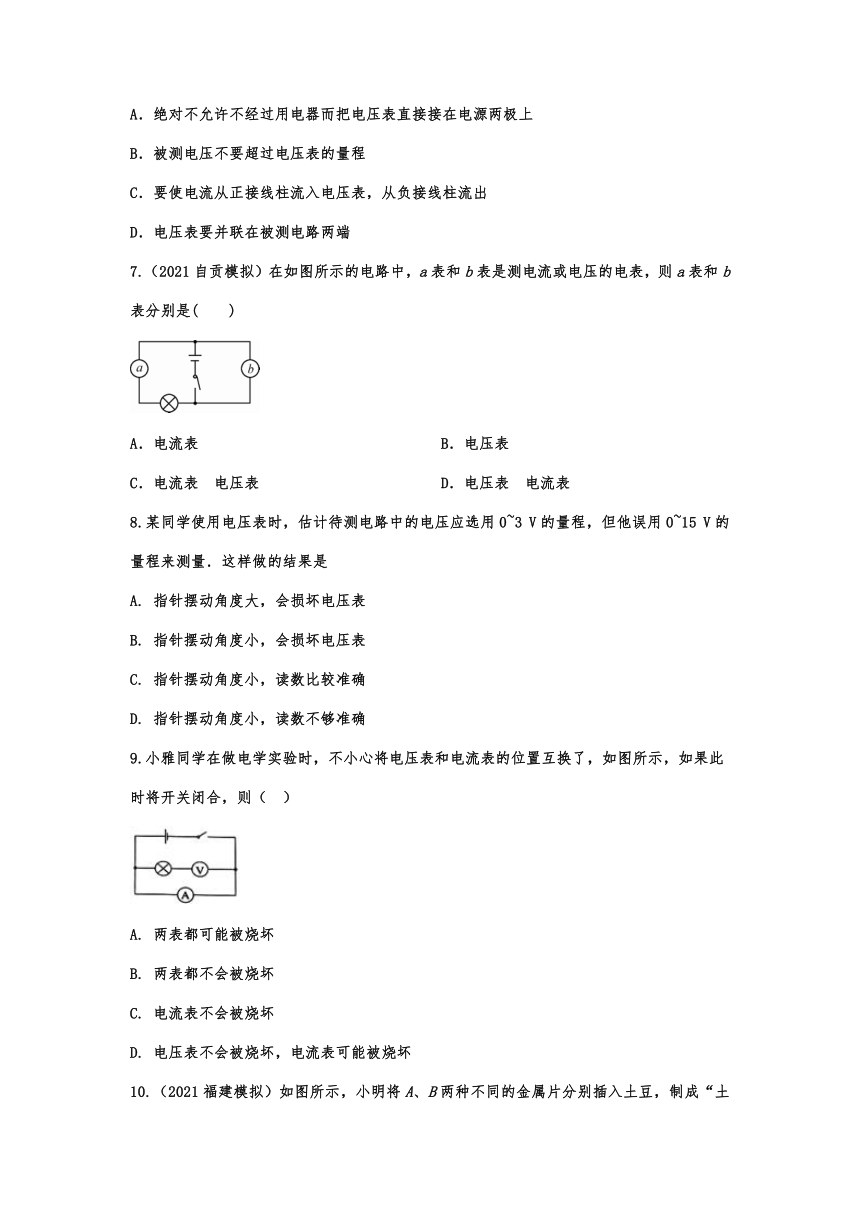

6．(2021湖南模拟)关于电压表的使用方法，下列叙述中不正确的是
A．绝对不允许不经过用电器而把电压表直接接在电源两极上
B．被测电压不要超过电压表的量程
C．要使电流从正接线柱流入电压表，从负接线柱流出
D．电压表要并联在被测电路两端
7.（2021自贡模拟）在如图所示的电路中，a表和b表是测电流或电压的电表，则a表和b表分别是(　　)
A．电流表　 B．电压表
C．电流表　电压表　 D．电压表　电流表
8.某同学使用电压表时，估计待测电路中的电压应选用0~3 V的量程，但他误用0~15 V的量程来测量．这样做的结果是
A. 指针摆动角度大，会损坏电压表
B. 指针摆动角度小，会损坏电压表
C. 指针摆动角度小，读数比较准确
D. 指针摆动角度小，读数不够准确
9.小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（ ）
A. 两表都可能被烧坏
B. 两表都不会被烧坏
C. 电流表不会被烧坏
D. 电压表不会被烧坏，电流表可能被烧坏

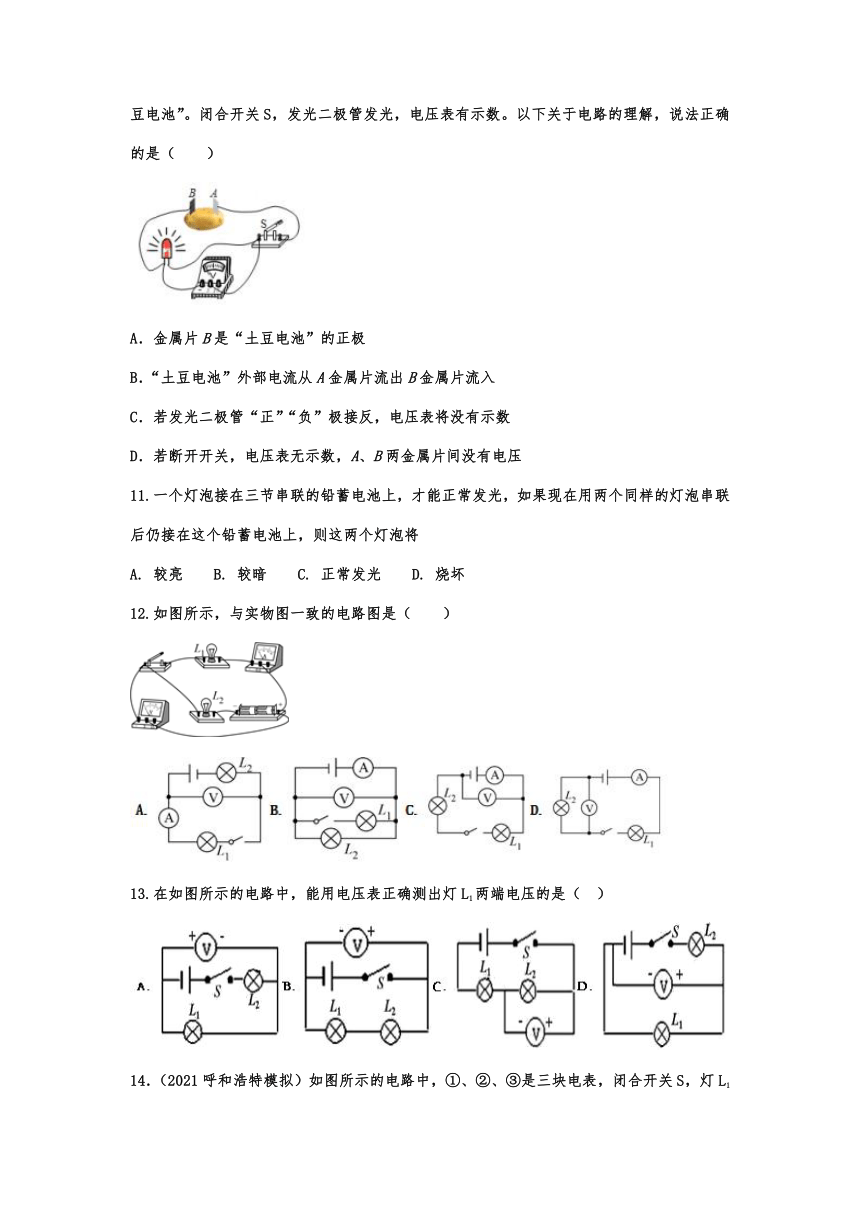

10.（2021福建模拟）如图所示，小明将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解，说法正确的是（　　）
A．金属片B是“土豆电池”的正极
B．“土豆电池”外部电流从A金属片流出B金属片流入
C．若发光二极管“正”“负”极接反，电压表将没有示数
D．若断开开关，电压表无示数，A、B两金属片间没有电压
11.一个灯泡接在三节串联的铅蓄电池上，才能正常发光，如果现在用两个同样的灯泡串联后仍接在这个铅蓄电池上，则这两个灯泡将
A. 较亮 B. 较暗 C. 正常发光 D. 烧坏
12.如图所示，与实物图一致的电路图是（ ）
13.在如图所示的电路中，能用电压表正确测出灯L1两端电压的是（ ）

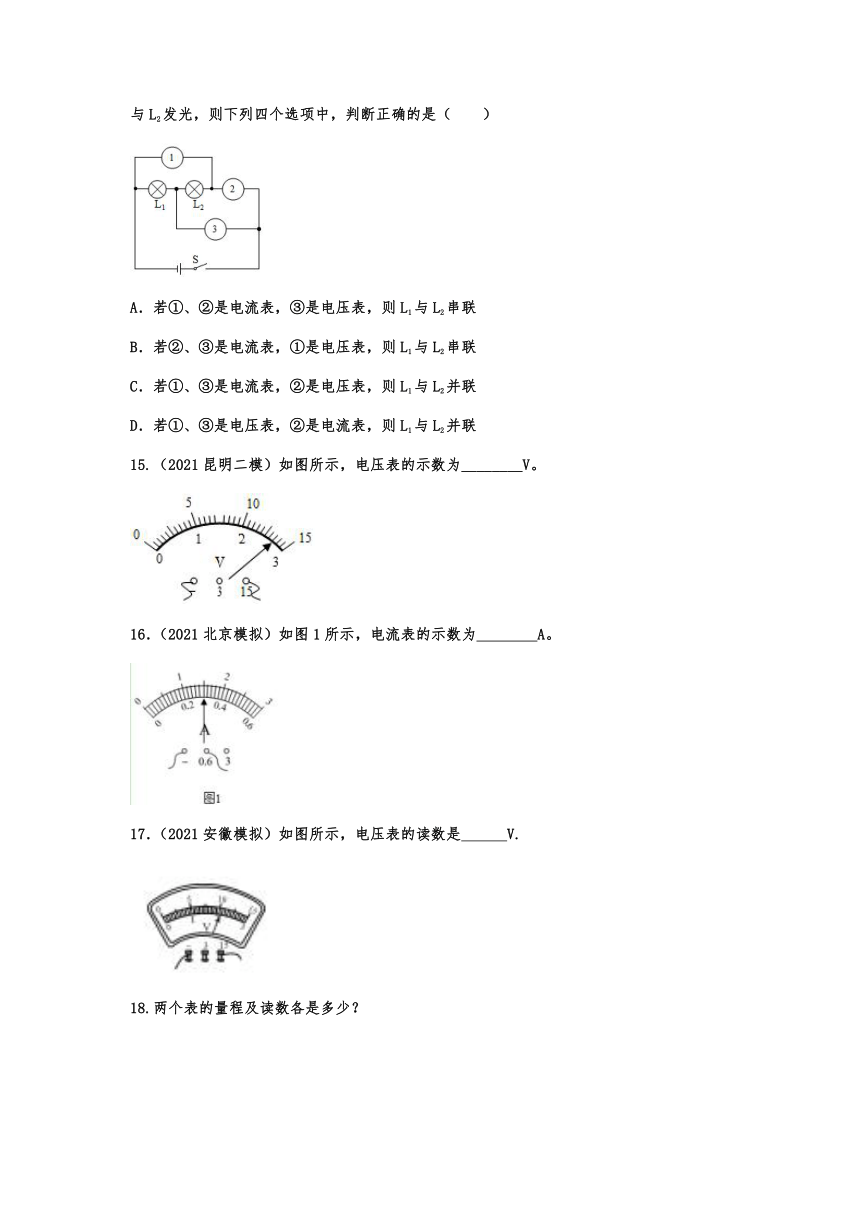

14．（2021呼和浩特模拟）如图所示的电路中，①、②、③是三块电表，闭合开关S，灯L1与L2发光，则下列四个选项中，判断正确的是（　　）
A．若①、②是电流表，③是电压表，则L1与L2串联
B．若②、③是电流表，①是电压表，则L1与L2串联
C．若①、③是电流表，②是电压表，则L1与L2并联
D．若①、③是电压表，②是电流表，则L1与L2并联
15.（2021昆明二模）如图所示，电压表的示数为________V。
16．（2021北京模拟）如图1所示，电流表的示数为　 　A。
17．（2021安徽模拟）如图所示，电压表的读数是 V.

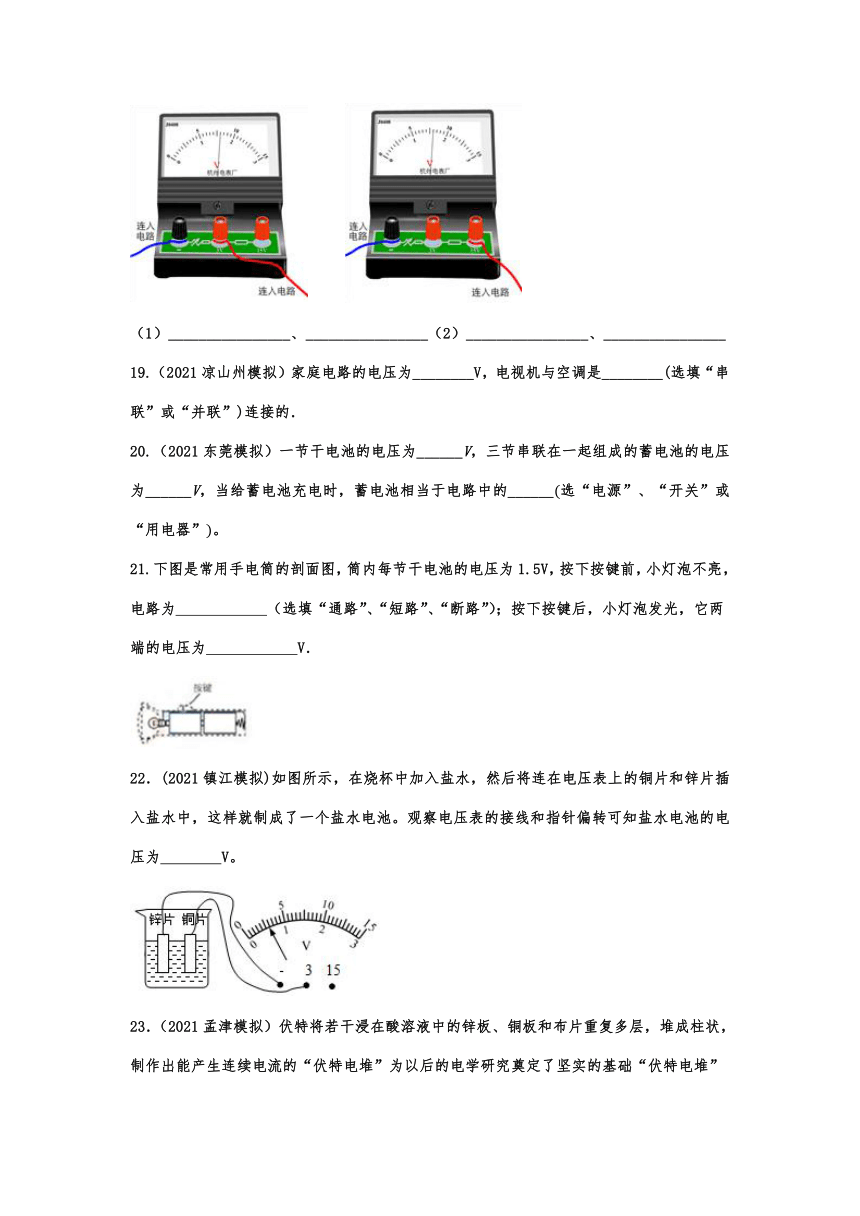

18.两个表的量程及读数各是多少？
（1）________________、________________（2）________________、________________
19.（2021凉山州模拟）家庭电路的电压为________V，电视机与空调是________(选填“串联”或“并联”)连接的．
20.（2021东莞模拟）一节干电池的电压为______V，三节串联在一起组成的蓄电池的电压为______V，当给蓄电池充电时，蓄电池相当于电路中的______选“电源”、“开关”或“用电器”。
21.下图是常用手电筒的剖面图，筒内每节干电池的电压为1.5V，按下按键前，小灯泡不亮，电路为 （选填“通路”、“短路”、“断路”）；按下按键后，小灯泡发光，它两端的电压为 V．
22．(2021镇江模拟)如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知盐水电池的电压为　 　V。
23．（2021孟津模拟）伏特将若干浸在酸溶液中的锌板、铜板和布片重复多层，堆成柱状，制作出能产生连续电流的“伏特电堆”为以后的电学研究奠定了坚实的基础“伏特电堆”是将　 　能转化为电能的装置。为了纪念伏特的贡献，人们将他的名字作为　 　（填物理量）的单位。
24.灯L1与L2串联,先用电压表测出灯L1两端的电压,如图所示,测 L2两端电压时,只将电压表接A的一端改接C,这种接法____(选填“正确”或“不正确” ) ,将会看到的现象是_______．理由是______________．
25.根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光．
26.根据实物图画出对应的电路图．
27.（2021张家界模拟）教室里的电灯与电脑是　 　联的。小明将铜片、锌片插入土豆，制成土豆电池。如图甲所示，闭合开关S1，发光二极管发光。为判断土豆电池的正、负极，他连接电路如图乙所示，试触开关S2，发现电压表的指针向左偏转，则铜片是土豆电池的　 　极。
28.果汁也能做电池.先向杯中倒人芭乐汁，再把分别接有导线的铜棒和铝棒插入芭乐汁中，作为电池的正负极，如图所示.一个芭乐电池就做成了.那么芭乐电池的正极是铜棒还是铝棒呢 给你电流表、电压表、低压发光二极管、开关各一个，导线若干，请选择其中合适的器材设计一个实验方案进行探究.(也可画图辅助说明)
29．（2021邵阳模拟）目前，口罩是抗击新冠疫情的重要防护用品已成为国际共识。自疫情爆发以来，我国已向世界各国捐赠和出口口罩一百多亿只，彰显了中国的大国情怀和国际担当。
（1）普通医用口罩由内、中、外三层构成，口罩外层具有防水作用，可阻断部分病毒通过飞沫传播。戴过的口罩内层会变得潮湿，将其晾干的过程中，水发生的物态变化是　 　，该过程　 　热。
（2）口罩中间层：熔喷布始终带有静电，则熔喷布属于　 　（填“导体”或“绝缘体）当不带电的病毒靠近熔喷布外表面时，会被熔喷布吸附，使病毒不能通过熔喷布从而阻断病毒的传播。若制作熔喷布的高压设备输出的电压为22kV，该电压为家庭电路电压的　 　倍。
2021-2022学年度人教版初中物理九年级全一册同步练习
——16.1电压参考答案
1．（2021北京丰台区模拟）下列家用电器在正常工作时需要的电压是（　　）
A．空调最大 B．洗衣机最大 C．电视机最大 D．一样大
【答案】D。
2．（2021成都模拟）工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（　　）
A．4V B．110V C．220V D．380V
【答案】A
3.下列说法中，正确的是（ ）
A. 有电压就一定有电流 B. 有电流就一定有电压
C. 有电源的电路一定有电流 D. 电流和电压总是同时存在的
【答案】B
4．（2021宿迁模拟）英国知名摄影师凯莱布 查兰最擅长的就是将看不见的科学原理变成艺术，他的作品《回归灯光》系列，使用水果和蔬菜为LED灯供电，让人惊叹不已。下列有关说法错误的是（　　）
A．发光二极管是电路中的用电器
B．把水果和蔬菜串联起来可以提高电压
C．LED灯在发光时，导线中的电子在做无规则运动
D．水果和蔬菜在这里扮演了“电源”的角色
【答案】C。
5.（2021新康国际学校模拟改编）以下说法最符合事实的是
A．我国家用电器正常工作电压为110V
B．我国家庭照明电路的电压为250V
C．对人体的安全电压不高于1.5V
D．手机充电器输出电压大约5V
【答案】D
6．(2021湖南模拟)关于电压表的使用方法，下列叙述中不正确的是
A．绝对不允许不经过用电器而把电压表直接接在电源两极上
B．被测电压不要超过电压表的量程
C．要使电流从正接线柱流入电压表，从负接线柱流出
D．电压表要并联在被测电路两端
【答案】A
7.（2021自贡模拟）在如图所示的电路中，a表和b表是测电流或电压的电表，则a表和b表分别是(　　)
A．电流表　 B．电压表
C．电流表　电压表　 D．电压表　电流表
【答案】C　
8.某同学使用电压表时，估计待测电路中的电压应选用0~3 V的量程，但他误用0~15 V的量程来测量．这样做的结果是
A. 指针摆动角度大，会损坏电压表
B. 指针摆动角度小，会损坏电压表
C. 指针摆动角度小，读数比较准确
D. 指针摆动角度小，读数不够准确
【答案】D
9.小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（ ）
A. 两表都可能被烧坏
B. 两表都不会被烧坏
C. 电流表不会被烧坏
D. 电压表不会被烧坏，电流表可能被烧坏
【答案】D
10.（2021福建模拟）如图所示，小明将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解，说法正确的是（　　）
A．金属片B是“土豆电池”的正极
B．“土豆电池”外部电流从A金属片流出B金属片流入
C．若发光二极管“正”“负”极接反，电压表将没有示数
D．若断开开关，电压表无示数，A、B两金属片间没有电压
【答案】B　
11.一个灯泡接在三节串联的铅蓄电池上，才能正常发光，如果现在用两个同样的灯泡串联后仍接在这个铅蓄电池上，则这两个灯泡将
A. 较亮 B. 较暗 C. 正常发光 D. 烧坏
【答案】B
12.如图所示，与实物图一致的电路图是（ ）
【答案】A
13.在如图所示的电路中，能用电压表正确测出灯L1两端电压的是（ ）
【答案】D
14．（2021呼和浩特模拟）如图所示的电路中，①、②、③是三块电表，闭合开关S，灯L1与L2发光，则下列四个选项中，判断正确的是（　　）
A．若①、②是电流表，③是电压表，则L1与L2串联
B．若②、③是电流表，①是电压表，则L1与L2串联
C．若①、③是电流表，②是电压表，则L1与L2并联
D．若①、③是电压表，②是电流表，则L1与L2并联
【答案】C。
15.（2021昆明二模）如图所示，电压表的示数为________V。
【答案】13.5。
16．（2021北京模拟）如图1所示，电流表的示数为　 　A。
【答案】0.3。
17．（2021安徽模拟）如图所示，电压表的读数是 V.
【答案】10.5
18.两个表的量程及读数各是多少？
（1）________________、________________（2）________________、________________
【答案】 (1). 量程0~3V 1.6V (2).量程0~15V 8V
19.（2021凉山州模拟）家庭电路的电压为________V，电视机与空调是________(选填“串联”或“并联”)连接的．
【答案】220　并联　
20.（2021东莞模拟）一节干电池的电压为______V，三节串联在一起组成的蓄电池的电压为______V，当给蓄电池充电时，蓄电池相当于电路中的______选“电源”、“开关”或“用电器”。
【答案】1.5 6 用电器
21.下图是常用手电筒的剖面图，筒内每节干电池的电压为1.5V，按下按键前，小灯泡不亮，电路为 （选填“通路”、“短路”、“断路”）；按下按键后，小灯泡发光，它两端的电压为 V．
【答案】断路 3
22．(2021镇江模拟)如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知盐水电池的电压为　 　V。
【答案】0.6。
23．（2021孟津模拟）伏特将若干浸在酸溶液中的锌板、铜板和布片重复多层，堆成柱状，制作出能产生连续电流的“伏特电堆”为以后的电学研究奠定了坚实的基础“伏特电堆”是将　 　能转化为电能的装置。为了纪念伏特的贡献，人们将他的名字作为　 　（填物理量）的单位。
【答案】化学；电压。
24.灯L1与L2串联,先用电压表测出灯L1两端的电压,如图所示,测 L2两端电压时,只将电压表接A的一端改接C,这种接法____(选填“正确”或“不正确” ) ,将会看到的现象是_______．理由是______________．
【答案】 (1). 不正确 (2). 电压表指针反向偏转 (3). 电压表正、负接线柱接反了
25.根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光．
【答案】
26.根据实物图画出对应的电路图．
【答案】
27.（2021张家界模拟）教室里的电灯与电脑是　 　联的。小明将铜片、锌片插入土豆，制成土豆电池。如图甲所示，闭合开关S1，发光二极管发光。为判断土豆电池的正、负极，他连接电路如图乙所示，试触开关S2，发现电压表的指针向左偏转，则铜片是土豆电池的　 　极。
【答案】并；正。
28.果汁也能做电池.先向杯中倒人芭乐汁，再把分别接有导线的铜棒和铝棒插入芭乐汁中，作为电池的正负极，如图所示.一个芭乐电池就做成了.那么芭乐电池的正极是铜棒还是铝棒呢 给你电流表、电压表、低压发光二极管、开关各一个，导线若干，请选择其中合适的器材设计一个实验方案进行探究.(也可画图辅助说明)
【答案】方案一：将电压表的正、负接线柱分别与铜棒和铝棒相连接，若电压表指针向右偏转，则正接线柱接的是正极，负接线柱接的是负极，反之则相反.方案二：将电流表、开关串联接在铜棒和铝棒之间，闭合开关，若电流表向右偏转，则靠近正接线柱的那端是正极，另一端是负极，反之则相反.方案三：将低压发光二极管、开关串联接在铜棒和铝棒之间，闭合开关，若二极管发光，则靠近发光二极管正极的一端是正极，另一端是负极，反之则相反.(任选其一)。
29．（2021邵阳模拟）目前，口罩是抗击新冠疫情的重要防护用品已成为国际共识。自疫情爆发以来，我国已向世界各国捐赠和出口口罩一百多亿只，彰显了中国的大国情怀和国际担当。
（1）普通医用口罩由内、中、外三层构成，口罩外层具有防水作用，可阻断部分病毒通过飞沫传播。戴过的口罩内层会变得潮湿，将其晾干的过程中，水发生的物态变化是　 　，该过程　 　热。
（2）口罩中间层：熔喷布始终带有静电，则熔喷布属于　 　（填“导体”或“绝缘体）当不带电的病毒靠近熔喷布外表面时，会被熔喷布吸附，使病毒不能通过熔喷布从而阻断病毒的传播。若制作熔喷布的高压设备输出的电压为22kV，该电压为家庭电路电压的　 　倍。
【答案】（1）汽化；吸；（2）绝缘体 100。
