16.1电压课时训练------2021-2022学年人教版九年级上册物理（含答案）

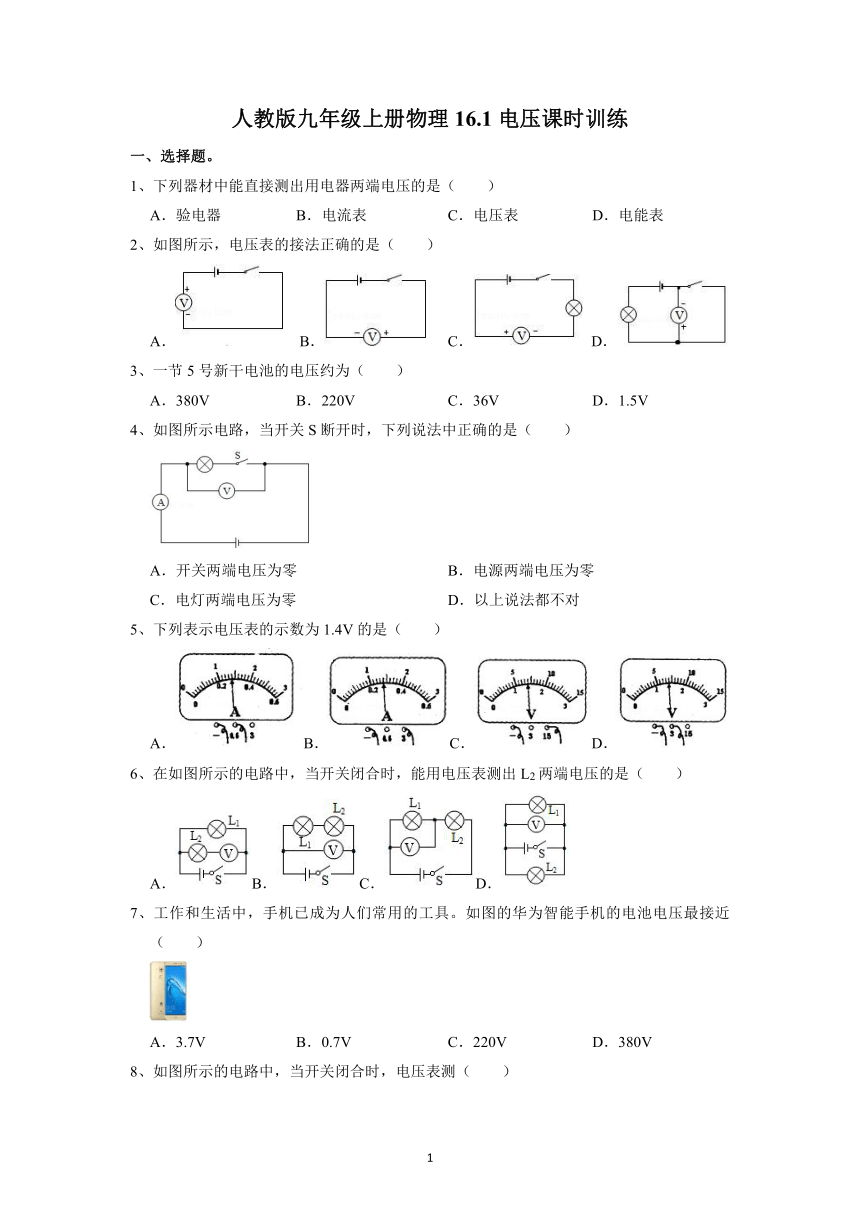

人教版九年级上册物理16.1电压课时训练
一、选择题。
1、下列器材中能直接测出用电器两端电压的是（　　）
A．验电器 B．电流表 C．电压表 D．电能表
2、如图所示，电压表的接法正确的是（　　）
A． B． C． D．
3、一节5号新干电池的电压约为（　　）
A．380V B．220V C．36V D．1.5V
4、如图所示电路，当开关S断开时，下列说法中正确的是（　　）
A．开关两端电压为零 B．电源两端电压为零
C．电灯两端电压为零 D．以上说法都不对
5、下列表示电压表的示数为1.4V的是（　　）
A．B．C．D．
6、在如图所示的电路中，当开关闭合时，能用电压表测出L2两端电压的是（　　）
A．B．C．D．
7、工作和生活中，手机已成为人们常用的工具。如图的华为智能手机的电池电压最接近（　　）
A．3.7V B．0.7V C．220V D．380V

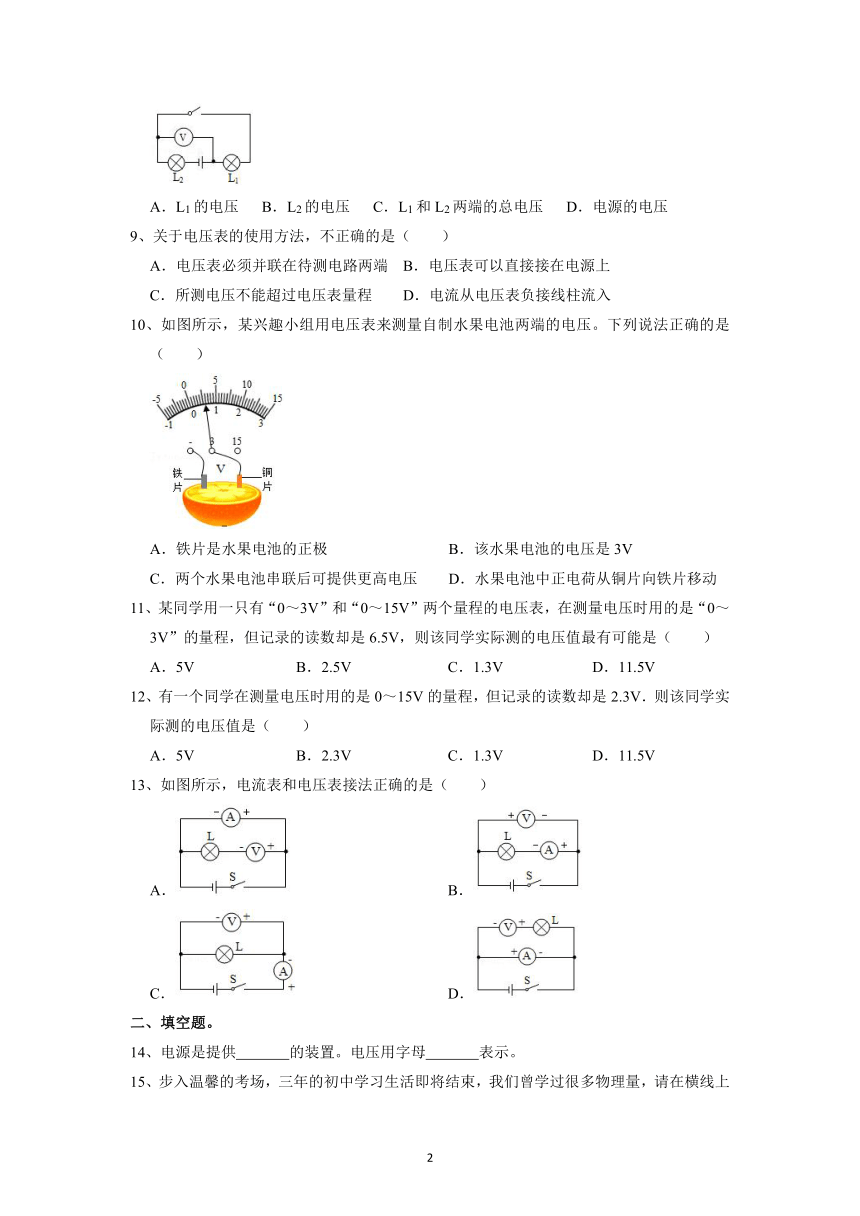

8、如图所示的电路中，当开关闭合时，电压表测（　　）
A．L1的电压 B．L2的电压 C．L1和L2两端的总电压 D．电源的电压
9、关于电压表的使用方法，不正确的是（　　）
A．电压表必须并联在待测电路两端 B．电压表可以直接接在电源上
C．所测电压不能超过电压表量程 D．电流从电压表负接线柱流入
10、如图所示，某兴趣小组用电压表来测量自制水果电池两端的电压。下列说法正确的是（　　）
A．铁片是水果电池的正极 B．该水果电池的电压是3V
C．两个水果电池串联后可提供更高电压 D．水果电池中正电荷从铜片向铁片移动
11、某同学用一只有“0～3V”和“0～15V”两个量程的电压表，在测量电压时用的是“0～3V”的量程，但记录的读数却是6.5V，则该同学实际测的电压值最有可能是（　　）
A．5V B．2.5V C．1.3V D．11.5V
12、有一个同学在测量电压时用的是0～15V的量程，但记录的读数却是2.3V．则该同学实际测的电压值是（　　）
A．5V B．2.3V C．1.3V D．11.5V
13、如图所示，电流表和电压表接法正确的是（　　）
A． B．
C． D．
二、填空题。
14、电源是提供　 　的装置。电压用字母　 　表示。
15、步入温馨的考场，三年的初中学习生活即将结束，我们曾学过很多物理量，请在横线上填上相应的物理量的大小：声呐和倒车雷达在空气中的波速为　 　，人体的安全电压为　 　V。
16、电压的单位：
（1）在国际单位制中，电压的单位是　 　，简称　 　，符号是　 　。
（2）电压的单位中，比“伏”大的单位还有　 　，比伏小的单位还有　 　、　 　。
（3）换算关系：1kV＝　 　V；1V＝　 　mV。
17、实验室中常用的电压表有两个量程：①0～3V，分度值是　 　V；②0～15V，分度值是　 　V。
18、如图所示，图甲中电压表的分度值为 　 　V，读数为 　 　V；若使用前出现如图乙所示的情况，则原因是 　 　。
19、如图所示各电压表的示数各是多少？答：　 　； 　 　； 　 　。
20、如图所示电路图中，电压表测量的是灯泡 　 　两端电压。
21、如图所示电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，则甲接 　 　，乙接 　 　。
22、一节新干电池的电压为　 　伏，日常生活中，人们常用几节干电池　 　（选填“串联”或“并联”）后为一些如手电筒、小型收音机等小的用电器供电。在实验室中，测量电流的仪器是　 　。
三、作图题。
23、如图，请在圈内填入合适的电表，使L1、L2组成并联电路。
24、如图所示，在圆圈内分别填入正确的电表符号，使开关闭合后两灯都能发光。
人教版九年级上册16.1电压课时训练
参考答案
一、选择题。
1．C； 2．A； 3．D； 4．C； 5．D； 6．D； 7．A； 8．A； 9．D； 10．C； 11．C； 12．D； 13．C；
二、填空题。
14．电压；U； 15．340m/s；不高于36； 16．伏特；伏；V；千伏；毫伏；微伏；1000；1000； 17．0.1；0.5； 18．0.1；2.3；电压表没有调零； 19．2.3V；11.5V；8V； 20．L1； 21．电流表；电压表； 22．1.5；串联；电流表；
三、作图题。
23、
24、
