人教版八年级物理上册 4.1光的直线传播~4.3平面镜成像 达标训练 (word版，含答案)

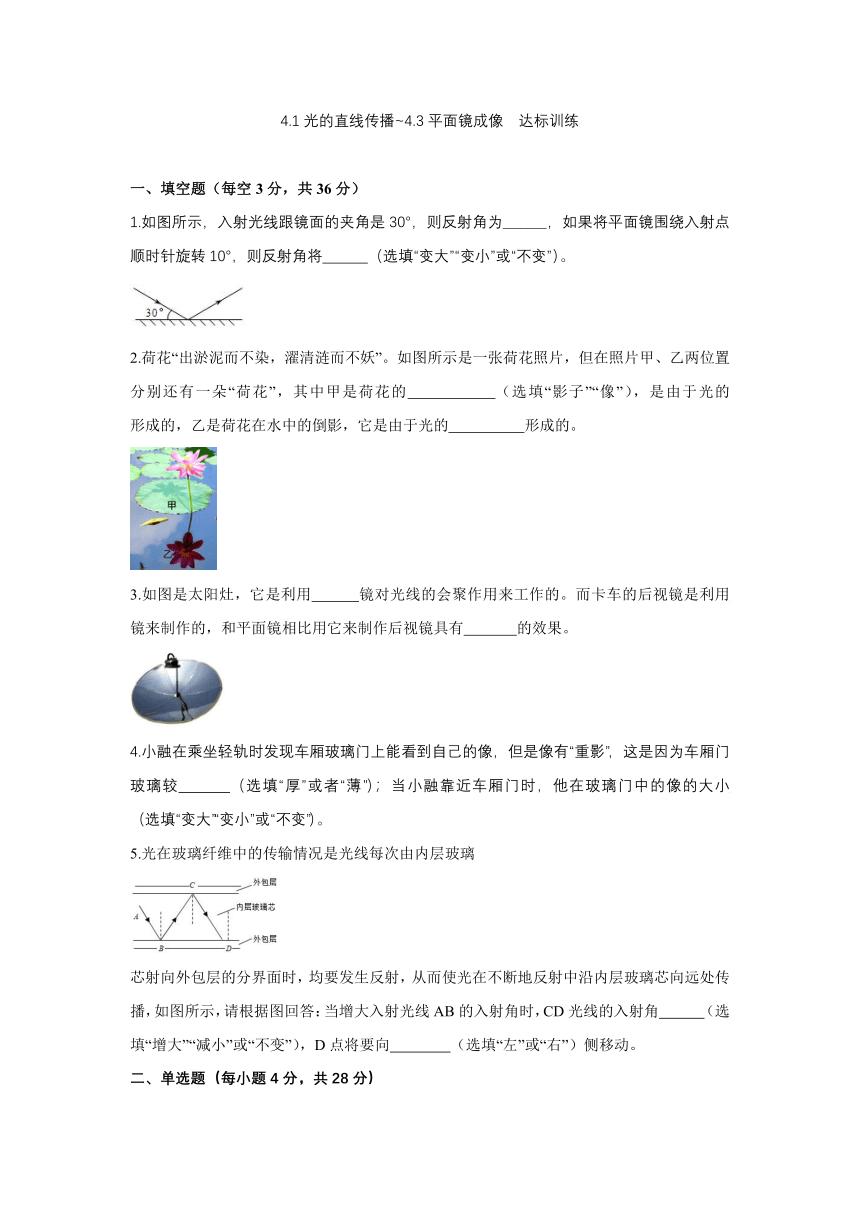

4.1光的直线传播~4.3平面镜成像 达标训练
一、填空题（每空3分，共36分）
1.如图所示，入射光线跟镜面的夹角是30°，则反射角为_______，如果将平面镜围绕入射点顺时针旋转10°，则反射角将 （选填“变大”“变小”或“不变”）。
2.荷花“出淤泥而不染，濯清涟而不妖”。如图所示是一张荷花照片，但在照片甲、乙两位置分别还有一朵“荷花”，其中甲是荷花的 （选填“影子”“像”），是由于光的 形成的，乙是荷花在水中的倒影，它是由于光的 形成的。
3.如图是太阳灶，它是利用 镜对光线的会聚作用来工作的。而卡车的后视镜是利用 镜来制作的，和平面镜相比用它来制作后视镜具有 的效果。
4.小融在乘坐轻轨时发现车厢玻璃门上能看到自己的像，但是像有“重影”，这是因为车厢门玻璃较 （选填“厚”或者“薄”）；当小融靠近车厢门时，他在玻璃门中的像的大小 （选填“变大”“变小”或“不变”）。
5.光在玻璃纤维中的传输情况是光线每次由内层玻璃
芯射向外包层的分界面时，均要发生反射，从而使光在不断地反射中沿内层玻璃芯向远处传播，如图所示，请根据图回答：当增大入射光线AB的入射角时，CD光线的入射角 （选填“增大”“减小”或“不变”），D点将要向 （选填“左”或“右”）侧移动。
二、单选题（每小题4分，共28分）

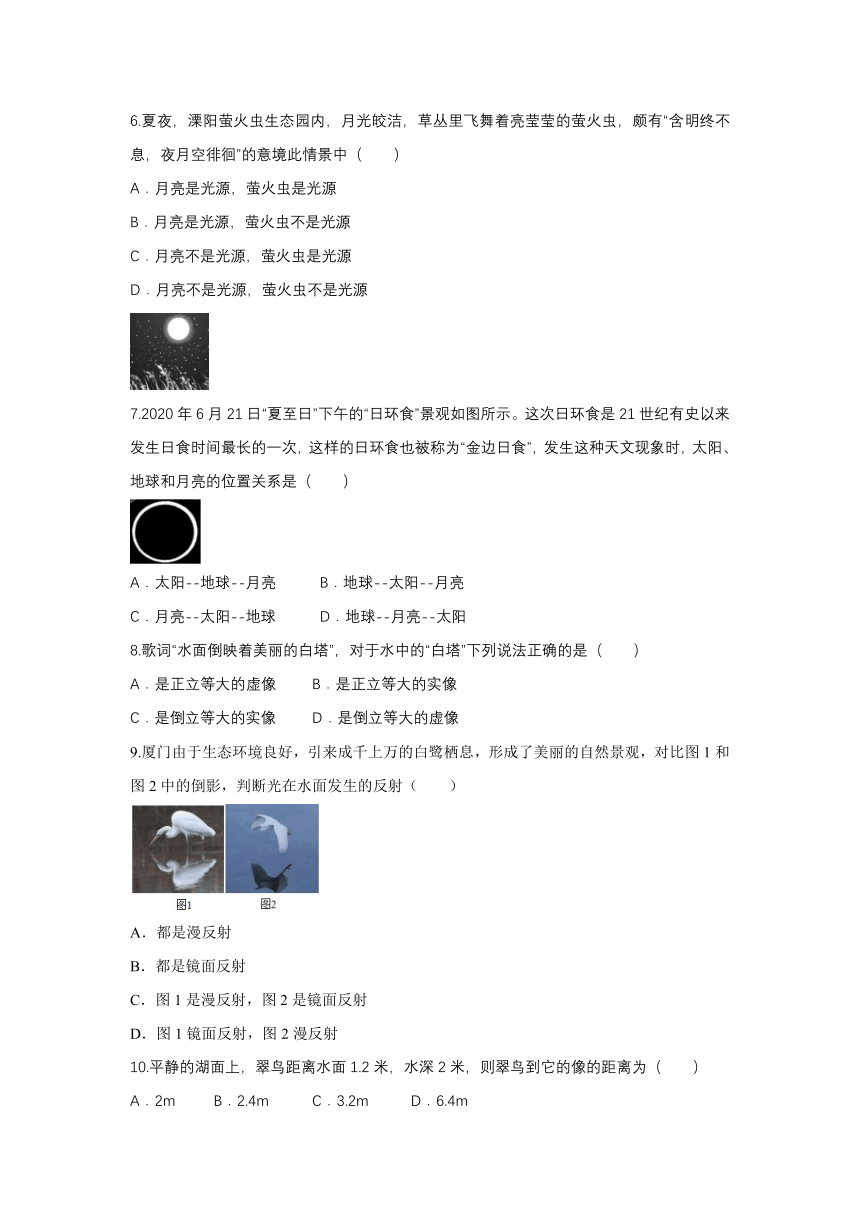

6.夏夜，溧阳萤火虫生态园内，月光皎洁，草丛里飞舞着亮莹莹的萤火虫，颇有“含明终不息，夜月空徘徊”的意境此情景中（　　）
A．月亮是光源，萤火虫是光源
B．月亮是光源，萤火虫不是光源
C．月亮不是光源，萤火虫是光源
D．月亮不是光源，萤火虫不是光源
7.2020年6月21日“夏至日”下午的“日环食”景观如图所示。这次日环食是21世纪有史以来发生日食时间最长的一次，这样的日环食也被称为“金边日食”，发生这种天文现象时，太阳、地球和月亮的位置关系是（　　）
A．太阳--地球--月亮 B．地球--太阳--月亮
C．月亮--太阳--地球 D．地球--月亮--太阳
8.歌词“水面倒映着美丽的白塔”，对于水中的“白塔”下列说法正确的是（　　）
A．是正立等大的虚像 B．是正立等大的实像
C．是倒立等大的实像 D．是倒立等大的虚像
9.厦门由于生态环境良好，引来成千上万的白鹭栖息，形成了美丽的自然景观，对比图1和图2中的倒影，判断光在水面发生的反射（　　）
A．都是漫反射
B．都是镜面反射
C．图1是漫反射，图2是镜面反射
D．图1镜面反射，图2漫反射
10.平静的湖面上，翠鸟距离水面1.2米，水深2米，则翠鸟到它的像的距离为（　　）
A．2m B．2.4m C．3.2m D．6.4m
11.检查视力时要求被测者距离视力表5m，由于室内空间不足，医生找来一块平面镜挂在墙壁上，让小明观察平面镜中视力表的像。如图是“C”形视力表上面医生所指的原图，则小明看到的图象形状应该是（　　）
A． B． C． D．
12.“消失的人体”是一种传统魔术，观众从正前方只能看到演员露出的头颅，仿佛躯干和四肢消失一般，其奥秘是桌腿间有两个成一定角度放置的平面镜，分别用左右背景所形成的像来“遮挡”身体，以形成错觉，以下说法正确的是（　　）
A．把两面镜子换成玻璃不影响魔术效果
B．左右背景颜色统一替换不影响效果
C．魔术过程中可以任意调整平面镜的夹角
D．人的躯干被遮挡是由于光的反射
三、作图题（每小题3分，共6分）
13.小刚和同学们在水库游玩，看到了一颗树在水中的倒影（如图所示）。若小刚的眼睛用A点表示，树顶用B点表示，请画出小刚看见树在水中的倒影B的光路图。
第13题图 第14题图
14.如图所示，A和B两点中一个是发光点，一个是该点在平面镜中的像；
①请在图中画出平面镜；
②请画出从发光点发出的光线经平面镜反射后，经过C点的光路图。
四、实验题（每空2分，共30分）
15.大约两千四百年前，我国的学者墨翟和它的学生做了世界上第一个小孔成像的实验，解释了小孔成像的原理。小光同学将两个长度均为50cm，直径为5cm的直筒套在一起，做成如图的仪器（M筒的直径稍大，可以在N筒上并能前后移动）。
（1）小孔成的像是 （选填“正立”或“倒立”）的 像（选填“实”或“虚”）。
（2）M筒处的薄膜材料的要求 ，小孔成像可以用光的 解释，所成烛焰的像与小孔的形状 （选填“有关”或“无关”）。
（3）若直筒M、N位置不动，让物体远离N筒，像距________，像的大小 （以上两空选填“变大”“不变”或“变小”）。
16.小兰利用激光笔、平面镜和硬纸板ABCD做“探究光的反射规律”的实验。
（1）把硬纸板ABCD倾斜的立在平面镜上，如图甲所示，使一束光贴着硬纸板ABCD沿某一个角度射到O点，经平面镜反射，在硬纸板ABCD上 （选填“能”或“不能”）看到反射光。
（2）把硬纸板ABCD竖直立在平面镜上，如图乙所示，纸板上的直线ON垂直于平面镜，使一束光贴着硬纸板ABCD沿某一个角度射到O点，经平面镜反射，可在纸板 （选填“ADON“或“BCON“）部分看到反射光。
（3）保持硬纸板ABCD竖直立在平面镜上，小兰使光束贴着硬纸板ABCD以不同角度射向平面镜的O点，观测入射光、反射光与ON的夹角。该同学探究的问题是：光在发生反射时，反射角与 是否有关。
17.在“探究平面镜成像特点”的实验中，将点燃的A蜡烛放在水平桌面上竖直放置的玻璃板前（如图）。
（1）用玻璃板替代平面镜做实验，便于确定像的_____。把纸板放在像的位置上，直接观察纸板，看不到A蜡烛的像，说明平面镜成的像是 像。
（2）为验证“像与物等大”的猜想，应选取一个与A蜡烛 （选填“相同”或“不相同”）的B蜡烛，让它代替A蜡烛放到玻璃板后像的位置，与像重合并比较大小。观察调整B蜡烛与像重合，较合理的做法是 。
A．透过玻璃板从不同方向多角度观察调整
B．正对玻璃镜面沿物像方向观察调整
（3）有同学误以为平面镜成像有“物远像变小”的特点，你可以用实验帮助他正确认识。简述你的实验方法： 。
参考答案：
1.60° 变大
2.影子 直线传播 反射
3.凹面 凸面 扩大视野
4.厚 不变
5.增大 右
6 7 8 9 10 11 12
C D A C B D B
13.
14.
15.（1）倒立 实 （2）透明 直线传播 无关 （3）不变 变小
16.（1）不能 （2）BCON （3）入射角
17.（1）位置 虚 （2）相同 A （3）多次改变物距，比较像与物的大小
