17.2欧姆定律课时训练2021－2022学年人教版九年级物理全一册（含答案）

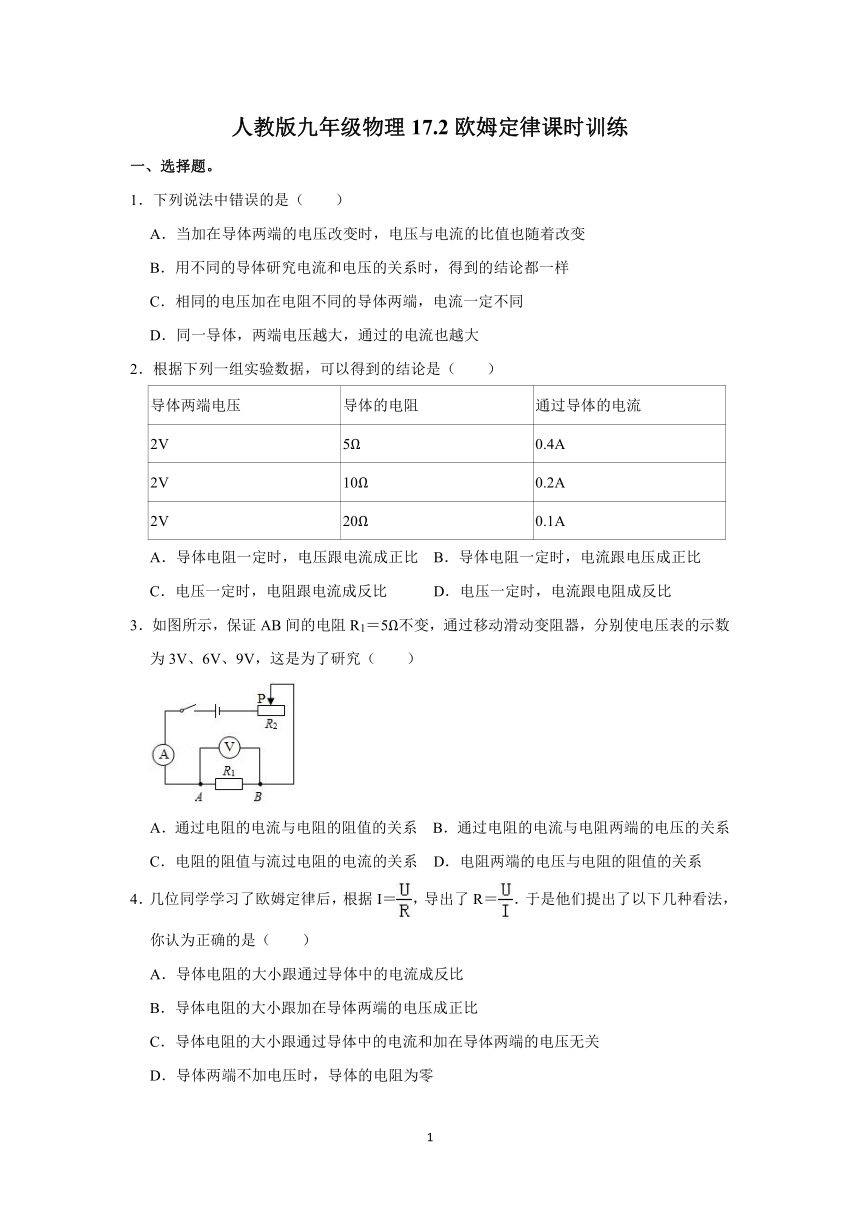

人教版九年级物理17.2欧姆定律课时训练
一、选择题。
1．下列说法中错误的是（　　）
A．当加在导体两端的电压改变时，电压与电流的比值也随着改变
B．用不同的导体研究电流和电压的关系时，得到的结论都一样
C．相同的电压加在电阻不同的导体两端，电流一定不同
D．同一导体，两端电压越大，通过的电流也越大
2．根据下列一组实验数据，可以得到的结论是（　　）
导体两端电压 导体的电阻 通过导体的电流
2V 5Ω 0.4A
2V 10Ω 0.2A
2V 20Ω 0.1A
A．导体电阻一定时，电压跟电流成正比 B．导体电阻一定时，电流跟电压成正比
C．电压一定时，电阻跟电流成反比 D．电压一定时，电流跟电阻成反比
3．如图所示，保证AB间的电阻R1＝5Ω不变，通过移动滑动变阻器，分别使电压表的示数为3V、6V、9V，这是为了研究（　　）
A．通过电阻的电流与电阻的阻值的关系 B．通过电阻的电流与电阻两端的电压的关系
C．电阻的阻值与流过电阻的电流的关系 D．电阻两端的电压与电阻的阻值的关系
4．几位同学学习了欧姆定律后，根据I＝，导出了R＝．于是他们提出了以下几种看法，你认为正确的是（　　）
A．导体电阻的大小跟通过导体中的电流成反比
B．导体电阻的大小跟加在导体两端的电压成正比
C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关
D．导体两端不加电压时，导体的电阻为零

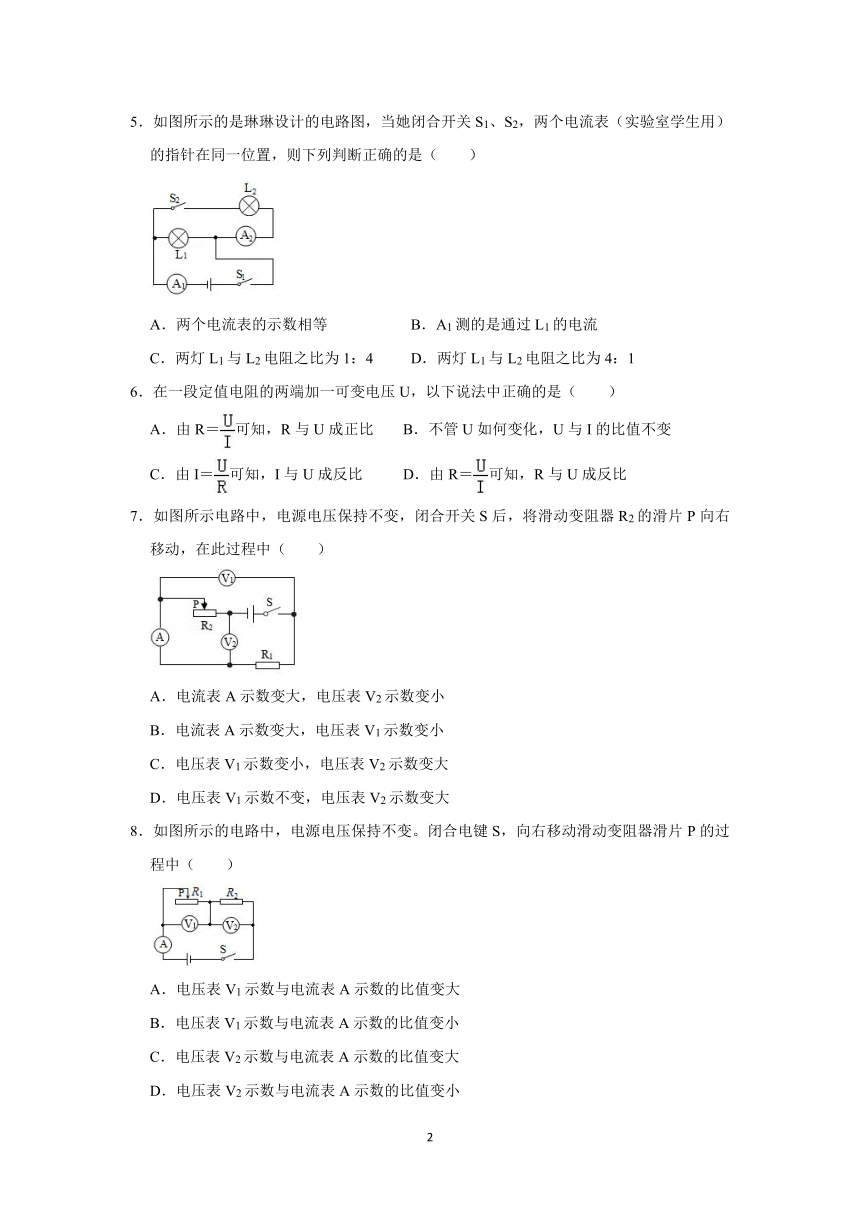

5．如图所示的是琳琳设计的电路图，当她闭合开关S1、S2，两个电流表（实验室学生用）的指针在同一位置，则下列判断正确的是（　　）
A．两个电流表的示数相等 B．A1测的是通过L1的电流
C．两灯L1与L2电阻之比为1：4 D．两灯L1与L2电阻之比为4：1
6．在一段定值电阻的两端加一可变电压U，以下说法中正确的是（　　）
A．由R＝可知，R与U成正比 B．不管U如何变化，U与I的比值不变
C．由I＝可知，I与U成反比 D．由R＝可知，R与U成反比
7．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（　　）
A．电流表A示数变大，电压表V2示数变小
B．电流表A示数变大，电压表V1示数变小
C．电压表V1示数变小，电压表V2示数变大
D．电压表V1示数不变，电压表V2示数变大
8．如图所示的电路中，电源电压保持不变。闭合电键S，向右移动滑动变阻器滑片P的过程中（　　）
A．电压表V1示数与电流表A示数的比值变大
B．电压表V1示数与电流表A示数的比值变小
C．电压表V2示数与电流表A示数的比值变大
D．电压表V2示数与电流表A示数的比值变小

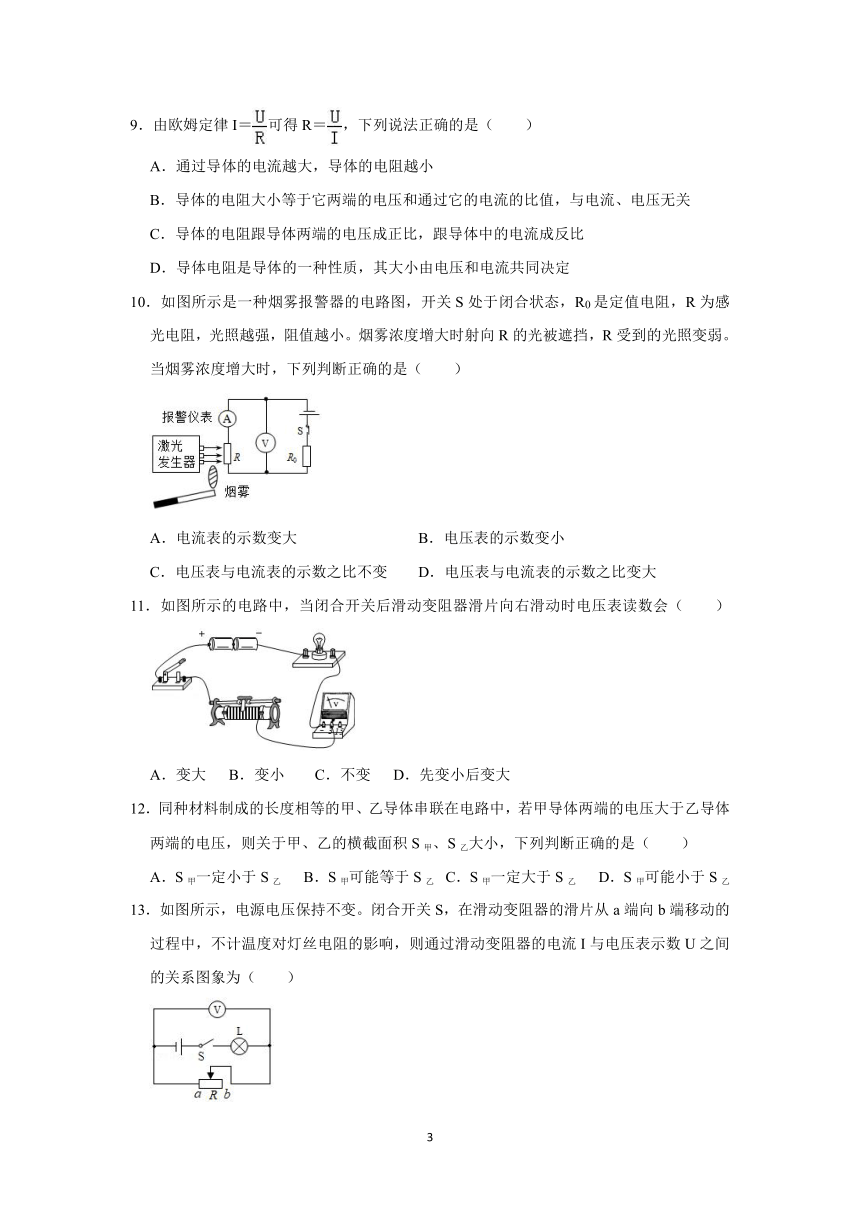

9．由欧姆定律I＝可得R＝，下列说法正确的是（　　）
A．通过导体的电流越大，导体的电阻越小
B．导体的电阻大小等于它两端的电压和通过它的电流的比值，与电流、电压无关
C．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
D．导体电阻是导体的一种性质，其大小由电压和电流共同决定
10．如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R为感光电阻，光照越强，阻值越小。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。当烟雾浓度增大时，下列判断正确的是（　　）
A．电流表的示数变大 B．电压表的示数变小
C．电压表与电流表的示数之比不变 D．电压表与电流表的示数之比变大
11．如图所示的电路中，当闭合开关后滑动变阻器滑片向右滑动时电压表读数会（　　）
A．变大 B．变小 C．不变 D．先变小后变大
12．同种材料制成的长度相等的甲、乙导体串联在电路中，若甲导体两端的电压大于乙导体两端的电压，则关于甲、乙的横截面积S甲、S乙大小，下列判断正确的是（　　）
A．S甲一定小于S乙 B．S甲可能等于S乙 C．S甲一定大于S乙 D．S甲可能小于S乙
13．如图所示，电源电压保持不变。闭合开关S，在滑动变阻器的滑片从a端向b端移动的过程中，不计温度对灯丝电阻的影响，则通过滑动变阻器的电流I与电压表示数U之间的关系图象为（　　）

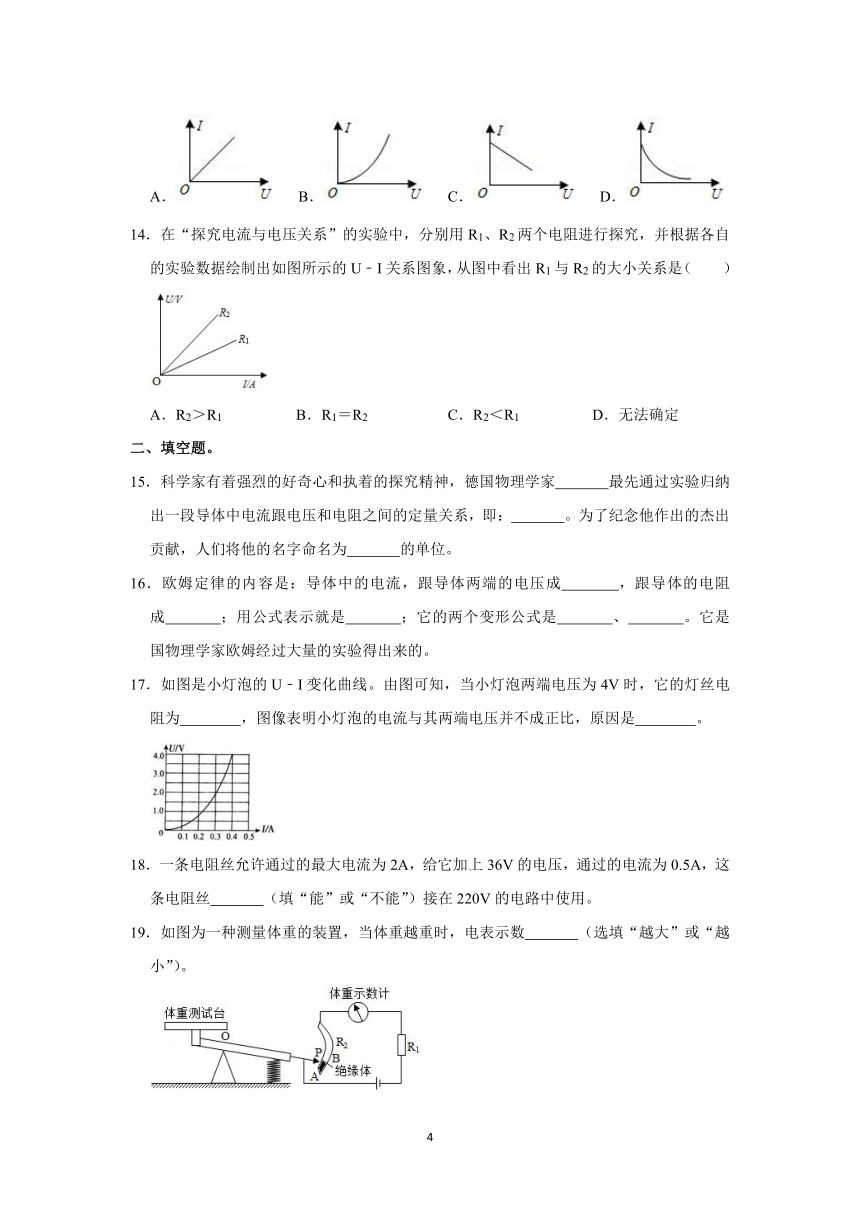

A． B． C． D．
14．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U﹣I关系图象，从图中看出R1与R2的大小关系是（　　）
A．R2＞R1 B．R1＝R2 C．R2＜R1 D．无法确定
二、填空题。
15．科学家有着强烈的好奇心和执着的探究精神，德国物理学家　 　最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即：　 　。为了纪念他作出的杰出贡献，人们将他的名字命名为　 　的单位。
16．欧姆定律的内容是：导体中的电流，跟导体两端的电压成　 　，跟导体的电阻成　 　；用公式表示就是　 　；它的两个变形公式是　 　、　 　。它是　 　国物理学家欧姆经过大量的实验得出来的。
17．如图是小灯泡的U﹣I变化曲线。由图可知，当小灯泡两端电压为4V时，它的灯丝电阻为　 　，图像表明小灯泡的电流与其两端电压并不成正比，原因是　 　。
18．一条电阻丝允许通过的最大电流为2A，给它加上36V的电压，通过的电流为0.5A，这条电阻丝　 　（填“能”或“不能”）接在220V的电路中使用。
19．如图为一种测量体重的装置，当体重越重时，电表示数　 　（选填“越大”或“越小”）。
20．在如图所示的电路中，将开关S闭合时，电流表示数　 　，电压表示数　 　（均选填“变大”、“变小”或“不变”）。
21．如图所示电路，电源电压恒为12V，闭合开关S，电压表的示数为4V，则灯L1两端的电压为 　 　V，灯L2两端电压为 　 　V，灯L1和L2的电阻之比为 　 　。
22．如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动，电流表A1示数　 　，电流表A2示数　 　，电压表V示数　 　。（均选填“变大”、“变小”或“不变”）
三、实验探究题。
23．热敏电阻的阻值会随温度的改变而改变。小明同学用图甲所示的电路来探究热敏电阻RT的阻值与温度的关系。已知M为控温器，电源电压恒为12V，R为电阻箱（一种可以改变并读出阻值的变阻器）。
（1）热敏电阻和电阻箱是　 　（选填“并联”或“串联”）的。
（2）当控温器中液体温度为80℃，电阻箱阻值为100Ω时，电流表的示数为0.1A，则该温度下热敏电阻的阻值为　 　Ω，此时热敏电阻消耗的电功率为　 　W。
（3）依次改变控温器中的液体温度，同时改变电阻箱的阻值，使电流表的示数始终保持在0.1A．通过计算得到相关数据记录如表。从表中可以看出，在一定温度范围内，该热敏电阻的阻值随温度的升高而　 　。
温度t/℃ 70 60 50 40 30 20 10 …
电阻RT/Ω 22 28 35 44 56 73 94 …
（4）在科技创新活动中，小明用该热敏电阻和电压表制成了一支指针式温度计（如图乙所示）。它可以直接在电压表刻度盘上读出相应温度。若电压表的读数会随温度的升高而增大，则应在图乙中　 　两端接入一个电压表。
A．a、b B．b、c C．a、c。
四、计算题。
24．在如图所示电路中，电源电压为9伏且不变，电阻R2的阻值为10欧。闭合开关S，电流表A的示数为1.2安，求：
（1）通过电阻R2的电流I2；
（2）电阻R1的阻值。
25．如图所示电路中，Rl的阻值为20Ω，R2的阻值为30Ω，当S断开时电流表读数为0.3A。
（1）电源电压为多少V
（2）当S闭合时电流表读数为多少A。
人教版九年级物理17.2欧姆定律课时训练
参考答案
一、选择题。
1．A； 2．D； 3．B； 4．C； 5．C； 6．B； 7．A； 8．B； 9．B； 10．D； 11．C； 12．A； 13．C； 14．A；
二、填空题。
15．欧姆；欧姆定律；电阻； 16．正比；反比；I＝；R＝；U＝IR；德； 17．10Ω；灯丝的电阻受温度影响； 18．不能； 19．越大； 20．变大；变大； 21．8；4；2：1； 22．不变；不变；变小；
三、实验探究题。
23．串联；20；0.2；减小；A；
四、计算题。
24．
25．
