_17.4欧姆定律在串、并联电路中的应用课时训练 2021-2022学年人教版物理九年级（有答案）

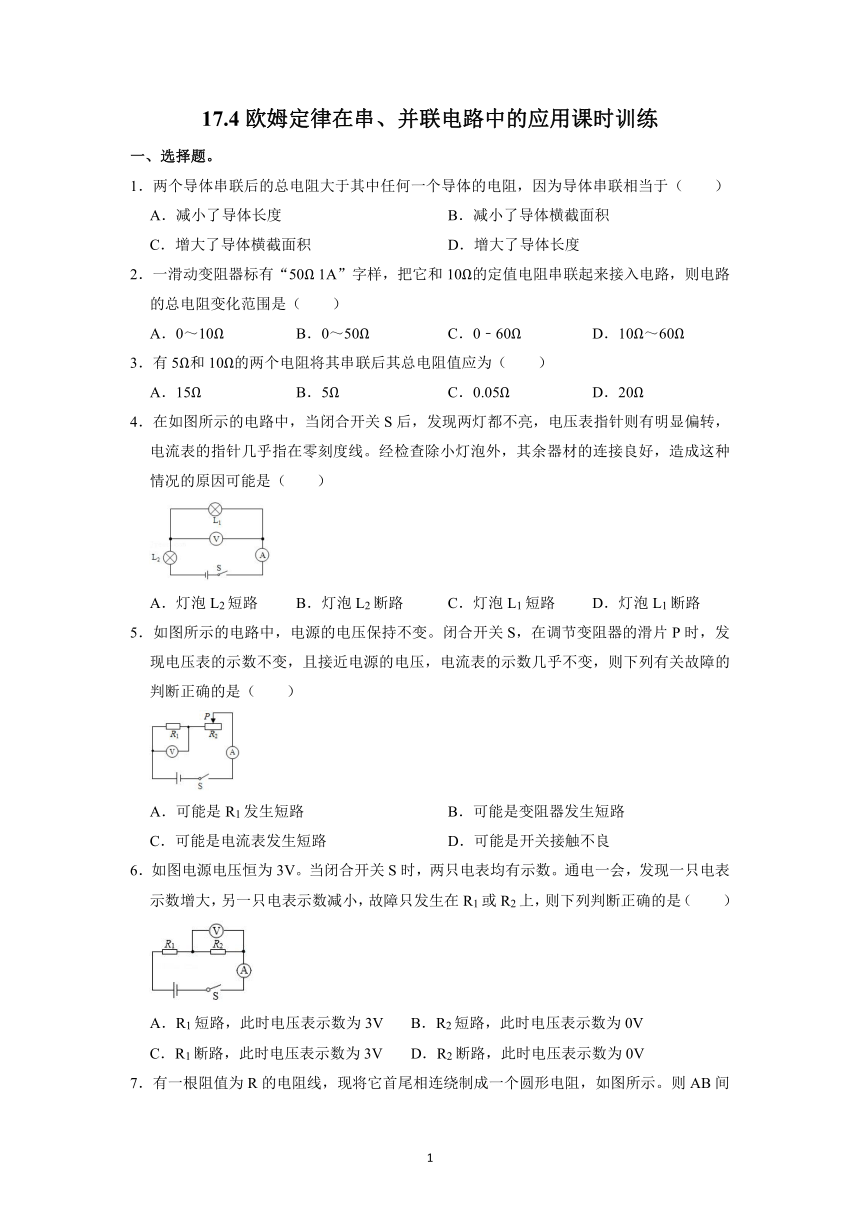

17.4欧姆定律在串、并联电路中的应用课时训练
一、选择题。
1．两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于（　　）
A．减小了导体长度 B．减小了导体横截面积
C．增大了导体横截面积 D．增大了导体长度
2．一滑动变阻器标有“50Ω 1A”字样，把它和10Ω的定值电阻串联起来接入电路，则电路的总电阻变化范围是（　　）
A．0～10Ω B．0～50Ω C．0﹣60Ω D．10Ω～60Ω
3．有5Ω和10Ω的两个电阻将其串联后其总电阻值应为（　　）
A．15Ω B．5Ω C．0.05Ω D．20Ω
4．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电压表指针则有明显偏转，电流表的指针几乎指在零刻度线。经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（　　）
A．灯泡L2短路 B．灯泡L2断路 C．灯泡L1短路 D．灯泡L1断路
5．如图所示的电路中，电源的电压保持不变。闭合开关S，在调节变阻器的滑片P时，发现电压表的示数不变，且接近电源的电压，电流表的示数几乎不变，则下列有关故障的判断正确的是（　　）
A．可能是R1发生短路 B．可能是变阻器发生短路
C．可能是电流表发生短路 D．可能是开关接触不良
6．如图电源电压恒为3V。当闭合开关S时，两只电表均有示数。通电一会，发现一只电表示数增大，另一只电表示数减小，故障只发生在R1或R2上，则下列判断正确的是（　　）
A．R1短路，此时电压表示数为3V B．R2短路，此时电压表示数为0V
C．R1断路，此时电压表示数为3V D．R2断路，此时电压表示数为0V

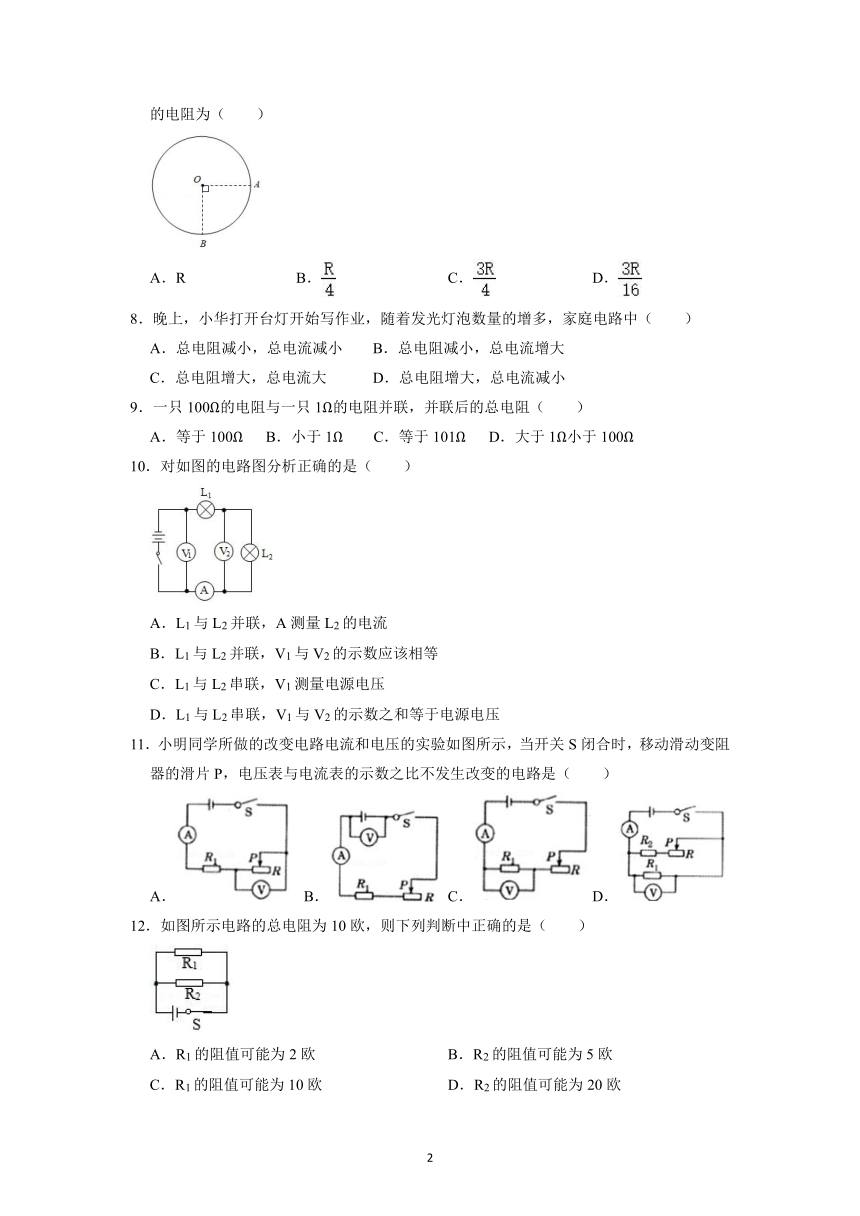

7．有一根阻值为R的电阻线，现将它首尾相连绕制成一个圆形电阻，如图所示。则AB间的电阻为（　　）
A．R B． C． D．
8．晚上，小华打开台灯开始写作业，随着发光灯泡数量的增多，家庭电路中（　　）
A．总电阻减小，总电流减小 B．总电阻减小，总电流增大
C．总电阻增大，总电流大 D．总电阻增大，总电流减小
9．一只100Ω的电阻与一只1Ω的电阻并联，并联后的总电阻（　　）
A．等于100Ω B．小于1Ω C．等于101Ω D．大于1Ω小于100Ω
10．对如图的电路图分析正确的是（　　）
A．L1与L2并联，A测量L2的电流
B．L1与L2并联，V1与V2的示数应该相等
C．L1与L2串联，V1测量电源电压
D．L1与L2串联，V1与V2的示数之和等于电源电压
11．小明同学所做的改变电路电流和电压的实验如图所示，当开关S闭合时，移动滑动变阻器的滑片P，电压表与电流表的示数之比不发生改变的电路是（　　）
A． B． C．D．
12．如图所示电路的总电阻为10欧，则下列判断中正确的是（　　）
A．R1的阻值可能为2欧 B．R2的阻值可能为5欧
C．R1的阻值可能为10欧 D．R2的阻值可能为20欧

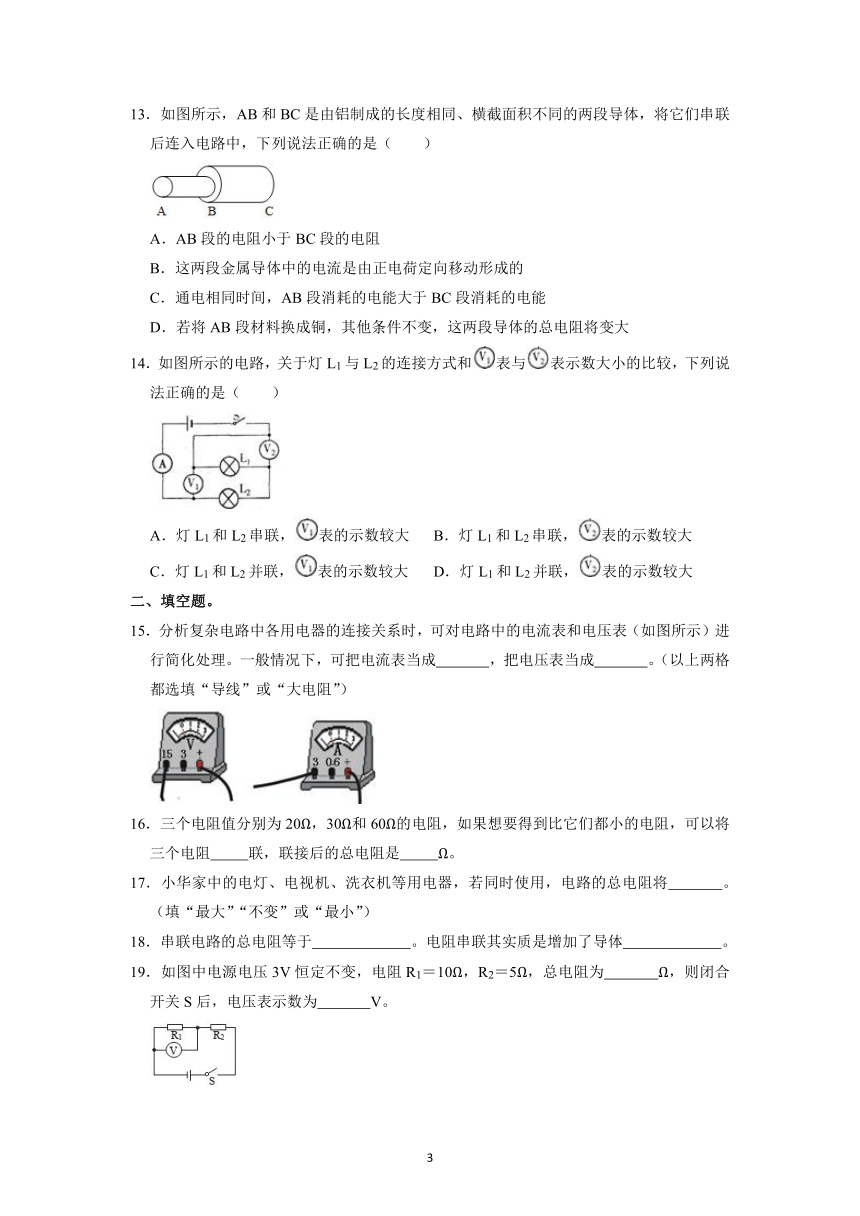

13．如图所示，AB和BC是由铝制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，下列说法正确的是（　　）
A．AB段的电阻小于BC段的电阻
B．这两段金属导体中的电流是由正电荷定向移动形成的
C．通电相同时间，AB段消耗的电能大于BC段消耗的电能
D．若将AB段材料换成铜，其他条件不变，这两段导体的总电阻将变大
14．如图所示的电路，关于灯L1与L2的连接方式和表与表示数大小的比较，下列说法正确的是（　　）
A．灯L1和L2串联，表的示数较大 B．灯L1和L2串联，表的示数较大
C．灯L1和L2并联，表的示数较大 D．灯L1和L2并联，表的示数较大
二、填空题。
15．分析复杂电路中各用电器的连接关系时，可对电路中的电流表和电压表（如图所示）进行简化处理。一般情况下，可把电流表当成　 　，把电压表当成　 　。（以上两格都选填“导线”或“大电阻”）
16．三个电阻值分别为20Ω，30Ω和60Ω的电阻，如果想要得到比它们都小的电阻，可以将三个电阻　 　联，联接后的总电阻是　 　Ω。
17．小华家中的电灯、电视机、洗衣机等用电器，若同时使用，电路的总电阻将　 　。（填“最大”“不变”或“最小”）
18．串联电路的总电阻等于　 　。电阻串联其实质是增加了导体　 　。
19．如图中电源电压3V恒定不变，电阻R1＝10Ω，R2＝5Ω，总电阻为　 　Ω，则闭合开关S后，电压表示数为　 　V。
20．被甲材料摩擦过的乙棒与被毛皮摩擦过的橡胶棒相互排斥，则乙棒带 　 　电荷（选填“正”或“负”）；如图所示，闭合开关S后小灯泡L1、L2均正常发光，一段时间后，有一个小灯泡熄灭，而电流表A的示数为零，则电路中出现的故障是 　 　。
21．如图所示的电路中，电源电压保持不变，R1、R2中有一个存在故障，闭合开关后，电压表示数为0V，则故障可能是 　 　。若用一个完好的电阻R替换R1，电压表示数仍不变，则电路中存在的故障是 　 　。
22．有两根相同阻值的金属电阻丝，电阻都为R。把它们串联起来，等效为一个电阻，串联后的总电阻　 　（变大/不变/变小），因为把它们串联后　 　。
23．如图所示的是定值电阻R和灯泡L的I﹣U图像。若将电阻R和灯泡L并联接在电压为1V的电源上，则此时电路的总电阻为 　 　Ω。若将电阻R和灯泡L串联接在电路，且已知通过电阻R的电流是0.15A，则此时电源电压为 　 　V。
24．在如图所示的电路中，电源电压保持不变，闭合开关前后发现，电表示数始终不发生变化，若电阻R1、R2中仅有一个出现故障，请根据相关信息进行分析：
①根据现象可以推断，示数一定为零的是 　 　表。
②进一步观察另一电表的示数，写出该电表示数及相对应的故障。 　 　
25．在如图所示的电路中，A1中的电流I1是A3中电流强度I3的1.5倍；A2中的电流强度I2＝0.6A且是A1中电流强度I1的2倍，则灯泡L1中的电流是　 　A；灯泡L2中的电流是　 　A；灯泡L3中的电流是　 　A．
三、实验探究题。
26．如图所示，闭合电键S，电路正常工作。经过一段时间，电流表突然无示数。若电路中只有一处故障，且只发生在电阻R1或R2上。
（1）该电路中存在的故障可能是　 　。
（2）为进一步确定故障，小强同学用一只完好的灯L替换电路中的电阻R1，闭合电键S，观察灯的亮暗情况。若灯L亮，说明故障是　 　；若灯L不亮，说明故障是　 　。
27．如图（a）、（b）是研究并联电路中电阻特点的实验电路，电路中，电流应从　 　接线柱流入电流表。实验中，若用电阻R替代R1和R2，应使电流表A3的示数与电流表　 　的示数相同（选填“A1”或“A2”），此时需保证（a）、（b）两电路的电源电压　 　。
17.4欧姆定律在串、并联电路中的应用课时训练
参考答案
一、选择题。
1．D； 2．D； 3．A； 4．D； 5．B； 6．B； 7．D； 8．B； 9．B； 10．C； 11．C； 12．D； 13．C； 14．A；
二、填空题。
15．导线；大电阻； 16．并；10； 17．最小； 18．所有串联电阻之和；长度； 19．15；2； 20．负；L1断路、电流表A断路或小灯泡L1与电流表A同时断路； 21．R1短路或R2断路；R2断路； 22．变大；相当于增加了导体的长度； 23．5；4； 24．电流；若电压表的示数为U，说明R2断路；若电压表的示数为0，说明R1断路。； 25．0.5；0.1；0.2；
三、实验探究题。
26．R1断路或R2断路；R1断路；R2断路； 27．正；A1；相同；
