电路故障判断 练习 2021—2022学年苏科版九年级物理上册（有答案）

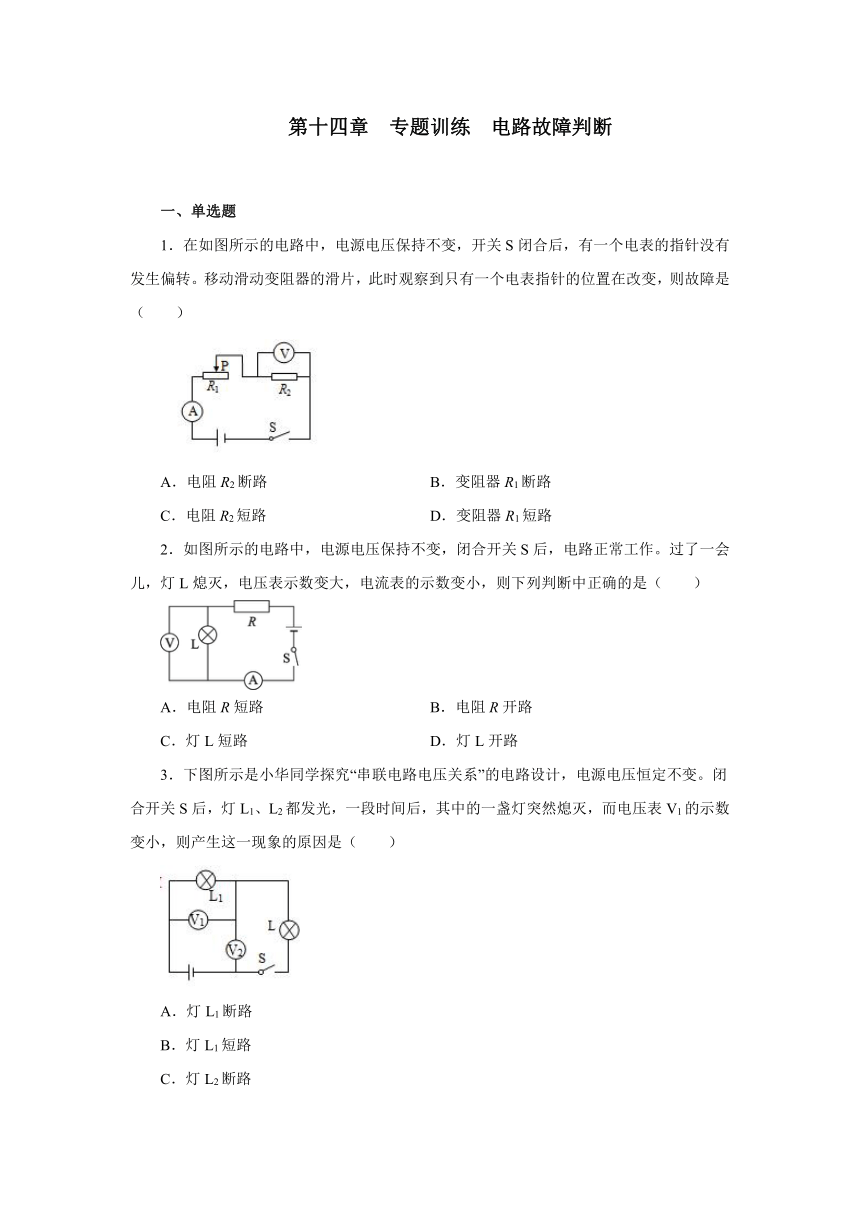

第十四章 专题训练 电路故障判断
一、单选题
1．在如图所示的电路中，电源电压保持不变，开关S闭合后，有一个电表的指针没有发生偏转。移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则故障是（　　）
A．电阻R2断路 B．变阻器R1断路
C．电阻R2短路 D．变阻器R1短路
2．如图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作。过了一会儿，灯L熄灭，电压表示数变大，电流表的示数变小，则下列判断中正确的是（　　）
A．电阻R短路 B．电阻R开路
C．灯L短路 D．灯L开路
3．下图所示是小华同学探究“串联电路电压关系”的电路设计，电源电压恒定不变。闭合开关S后，灯L1、L2都发光，一段时间后，其中的一盏灯突然熄灭，而电压表V1的示数变小，则产生这一现象的原因是（　　）
A．灯L1断路
B．灯L1短路
C．灯L2断路
D．灯L2短路

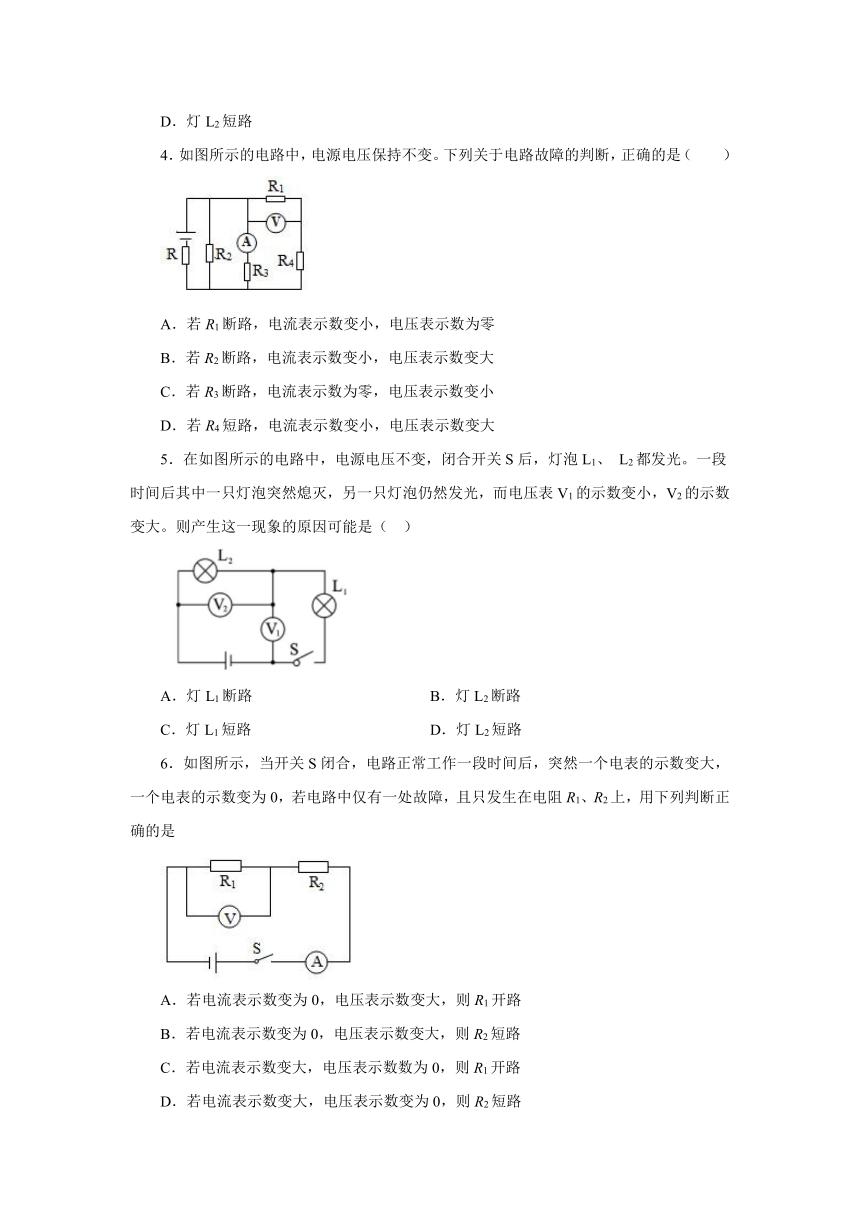

4．如图所示的电路中，电源电压保持不变。下列关于电路故障的判断，正确的是（　　）
A．若R1断路，电流表示数变小，电压表示数为零
B．若R2断路，电流表示数变小，电压表示数变大
C．若R3断路，电流表示数为零，电压表示数变小
D．若R4短路，电流表示数变小，电压表示数变大
5．在如图所示的电路中，电源电压不变，闭合开关S后，灯泡L1、 L2都发光。一段时间后其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1的示数变小，V2的示数变大。则产生这一现象的原因可能是（ ）
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L2短路
6．如图所示，当开关S闭合，电路正常工作一段时间后，突然一个电表的示数变大，一个电表的示数变为0，若电路中仅有一处故障，且只发生在电阻R1、R2上，用下列判断正确的是
A．若电流表示数变为0，电压表示数变大，则R1开路
B．若电流表示数变为0，电压表示数变大，则R2短路
C．若电流表示数变大，电压表示数数为0，则R1开路
D．若电流表示数变大，电压表示数变为0，则R2短路

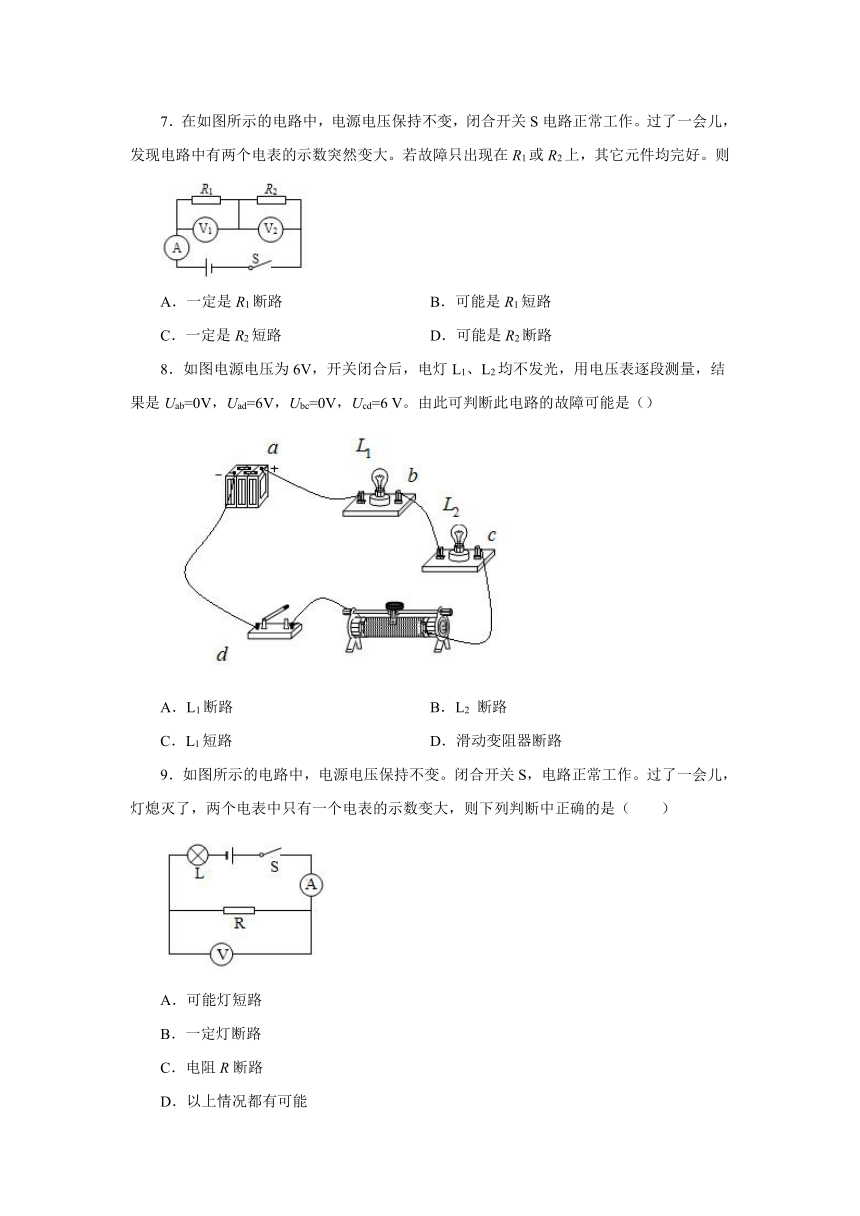

7．在如图所示的电路中，电源电压保持不变，闭合开关S电路正常工作。过了一会儿，发现电路中有两个电表的示数突然变大。若故障只出现在R1或R2上，其它元件均完好。则
A．一定是R1断路 B．可能是R1短路
C．一定是R2短路 D．可能是R2断路
8．如图电源电压为6V，开关闭合后，电灯L1、L2均不发光，用电压表逐段测量，结果是Uab=0V，Uad=6V，Ubc=0V，Ucd=6 V。由此可判断此电路的故障可能是（）
A．L1断路 B．L2 断路
C．L1短路 D．滑动变阻器断路
9．如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，灯熄灭了，两个电表中只有一个电表的示数变大，则下列判断中正确的是（　　）
A．可能灯短路
B．一定灯断路
C．电阻R断路
D．以上情况都有可能
10．如图所示的电路中，电源电压不变，闭合开关S后，L1、L2都发光．一段时间后，其中一盏灯熄灭，而电流表示数保持不变，则产生这一现象的原因可能是（　　）
A．灯L1断路 B．灯L1短路 C．电压表短路 D．灯L2断路
11．在如图所示的电路中，电源电压保持不变.闭合电键后，电路正常工作.当滑动变阻器的滑片向左移动时，有一只电表的示数突然为零.发生这一现象的原因，下列判断正确的是（ ）
A．一定断路 B．可能断路 C．可能短路 D．一定短路
12．在图所示的电路中，电源电压保持不变，闭合电键S后，电路正常工作.过了一会儿，小灯泡熄灭，观察到电流表、电压表示数均为零，若电路中只有一处故障且只发生在小灯L或电阻R上，电路故障是
A．电阻R短路 B．电阻R断路 C．小灯L短路 D．小灯L断路
13．如图所示电路，开关闭合后，两灯都不亮，用一根导线连接、两点后，两灯仍不亮，再用这根导线连接、两点后，两灯还是不亮，仍然用这根导线连接、两点后，灯亮而灯不亮，假设故障是下列中的一个，那么故障可能是（ ）
A．灯断路
B．灯短路
C．灯断路
D．开关的接线柱处断开
14．如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是
A．变阻器断路 B．小灯泡短路
C．电流表短路 D．小灯泡断路
二、填空题
15．在图所示的电路中，电源电压为U保持不变。开关S从断开到闭合，电流表和电流表的示数均不变，若电路中仅有一处故障且只发生在电阻R1和R2上，请根据相关信息，写出电压表和电流表的示数及相对应的故障______。
16．如图甲所示电路，闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是______V，R1与R0的电阻之比为______。若只有一个电压表有示数且电路中只有一处故障，则故障可能是______。
17．如图所示，当开关S闭合时，两灯均发光。经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是___________。
18．如图所示电路中，电源电压不变，且R1＞R2，当闭合S1，断开S2，电压表有示数；断开S1，闭合S2，发现电压表的示数变小。若故障只发生在电阻R1、R2上，则故障可能是_________；用一个完好的小灯替换R后，当闭合S1，断开S2，小灯发光；断开S1，闭合S2，小灯不发光，则一定存在的故障是_________。
参考答案
1．C
2．D
3．B
4．D
5．C
6．A
7．B
8．D
9．C
10．A
11．C
12．B
13．D
14．A
15．电流表的示数为0，电压表的示数为U，R1断路；电流表的示数为0，电压表的示数为0，R2断路
16．6 4：1 R1断路或R2短路（开放性试题，答案合理即可）
17．L1断路
18．R1短路、R2断路或R1短路同时R2断路 R2断路
