20.3 电磁铁 电磁继电器 同步练习-2021-2022学年人教版九年级物理上册（有答案）

第二十章　电与磁
第3节　电磁铁　电磁继电器
1．下列装置中没有应用电磁铁的是(　　)
A．空气开关 B．电冰箱
C．吸尘器 D．电热水器
2．如图是汽车启动装置原理图。对于这一装置及其工作特点，下列说法中不正确的是(　　)
A．旋转钥匙能使电磁铁所在电路工作
B．电磁铁的工作电压比电动机的工作电压低
C．电磁铁通电时，上端是S极，下端是N极
D．电磁铁通电时，吸引上方的衔铁，使得触点A向右与B接触
3．(双选)电梯为居民上、下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示。电梯轿厢底部装有压敏电阻R1，R2为保护电阻，K为动触点，A、B为静触点，超载时，电铃将发出报警声。下列说法正确的是(　 　)
A．电磁铁的下端为S极
B．电磁铁磁性的强弱与线圈中电流的大小有关
C．当电铃发出报警声时，左边的弹簧处于压缩状态
D．电梯超载时会报警，说明压敏电阻的阻值随压力的增大而增大
4．(双选)如图所示，是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号。下列说法正确的是(　 　)
A．温度计中的水银是导体
B．温度降低到74℃以下，电铃响
C．电铃响且滑动变阻器的滑片P向左移动时，电磁铁磁性减弱
D．电铃响时，电磁铁右端是S极
5．(双选)有一种“闯红灯违法证据模拟记录器”如图甲，其控制电路中，压敏电阻的阻值随压力变化规律如图乙所示。该记录仪的工作原理：当光控开关接收到红光时，开关自动闭合，当压敏电阻受到5000N的压力时，电路中的电流能使电磁铁产生足够磁力，将衔铁吸下。(g取10N/kg)(　 　)
A．光控开关接收到红光时，电控照相机工作
B．光控开关接收到绿光时，指示灯亮，电控照相机不工作
C．质量小于500kg的车辆违规时不会被拍照记录
D．要使质量较小的车闯红灯也能被拍下，可以在控制电路中串联一个电阻

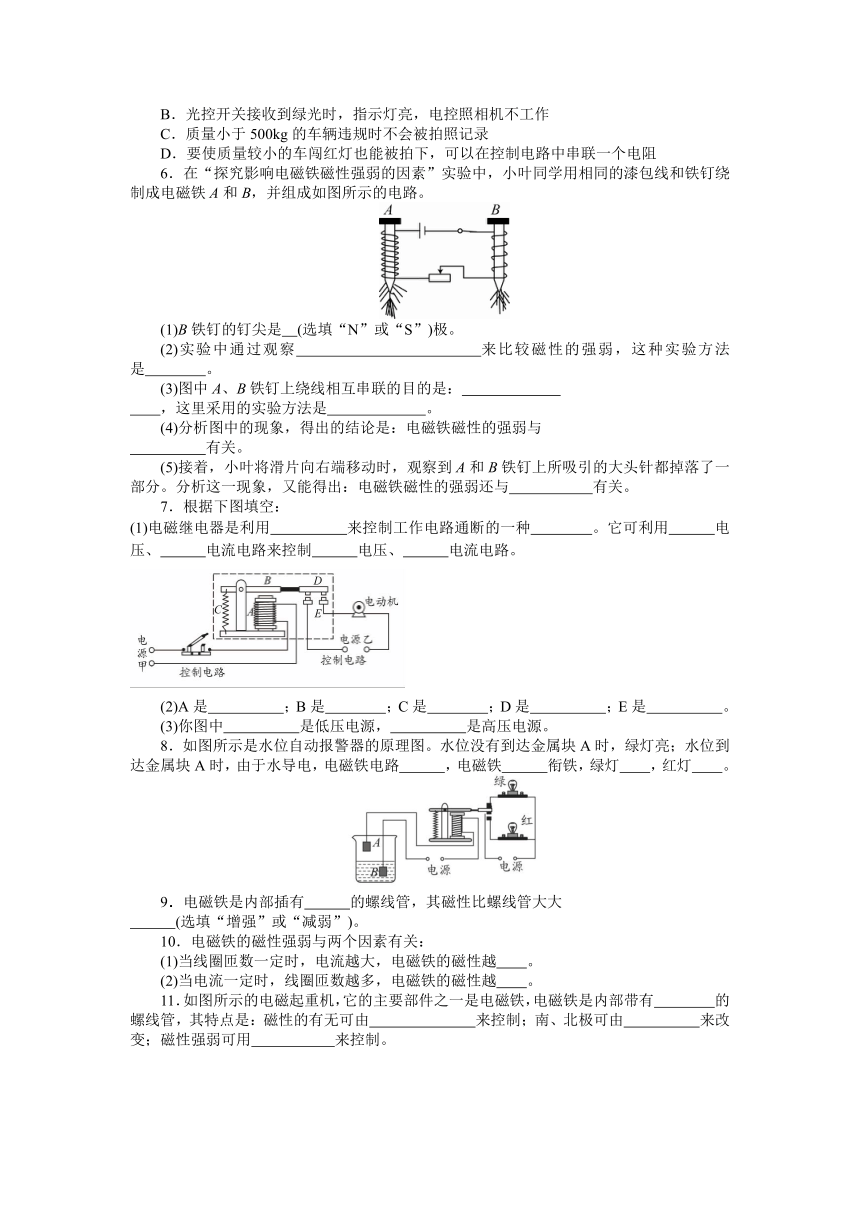

6．在“探究影响电磁铁磁性强弱的因素”实验中，小叶同学用相同的漆包线和铁钉绕制成电磁铁A和B，并组成如图所示的电路。
(1)B铁钉的钉尖是　(选填“N”或“S”)极。
(2)实验中通过观察　　　　　　 　　　　来比较磁性的强弱，这种实验方法是　　 　。
(3)图中A、B铁钉上绕线相互串联的目的是：　　　　 　
　 ，这里采用的实验方法是　　 　　　。
(4)分析图中的现象，得出的结论是：电磁铁磁性的强弱与
　　　 　有关。
(5)接着，小叶将滑片向右端移动时，观察到A和B铁钉上所吸引的大头针都掉落了一部分。分析这一现象，又能得出：电磁铁磁性的强弱还与　　　 　有关。
7．根据下图填空：
(1)电磁继电器是利用　　　　　来控制工作电路通断的一种　　　　。它可利用　　　电压、　　　电流电路来控制　　　电压、　　　电流电路。
(2)A是　　　　　；B是　　　　；C是　　　　；D是　　　　　；E是　　　　　。
(3)你图中　　　　　是低压电源，　　　　　是高压电源。
8．如图所示是水位自动报警器的原理图。水位没有到达金属块A时，绿灯亮；水位到达金属块A时，由于水导电，电磁铁电路　　 ，电磁铁　 　衔铁，绿灯　 ，红灯　 。
9．电磁铁是内部插有　 　的螺线管，其磁性比螺线管大大
　 　(选填“增强”或“减弱”)。
10．电磁铁的磁性强弱与两个因素有关：
(1)当线圈匝数一定时，电流越大，电磁铁的磁性越　 。
(2)当电流一定时，线圈匝数越多，电磁铁的磁性越　 。
11．如图所示的电磁起重机，它的主要部件之一是电磁铁，电磁铁是内部带有　 　的螺线管，其特点是：磁性的有无可由　　 　 来控制；南、北极可由　　 　　来改变；磁性强弱可用　　 　来控制。
12．电磁继电器：
(1)电磁继电器是利用　　 　、　 　　电路的通断，来间接地控制　　 　、　　 　电路通断的装置，它的实质就是利用电磁铁来控制工作电路的一种　　 。
(2)电磁继电器由　　　 、　 　、　 　、　 　组成。
13．如图所示是自动扶梯的原理图。当电梯上无人时，压敏电阻R的阻值较大，电磁铁的磁性　 　(选填“较强”或“较弱”)，电磁继电器的动触点与　 　(选填“上面”或“下面”)的静触点接触，电梯运行缓慢。当人走上电梯时，电磁继电器的动触点与另一个静触点接触，电梯运行速度变大。图中画出了某一时刻线圈中的电流方向；可以判断电磁铁的上端是　 (选填“N”或“S”)极。
14．将图中的电磁铁连入你设计的电路中(在虚线框内添加电源和滑动变阻器)，使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
15．如图所示，固定的轻弹簧下端用细线竖直悬挂一条形磁体，当下方电路闭合通电后，发现弹簧长度缩短了，请在括号中标出螺线管下端的极性(N或S)和电源上端的正、 负极(＋或－)。
16．如图所示，闭合开关，条形磁铁静止，滑动变阻器的滑片P从左往右滑动的过程中，弹簧将伸长，请在图中画出电磁铁的线圈绕点。
参考答案
D
C
AB
AD
BC
6.
S
铁钉吸引大头针的多少 转换法
控制电流相等 控制变量法
线圈匝数
电流大小
7.
电磁铁 开关 低 弱 高 强
电磁铁 街铁 弹簧 动触点 静触点
电源甲 电源乙
接通 吸引 灭 亮
铁芯 增强
（1）强 （2）强
铁芯 电流的通断 电流方向 电流大小
12.
低电压 弱电流 高电压 强电流 开关
电磁铁 街铁 弹簧 触点
13.较弱 上面 N
14.
15.
16.
