16.2串、并联电路中电压的规律 同步练习 2021-2022学年人教版九年物理全一册（有答案）

2021——2022学年度人教版九年级物理 第十六章 16.2串并联电路中电压的规律 同步练习
一、选择题

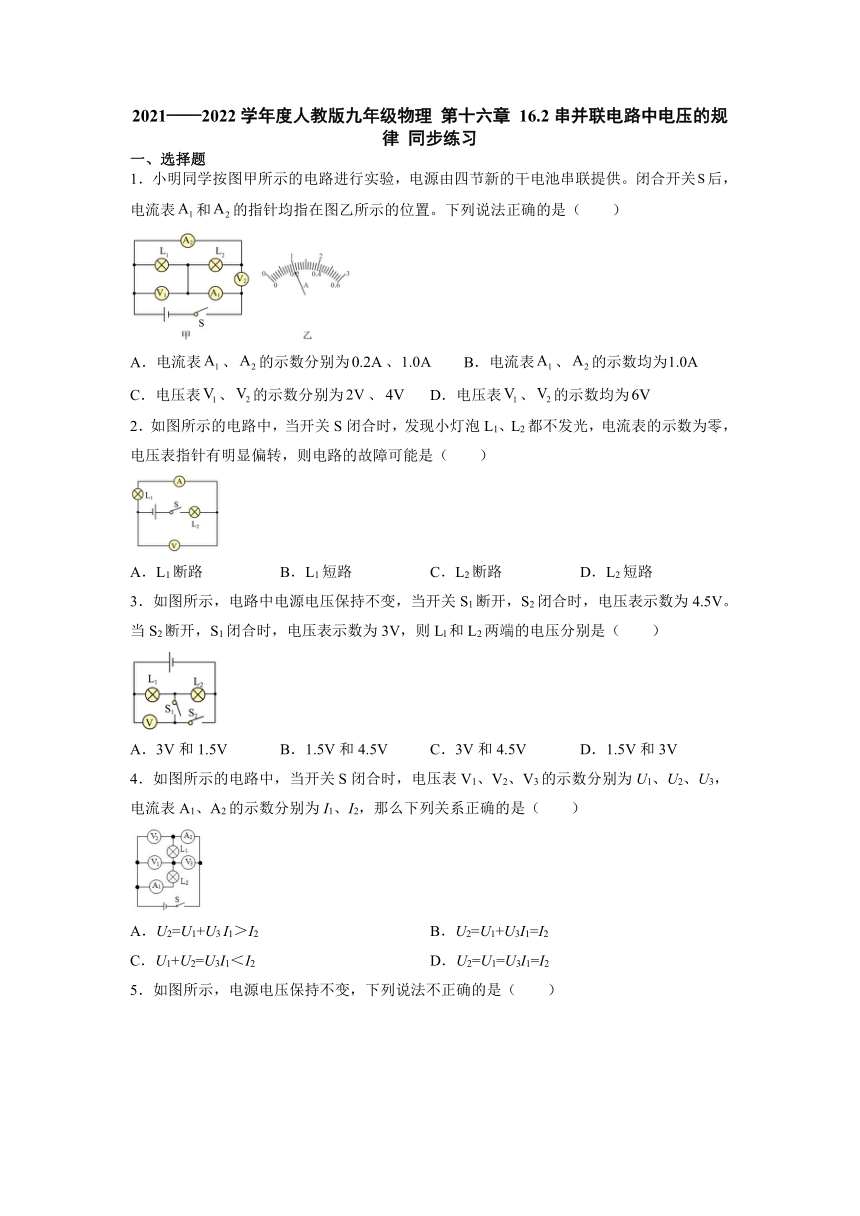

1．小明同学按图甲所示的电路进行实验，电源由四节新的干电池串联提供。闭合开关后，电流表和的指针均指在图乙所示的位置。下列说法正确的是（　　）
A．电流表、的示数分别为、 B．电流表、的示数均为
C．电压表、的示数分别为、 D．电压表、的示数均为
2．如图所示的电路中，当开关S闭合时，发现小灯泡L1、L2都不发光，电流表的示数为零，电压表指针有明显偏转，则电路的故障可能是（　　）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
3．如图所示，电路中电源电压保持不变，当开关S1断开，S2闭合时，电压表示数为4.5V。当S2断开，S1闭合时，电压表示数为3V，则Ll和L2两端的电压分别是（　　）
A．3V和1.5V B．1.5V和4.5V C．3V和4.5V D．1.5V和3V
4．如图所示的电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（　　）
A．U2=U1+U3 I1＞I2 B．U2=U1+U3I1=I2
C．U1+U2=U3I1＜I2 D．U2=U1=U3I1=I2

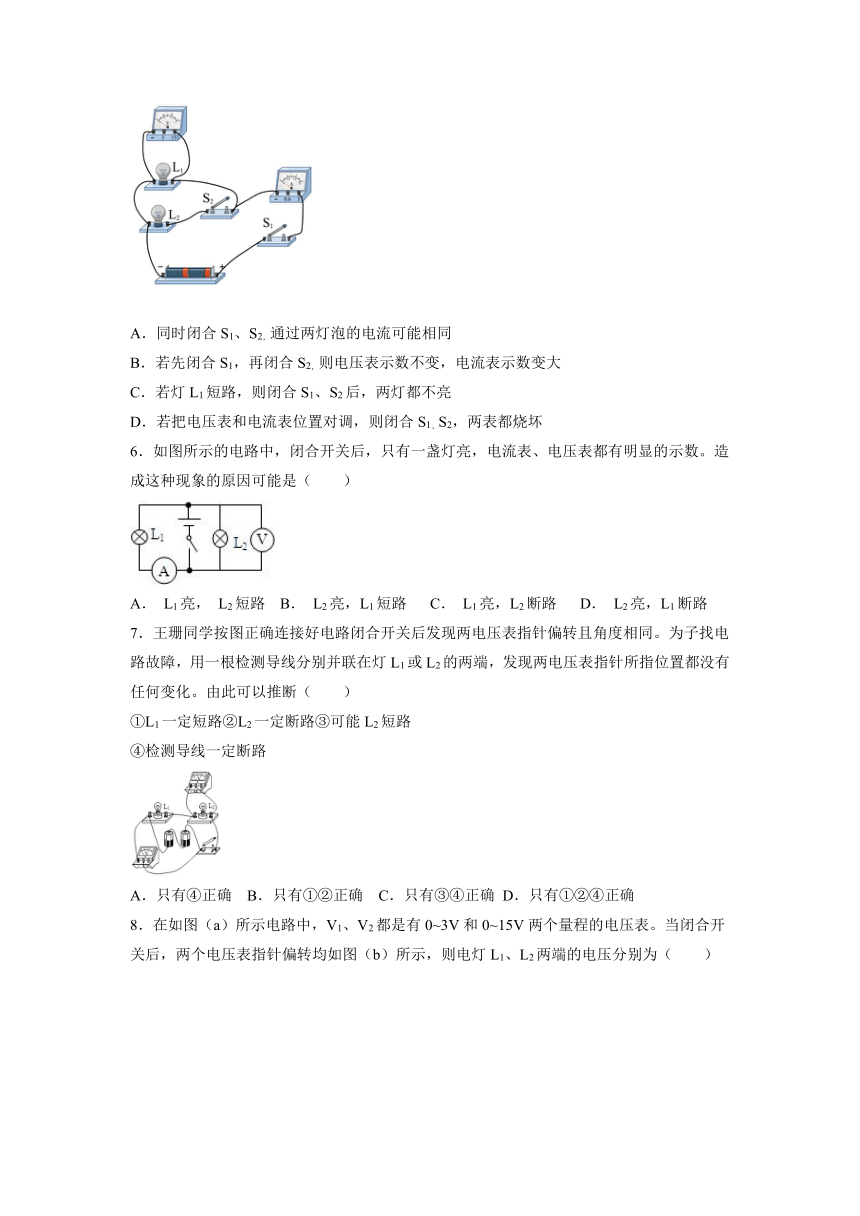

5．如图所示，电源电压保持不变，下列说法不正确的是（　　）
A．同时闭合S1、S2，通过两灯泡的电流可能相同
B．若先闭合S1，再闭合S2，则电压表示数不变，电流表示数变大
C．若灯L1短路，则闭合S1、S2后，两灯都不亮
D．若把电压表和电流表位置对调，则闭合S1、S2，两表都烧坏
6．如图所示的电路中，闭合开关后，只有一盏灯亮，电流表、电压表都有明显的示数。造成这种现象的原因可能是（　　）
A． L1亮， L2短路 B． L2亮，L1短路 C． L1亮，L2断路 D． L2亮，L1断路
7．王珊同学按图正确连接好电路闭合开关后发现两电压表指针偏转且角度相同。为子找电路故障，用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置都没有任何变化。由此可以推断（　　）
①L1一定短路②L2一定断路③可能L2短路
④检测导线一定断路
A．只有④正确 B．只有①②正确 C．只有③④正确 D．只有①②④正确

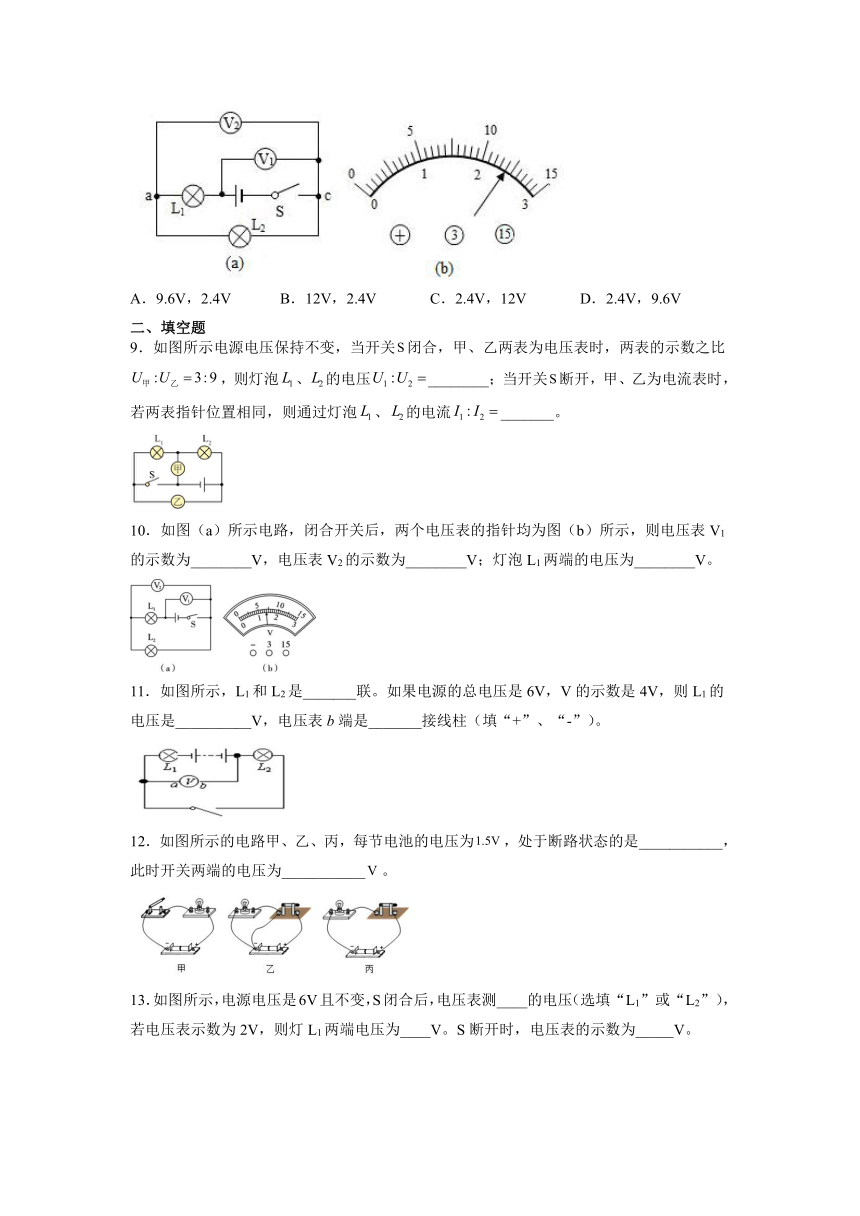

8．在如图（a）所示电路中，V1、V2都是有0~3V和0~15V两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图（b）所示，则电灯L1、L2两端的电压分别为（　　）
A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．2.4V，9.6V
二、填空题
9．如图所示电源电压保持不变，当开关闭合，甲、乙两表为电压表时，两表的示数之比，则灯泡、的电压________；当开关断开，甲、乙为电流表时，若两表指针位置相同，则通过灯泡、的电流_______。
10．如图（a）所示电路，闭合开关后，两个电压表的指针均为图（b）所示，则电压表V1的示数为________V，电压表V2的示数为________V；灯泡L1两端的电压为________V。
11．如图所示，L1和L2是_______联。如果电源的总电压是6V，V的示数是4V，则L1的电压是__________V，电压表b端是_______接线柱（填“+”、“-”）。
12．如图所示的电路甲、乙、丙，每节电池的电压为，处于断路状态的是___________，此时开关两端的电压为___________。
13．如图所示，电源电压是6V且不变，S闭合后，电压表测____的电压（选填“L1”或“L2”），若电压表示数为2V，则灯L1两端电压为____V。S断开时，电压表的示数为_____V。
14．如图所示的电路，电源由三节新干电池组成。闭合开关后，电压表V1的示数为 2.5V，则电压表V2的读数是______V；灯L1两端的电压是______V。
三、作图题
15．将图中的器材连接起来.要求：灯泡L1和L2串联，用电压表V1测L1的电压，用电压表V2测L1和L2串联后的总电压.在图中用笔画线表示导线画出连接方法，然后在虚线框内画出它的电路图.
（_____）
16．如图，盒子里面有一个由电压为6V的电源和两个阻值相同的电阻组成的电路，盒外有四个接线柱。用电压表测量，U12＝3V，U13＝3V，U34＝6V，U42＝0V。画出盒子里面的电路。
四、实验题
17．知道了串联电路的电压规律后，明明又有了新问题：“小君，为什么家里的用电器都是并联的呢 我觉得肯定跟电路的电压规律相关，我们再来探究一下并联电路的电压规律吧。”于是，两人又进行了如下探究。明明先按图1甲所示的电路图连成了图1乙的实物图（电压表尚未连接）。
（1）小君一眼就看出了明明连接的错误，并指出如果闭合开关将出现_____（选填“断路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能会烧坏；
（2）小君只更改了跟四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。他的做法可能是________ ；（写出一种即可）。
（3）接下来，他们按图1丙所示电路图连接两个电压表，闭合开关后，电压表V的示数如图2所示，则灯泡 L1两端的电压 U1=_____V；电压表V的示数U=_____V；
（4）若把电压表V1改为与灯泡L2并联，其示数______（选填“有”或“没有”）变化。
18．如图所示，小明在“探究串联电路电压特点”的实验中：
（1）某次测量时，电压表的示数如图乙所示，则此时灯两端的电压为______。
（2）闭合开关后，小明发现、均不发光，电压表有示数且大小接近，则电路中出现的故障可能是发生了______（选填“短路”或“断路”）。
（3）排除故障后，小明在测量了灯两端的电压后，断开开关，然后将导线的A端松开，接到接线柱上，闭合开关测量灯两端的电压。小明的做法是______（选填“正确”或“错误”）的。
（4）小明进行多次实验的主要目的是______（填序号）。
①寻找普遍规律 ②减小实验误差
19．在探究“并联电路的电压规律”的实验中，小明使用了两个相同的灯泡。
（1）如图甲所示的电路中，把电压表接在ab两点之间时，闭合开关，电压表的示数如图乙所示，电压表的读数为______V。
（2）依次将电压表接在电路中的ab、cd、ef两点之间，小明发现电压表的示数相等。由此他得到结论：并联电路中，各支路两端的电压相等。此结论______（选填“科学”或“不科学”），接下来应该进行的操作是更换不同规格的灯泡，改变电源电压，再做几次实验，这样做的目的是______。
A．减小误差
B．寻找规律
（3）小明发现家里客厅的灯比卧室的灯亮，两灯对应的电压U1和U2的大小关系是U1______U2（选填“＞”、“＝”或“＜”）。你判断的依据是______。
五、综合题
20．如图（a）所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为如图（b）所示，则
（1）两小灯泡是以___________方式连接在电路中。
（2）求L1和L2两端的电压。（_______）
（3）若将L1和L2改接为如图（c）所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为1.3A，电流表A2的示数为0.5A，求此时通过L2的电流和L2两端的电压；（_______）
21．如图所示，当S1、S3闭合，S2、S4断开时，电压表的示数为3V。
(1)当S3闭合，S1、S2、S4断开时，灯L1，L2都不亮，电压表_____示数（选填“有”或“无”）。
(2)当S3、S4闭合，S2、S1断开时，会出现什么现象？_____。
(3)问题解决后，将S1、S4闭合，S2、S3断开，电压表的示数为1.5V，求电源电压是多少？（________）
(4)当S1、S2、S3闭合，S4断开时，电压表连接正确，电压表的示数为多少？（________）
【参考答案】
1．D 2．A 3．A 4．B 5．D 6．C 7．A 8．A
9．1∶2 1∶4
10．7 1.4 5.6
11．串 2 +
12．甲 3
13．L2 4 6
14．4.5 2
15．
16．见解析所示
17．短路 将②接A的一端改接到B 2.5 2.5 没有
18．1.9 断路 错误 ①
19．2.8 不科学 B ＝ 略
20．串联 4.8V，1.2V 0.8A，6V
21．有 电源短路 4.5V 4.5V
