4.1电荷与电流 同步练习（含解析）

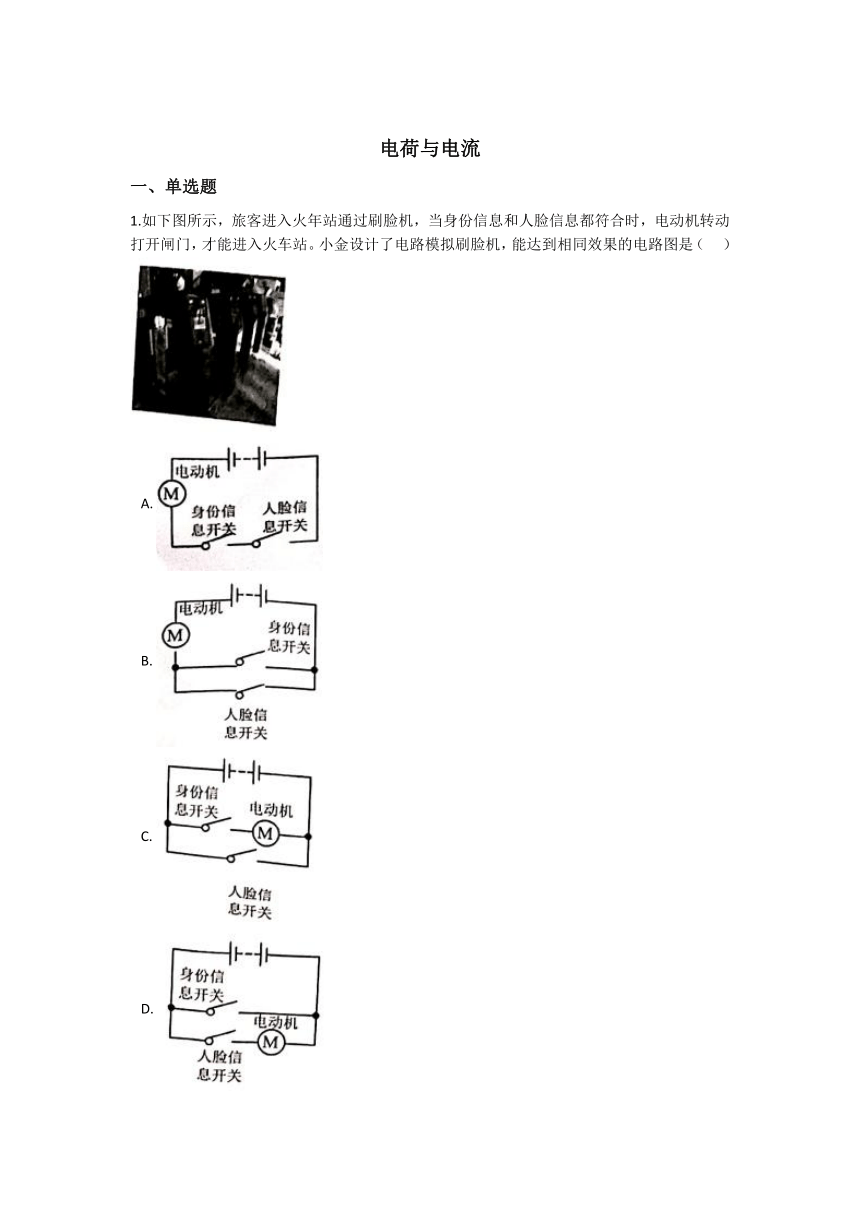

电荷与电流
一、单选题
1.如下图所示，旅客进入火年站通过刷脸机，当身份信息和人脸信息都符合时，电动机转动打开闸门，才能进入火车站。小金设计了电路模拟刷脸机，能达到相同效果的电路图是（ ）
A.
B.
C.
D.
2.在空气千燥的冬天，化纤衣服表面很容易会吸附灰尘。其主要原因是( )
A. 冬天气温低 B. 冬天灰尘多 C. 化纤衣服创造了电荷 D. 化纤衣服摩擦带了电
3.目前多数小区的楼道门都可用多种方式打开。除了用钥匙手动开门外，还能以下列任一方式电动打开：①密码开锁；②手机蓝牙开锁；③楼上按钮开锁。下列控制楼道门锁的电路中 表示开锁动力装置，用S1、S2、S3闭合依次表示上述三种方式开锁，则正确的电路是（ ）
A.
B.
C.
D.
4.小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”(如图所示)。以下判断正确的是( )
A. 摩擦时，肯定是气球得到了正电荷，带上了正电 B. 摩擦时，电子在头发与气球之间发生了转移
C. 两个气球带的是异种电荷 D. 若把气球靠近头发，气球与头发将互相排斥
5.如图所示，为一玻璃棒与丝绸摩擦之后，分别靠近轻质小球甲球与乙球后出现的情况。已知甲球带正电，则下列判断正确的是（ ）
A. 乙球可能不带电 B. 乙球可能带正电 C. 玻璃棒可能不带电 D. 玻璃棒一定带负

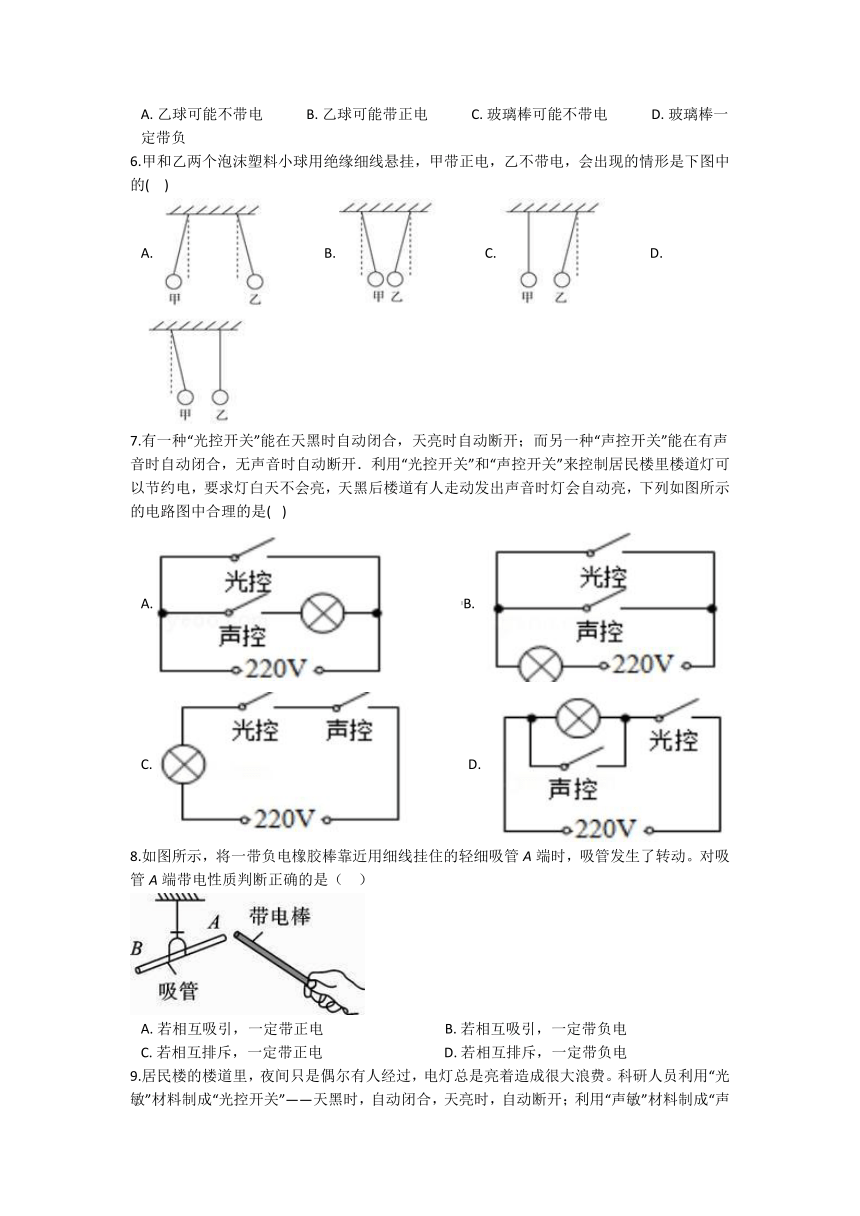

6.甲和乙两个泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电，会出现的情形是下图中的( )
A. B. C. D.
7.有一种“光控开关”能在天黑时自动闭合，天亮时自动断开；而另一种“声控开关”能在有声音时自动闭合，无声音时自动断开．利用“光控开关”和“声控开关”来控制居民楼里楼道灯可以节约电，要求灯白天不会亮，天黑后楼道有人走动发出声音时灯会自动亮，下列如图所示的电路图中合理的是( )
A. B.
C. D.
8.如图所示，将一带负电橡胶棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动。对吸管A端带电性质判断正确的是（ ）
A. 若相互吸引，一定带正电 B. 若相互吸引，一定带负电
C. 若相互排斥，一定带正电 D. 若相互排斥，一定带负电

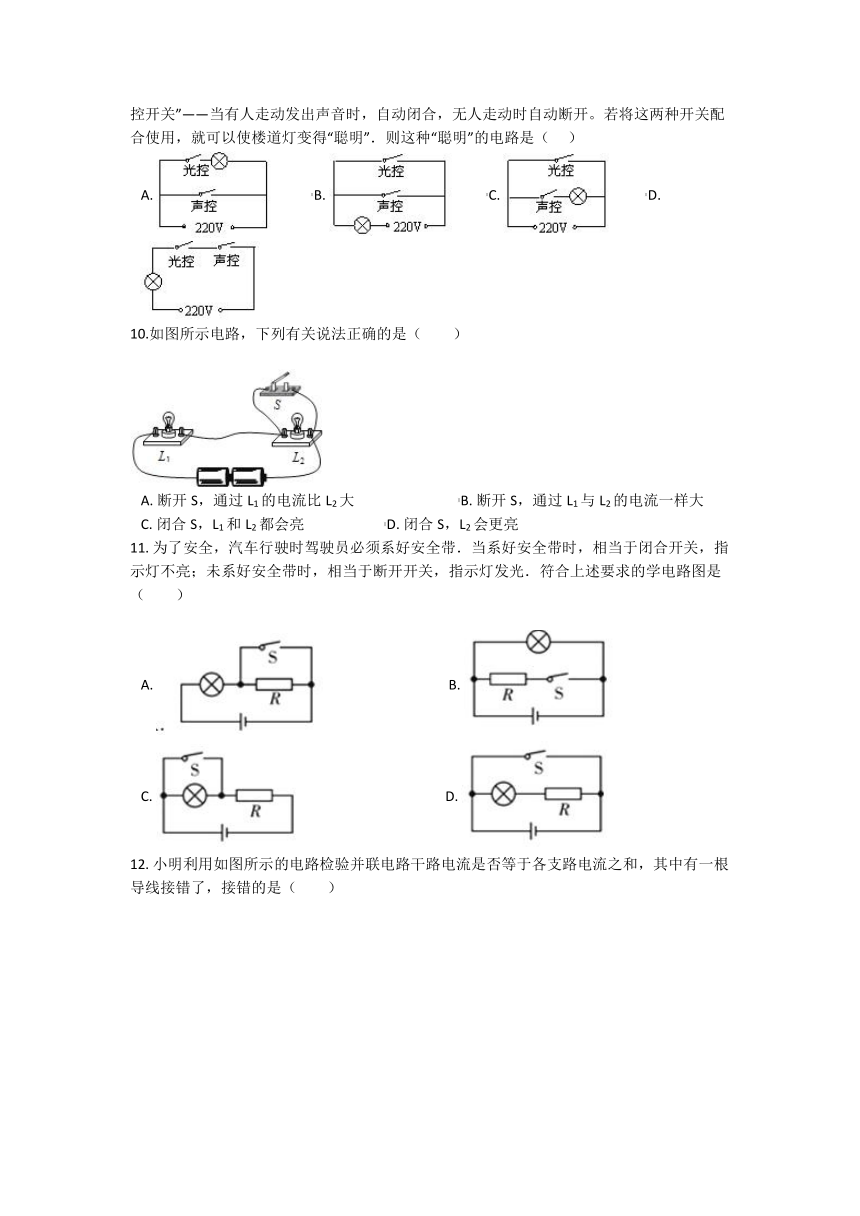

9.居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是（ ）
A. B. C. D.
10.如图所示电路，下列有关说法正确的是（　　）
A. 断开S，通过L1的电流比L2大 B. 断开S，通过L1与L2的电流一样大
C. 闭合S，L1和L2都会亮 D. 闭合S，L2会更亮
11. 为了安全，汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．符合上述要求的学电路图是（　　）
A. B.
C. D.
12. 小明利用如图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的是（　　）
A. 导线1 B. 导线2 C. 导线3 D. 导线4
二、填空题
13.用丝绸摩擦过的玻璃棒和验电器的金属球接触后， 发现验电器金属箔片因为相互 （选填“吸引”或“排斥”）而张开，此时两金属箔片带 （选填“正” 或“负”）电荷。
14.电源能使导体内部的电荷产生________，形成持续不断的________ 。科学上规定，正电荷定向移动的方向为电流方向，而金属导体中的电流是由带负电的________定向移动产生的，故金属导体中自由电子定向移动的方向与电流方向________。
三、解答题
15.将图中的元件连成电路。要求：灯泡L1、L2并联，电流表测量灯L1中的电流，开关S1控制L1 ， 开关S2控制L2。
答案解析部分
一、单选题
1.【答案】 A
【解析】【分析】如果用电器相互影响，则它们串联；如果用电器不相互影响，则它们并联，据此分析两个开关的串并联关系即可。
【解答】根据题目描述可知，当只有身份信息开关或人脸信息开关单独闭合时，闸门都不能打开，说明这两个开关相互影响，则它们串联，如下图所示：
故选A。
2.【答案】 D
【解析】【分析】根据带电体的性质分析判断。
【解答】所有的带电体都有吸引轻小物体的性质，因此化纤衣服很容易吸附灰尘，是因为化纤衣服摩擦带了电，故D正确，而A、B、C错误。
故选D。
3.【答案】 B
【解析】【分析】如果用电器相互影响，那么它们串联；如果用电器不相互影响，那么它们并联，据此分析三个开关的串并联关系即可。
【解答】根据题目描述可知，三个开关，无论闭合哪个开关，都可以开启动力装置打开门锁，因此它们不相互影响，即相互并联，然后再与动力装置串联，故B正确，而A、C、D错误。
故选B。
4.【答案】 B
【解析】【分析】（1）在摩擦起电现象中，得到电子带负电，失去电子带正电；
（2）根据摩擦起电的本质分析；
（3）根据摩擦起电的原理分析；
（4）根据电荷之间的相互作用规律分析。
【解答】A.摩擦时，发生移动的是电子，也就是负电荷，而正电荷是不动的，故A错误；
B.摩擦时，电子在头发和气球之间发生了转移，并不是有电荷产生，故B正确；
C.两个气球都与头发摩擦，要么都得到电子，要么都失去电子，则它们带同种电荷，故C错误；
D.气球恶化头发带异种电荷，二者靠近时相互吸引，故D错误。
故选B。
5.【答案】 A
【解析】【分析】根据电荷之间的相互作用规律分析。
【解答】玻璃棒与丝绸摩擦后带正电，它与甲球相互排斥，根据“同种电荷相互排斥”可知，甲球肯定带正电。玻璃棒与乙球相互吸引，则乙球可能带负电，也可能不带电，故A正确，而B、C、D错误。
故选A。
6.【答案】 B
【解析】【分析】根据电荷之间的相互作用规律判断。
【解答】所有的带电体都有吸引轻小物体的性质，则甲带正电，而乙不带电，二者靠近时会相互吸引，故B正确，而A、C、D错误。
故选B。
7.【答案】 C
【解析】【分析】开关在串联中的作用是控制整个电路；开关在并联电路干路中的作用是控制整个电路，开关在并联电路支路的作用是只控制该支路用电器，支路中用电器互不影响；开关要控制哪个用电器，开关就和它串联。
【解答】解：如果开关要控制用电器，开关和用电器串联 ， “光控开关”和“声控开关” 同时控制灯泡， “光控开关”、“声控开关” 和灯泡必须串联，A、B、D不符合题意，C符合题意。
故答案：C。
8.【答案】 D
【解析】【分析】电荷间的相互作用是同种电荷相互排斥，异种电荷相互吸引。排斥一定是带同种电荷；相互吸引有两种可能，一种情况是一个物体带电，另一个物体不带电，另一种情况是两个物体带异种电荷。
【解答】带负电橡胶棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动。
A、若相互吸引，有可能不带电或带正电，故A不符合题意；
B、若相互吸引，有可能不带电或带正电，故B不符合题意；
C、若相互排斥，一定带负电，故C不符合题意；
D、若相互排斥，一定带负电，故C符合题意。
故答案为：D
9.【答案】 D
【解析】【分析】如果两个用电器相互影响，那么它们应该串联；如果两个用电器不相互影响，那么它们应该并联，据此分析两个开关的串并联关系即可。
【解答】根据题目描述可知，在天亮时，光控开关断开，即使有人发出声音使声控开关闭合，灯泡也不会发光；在天暗时，光控开关闭合，但是没有声音时声控开关断开，此时灯泡也不会发光，可见，光控开关和声控开关是相互影响的，因此它们应该串联，故D正确，而A、B、C错误。
故选D。
10.【答案】 B
【解析】【分析】串联电路的特点：①串联电路只有一条电流路径；②串联电路中各电路元件相互影响，不能独立工作；③串联电路中，一个开关可以控制整个电路；④串联电路中，电流处处相等。
【解答】解：AB、串联电路中，电流处处相等，所以断开S，通过L1与L2的电流一样大，故A错误，B正确；
CD、闭合S，L1亮，但L2短路，不会亮，故CD错误。
故答案为：B
11.【答案】 C
【解析】【解答】解：
A、无论开关断开还是闭合，灯泡都发光．不符合题意；
B、无论开关断开还是闭合，灯泡都发光．不符合题意；
C、开关断开，灯泡和保护电阻串联能够发光；开关闭合，灯泡被短路不能发光．符合题意；
D、开关断开，灯泡与保护电阻串联能够发光；开关闭合造成电源短路．不符合题意．
故选C．
【分析】由题意知，未系好安全带时指示灯亮，系好安全带灯泡不亮，说明开关断开指示灯亮，否则灯泡不亮即被短路了．
12.【答案】 C
【解析】【解答】解：要探究并联电路的电流关系，所以应将两灯泡并联，三个电流表分别测量干路和支路电流，所以需通过改动L2与负极相连的导线，将负极与灯泡L2相连的导线改接左下电流表的负接线柱，导线3接错了，故C正确，正确的电路图如图所示：
故选C．
【分析】要探究并联电路的电流关系，需要使两灯泡并联，分别测出干路和支路的电流．
二、填空题
13.【答案】 排斥；正
【解析】【分析】根据验电器的工作原理解答。
【解答】丝绸摩擦过的玻璃棒带正电荷，接触验电器的金属球后，它的两个金属箔片也带上正电荷，于是因为“同种电荷相互排斥”而张开。
14.【答案】 定向运动；电流；“电子”；相反
【解析】【分析】根据电源的作用、电流的形成和方向等知识分析解答。
【解答】电源能使导体内部的电荷产生定向运动，形成持续不断的电流。科学上规定，正电荷定向移动的方向为电流方向，而金属导体中的电流是由带负电的“电子”定向移动产生的，故金属导体中自由电子定向移动的方向与电流方向相反。
三、解答题
15.【答案】 解：如图所示：
【解析】【分析】（1）电流表必须与被测的用电器串联；在并联电路中，干路开关控制所有用电器，而支路开关只能控制它所在支路上的用电器；
（2）根据（1）中的规律分别判断各个电器元件的位置，然后连接实物图即可。
【解答】（1）电流表测量灯泡L1的电流，那么它应该与L1串联在同一支路上；
（2） 开关S1控制L1， 那么它也应该和L1串联在同一支路上；
（3） 开关S2控制L2， 那么它应该和L2串联在同一支路上。
结合题目元件的位置，那么并联电路的分流点应该在开关S2的右端，而汇流点在灯泡L2的左端，如下图所示：
