17.3电阻的测量课时训练2021－2022学年人教版九年级物理（含答案）

人教版九年级物理17.3电阻的测量课时训练
一、选择题。
1．利用电压表与电流表测电阻的方法叫做“伏安法”，如图所示，“伏安法”测电阻R的电路图应该是（　　）
A． B． C． D．
2．用“伏安法测电阻”的实验电路如图所示。如果考虑到安培表[即安培计]本身有一定的电阻（具有分压作用），伏特表[即伏待计]本身也有一定的电阻（具有分流作用），则下列判断中正确的是（　　）
A．测量值等于电阻的实际值 B．测量值小于电阻的实际值
C．测量值大于电阻的实际值 D．以上三种情况都有可能
3．“伏安法”测电阻R的部分电路如图所示，关于测得的电阻值大小和误差原因分析正确的是（　　）
A．R偏小，因为电流表测量值比通过电阻R的实际电流大一点
B．R偏大，因为电流表测量值比通过电阻R的实际电流小一点
C．R偏大，因为电压表测量值比电阻两端的实际电压大一点
D．R偏小，因为电压表测量值比电阻两端的实际电压小一点
4．用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U﹣I的图象，如图甲、乙所示。对于图象的分析，以下说法错误的是（　　）
A．由甲图可知，定值电阻的阻值为1Ω
B．由甲图可知，电阻不随其两端的电压和导体中的电流而改变
C．由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大

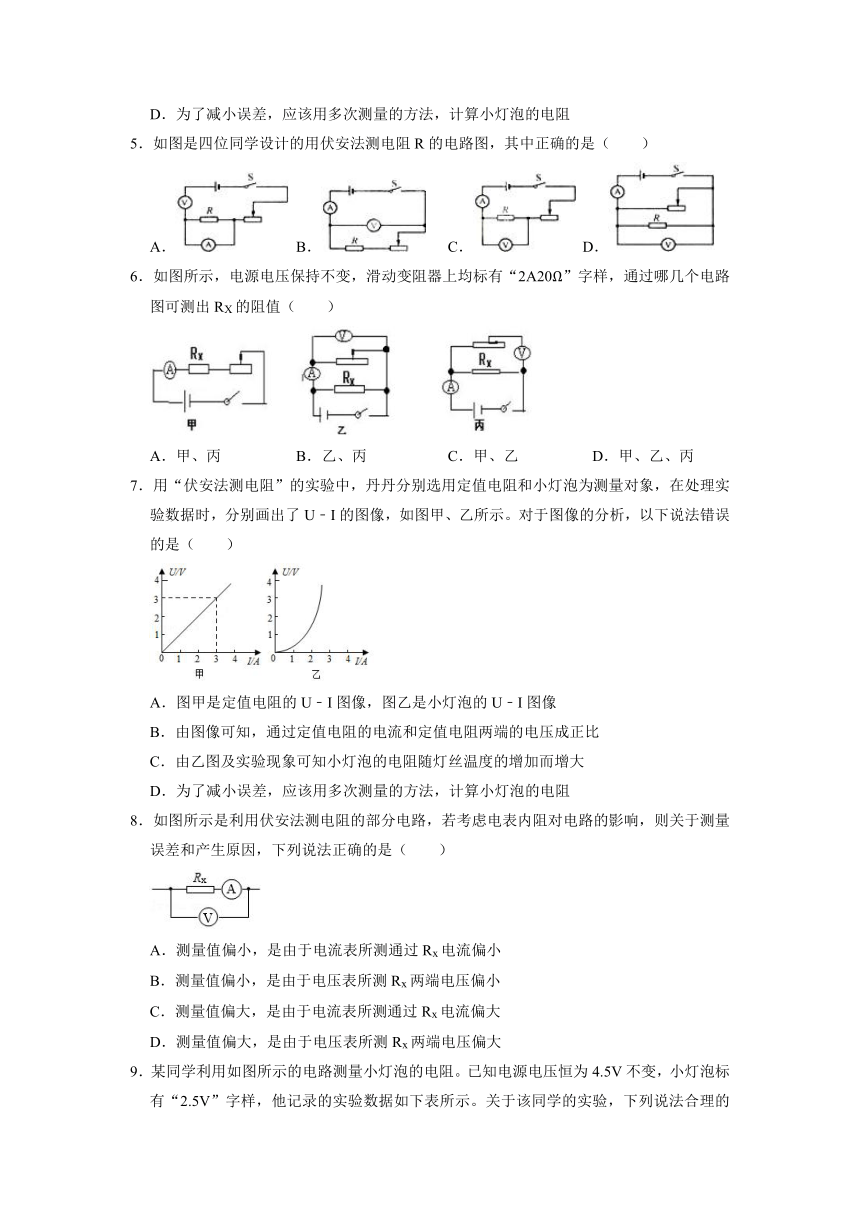

D．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻
5．如图是四位同学设计的用伏安法测电阻R的电路图，其中正确的是（　　）
A． B． C． D．
6．如图所示，电源电压保持不变，滑动变阻器上均标有“2A20Ω”字样，通过哪几个电路图可测出RX的阻值（　　）
A．甲、丙 B．乙、丙 C．甲、乙 D．甲、乙、丙
7．用“伏安法测电阻”的实验中，丹丹分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U﹣I的图像，如图甲、乙所示。对于图像的分析，以下说法错误的是（　　）
A．图甲是定值电阻的U﹣I图像，图乙是小灯泡的U﹣I图像
B．由图像可知，通过定值电阻的电流和定值电阻两端的电压成正比
C．由乙图及实验现象可知小灯泡的电阻随灯丝温度的增加而增大
D．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻
8．如图所示是利用伏安法测电阻的部分电路，若考虑电表内阻对电路的影响，则关于测量误差和产生原因，下列说法正确的是（　　）
A．测量值偏小，是由于电流表所测通过Rx电流偏小
B．测量值偏小，是由于电压表所测Rx两端电压偏小
C．测量值偏大，是由于电流表所测通过Rx电流偏大
D．测量值偏大，是由于电压表所测Rx两端电压偏大

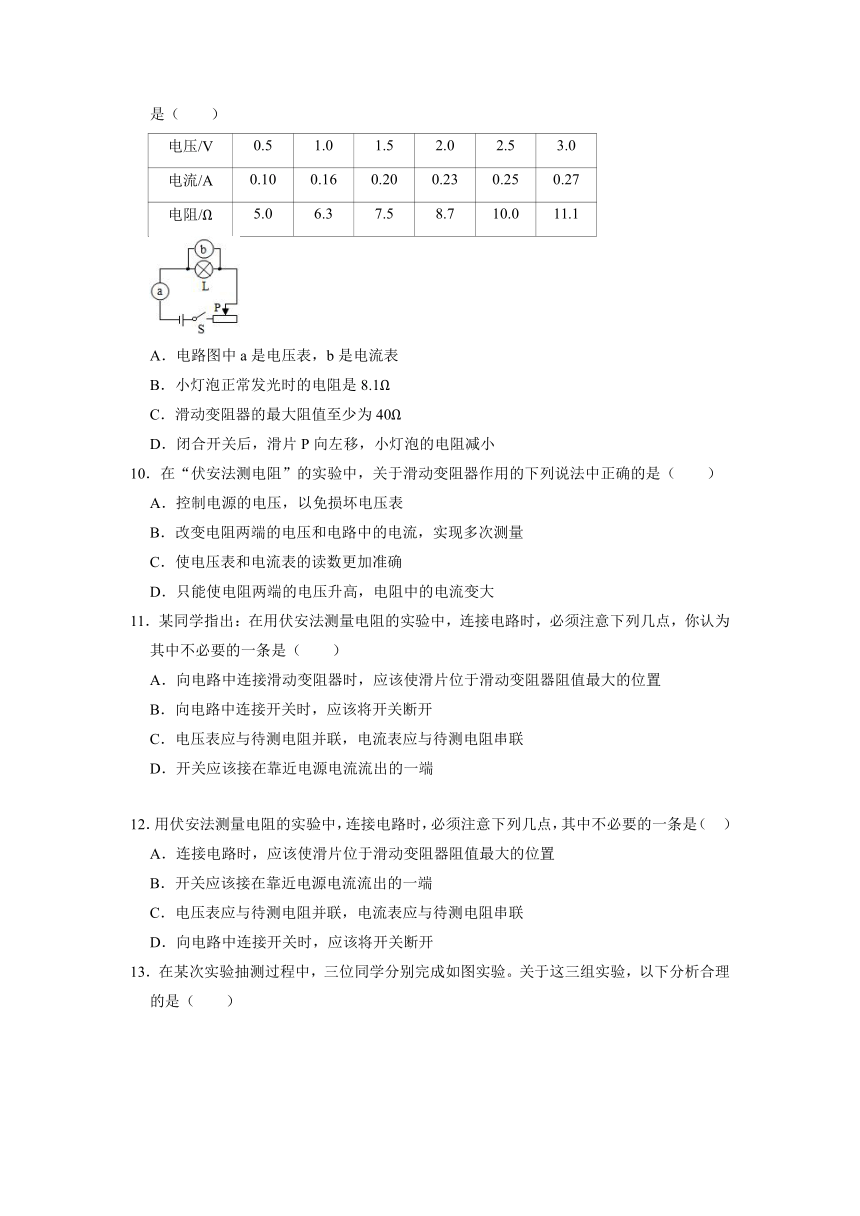

9．某同学利用如图所示的电路测量小灯泡的电阻。已知电源电压恒为4.5V不变，小灯泡标有“2.5V”字样，他记录的实验数据如下表所示。关于该同学的实验，下列说法合理的是（　　）
电压/V 0.5 1.0 1.5 2.0 2.5 3.0
电流/A 0.10 0.16 0.20 0.23 0.25 0.27
电阻/Ω 5.0 6.3 7.5 8.7 10.0 11.1
A．电路图中a是电压表，b是电流表
B．小灯泡正常发光时的电阻是8.1Ω
C．滑动变阻器的最大阻值至少为40Ω
D．闭合开关后，滑片P向左移，小灯泡的电阻减小
10．在“伏安法测电阻”的实验中，关于滑动变阻器作用的下列说法中正确的是（　　）
A．控制电源的电压，以免损坏电压表
B．改变电阻两端的电压和电路中的电流，实现多次测量
C．使电压表和电流表的读数更加准确
D．只能使电阻两端的电压升高，电阻中的电流变大
11．某同学指出：在用伏安法测量电阻的实验中，连接电路时，必须注意下列几点，你认为其中不必要的一条是（　　）
A．向电路中连接滑动变阻器时，应该使滑片位于滑动变阻器阻值最大的位置
B．向电路中连接开关时，应该将开关断开
C．电压表应与待测电阻并联，电流表应与待测电阻串联
D．开关应该接在靠近电源电流流出的一端
12．用伏安法测量电阻的实验中，连接电路时，必须注意下列几点，其中不必要的一条是（　）
A．连接电路时，应该使滑片位于滑动变阻器阻值最大的位置
B．开关应该接在靠近电源电流流出的一端
C．电压表应与待测电阻并联，电流表应与待测电阻串联
D．向电路中连接开关时，应该将开关断开

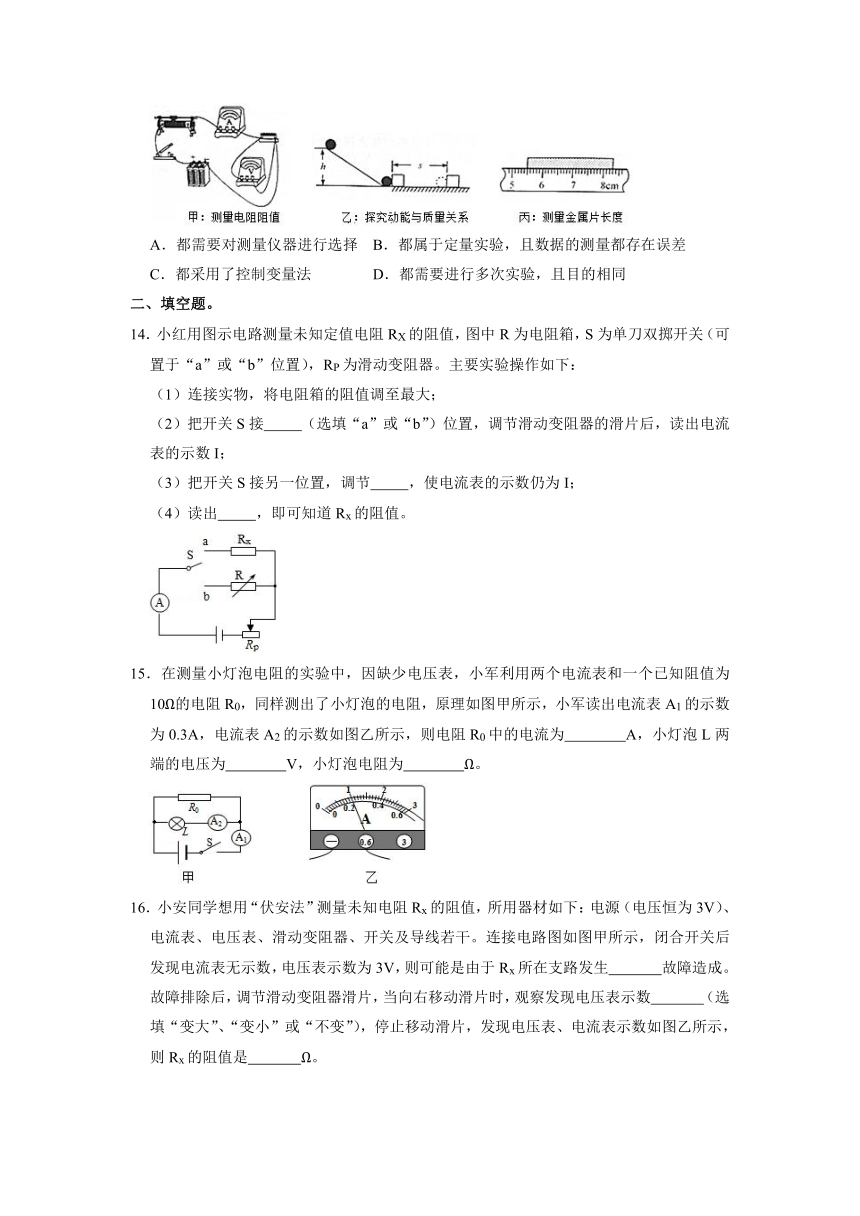

13．在某次实验抽测过程中，三位同学分别完成如图实验。关于这三组实验，以下分析合理的是（　　）
A．都需要对测量仪器进行选择 B．都属于定量实验，且数据的测量都存在误差
C．都采用了控制变量法 D．都需要进行多次实验，且目的相同
二、填空题。
14．小红用图示电路测量未知定值电阻RX的阻值，图中R为电阻箱，S为单刀双掷开关（可置于“a”或“b”位置），RP为滑动变阻器。主要实验操作如下：
（1）连接实物，将电阻箱的阻值调至最大；
（2）把开关S接　 　（选填“a”或“b”）位置，调节滑动变阻器的滑片后，读出电流表的示数I；
（3）把开关S接另一位置，调节　 　，使电流表的示数仍为I；
（4）读出　 　，即可知道Rx的阻值。
15．在测量小灯泡电阻的实验中，因缺少电压表，小军利用两个电流表和一个已知阻值为10Ω的电阻R0，同样测出了小灯泡的电阻，原理如图甲所示，小军读出电流表A1的示数为0.3A，电流表A2的示数如图乙所示，则电阻R0中的电流为　 　A，小灯泡L两端的电压为　 　V，小灯泡电阻为　 　Ω。
16．小安同学想用“伏安法”测量未知电阻Rx的阻值，所用器材如下：电源（电压恒为3V）、电流表、电压表、滑动变阻器、开关及导线若干。连接电路图如图甲所示，闭合开关后发现电流表无示数，电压表示数为3V，则可能是由于Rx所在支路发生　 　故障造成。故障排除后，调节滑动变阻器滑片，当向右移动滑片时，观察发现电压表示数　 　（选填“变大”、“变小”或“不变”），停止移动滑片，发现电压表、电流表示数如图乙所示，则Rx的阻值是　 　Ω。
17．“用电流表、电压表测电阻”的实验中，在连接电路时电键应处于　 　状态，电流应从电流表的　 　接线柱流入；在闭合电键前应使滑动变阻器连入电路电阻最　 　；需直接测量的物理量是待测电阻的　 　。
18．在测量小灯泡电阻的实验中，正确连接电路并闭合开关后，电压表和电流表的示数如图所示。则流过小灯泡的电流为　 　A，小灯泡的电阻为　 　Ω．某滑动变阻器标有“50Ω2A”的字样，其中“50Ω”表示　 　；“2A”表示　 　。
19．为完成“测定小灯泡正常发光时电阻”的实验，小柯同学选取了相应器材，小灯泡上标有“2.5V”字样。
（1）如图甲电路无法正常完成实验，有一处导线连接错误，错误导线是　 　（选填“①”或“②”）。
（2）改正电路后，小柯调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图乙，则小灯泡正常发光时的电阻是　 　欧姆。
20．在“伏安法测电阻”的实验中，为了使测量结果的误差较小，一般可采取的措施有　 　、　 　。
21．利用伏安法测电阻时常常用到如图所示的两种电路，某同学实验时所用电流表的内阻约为10Ω，电压表的内阻约为20kΩ，待测电阻的阻值约为100Ω，为了减小误差，他应该采用图　 　（填“甲”或“乙”）所示的连接方法，利用该方法进行实验时，测量结果会偏　 　（填“大”或“小”）。
22．用“伏安法”测量小灯泡电阻的试验中，除了导线、开关、灯泡、电源之外，还需要的器材有　 　、　 　、　 　。
三、实验探究题。
23．小芳利用图甲所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω
（1）请你根据电路图，用笔画线代替导线，在图乙中完成实验电路的连接。
（2）闭合开关前，应将滑动变阻器的滑片置于 　 　端（选填“A”或“B”）。
（3）闭合开关，发现电压表和电流表均无示数。小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。如果电路连接完好，只有一个元件有故障，该故障是 　 　。
（4）排除故障后，调节滑动变阻器，记录多组数据。画出了待测电阻Rx的I﹣U图象，如图丙所示。由图象可得Rx＝　 　Ω。
（5）小芳又设计了一种方案，也测出了Rx的阻值。电路如图丁所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：
①当开关 　 　时，电流表读数为Il；
②当开关S1、S2都闭合时，电流表读数为I2；
③待测电阻Rx＝　 　。（用已知和测出的物理量符号表示）
24．做“用伏安法测量小灯泡电阻”的实验中：
（1）伏安法测电阻的原理是 　 　。
（2）请将正确的电路连接完整。在连接电路时开关应处于 　 　状态，滑动变阻器的滑片应位于 　 　（填A或B）端，这主要是为了避免电路中的 　 　过大，而烧坏电路中的有关元件。
（3）在闭合开关前，电流表的指针在0刻度的左侧，应该进行的操作是 　 　。在闭合开关后，图中滑动变阻器的滑片向右移动，电流表的示数会 　 　。
（4）若某次测量时电压表和电流表的示数如图所示，其电流表示数为 　 　A，电压表示数为 　 　V，灯泡的电阻RL＝　 　Ω。
（5）小明同学在做实验时，电路连接无误。闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零。该故障的原因可能是 　 　。
（6）实验中，发现灯泡的电阻会发生变化，原因是 　 　。
人教版九年级物理17.3电阻的测量课时训练
参考答案
一、选择题。
1．A； 2．B； 3．A； 4．D； 5．C； 6．A； 7．D； 8．D； 9．C； 10．B； 11．D； 12．B； 13．A；
二、填空题。
14．a；电阻箱；电阻箱的示数； 15．0.1；1；5； 16．断路；变大；5； 17．断开；正；大；电压和通过导体的电流； 18．0.5；5；滑动变阻器的最大阻值50Ω；允许通过的最大电流2A； 19．②；5； 20．多次测量取电阻的平均值；量程范围之内，电表选择小量程； 21．甲；小； 22．电压表；电流表；滑动变阻器；
三、实验探究题。
23．B；滑动变阻器断路；4；S1闭合、S2断开；； 24．R＝；断开；B；电流；对电流表进行调零；变小；0.32；1.6；5；灯泡短路或电压表短路；灯泡的电阻随温度的变化而变化；
