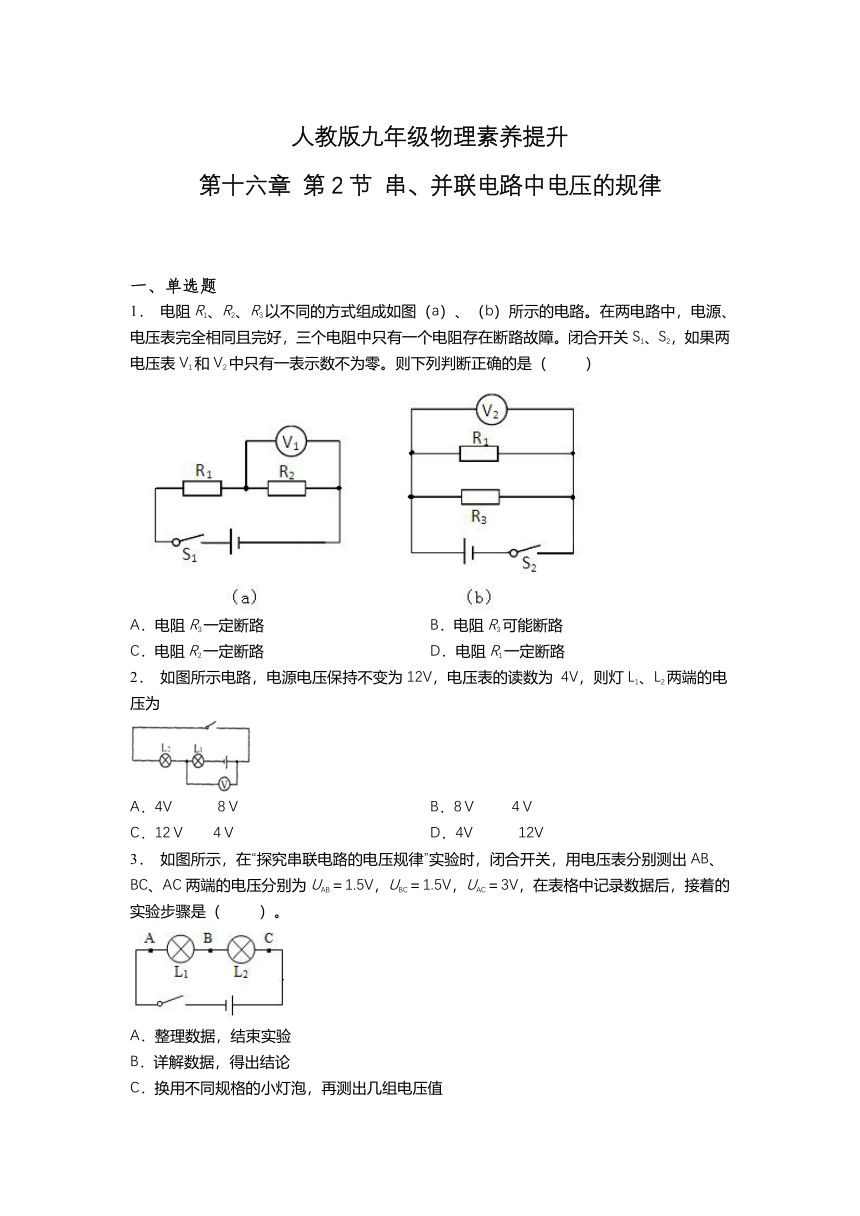

人教版九年级物理素养提升
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 电阻R1、R2、R3以不同的方式组成如图（a）、（b）所示的电路。在两电路中，电源、电压表完全相同且完好，三个电阻中只有一个电阻存在断路故障。闭合开关S1、S2，如果两电压表V1和V2中只有一表示数不为零。则下列判断正确的是（ ）
A．电阻R3一定断路 B．电阻R3可能断路
C．电阻R2一定断路 D．电阻R1一定断路
2． 如图所示电路，电源电压保持不变为12V，电压表的读数为 4V，则灯L1、L2两端的电压为
A．4V 8 V B．8 V 4 V
C．12 V 4 V D．4V 12V
3． 如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB＝1.5V，UBC＝1.5V，UAC＝3V，在表格中记录数据后，接着的实验步骤是（ ）。
A．整理数据，结束实验
B．详解数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
4． 在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（ ）
A．该同学连接电路时至少要用8根导线
B．实验中应该选择规格相同的小灯泡
C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压
5． 小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）。
A．换气扇和照明灯不能同时工作 B．换气扇和照明灯工作时，通过它们的电流一定相等
C．换气扇和照明灯只能同时工作 D．换气扇和照明灯工作时，它们两端的电压一定相等
6． 如图所示，两个完全相同的电压表，均有3V、15V两个量程，开关闭合时，两个电压表的指针位置均为如图所示，则灯L1和L2两端的电压分别为（ ）
A．1.8V 9V
B．9V 1.8V
C．7.2V 1.8V
D．1.8V 7.2V
7． 如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是
A．0.9 V，3.6 V B．0.9 V，0 V
C．4.5 V，0 V D．4.5 V，4.5 V
8． 如图所示的电路中，开关S闭合时，电源、灯泡L1、灯泡L2两端电压分别是U、U1、U2，则它们的关系是（ ）
A．U=U1= U2 B．U>U1 + U2 C．U9． 如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则
A．甲是电流表，乙、丙是电压表 B．甲是电压表，乙、丙是电流表
C．乙是电流表，甲、丙是电压表 D．乙是电压表，甲、丙是电流表
10．将灯L1和L2接入同一个电路中，用电压表测得灯L1两端的电压为2.5V，L2两端的电压为2.5V，则（ ）
A．两灯一定串联
B．两灯一定并联
C．两灯可能串联也可能并联
D．以上说法都不对
二、填空题
11．如图所示的电路中，当S闭合后，两个灯泡都能正常发光，若电源电压为6V，灯L1两端的电压为2.5V，则L2两端的电压为________V，电压表的示数为________V．
12．如图所示的电路中，开关闭合后，电压表V1示数为2V，V2示数为10V，则L1两端的电压为________V，L2两端的电压为________V，电源电压为________V。
13．如图所示电路中，电源是由两节铅蓄电池组成。当只闭合开关S2时，电压表的示数是1V，则灯L2两端的电压为_______V；若开关S1、S2同时闭合，L1两端的电压为______V， L3两端的电压为______V。
14．一节新干电池电压为________伏。手电筒的小电珠与控制它的开关是______的，一般手电筒都需要用两节干电池才能正常使用，这两节干电池是________的。（均选填“串联”或“并联”）
15．如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。
16．如图所示的是用电压表测量灯L1、L2、L3及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；甲图中的电压分别为U1、U2、U3和UAB，它们之间的关系是________。乙图中的电压分别为U1、U2、U3和UCD，它们之间的关系是________。(填写公式)
17．如图所示的电路中，电压表V1、V2和V3分别测量的是_____、____和_______两端的电压；如果电压表V1、V2的示数分别为6 V和4 V，那么电压表V3的示数为_____V．
18．如图所示，电源电压为6V，若S闭合，电压表的示数为2.5V，则L2两端的电压U2=_____V；若S断开，电压表的示数为_____V．
19．如图所示电路，电源电压为4.5V，开关闭合后电压表的示数为2.5V，则灯L1两端的电压为_________V，灯L2两端的电压为_________V．
20．如图甲所示的电路中，电压表所用的量程不明，当开关S闭合后，电压表V1和V2的示数如图乙和丙所示，则灯L1两端电压为________V，灯L2两端的电压为________V。
三、实验题
21．在探究串、并联电路规律的实验里，王大海进行了如下操作：
（1）①把两个标有“2.5V0.3A”的小灯泡L1和L2串联起来接到电源上，使灯泡发光（如图甲所示）．
②分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表一．
表一
UAB UBC UAC
电压（V） 2.45 2.50 2.60
（2）①把上述两个灯泡改接成并联后，接到另一电源上，使灯泡发光（如图乙所示）．
②分三次接入电流表，分别测量A、B、C三点的电流并记入表二．
表二
IA IB IC
电流（A） 0.30 0.29 0.58
请你评估：
（1）表一的测量结果有一个是错误的，错误的是 ______ ，判断的依据是 ______
（2）表二的测量结果是否可能？谈谈你的观点_________．
22．小明为探究并联电路中电压的规律，进行了以下探究，请你帮他归纳结论和进行评估：
(1)提出问题：并联电路中，各电灯两端的电压有什么关系；
(2)设计实验：小明用两个完全相同的小灯泡组成如图所示的并联电路，用电压表分别测量两个灯泡L1、L2以及电源两端的电压；
(3)进行实验：按照如图所示的电路图连接电路，进行实验测量，记录实验数据，测得两个灯泡L1、L2以及电源两端的电压均为3V；
(4)小明由此得出实验结论：___________________________________________；
(5)实验评估：你认为本次实验存在的不足是什么？_______________；
(6)小明应如何改进本实验 ___________？
人教版九年级物理素养提升 第十六章 第2节 串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B C C D C D D B C
二、填空题
11．3.5 3.5
12． 10 2 12
13． 3 1 4
14．1.5 串联 串联
15． 3 2
16． UAB＝U1+U2+U3 UCD＝U1＝U2＝U3
17．电源电压 L1 L2 2
18．3.5 6
19．2.5 2
20．3.52.5
三、实验题
21．（1）UAC串联电路两端的总电压等于各部分电路两端的电压之和（或UAC＝UBC＋UAB） （2）可能，因为在误差允许的范围内能够得出：在并联电路中干路电流等于各支路电流之和（或IC＝IA＋IB）．
22．在并联电路中，各支路两端的电压相等实验中采用两个完全相同的小灯泡，使实验存在特殊性，影响结论的普遍性(或只做一次实验便得出结论，不科学)用不同规格的小灯泡多测几组数据。
