第十六章 第4节 变阻器
一、单选题

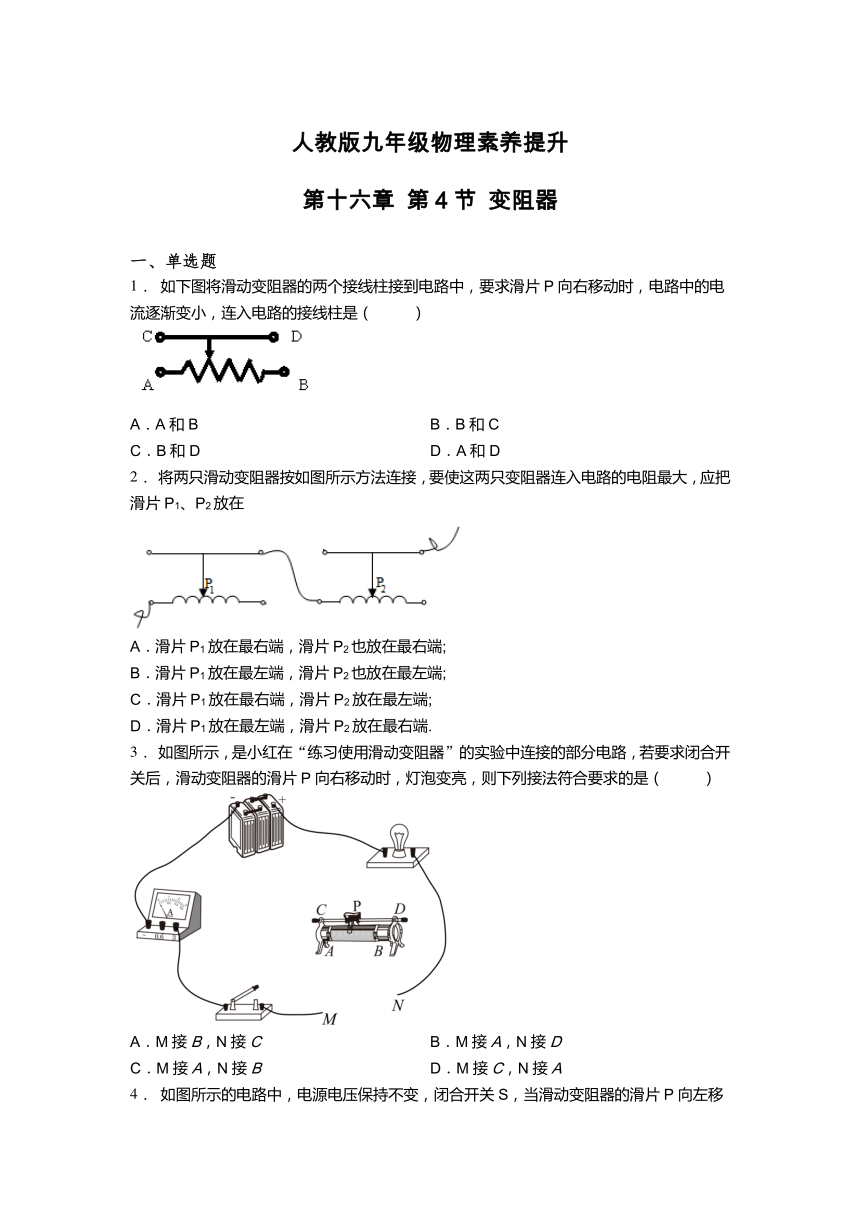

1． 如下图将滑动变阻器的两个接线柱接到电路中，要求滑片P向右移动时，电路中的电流逐渐变小，连入电路的接线柱是（ ）
A．A和B B．B和C
C．B和D D．A和D
2． 将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在
A．滑片P1放在最右端，滑片P2也放在最右端;
B．滑片P1放在最左端，滑片P2也放在最左端;
C．滑片P1放在最右端，滑片P2放在最左端;
D．滑片P1放在最左端，滑片P2放在最右端.
3． 如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（ ）
A．M接B，N接C B．M接A，N接D
C．M接A，N接B D．M接C，N接A

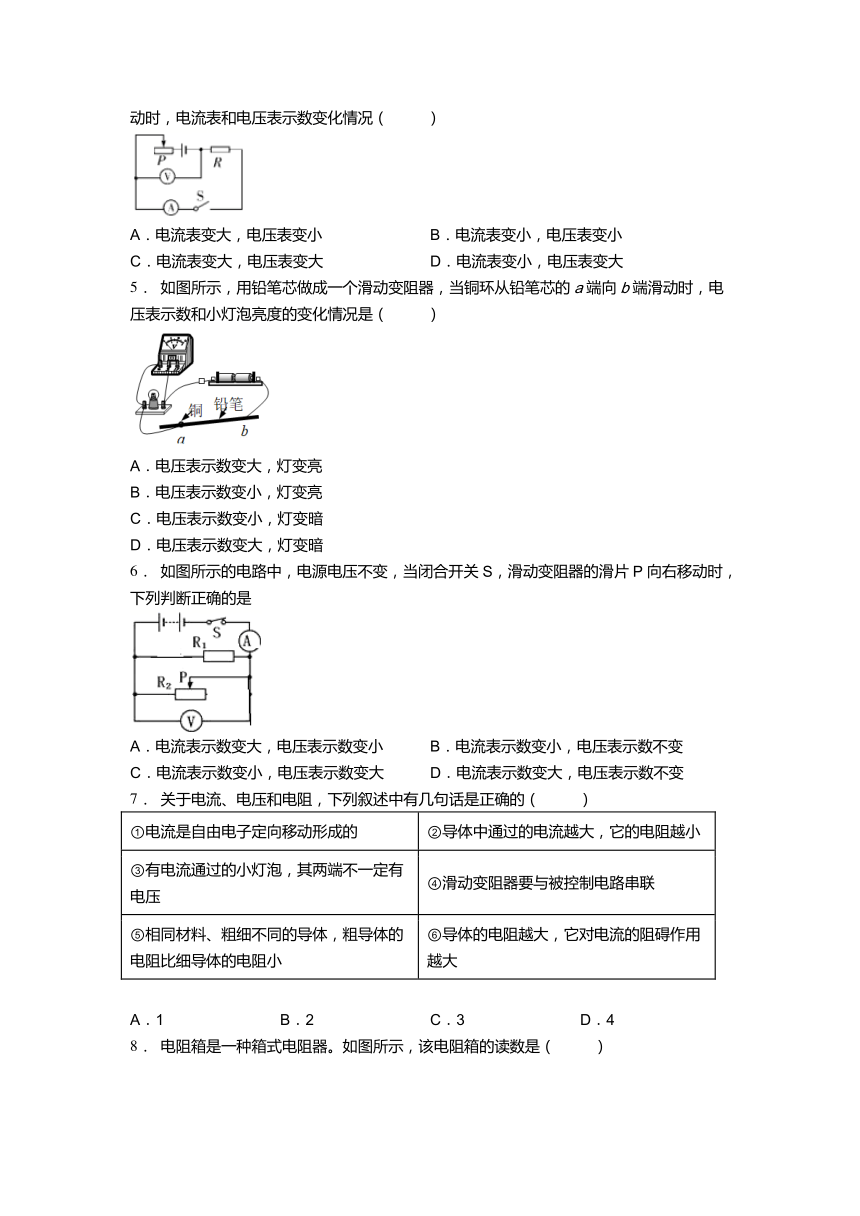

4． 如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，电流表和电压表示数变化情况（ ）
A．电流表变大，电压表变小 B．电流表变小，电压表变小
C．电流表变大，电压表变大 D．电流表变小，电压表变大
5． 如图所示，用铅笔芯做成一个滑动变阻器，当铜环从铅笔芯的a端向b端滑动时，电压表示数和小灯泡亮度的变化情况是（ ）
A．电压表示数变大，灯变亮
B．电压表示数变小，灯变亮
C．电压表示数变小，灯变暗
D．电压表示数变大，灯变暗
6． 如图所示的电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是
A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数不变
C．电流表示数变小，电压表示数变大 D．电流表示数变大，电压表示数不变
7． 关于电流、电压和电阻，下列叙述中有几句话是正确的（ ）
①电流是自由电子定向移动形成的 ②导体中通过的电流越大，它的电阻越小
③有电流通过的小灯泡，其两端不一定有电压 ④滑动变阻器要与被控制电路串联
⑤相同材料、粗细不同的导体，粗导体的电阻比细导体的电阻小 ⑥导体的电阻越大，它对电流的阻碍作用越大
A．1 B．2 C．3 D．4

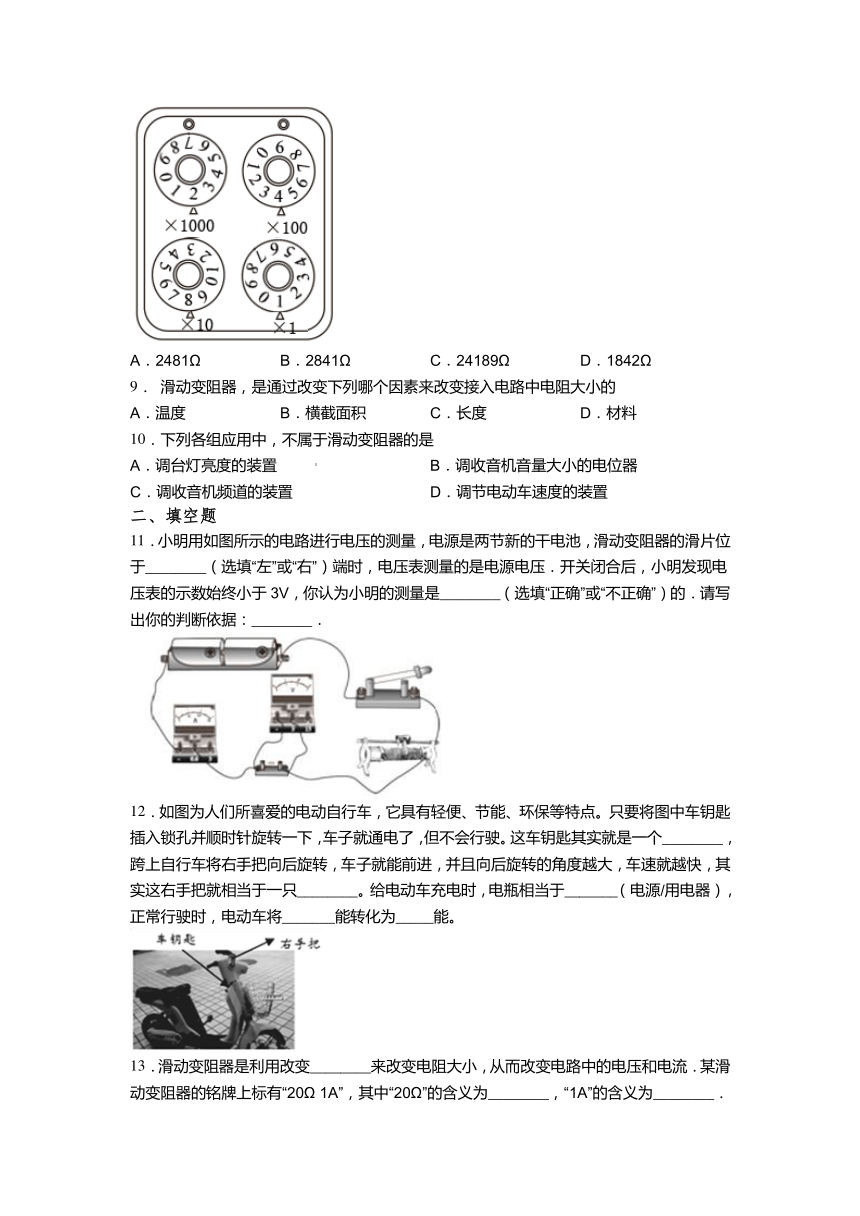

8． 电阻箱是一种箱式电阻器。如图所示，该电阻箱的读数是（ ）
A．2481Ω B．2841Ω C．24189Ω D．1842Ω
9． 滑动变阻器，是通过改变下列哪个因素来改变接入电路中电阻大小的
A．温度 B．横截面积 C．长度 D．材料
10．下列各组应用中，不属于滑动变阻器的是
A．调台灯亮度的装置 B．调收音机音量大小的电位器
C．调收音机频道的装置 D．调节电动车速度的装置
二、填空题
11．小明用如图所示的电路进行电压的测量，电源是两节新的干电池，滑动变阻器的滑片位于________（选填“左”或“右”）端时，电压表测量的是电源电压．开关闭合后，小明发现电压表的示数始终小于3V，你认为小明的测量是________（选填“正确”或“不正确”）的．请写出你的判断依据：________．
12．如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这车钥匙其实就是一个________，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，其实这右手把就相当于一只________。给电动车充电时，电瓶相当于_______（电源/用电器），正常行驶时，电动车将_______能转化为_____能。
13．滑动变阻器是利用改变________来改变电阻大小，从而改变电路中的电压和电流．某滑动变阻器的铭牌上标有“20Ω 1A”，其中“20Ω”的含义为________，“1A”的含义为________．
14．装有两节新干电池的手电筒，它的电压是________V，家庭照明电路电压是________V；滑动变阻器是通过改变________来改变电路中电阻的．
15．电饭锅的工作电路中，电位器的作用主要是通过调节其___________，改变电路中的电流。
16．大量实验表明，导体的电阻是导体本身的一种性质，它的大小决定于导体的_______、长度和横截面积。如图所示收音机上调节音量的旋钮实际上是一个_______，它是通过改变导体的_______来改变电阻的。
17．如图所示的电阻箱的示数是________Ω．
18．图示是某滑动变阻器的结构示意图,其铭牌上标有“20 Ω　1.5 A”的字样,当滑片P从最左端滑到最右端时:
(1)使用A、C接线柱时,它接入电路的电阻的变化情况是_____Ω;
(2)使用B、C接线柱时,它接入电路的电阻的变化情况是____Ω;
(3)使用A、B接线柱时,它连入电路的电阻为____Ω;
(4)使用C、D接线柱时,它连入电路的电阻为____Ω.
19．滑动变阻器是通过改变 _____ 来改变电阻的．如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与 _____ 接线柱接在电路的M、N两端．
20．下图，在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，只把A和C接入电路时，_____（填“能”或“不能”）改变通过电位器的电流；若将该电位器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱______（选填“A和B”、“B和C”或“A和C”），并将其与灯泡_______联后接入电路中．
人教版九年级物理素养提升 第十六章 第4节 变阻器（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D A A B A B B A C C
二、填空题
11．右 正确 电流表分压
12．开关 滑动变阻器 用电器 电 机械
13．连入电路的电阻线的长度 其最大阻值为20欧姆 允许通过的最大电流为1A
14．3V 220V 连入电路中电阻丝的长短
15．电阻值
16． 材料 滑动变阻器 长度
17．2015
18． 0--20 20--0 20 0
19．接入电路中电阻丝的长度 A
20．不能； B和C； 串。
