16.4变阻器 练习 2021-2022学年人教版物理九年级（含答案）

人教版九年级物理第十六章《电压 电阻》
第四节 变阻器（提高班）
一．选择题（共11小题）
1．下列用电器中，不需要变阻器的是（　　）
A．调温电熨斗 B．无极调光台灯
C．收音机的音量调节旋钮 D．家用白炽灯
2．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（　　）
A．B．C．D．
3．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（　　）
A．B．C．D．
4．如图所示，有关滑动变阻器的使用，说法正确的是（　　）
A．接线柱C、D端接进电路为定值电阻
B．接线柱A、B端接进电路为一根导线
C．C、B端接进电路，电流方向为C→P→B
D．A、C端接进电路，向D端移动P，电阻增大
5．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（　　）
A．断开开关S，更换灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
6．如图所示的电路中，当闭合开关后滑动变阻器滑片向右滑动时电压表读数会（　　）
A．变大 B．变小 C．不变 D．先变小后变大

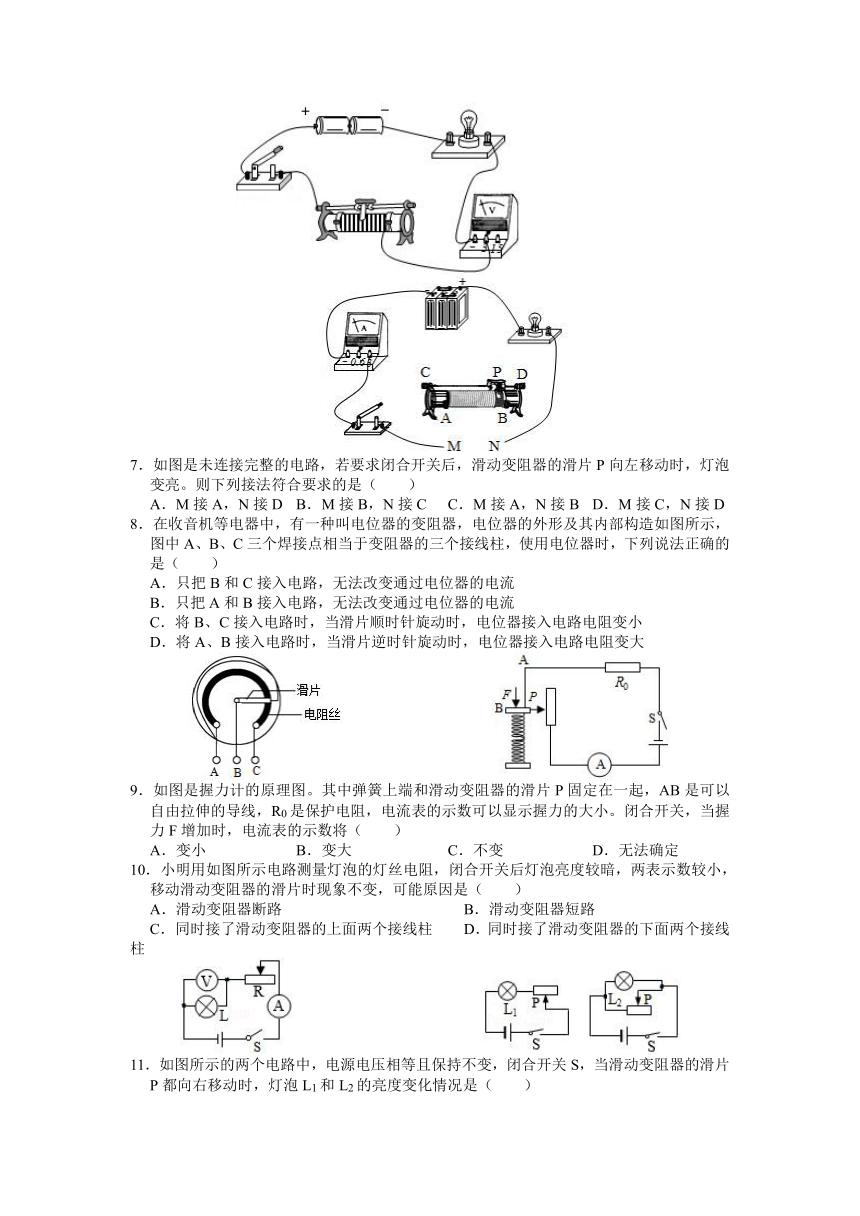

7．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是（　　）
A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接D
8．在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（　　）
A．只把B和C接入电路，无法改变通过电位器的电流
B．只把A和B接入电路，无法改变通过电位器的电流
C．将B、C接入电路时，当滑片顺时针旋动时，电位器接入电路电阻变小
D．将A、B接入电路时，当滑片逆时针旋动时，电位器接入电路电阻变大
9．如图是握力计的原理图。其中弹簧上端和滑动变阻器的滑片P固定在一起，AB是可以自由拉伸的导线，R0是保护电阻，电流表的示数可以显示握力的大小。闭合开关，当握力F增加时，电流表的示数将（　　）
A．变小 B．变大 C．不变 D．无法确定
10．小明用如图所示电路测量灯泡的灯丝电阻，闭合开关后灯泡亮度较暗，两表示数较小，移动滑动变阻器的滑片时现象不变，可能原因是（　　）
A．滑动变阻器断路 B．滑动变阻器短路
C．同时接了滑动变阻器的上面两个接线柱 D．同时接了滑动变阻器的下面两个接线柱
11．如图所示的两个电路中，电源电压相等且保持不变，闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（　　）

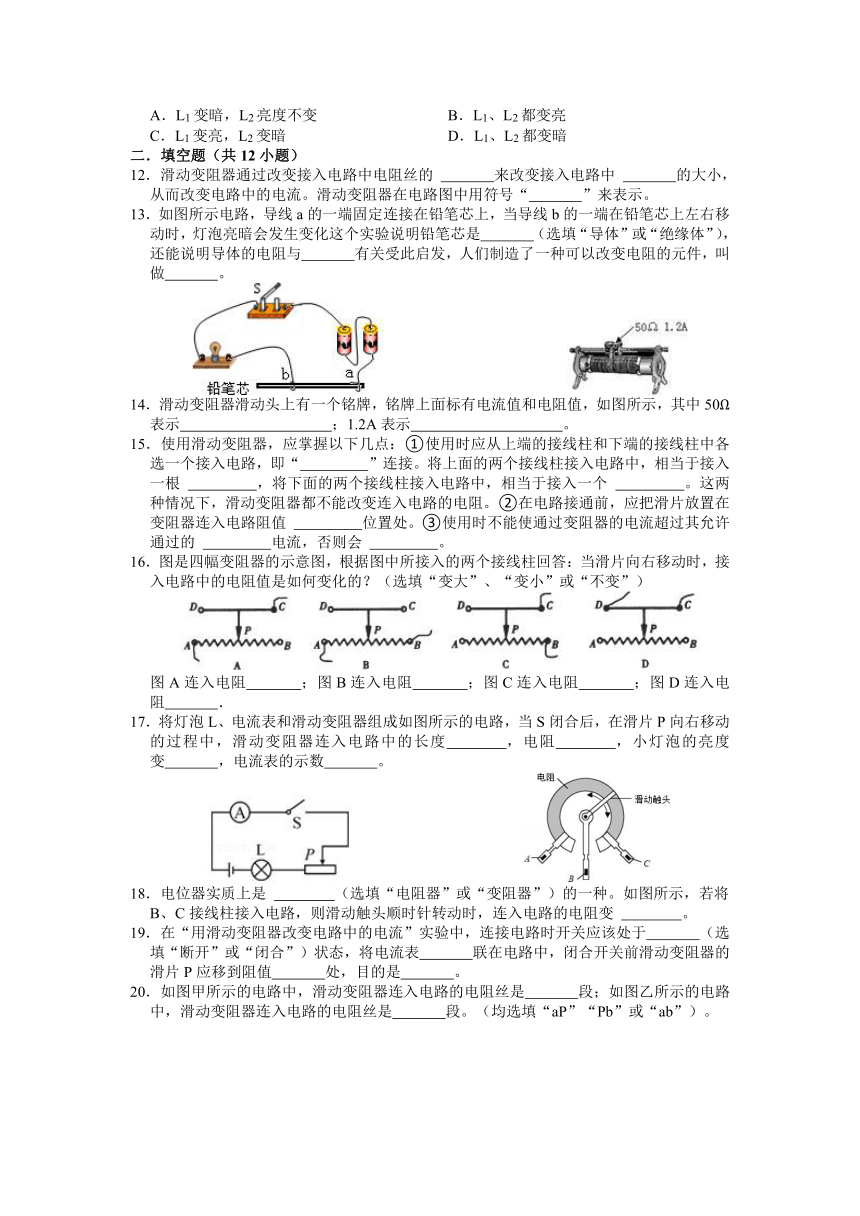

A．L1变暗，L2亮度不变 B．L1、L2都变亮
C．L1变亮，L2变暗 D．L1、L2都变暗
二．填空题（共12小题）
12．滑动变阻器通过改变接入电路中电阻丝的 　 　来改变接入电路中 　 　的大小，从而改变电路中的电流。滑动变阻器在电路图中用符号“　 　”来表示。
13．如图所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化这个实验说明铅笔芯是　 　（选填“导体”或“绝缘体”），还能说明导体的电阻与　 　有关受此启发，人们制造了一种可以改变电阻的元件，叫做　 　。
14．滑动变阻器滑动头上有一个铭牌，铭牌上面标有电流值和电阻值，如图所示，其中50Ω表示　 　；1.2A表示　 　。
15．使用滑动变阻器，应掌握以下几点：①使用时应从上端的接线柱和下端的接线柱中各选一个接入电路，即“　 　”连接。将上面的两个接线柱接入电路中，相当于接入一根 　 　，将下面的两个接线柱接入电路中，相当于接入一个 　 　。这两种情况下，滑动变阻器都不能改变连入电路的电阻。②在电路接通前，应把滑片放置在变阻器连入电路阻值 　 　位置处。③使用时不能使通过变阻器的电流超过其允许通过的 　 　电流，否则会 　 　。
16．图是四幅变阻器的示意图，根据图中所接入的两个接线柱回答：当滑片向右移动时，接入电路中的电阻值是如何变化的？（选填“变大”、“变小”或“不变”）
图A连入电阻　 　；图B连入电阻　 　；图C连入电阻　 　；图D连入电阻　 　．
17．将灯泡L、电流表和滑动变阻器组成如图所示的电路，当S闭合后，在滑片P向右移动的过程中，滑动变阻器连入电路中的长度　 　，电阻　 　，小灯泡的亮度变　 　，电流表的示数　 　。
18．电位器实质上是 　 　（选填“电阻器”或“变阻器”）的一种。如图所示，若将B、C接线柱接入电路，则滑动触头顺时针转动时，连入电路的电阻变 　 　。
19．在“用滑动变阻器改变电路中的电流”实验中，连接电路时开关应该处于　 　（选填“断开”或“闭合”）状态，将电流表　 　联在电路中，闭合开关前滑动变阻器的滑片P应移到阻值　 　处，目的是　 　。
20．如图甲所示的电路中，滑动变阻器连入电路的电阻丝是　 　段；如图乙所示的电路中，滑动变阻器连入电路的电阻丝是　 　段。（均选填“aP”“Pb”或“ab”）。
21．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻接触点，电路中接有一个小灯泡，测风力时，闭合开关S．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个　 　，风力越大，接入电路中的电阻越　 　，小灯泡越　 　。所以，观察小灯泡的亮度可以粗略地反映风力的大小，若要提高该装置反映风力大小的性能，可采取的方法是　 　。
22．如图所示，电阻箱的示数是　 　Ω。
23．如图所示的是插入式电阻箱的结构示意图，图中AB两个接线柱之间的电阻值是　 　Ω，AB两个接线柱之间能提供的最大电阻值是　 　Ω。
三．作图题（共2小题）
24．在如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯光变暗，请你用笔画线代替导线将滑动变阻连入电路。
25．请按要求正确连接实物图。要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。
四．解答题（共1小题）
26．在图中，要求用电流表测量灯泡L2中的电流（0.3A），电压表测量灯泡L1的电压，L1、L2并联，变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来。
五．实验探究题（共2小题）
27．在滑动变阻器改变灯泡亮度的实验中A组同学连接的电路如图所示。
（1）A组同学连接电路闭合开关，发现电流表的指针偏转幅度较小，原因是 　 　。
（2）要使灯泡的亮度由暗变亮，应将滑动变阻器的滑片向 　 　（选填A或B）端移动，此过程电流表的示数将 　 　（选填变大、变小或不变）。
（3）B组同学按照电路图连接实验电路，当接完最后一根导线时灯泡立刻发出耀眼的光并很快熄灭。找出实验操作中的两个操作不当之处：
①　 　；②　 　。
28．亲爱的同学，你会使用如图的实验仪器吗？
（1）如图1所示，该量程电压表的分度值是　 　V，此时示数为　 　V，若选择的是大量程，则此时的示数为　 　V；
（2）如图2所示，该电阻箱的量程是　 　Ω，此时示数为　 　Ω；
（3）实验室中有一标有“20Ω2A”字样的滑动变阻器，如图3所示。若要把它其中的两个接线柱连接到电路中去，共有　 　种接法；“2A”指的是　 　。
参考答案
一．选择题（共11小题）
1．D； 2．C； 3．A； 4．D； 5．D； 6．C； 7．A； 8．C； 9．B； 10．D； 11．A；
二．填空题（共12小题）
12．长度；电阻；； 13．导体；导体长度；滑动变阻器； 14．变阻器最大电阻为50Ω（或“变阻器电阻变化范围为0﹣﹣50Ω”）；变阻器允许通过的最大电流为1.2A； 15．一上一下；导线；定值电阻；最大；最大；烧坏滑动变阻器； 16．变大；不变；变小；为零； 17．变大；变大；暗；变小； 18．变阻器；小； 19．断开；串；最大；保护电路； 20．aP；ab； 21．滑动变阻器；越小；亮；电路中串联一只电流表或在L两端并联一只电压表； 22．2008； 23．7；15；
三．作图题（共2小题）
24．； 25．；
四．解答题（共1小题）
26．；
五．实验探究题（共2小题）
27．电流表的量程选大了；A；变大；连接电路时，开关未断开；滑片未放到最大阻值处； 28．0.1；2.5；12.5；0﹣9999；3209；2；允许通过的最大电流；
