16.4 变阻器 同步练习 2021-2022学年人教版物理九年级（含答案）

人教版九年级物理核心巩固
第十六章 第4节 变阻器
一、单选题

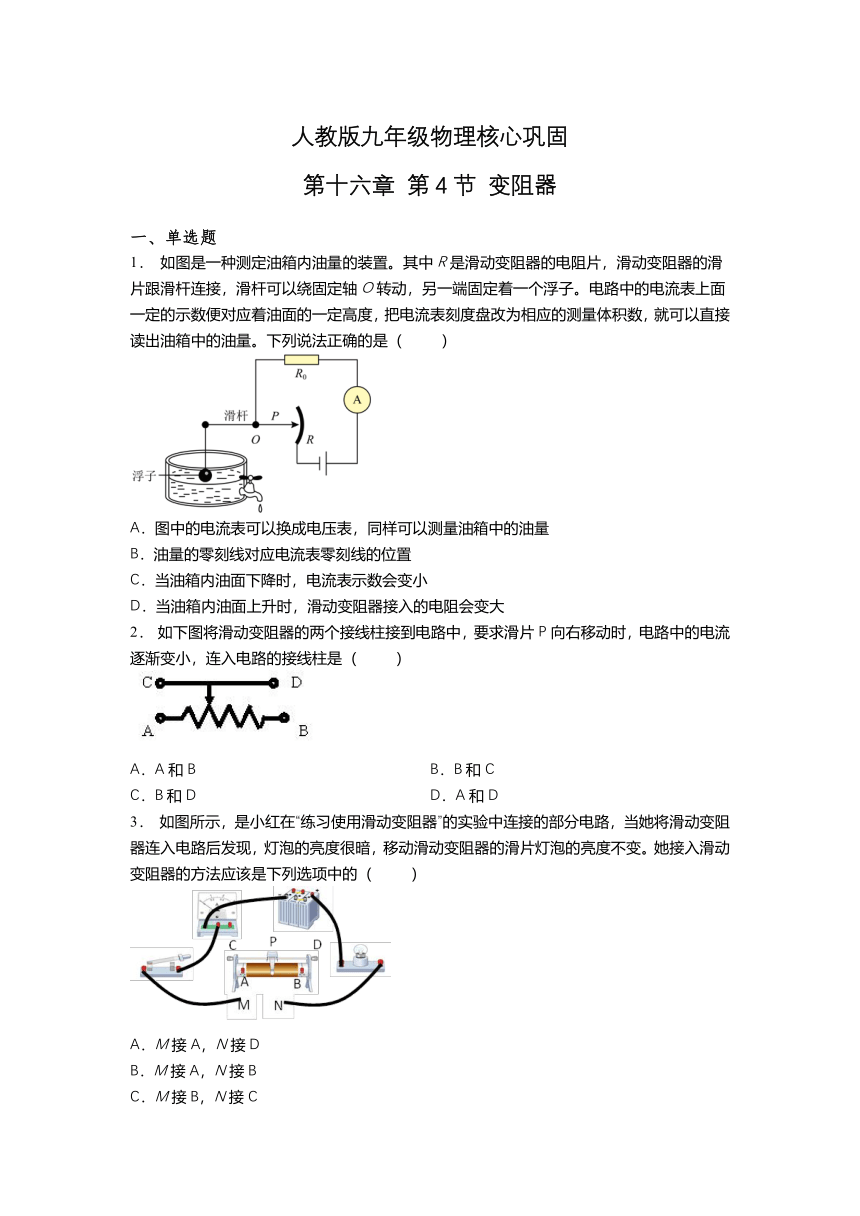

1． 如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。电路中的电流表上面一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。下列说法正确的是（ ）
A．图中的电流表可以换成电压表，同样可以测量油箱中的油量
B．油量的零刻线对应电流表零刻线的位置
C．当油箱内油面下降时，电流表示数会变小
D．当油箱内油面上升时，滑动变阻器接入的电阻会变大
2． 如下图将滑动变阻器的两个接线柱接到电路中，要求滑片P向右移动时，电路中的电流逐渐变小，连入电路的接线柱是（ ）
A．A和B B．B和C
C．B和D D．A和D
3． 如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，当她将滑动变阻器连入电路后发现，灯泡的亮度很暗，移动滑动变阻器的滑片灯泡的亮度不变。她接入滑动变阻器的方法应该是下列选项中的（ ）
A．M接A，N接D
B．M接A，N接B
C．M接B，N接C
D．M接C，N接D
4． 下列关于滑动变阻器的说法正确的是（ ）
A．滑动变阻器是靠改变导体的横截面积来改变电阻的
B．滑动变阻器是靠改变导体的材料来改变电阻的
C．滑动变阻器是靠改变连入电路中导体的长度来改变电阻的
D．因为电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变任一因素来改变电阻的

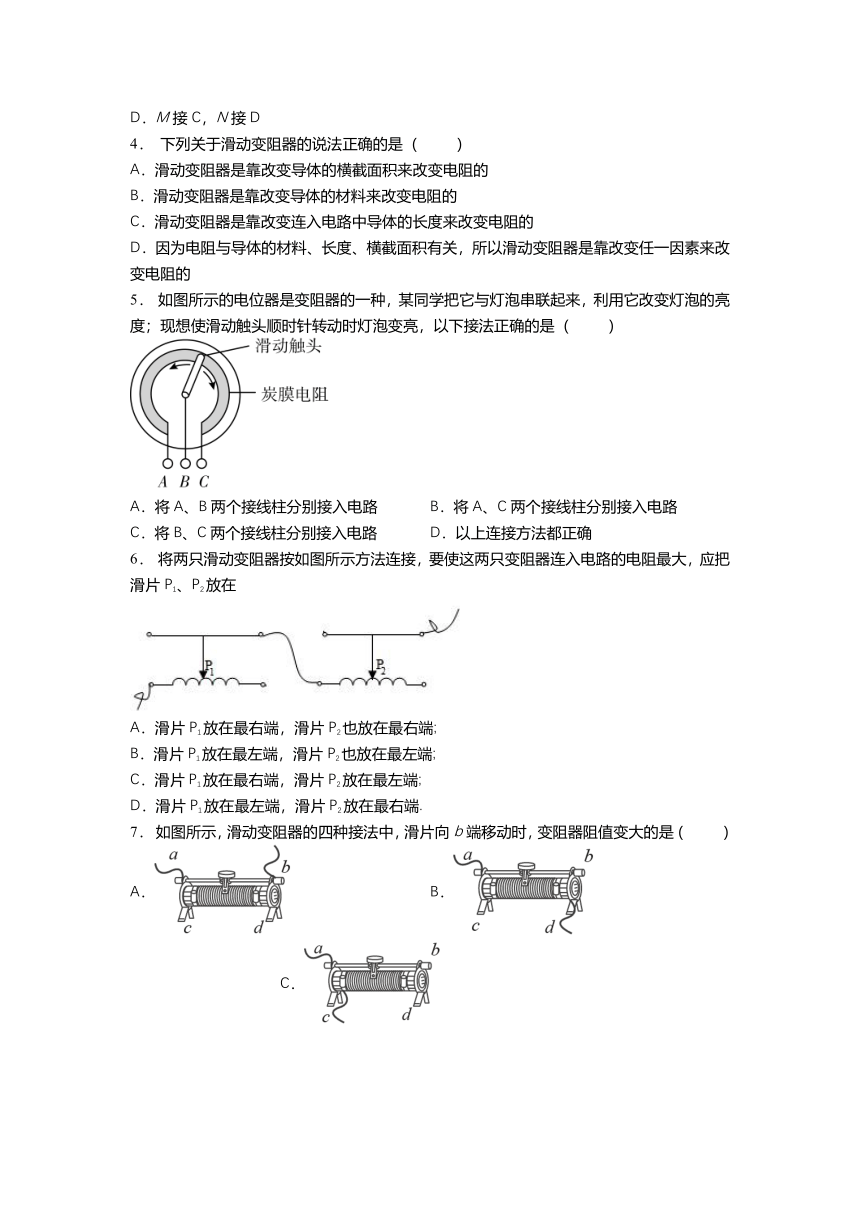

5． 如图所示的电位器是变阻器的一种，某同学把它与灯泡串联起来，利用它改变灯泡的亮度；现想使滑动触头顺时针转动时灯泡变亮，以下接法正确的是（ ）
A．将A、B两个接线柱分别接入电路 B．将A、C两个接线柱分别接入电路
C．将B、C两个接线柱分别接入电路 D．以上连接方法都正确
6． 将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在
A．滑片P1放在最右端，滑片P2也放在最右端;
B．滑片P1放在最左端，滑片P2也放在最左端;
C．滑片P1放在最右端，滑片P2放在最左端;
D．滑片P1放在最左端，滑片P2放在最右端.
7． 如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（ ）
A． B． C． D．

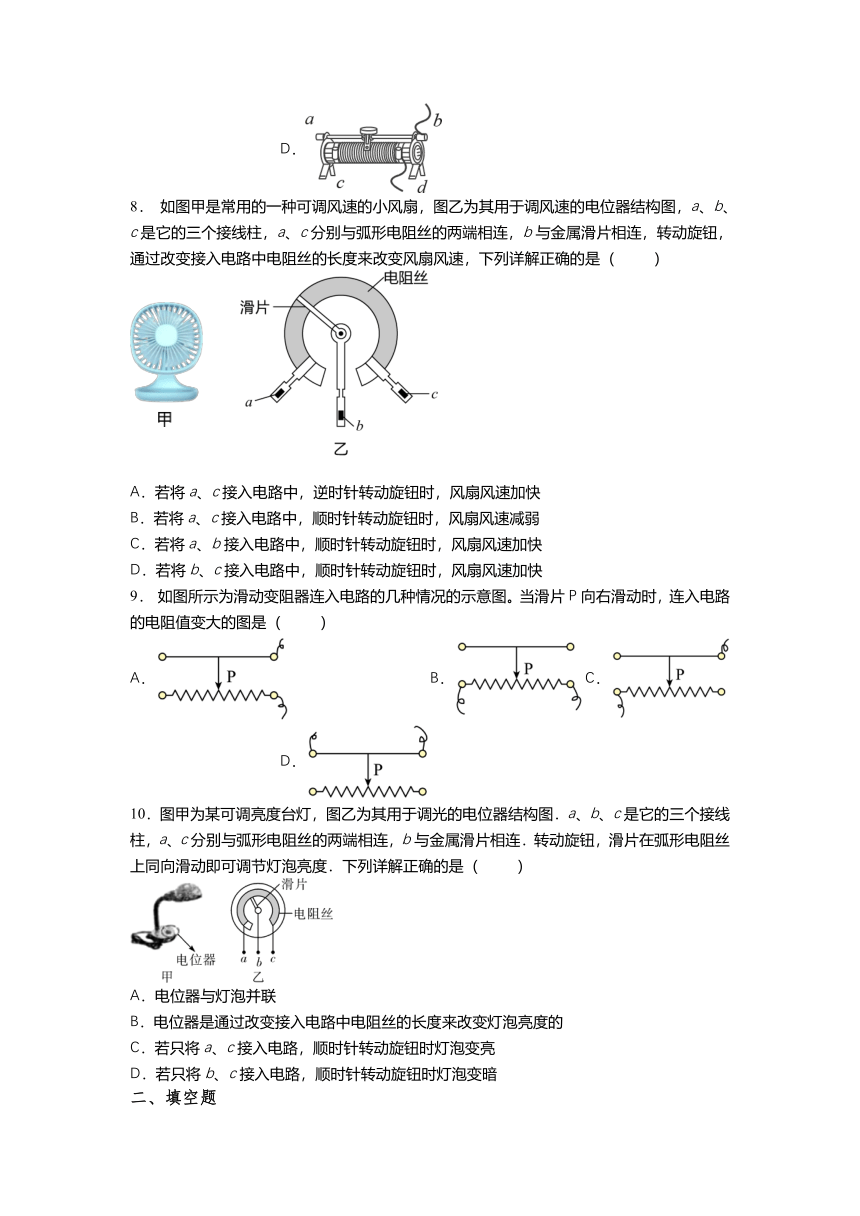

8． 如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列详解正确的是（ ）
　　
A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱
C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快
9． 如图所示为滑动变阻器连入电路的几种情况的示意图。当滑片P向右滑动时，连入电路的电阻值变大的图是（ ）
A． B． C． D．
10．图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图．a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连．转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度．下列详解正确的是（ ）
A．电位器与灯泡并联
B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
二、填空题
11．滑动变阻器连入电路后，要求滑片P向左移动时电路中的电流变小，则可以把接线柱 ________ 和 ________ 连入电路，也可以把接线柱 ________ 和 _________ 连入电路．
12．装有两节新干电池的手电筒，它的电压是________V，家庭照明电路电压是________V；滑动变阻器是通过改变________来改变电路中电阻的．
13．一个滑动变阻器的铭牌上标有“10Ω，2A”，10Ω代表的含义是________．在左图所示的电路中，当滑动变阻器的滑片P向右移动时，小灯泡的亮度会________．（填“变亮”，“变暗”，“不变”）
14．如图所示，滑片P往a端移动，安培表的示数_______，灯泡L的亮度_______，滑动变阻器连入电路的电阻_______．
15．如图所示的电阻箱的示数是________Ω．
16．如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这车钥匙其实就是一个________，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，其实这右手把就相当于一只________。给电动车充电时，电瓶相当于_______（电源/用电器），正常行驶时，电动车将_______能转化为_____能。
17．如图所示，把滑动变阻器 A、D 端接入电路时，要使变阻器连入电路部分的电阻增大，则 滑片 P 应向_______ （选填“左”或“右”）滑动：若此变阻器铭牌标有“50Ω 1A”字样，当滑 片 P 移到中间时，CD 间的电阻是_______Ω．
18．王老师经常骑电动自行车上班．骑行时，王老师旋动右手的“调速”把手，发现电动机带动后轮的转速发生改变，与这个调速把手联动的电路元件实质是一个_______．它的实质是通过改变电阻丝接入电路的_____对电路起到调节的作用．
19．在收音机中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器
（1）只把A和C接入电路，旋动滑片时，是否能改变通过电位器的电流：_______；
A．能 B．不能 C．无法确定
（2）只把A和B接入电路，当顺时针旋动滑片时，电位器接入电路的电阻值_______．
A．变大B．不变C．变小．
20．电阻是导体对电流的________作用，在如图中A、B为两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻________（选填“大”、“小”）；如图是电位器结构，a、b、c 是它的三个接线柱，若将b，c接入电路，逆时针转动旋钮时，按入电路的电阻值________（选填“变大”、“不变”或“变小”）
人教版物理九年级第十六章核心巩固 第4节 变阻器（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D B C C A C D C B
二、填空题
11．B C B D
12．3V 220V 连入电路中电阻丝的长短
13．滑动变阻器可接入电路中的最大电阻是10Ω 变暗
14．变大 变亮 变小
15．2015
16．开关 滑动变阻器 用电器 电 机械
17．右 0
18．滑动变阻器 阻值
19．B A
20．阻碍 大 变大
