2021——2022学年度人教版九年级物理 第十六章 16.2串并联电路中电压的规律 同步练习题
一、选择题
1．如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是
A． 3V B． 6V C． 4.5V D． 9V
2．如图所示电路，开关S闭合后，电压表V1的示数为3.8V，V2的示数为6V．则灯L1两端电压和电源电压分别是（　　）
A．2.2V 6V B．3.8V 6V C．2.2V 3.8V D．6V 2.2V
3．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为上图乙所示，则电灯L1和L2两端的电压分别为
A．7.2V 1.8V B．9V 1.8V C．1.8V 7.2V D．9V 7.2V
4．如右图，当S闭合后，两个灯泡均不发光，电流表指针几乎不动，但电压表却有明显的偏转，该电路的故障可能是
A．电流表断路 B．灯L 2 的灯丝断了 C．灯L 2 发生短路 D．从a点经L 1 到b的这段电路中有断路
5．如图所示的串联电路，当闭合开关后两灯都不亮．为了检测电路故障，小华将电压表并联在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零．则电路故障可能是（ ）
A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路

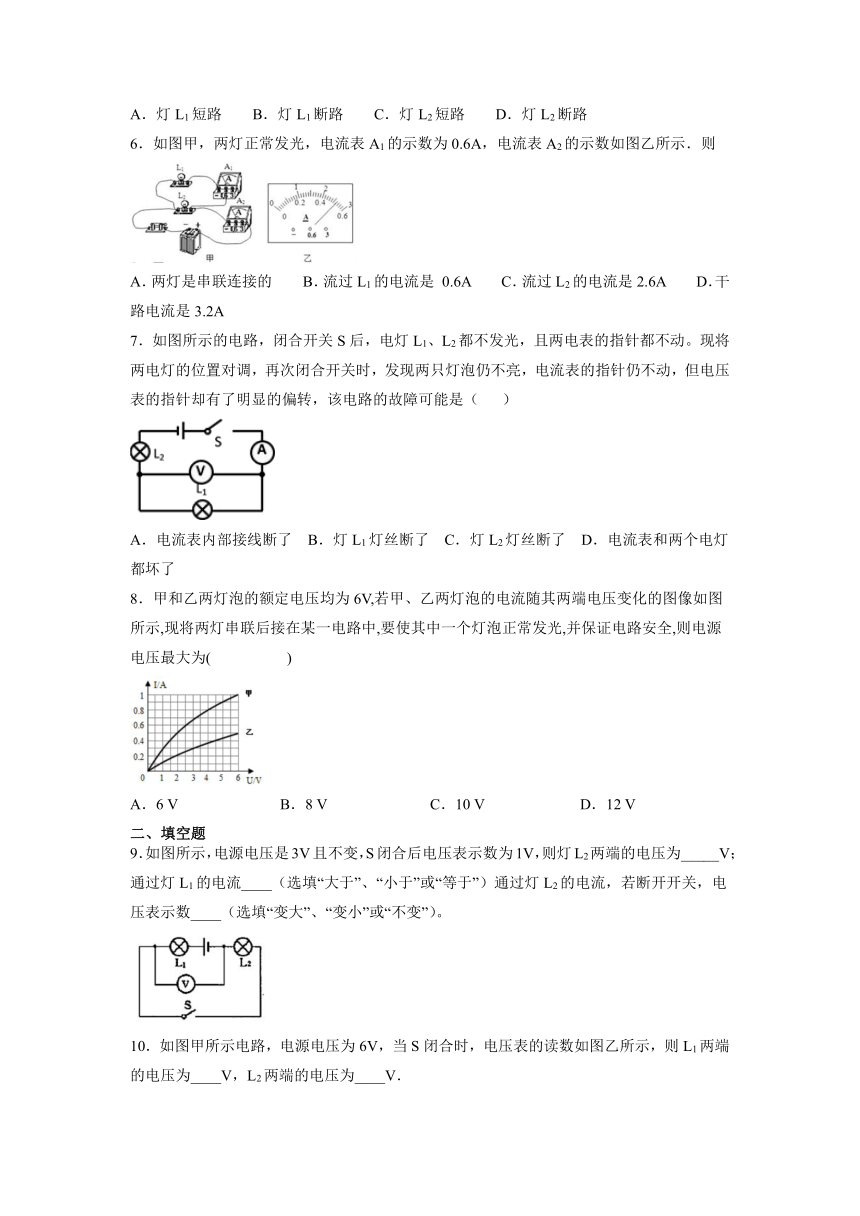

6．如图甲，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则
A．两灯是串联连接的 B．流过L1的电流是 0.6A C．流过L2的电流是2.6A D．干路电流是3.2A
7．如图所示的电路，闭合开关S后，电灯L1、L2都不发光，且两电表的指针都不动。现将两电灯的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表的指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（ ）
A．电流表内部接线断了 B．灯L1灯丝断了 C．灯L2灯丝断了 D．电流表和两个电灯都坏了
8．甲和乙两灯泡的额定电压均为6V,若甲、乙两灯泡的电流随其两端电压变化的图像如图所示,现将两灯串联后接在某一电路中,要使其中一个灯泡正常发光,并保证电路安全,则电源电压最大为( )
A．6 V B．8 V C．10 V D．12 V
二、填空题
9．如图所示，电源电压是3V且不变，S闭合后电压表示数为1V，则灯L2两端的电压为_____V；通过灯L1的电流____（选填“大于”、“小于”或“等于”）通过灯L2的电流，若断开开关，电压表示数____（选填“变大”、“变小”或“不变”）。
10．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为____V，L2两端的电压为____V．

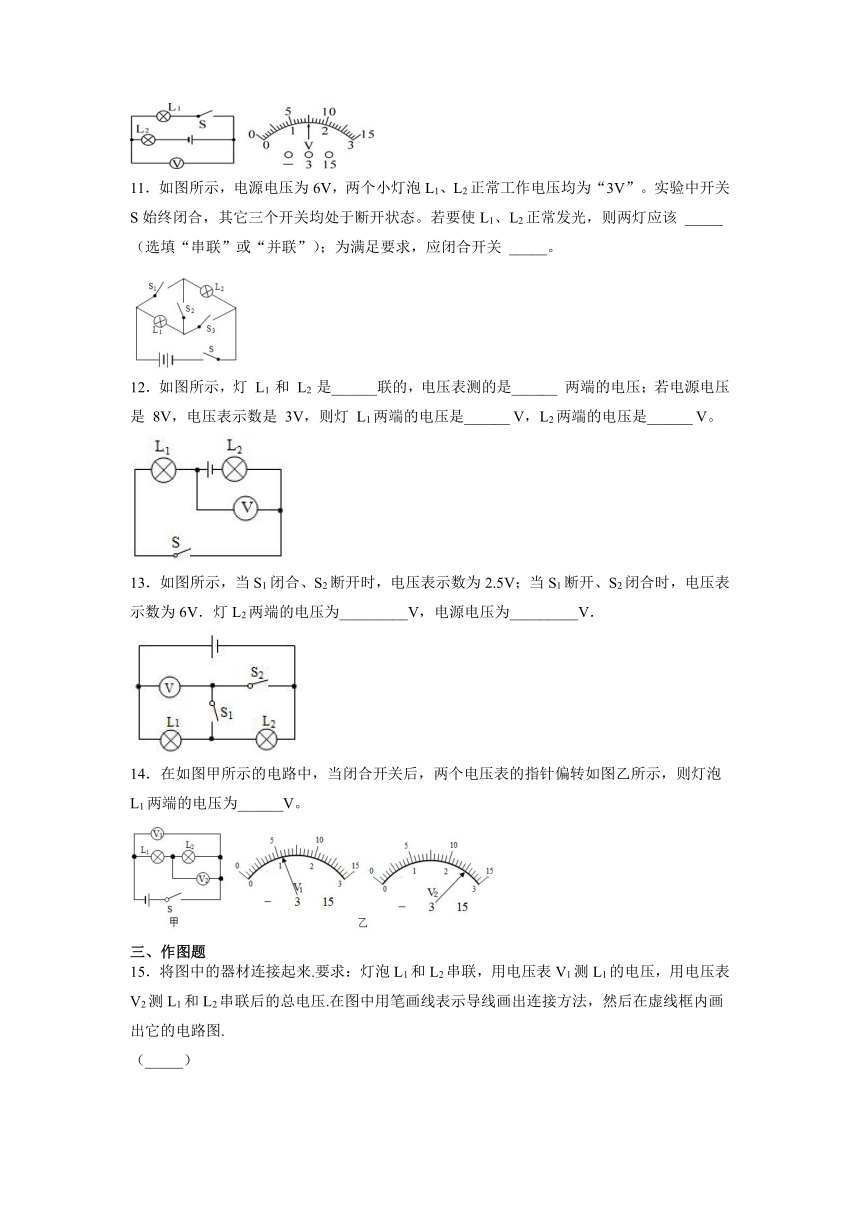

11．如图所示，电源电压为6V，两个小灯泡L1、L2正常工作电压均为“3V”。实验中开关S始终闭合，其它三个开关均处于断开状态。若要使L1、L2正常发光，则两灯应该 _____（选填“串联”或“并联”）；为满足要求，应闭合开关 _____。
12．如图所示，灯 L1 和 L2 是______联的，电压表测的是______ 两端的电压；若电源电压是 8V，电压表示数是 3V，则灯 L1两端的电压是______ V，L2两端的电压是______ V。
13．如图所示，当S1闭合、S2断开时，电压表示数为2.5V；当S1断开、S2闭合时，电压表示数为6V．灯L2两端的电压为_________V，电源电压为_________V．
14．在如图甲所示的电路中，当闭合开关后，两个电压表的指针偏转如图乙所示，则灯泡L1两端的电压为______V。
三、作图题
15．将图中的器材连接起来.要求：灯泡L1和L2串联，用电压表V1测L1的电压，用电压表V2测L1和L2串联后的总电压.在图中用笔画线表示导线画出连接方法，然后在虚线框内画出它的电路图.
（_____）
16．小李同学测量某电路中小灯泡L2的电流时，所连的实物图如图所示，请检查如图的连线是否有错，若有错，请在有错的连线上打“╳”，并在图中画出正确的连线，注意连线不要交叉．
四、实验题
17．为了探究串联电路中电压的规律，小明设计的电路如图所示．根据电路图把电压表分别接入到电路中的AB、BC、AC之间，测出它们的电压，填入表中：
实验次数 AB间电压U1/V BC间电压U2/V AC间电压U3/V
1 2.5 3.5
（1）AC之间电压如图乙所示，示数为 ________ V．
（2）再测灯L2两端电压时，只将电压表接A的一端改接C，这种接法________ （正确/不正确），理由是 ________．
（3）在表格中记录数据后，下一步首先应该做的是： ______
A． 整理器材，结束实验 B． 换用不同规格的小灯泡，再测出几组电压值
C． 分析数据，得出结论 D． 换用电压表的另一量程，再测出一组电压值
（4）闭合开关，发现电压表示数为零，则小灯泡的故障可能是 ________ 或 ________ ．
18．小希用如图所示电路来探究串联电路的电压特点。
实验次数 UAB/V UBC/V UAC/V
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.2 1.8 3.0
(1)在拆接电路时，开关必须_____。
(2)实验中最好选择规格_____（填“相同”或“不同”）的小灯泡。
(3)用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC。经过多次实验，得到的数据记录在下表中。分析实验数据，你可得到串联电路的电压特点是_____（用公式表示）。
(4)小希进行多次实验的主要目的是_____（填序号）
①寻找普遍规律 ②减小实验误差
(5)测出L1两端的电压后，小希断开开关，准备拆下电压表，改接在B、C之间。小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可。小明的办法是_____（选填“正确”或“错误”）的，原因是_____。
19．蓝兰在探究“串联电路各部分电路的电压与总电压的关系”的实验中，已选用的器材是：电源一个，电压恒定为6V；开关一个；小灯泡L1、L2，分别标有“2.5V 0.5A”和“3.8V 0.5A”；电压表一个；导线若干。
（1）蓝兰按图1连好电路，闭合开关S，电压表的示数如图2所示，则此时L1两端的电压是_____V。
（2）蓝兰测量L2两端的电压时，只把电压表与A点连接的接线柱改接到C点。这样做_____（选填“能”或“不能”）测量L2两端的电压，原因是_____。
（3）测量AC间的电压UAC时，电压表量程应选用_____。
（4）为了方便进行多次实验，还必须添加的一种器材是_____，其作用是_____。
五、综合题
20．(1)在图所示的电路中，灯泡L1与L2串联，电压表测灯泡L两端的电压。若想测量灯泡L2两端的电压，只需将电压表接在A点的那一端改接在C点上，这种接法可行吗？_____。简要写出你的理由。_____。
(2)在图所示的电路中，电源电压恒定为3V，闭合开关S，电压表的示数如图所示，则灯泡L1两端的电压是_____V，灯泡L2两端的电压是_____V。
21．如图所示，当S1、S3闭合，S2、S4断开时，电压表的示数为3V。
(1)当S3闭合，S1、S2、S4断开时，灯L1，L2都不亮，电压表_____示数（选填“有”或“无”）。
(2)当S3、S4闭合，S2、S1断开时，会出现什么现象？_____。
(3)问题解决后，将S1、S4闭合，S2、S3断开，电压表的示数为1.5V，求电源电压是多少？（________）
(4)当S1、S2、S3闭合，S4断开时，电压表连接正确，电压表的示数为多少？（________）
【参考答案】
1．B 2．A 3．C 4．D 5．B 6．B 7．C 8．B
9．1 等于 变大
10．1.5 4.5
11．串 S2
12．串 L1 3 5
13．3.5 6
14．3
15．
16．
17．(1) 6 (2)不正确 电压表的正负接线柱接反了 (3) B (4) L1短路 L2断路
18．断开 不同 UAC=UAB+UBC ① 错误 电压表的正负接线柱会接反
19．2.4 不能 电压表正负接线柱接反 0～15V 滑动变阻器 改变电路中的电流（电压）
20．不可行 此接法中电压表的正负接线柱接反了 1.8 1.2
21．有 电源短路 4.5V 4.5V
