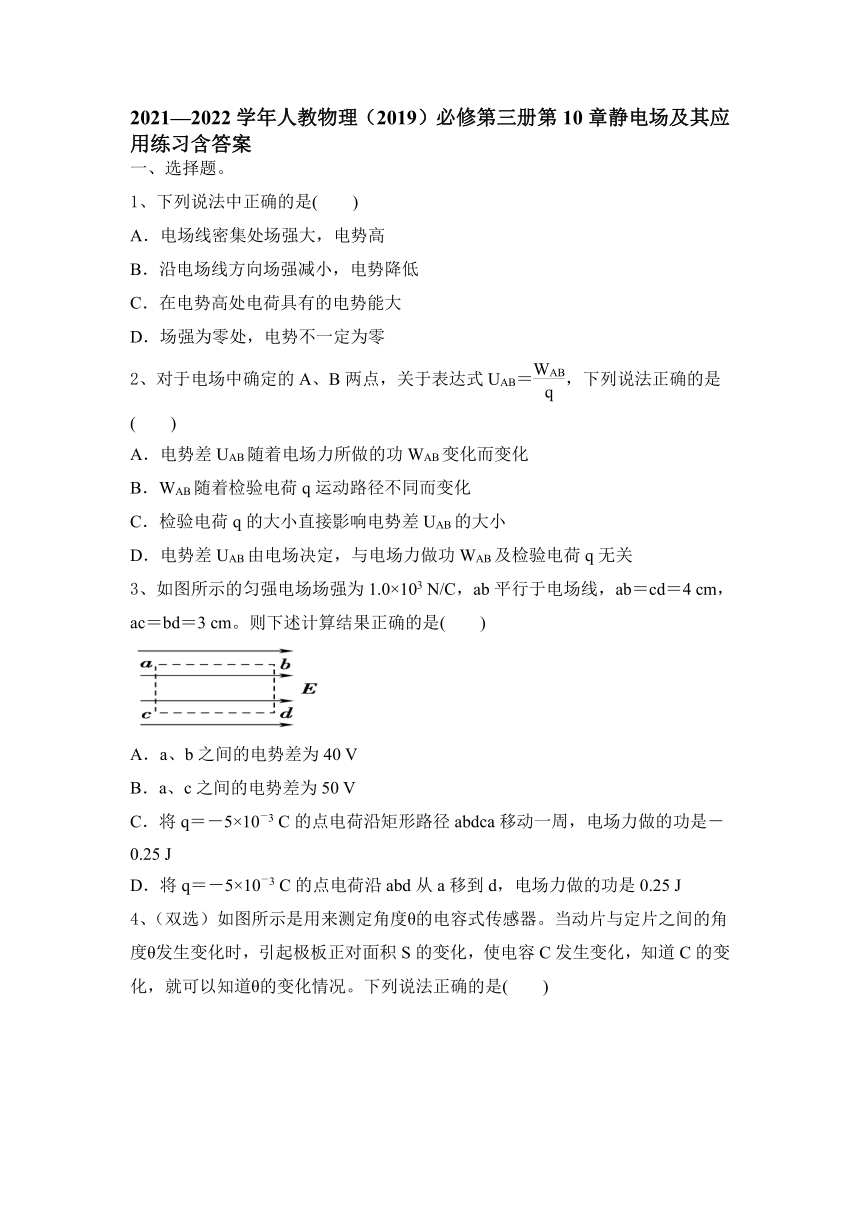

2021—2022学年人教物理（2019）必修第三册第10章静电场及其应用练习含答案
一、选择题。
1、下列说法中正确的是(　　)
A．电场线密集处场强大，电势高
B．沿电场线方向场强减小，电势降低
C．在电势高处电荷具有的电势能大
D．场强为零处，电势不一定为零
2、对于电场中确定的A、B两点，关于表达式UAB＝，下列说法正确的是(　　)
A．电势差UAB随着电场力所做的功WAB变化而变化
B．WAB随着检验电荷q运动路径不同而变化
C．检验电荷q的大小直接影响电势差UAB的大小
D．电势差UAB由电场决定，与电场力做功WAB及检验电荷q无关
3、如图所示的匀强电场场强为1.0×103 N/C，ab平行于电场线，ab＝cd＝4 cm，ac＝bd＝3 cm。则下述计算结果正确的是(　　)
A．a、b之间的电势差为40 V
B．a、c之间的电势差为50 V
C．将q＝－5×10－3 C的点电荷沿矩形路径abdca移动一周，电场力做的功是－0.25 J
D．将q＝－5×10－3 C的点电荷沿abd从a移到d，电场力做的功是0.25 J
4、（双选）如图所示是用来测定角度θ的电容式传感器。当动片与定片之间的角度θ发生变化时，引起极板正对面积S的变化，使电容C发生变化，知道C的变化，就可以知道θ的变化情况。下列说法正确的是(　　)
A．θ变大，则C变大
B．θ变大，则C变小
C．θ变小，则C变大
D．θ变小，则C变小
5、两个共轴的半圆柱形电极间的缝隙中，存在一沿半径方向的电场，如图所示。带正电的粒子流由电场区域的一端M射入电场，沿图中所示的半圆形轨道通过电场并从另一端N射出，由此可知(不计粒子重力)(　　)
A．若入射粒子的电荷量相等，则出射粒子的质量一定相等
B．若入射粒子的电荷量相等，则出射粒子的速度一定相等
C．若入射粒子的电荷量与质量之比相等，则出射粒子的速度一定相等
D．若入射粒子的电荷量与质量之比相等，则出射粒子的动能一定相等
6、如图所示，实线表示某静电场的电场线，虚线表示该电场的等势面。下列判断正确的是(　　)
A．1、2两点的电场强度相等 B．1、3两点的电场强度相等
C．1、2两点的电势相等 D．2、3两点的电势相等
7、在点电荷Q形成的电场中有一点A，当一个－q的试探电荷从电场的无限远处被移到电场中的A点时，电场力做的功为W，则试探电荷在A点的电势能及电场中A点的电势分别为(　　)
A．EpA＝－W，φA＝W/q B．EpA＝W，φA＝－W/q
C．EpA＝W，φA＝W/q D．EpA＝－W，φA＝－W/q

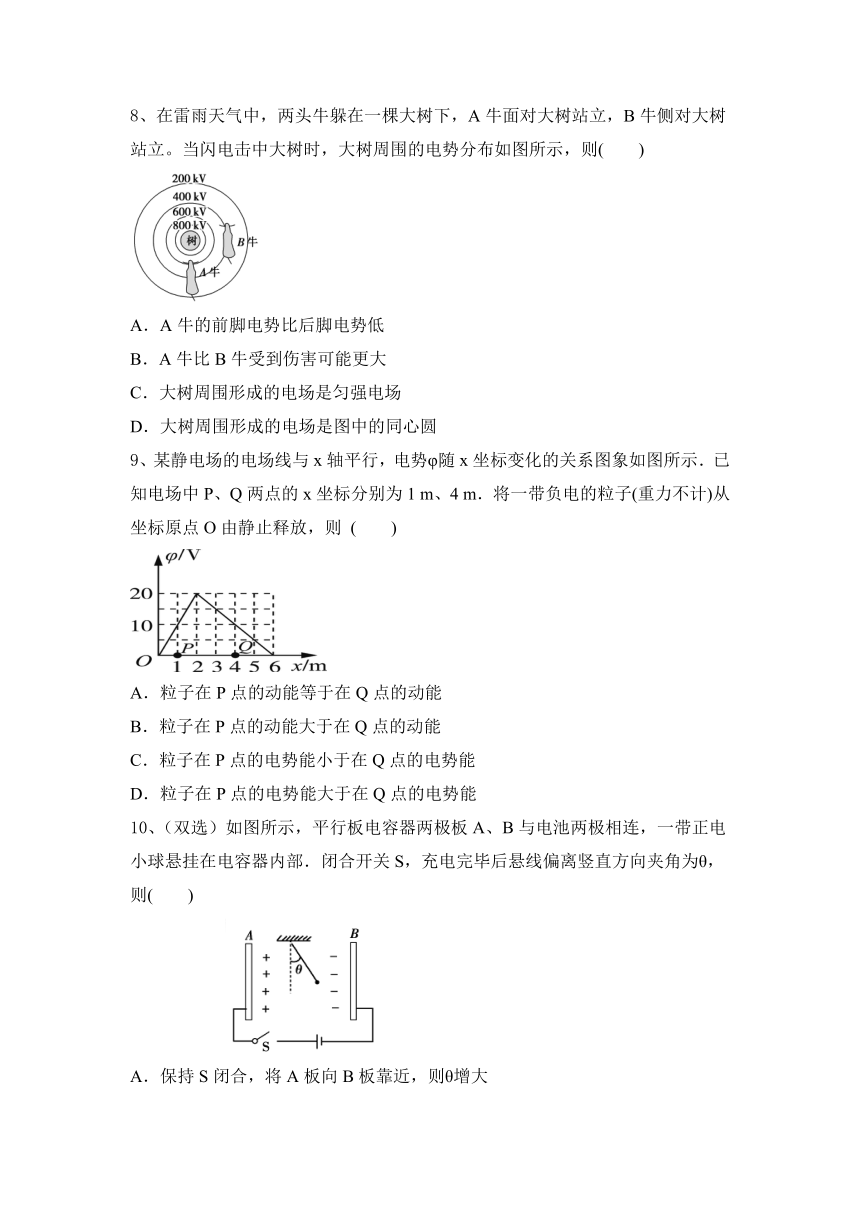

8、在雷雨天气中，两头牛躲在一棵大树下，A牛面对大树站立，B牛侧对大树站立。当闪电击中大树时，大树周围的电势分布如图所示，则(　　)
A．A牛的前脚电势比后脚电势低
B．A牛比B牛受到伤害可能更大
C．大树周围形成的电场是匀强电场
D．大树周围形成的电场是图中的同心圆
9、某静电场的电场线与x轴平行，电势φ随x坐标变化的关系图象如图所示．已知电场中P、Q两点的x坐标分别为1 m、4 m．将一带负电的粒子(重力不计)从坐标原点O由静止释放，则 (　　)
A．粒子在P点的动能等于在Q点的动能
B．粒子在P点的动能大于在Q点的动能
C．粒子在P点的电势能小于在Q点的电势能
D．粒子在P点的电势能大于在Q点的电势能
10、（双选）如图所示，平行板电容器两极板A、B与电池两极相连，一带正电小球悬挂在电容器内部．闭合开关S，充电完毕后悬线偏离竖直方向夹角为θ，则(　　)
A．保持S闭合，将A板向B板靠近，则θ增大
B．保持S闭合，将A板向B板靠近，则θ不变
C．断开S，将A板向B板靠近，则θ增大
D．断开S，将A板向B板靠近，则θ不变

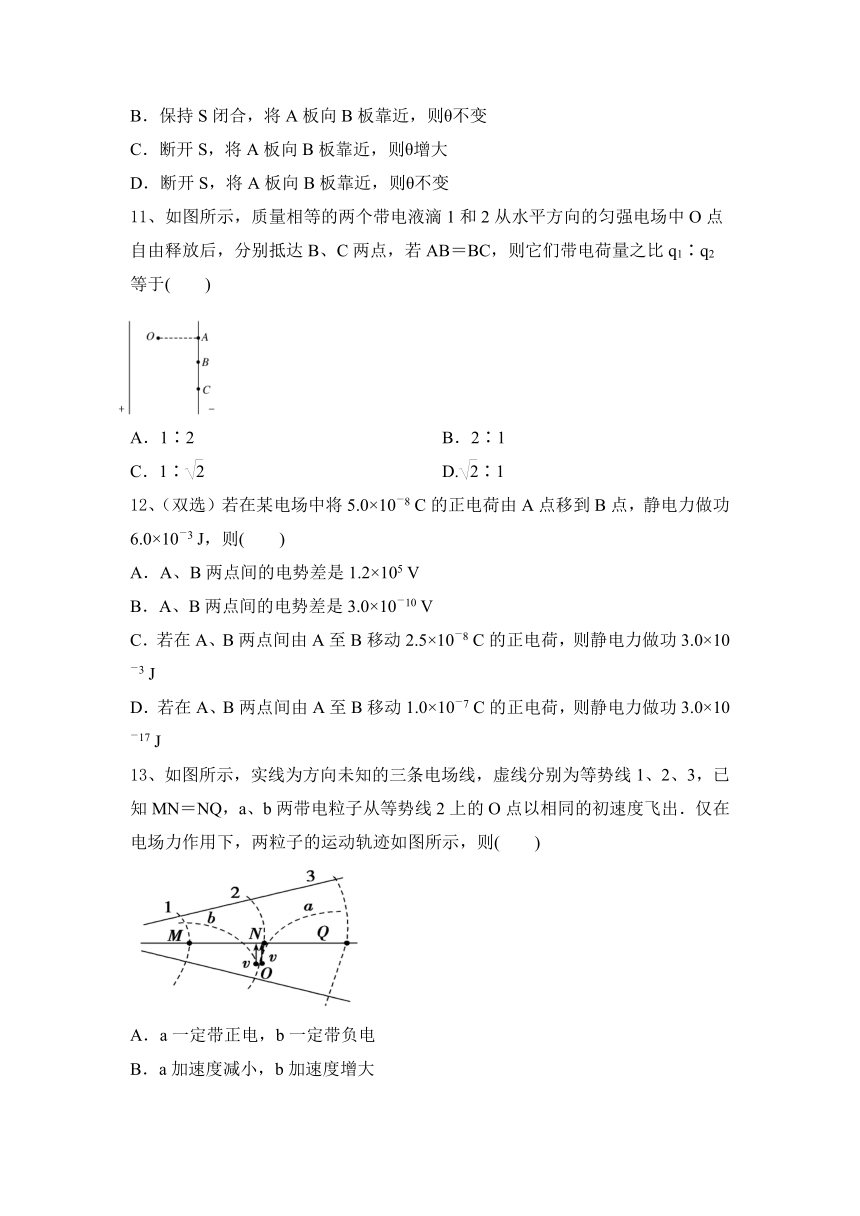

11、如图所示，质量相等的两个带电液滴1和2从水平方向的匀强电场中O点自由释放后，分别抵达B、C两点，若AB＝BC，则它们带电荷量之比q1∶q2等于(　　)
A．1∶2 B．2∶1
C．1∶ D.∶1
12、（双选）若在某电场中将5.0×10－8 C的正电荷由A点移到B点，静电力做功6.0×10－3 J，则(　　)
A．A、B两点间的电势差是1.2×105 V
B．A、B两点间的电势差是3.0×10－10 V
C．若在A、B两点间由A至B移动2.5×10－8 C的正电荷，则静电力做功3.0×10－3 J
D．若在A、B两点间由A至B移动1.0×10－7 C的正电荷，则静电力做功3.0×10－17 J
13、如图所示，实线为方向未知的三条电场线，虚线分别为等势线1、2、3，已知MN＝NQ，a、b两带电粒子从等势线2上的O点以相同的初速度飞出．仅在电场力作用下，两粒子的运动轨迹如图所示，则(　　)
A．a一定带正电，b一定带负电
B．a加速度减小，b加速度增大
C．M、N电势差|UMN|等于N、Q两点电势差|UNQ|
D．a粒子到达等势线3的动能变化量比b粒子到达等势线1的动能变化量小
14、（双选）由电容器电容的定义式C＝，可知(　　)
A．若电容器不带电，则电容C一定为零
B．电容C与所带的电荷量Q成正比，与电压U成反比
C．电容C与所带的电荷量Q的多少无关
D．电容在数值上等于使两极板间的电压增加1 V时所需增加的电荷量
15、如图所示为示波管中偏转电极的示意图，间距为d，长度为l的平行板A、B加上电压后，可在A、B之间的空间中(设为真空)产生电场(设为匀强电场)。在距A、B等距离处的O点，有一电荷量为＋q，质量为m的粒子以初速度v0沿水平方向(与A、B板平行)射入(图中已标出)，不计重力，要使此粒子能从C处射出，则A、B间的电压应为(　　)
A. B. C. D．q
二、非选择题。
16、如图所示，Q为固定的正点电荷，A、B两点在Q的正上方和Q相距分别为h和0.25h，将一带电小球从A点由静止释放，运动到B点时速度正好又变为0。若此带电小球在A点的加速度大小为g，g取10 m/s2，静电力常量为k，试求：
(1)此带电小球在B点的加速度大小；
(2)A、B两点间的电势差(用Q和h表示)。
17、如图所示的匀强电场，等势面是一簇互相平行的竖直平面，间隔均为d，各等势面电势已在图中标出。现有一质量为m的带电小球以速度v0、方向与水平方向成45°角斜向上射入电场，要使小球做直线运动，求：
(1)小球应带何种电荷及其电荷量。
(2)小球受到的合外力的大小。
(3)在入射方向上小球运动的最大位移xm。(电场足够大)
2021—2022学年人教物理（2019）必修第三册第10章静电场及其应用练习含答案
一、选择题。
1、下列说法中正确的是(　　)
A．电场线密集处场强大，电势高
B．沿电场线方向场强减小，电势降低
C．在电势高处电荷具有的电势能大
D．场强为零处，电势不一定为零
【答案】D
2、对于电场中确定的A、B两点，关于表达式UAB＝，下列说法正确的是(　　)
A．电势差UAB随着电场力所做的功WAB变化而变化
B．WAB随着检验电荷q运动路径不同而变化
C．检验电荷q的大小直接影响电势差UAB的大小
D．电势差UAB由电场决定，与电场力做功WAB及检验电荷q无关
【答案】D　
3、如图所示的匀强电场场强为1.0×103 N/C，ab平行于电场线，ab＝cd＝4 cm，ac＝bd＝3 cm。则下述计算结果正确的是(　　)
A．a、b之间的电势差为40 V
B．a、c之间的电势差为50 V
C．将q＝－5×10－3 C的点电荷沿矩形路径abdca移动一周，电场力做的功是－0.25 J
D．将q＝－5×10－3 C的点电荷沿abd从a移到d，电场力做的功是0.25 J
【答案】A
4、（双选）如图所示是用来测定角度θ的电容式传感器。当动片与定片之间的角度θ发生变化时，引起极板正对面积S的变化，使电容C发生变化，知道C的变化，就可以知道θ的变化情况。下列说法正确的是(　　)
A．θ变大，则C变大
B．θ变大，则C变小
C．θ变小，则C变大
D．θ变小，则C变小
【答案】BC　
5、两个共轴的半圆柱形电极间的缝隙中，存在一沿半径方向的电场，如图所示。带正电的粒子流由电场区域的一端M射入电场，沿图中所示的半圆形轨道通过电场并从另一端N射出，由此可知(不计粒子重力)(　　)
A．若入射粒子的电荷量相等，则出射粒子的质量一定相等
B．若入射粒子的电荷量相等，则出射粒子的速度一定相等
C．若入射粒子的电荷量与质量之比相等，则出射粒子的速度一定相等
D．若入射粒子的电荷量与质量之比相等，则出射粒子的动能一定相等
【答案】C　
6、如图所示，实线表示某静电场的电场线，虚线表示该电场的等势面。下列判断正确的是(　　)
A．1、2两点的电场强度相等 B．1、3两点的电场强度相等
C．1、2两点的电势相等 D．2、3两点的电势相等
【答案】D　
7、在点电荷Q形成的电场中有一点A，当一个－q的试探电荷从电场的无限远处被移到电场中的A点时，电场力做的功为W，则试探电荷在A点的电势能及电场中A点的电势分别为(　　)
A．EpA＝－W，φA＝W/q B．EpA＝W，φA＝－W/q
C．EpA＝W，φA＝W/q D．EpA＝－W，φA＝－W/q
【答案】A
8、在雷雨天气中，两头牛躲在一棵大树下，A牛面对大树站立，B牛侧对大树站立。当闪电击中大树时，大树周围的电势分布如图所示，则(　　)
A．A牛的前脚电势比后脚电势低
B．A牛比B牛受到伤害可能更大
C．大树周围形成的电场是匀强电场
D．大树周围形成的电场是图中的同心圆
【答案】B　
9、某静电场的电场线与x轴平行，电势φ随x坐标变化的关系图象如图所示．已知电场中P、Q两点的x坐标分别为1 m、4 m．将一带负电的粒子(重力不计)从坐标原点O由静止释放，则 (　　)
A．粒子在P点的动能等于在Q点的动能
B．粒子在P点的动能大于在Q点的动能
C．粒子在P点的电势能小于在Q点的电势能
D．粒子在P点的电势能大于在Q点的电势能
【答案】A
10、（双选）如图所示，平行板电容器两极板A、B与电池两极相连，一带正电小球悬挂在电容器内部．闭合开关S，充电完毕后悬线偏离竖直方向夹角为θ，则(　　)
A．保持S闭合，将A板向B板靠近，则θ增大
B．保持S闭合，将A板向B板靠近，则θ不变
C．断开S，将A板向B板靠近，则θ增大
D．断开S，将A板向B板靠近，则θ不变
【答案】AD
11、如图所示，质量相等的两个带电液滴1和2从水平方向的匀强电场中O点自由释放后，分别抵达B、C两点，若AB＝BC，则它们带电荷量之比q1∶q2等于(　　)
A．1∶2 B．2∶1
C．1∶ D.∶1
【答案】B　
12、（双选）若在某电场中将5.0×10－8 C的正电荷由A点移到B点，静电力做功6.0×10－3 J，则(　　)
A．A、B两点间的电势差是1.2×105 V
B．A、B两点间的电势差是3.0×10－10 V
C．若在A、B两点间由A至B移动2.5×10－8 C的正电荷，则静电力做功3.0×10－3 J
D．若在A、B两点间由A至B移动1.0×10－7 C的正电荷，则静电力做功3.0×10－17 J
【答案】AC 　
13、如图所示，实线为方向未知的三条电场线，虚线分别为等势线1、2、3，已知MN＝NQ，a、b两带电粒子从等势线2上的O点以相同的初速度飞出．仅在电场力作用下，两粒子的运动轨迹如图所示，则(　　)
A．a一定带正电，b一定带负电
B．a加速度减小，b加速度增大
C．M、N电势差|UMN|等于N、Q两点电势差|UNQ|
D．a粒子到达等势线3的动能变化量比b粒子到达等势线1的动能变化量小
【答案】B
14、（双选）由电容器电容的定义式C＝，可知(　　)
A．若电容器不带电，则电容C一定为零
B．电容C与所带的电荷量Q成正比，与电压U成反比
C．电容C与所带的电荷量Q的多少无关
D．电容在数值上等于使两极板间的电压增加1 V时所需增加的电荷量
【答案】CD
15、如图所示为示波管中偏转电极的示意图，间距为d，长度为l的平行板A、B加上电压后，可在A、B之间的空间中(设为真空)产生电场(设为匀强电场)。在距A、B等距离处的O点，有一电荷量为＋q，质量为m的粒子以初速度v0沿水平方向(与A、B板平行)射入(图中已标出)，不计重力，要使此粒子能从C处射出，则A、B间的电压应为(　　)
A. B. C. D．q
【答案】A　
二、非选择题。
16、如图所示，Q为固定的正点电荷，A、B两点在Q的正上方和Q相距分别为h和0.25h，将一带电小球从A点由静止释放，运动到B点时速度正好又变为0。若此带电小球在A点的加速度大小为g，g取10 m/s2，静电力常量为k，试求：
(1)此带电小球在B点的加速度大小；
(2)A、B两点间的电势差(用Q和h表示)。
【答案】(1)30 m/s2　(2)－
解析：(1)这个带电小球必带正电，设小球所带电荷量为q，小球在B点的加速度大小为aB。由牛顿第二定律得，在A点时，有mg－＝m·g，在B点时，有－mg＝maB，解得aB＝3g＝30 m/s2。
(2)带电小球从A点运动到B点的过程中，由动能定理得mg(h－0.25h)＋qUAB＝0，解得UAB＝－。
17、如图所示的匀强电场，等势面是一簇互相平行的竖直平面，间隔均为d，各等势面电势已在图中标出。现有一质量为m的带电小球以速度v0、方向与水平方向成45°角斜向上射入电场，要使小球做直线运动，求：
(1)小球应带何种电荷及其电荷量。
(2)小球受到的合外力的大小。
(3)在入射方向上小球运动的最大位移xm。(电场足够大)
【答案】(1)正电荷　　(2)mg　(3)
解析：(1)作电场线如图甲所示。由题意知，小球只有受到向左的电场力，电场力和重力的合力与初速度才可能在一条直线上，如图乙所示。只有当F合与v0在一条直线上才可能使小球做直线运动，所以小球带正电，小球沿v0方向做匀减速运动。
由图乙知qE＝mg，相邻等势面间的电势差为U，所以E＝，所以q＝＝。
(2)由图乙知，
F合＝＝mg。
(3)由动能定理得－F合xm＝0－mv02
所以xm＝＝。
