人教版九年级物理16.2串、并联电路中电压的规律同步练习 含答案

人教版九年级物理16.2串、并联电路中电压的规律同步练习 含答案

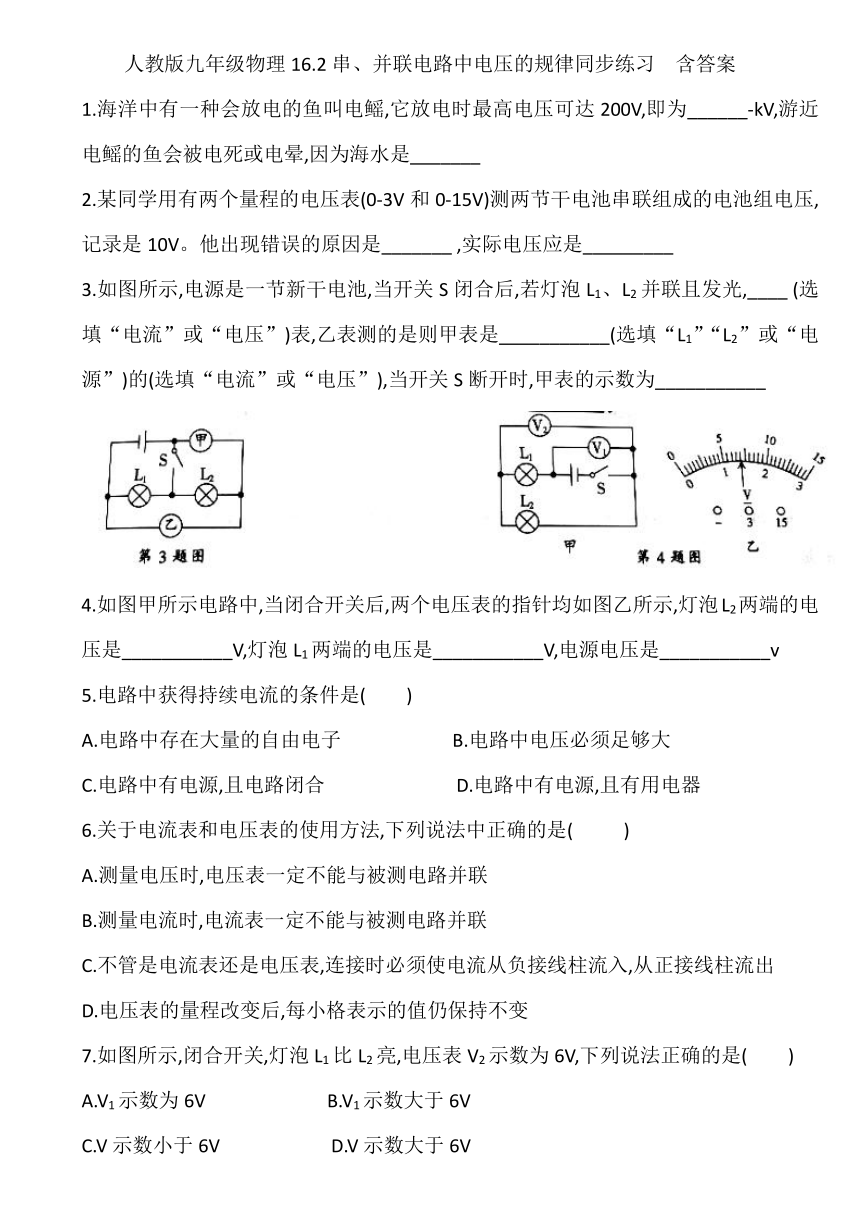

1.海洋中有一种会放电的鱼叫电鳐,它放电时最高电压可达200V,即为______-kV,游近电鳐的鱼会被电死或电晕,因为海水是_______
2.某同学用有两个量程的电压表(0-3V和0-15V)测两节干电池串联组成的电池组电压,记录是10V。他出现错误的原因是_______ ,实际电压应是_________
3.如图所示,电源是一节新干电池,当开关S闭合后,若灯泡L1、L2并联且发光,____ (选填“电流”或“电压”)表,乙表测的是则甲表是___________(选填“L1”“L2”或“电源”)的(选填“电流”或“电压”),当开关S断开时,甲表的示数为___________
4.如图甲所示电路中,当闭合开关后,两个电压表的指针均如图乙所示,灯泡L2两端的电压是___________V,灯泡L1两端的电压是___________V,电源电压是___________v
5.电路中获得持续电流的条件是( )
A.电路中存在大量的自由电子 B.电路中电压必须足够大
C.电路中有电源,且电路闭合 D.电路中有电源,且有用电器
6.关于电流表和电压表的使用方法,下列说法中正确的是( )
A.测量电压时,电压表一定不能与被测电路并联
B.测量电流时,电流表一定不能与被测电路并联
C.不管是电流表还是电压表,连接时必须使电流从负接线柱流入,从正接线柱流出
D.电压表的量程改变后,每小格表示的值仍保持不变

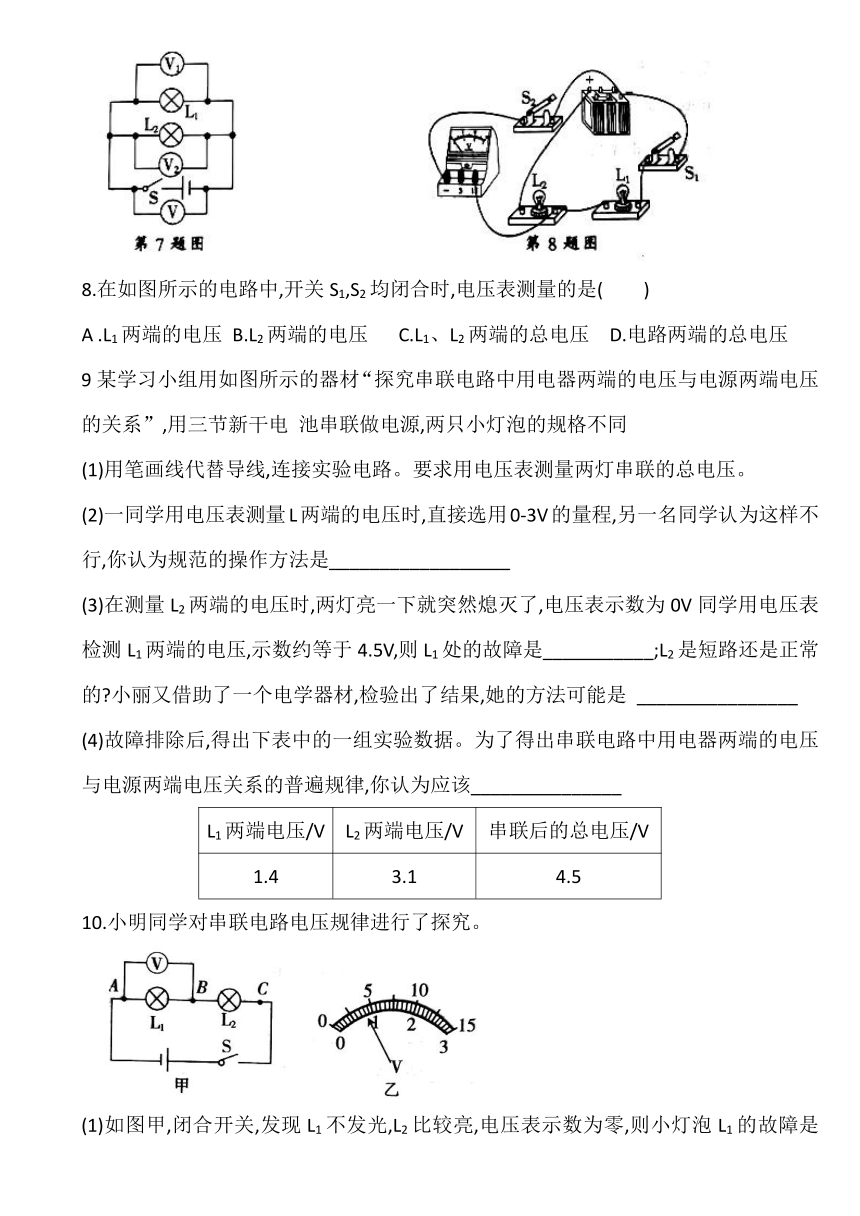

7.如图所示,闭合开关,灯泡L1比L2亮,电压表V2示数为6V,下列说法正确的是( )
A.V1示数为6V B.V1示数大于6V
C.V示数小于6V D.V示数大于6V
8.在如图所示的电路中,开关S1,S2均闭合时,电压表测量的是( )
A .L1两端的电压 B.L2两端的电压 C.L1、L2两端的总电压 D.电路两端的总电压
9某学习小组用如图所示的器材“探究串联电路中用电器两端的电压与电源两端电压 的关系”,用三节新干电 池串联做电源,两只小灯泡的规格不同
(1)用笔画线代替导线,连接实验电路。要求用电压表测量两灯串联的总电压。
(2)一同学用电压表测量L两端的电压时,直接选用0-3V的量程,另一名同学认为这样不行,你认为规范的操作方法是__________________
(3)在测量L2两端的电压时,两灯亮一下就突然熄灭了,电压表示数为0V同学用电压表检测L1两端的电压,示数约等于4.5V,则L1处的故障是___________;L2是短路还是正常的 小丽又借助了一个电学器材,检验出了结果,她的方法可能是 ________________
(4)故障排除后,得出下表中的一组实验数据。为了得出串联电路中用电器两端的电压与电源两端电压关系的普遍规律,你认为应该_______________
L1两端电压/V L2两端电压/V 串联后的总电压/V
1.4 3.1 4.5
10.小明同学对串联电路电压规律进行了探究。
(1)如图甲,闭合开关,发现L1不发光,L2比较亮,电压表示数为零,则小灯泡L1的故障是_________
(2)排除故障后,小明正确测出了L1两端的电压,在测L2两端的电压时,小明为了节省时间,打算采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上。此操作可能会导致电压表出现的现象是________________
(3)小明按照正确的方法测出了L1、L2、AC之间的电压,UL1=2.4V,UL2=1.4V,UAC的示数如图乙所示,读出UAC=__________V。然后分析实验数据得出结论。
(4)小明得出的结论合理吗 并请说明理由。____________________
11.如图,闭合开关后,电压表V1、V2、V3的示数分别为5V、2V、8V,电流表的示数为0.4A。则:
(1)L1两端的电压为多大
(2)电源电压为多大
(3)通过L3的电流为多大
答案
1.0.2 导体
2.选用的小量程,却按大量程读数 2V
3.电压 L2 电流 1.5V
4.1.4 5.6 7
5.C6.B7.A8.A 9.(1)
(2)先选用0~15V量程试触,如果示数小于3V再改用0~3V量程测量
(3)断路用正常的小灯泡替换L1,若L2发光则L2正常;若L2不发光,则L2短路(合理即可)
(4)更换不同规格的小灯泡,多次测量(合理即可)
10.短路 指针反偏 3.8 不合理 应多次实验寻找普遍规律
11.3V 11V 0.4A
