人教版九年级物理16.4变阻器同步练习 含答案

人教版九年级物理16.4变阻器同步练习 含答案
1.滑动变阻器是通过改变接入电路中的电阻丝的________来改变电阻的。实验室里某滑动变阻器的铭牌上标有“50Ω 1A”字样,它表示该变阻器的电阻变化范围是_____,1A表示_______________
2.如图所示,电阻箱的阻值范围是_________此时接入电路中的电阻为____________
3.如图甲所示的是收音机上用以调节音量电流越大,音量越大的一种电位器。它的实质是一个___________图乙为其说明书中的内部结构示意图。使用时,接线柱O必须接入电路。如果想在顺时针旋转滑动触头时音量变大,则还应将接线柱______(选填“a”或“b”)接入电路。
4.如图所示,闭合开关后,滑片P向右移动时,灯血泡亮度________。若把接C的线头改接到A,滑片P向左移动,灯泡的亮度将__________。(均选填“变亮”“变暗”或“不变”)

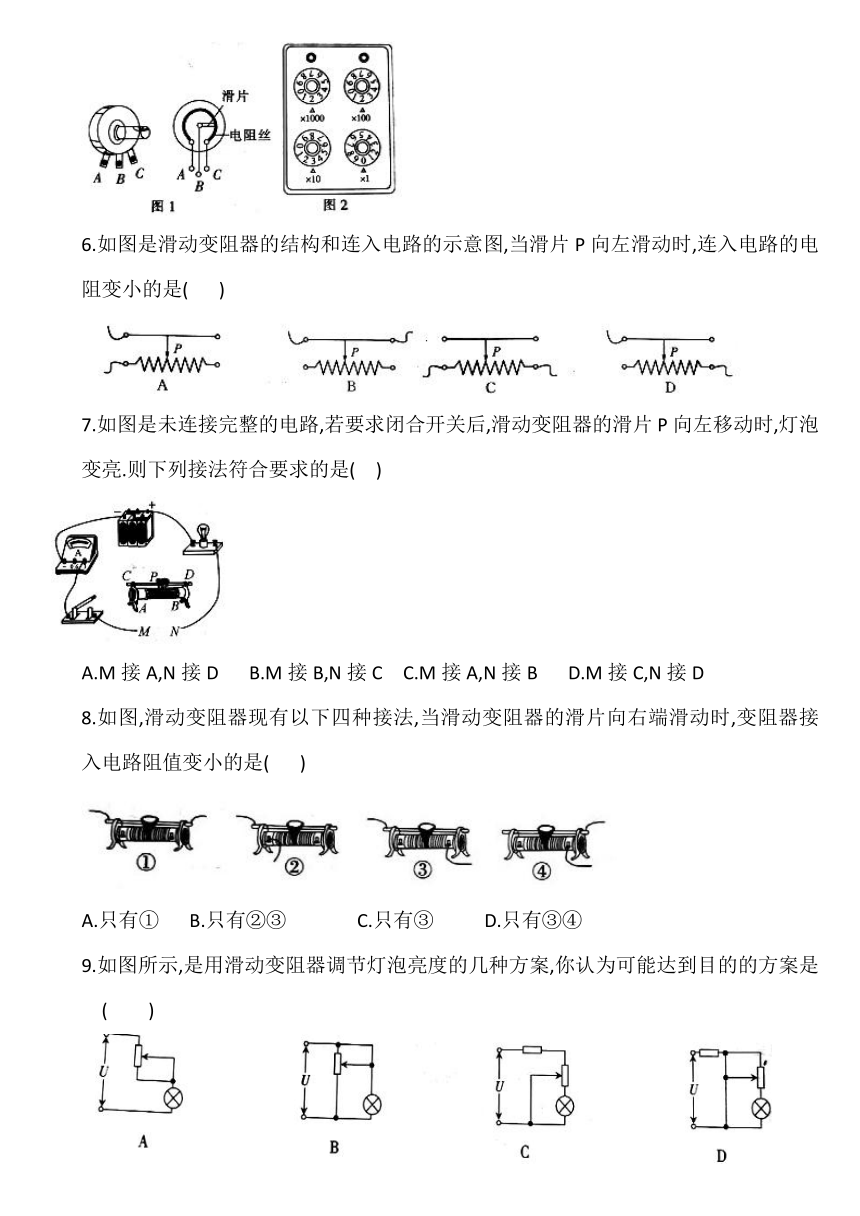

5.(1)如图1为旋钮型变阻器,若把接线片A、B接入电路,则顺时针转动旋钮滑片时,变阻器的阻值将变_______
(2)如图2所示电阻箱的读数_________Ω。
6.如图是滑动变阻器的结构和连入电路的示意图,当滑片P向左滑动时,连入电路的电阻变小的是( )
7.如图是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮.则下列接法符合要求的是( )
A.M接A,N接D B.M接B,N接C C.M接A,N接B D.M接C,N接D
8.如图,滑动变阻器现有以下四种接法,当滑动变阻器的滑片向右端滑动时,变阻器接入电路阻值变小的是( )
A.只有① B.只有②③ C.只有③ D.只有③④
9.如图所示,是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的的方案是( )
10.图甲为某可调节亮度的台灯,图乙为其用于调光的电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度,下列分析正确的是( )
A.电位器与灯泡并联
B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C.若只将a、c接入电路,顺时针转动旋钮时灯泡变亮
D.若只将b、c接入电路,顺时针转动旋钮时灯泡变暗
11.在如图所示的电路中,要使滑动变阻器的滑片向右移动时,灯光变暗,请你用笔画线代替导线将滑动变阻器连入电路。
答案
1.长度 0~50 该变阻器允许通过的最大电流为1A
2.0~9999 4688
3.变阻器 b
4.不变 变暗
5.大 2230
6.A
7.A
8.D
9.A
10.B
11.
