第十七章 第4节 欧姆定律在串、并联电路中的应用素养提升练习2021-2022学年人教版九年级全一册（含答案）

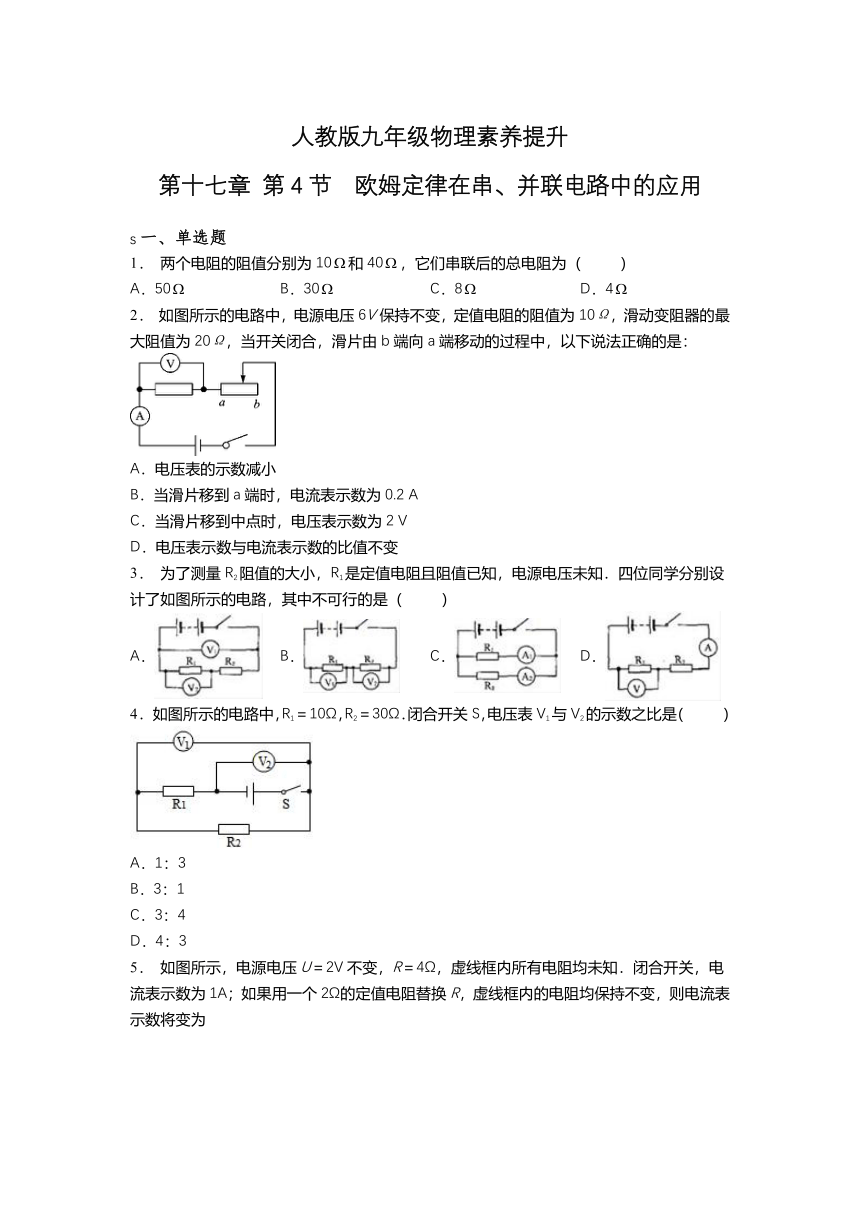

人教版九年级物理素养提升
第十七章 第4节 欧姆定律在串、并联电路中的应用
s一、单选题
1． 两个电阻的阻值分别为10和40，它们串联后的总电阻为（ ）
A．50 B．30 C．8 D．4
2． 如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是：
A．电压表的示数减小
B．当滑片移到a端时，电流表示数为0.2 A
C．当滑片移到中点时，电压表示数为2 V
D．电压表示数与电流表示数的比值不变
3． 为了测量R2阻值的大小，R1是定值电阻且阻值已知，电源电压未知．四位同学分别设计了如图所示的电路，其中不可行的是（ ）
A． B． C． D．
4． 如图所示的电路中，R1＝10Ω，R2＝30Ω．闭合开关S，电压表V1与V2的示数之比是（ ）
A．1：3
B．3：1
C．3：4
D．4：3

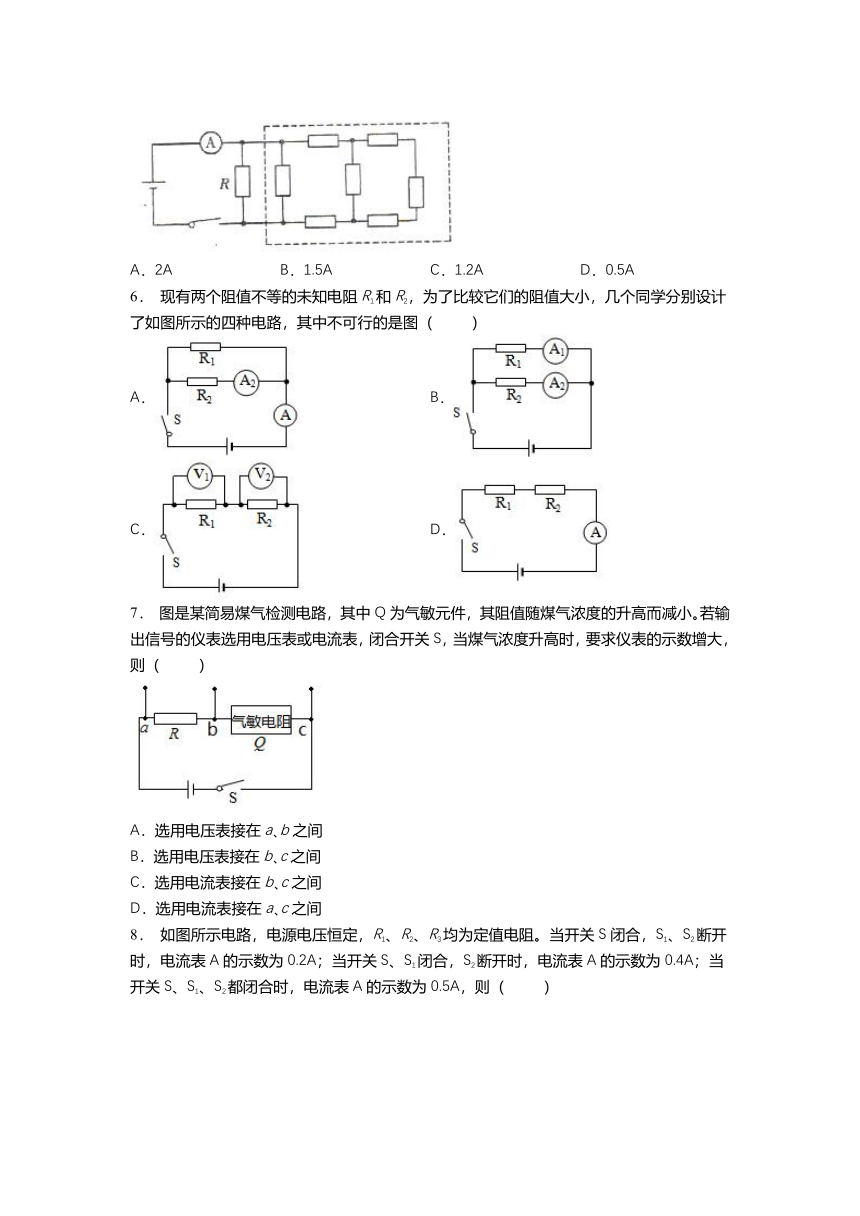

5． 如图所示，电源电压U＝2V不变，R＝4Ω，虚线框内所有电阻均未知．闭合开关，电流表示数为1A；如果用一个2Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为
A．2A B．1.5A C．1.2A D．0.5A
6． 现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是图（ ）
A． B．
C． D．
7． 图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小 若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则（ ）
A．选用电压表接在a b之间
B．选用电压表接在b c之间
C．选用电流表接在b c之间
D．选用电流表接在a c之间

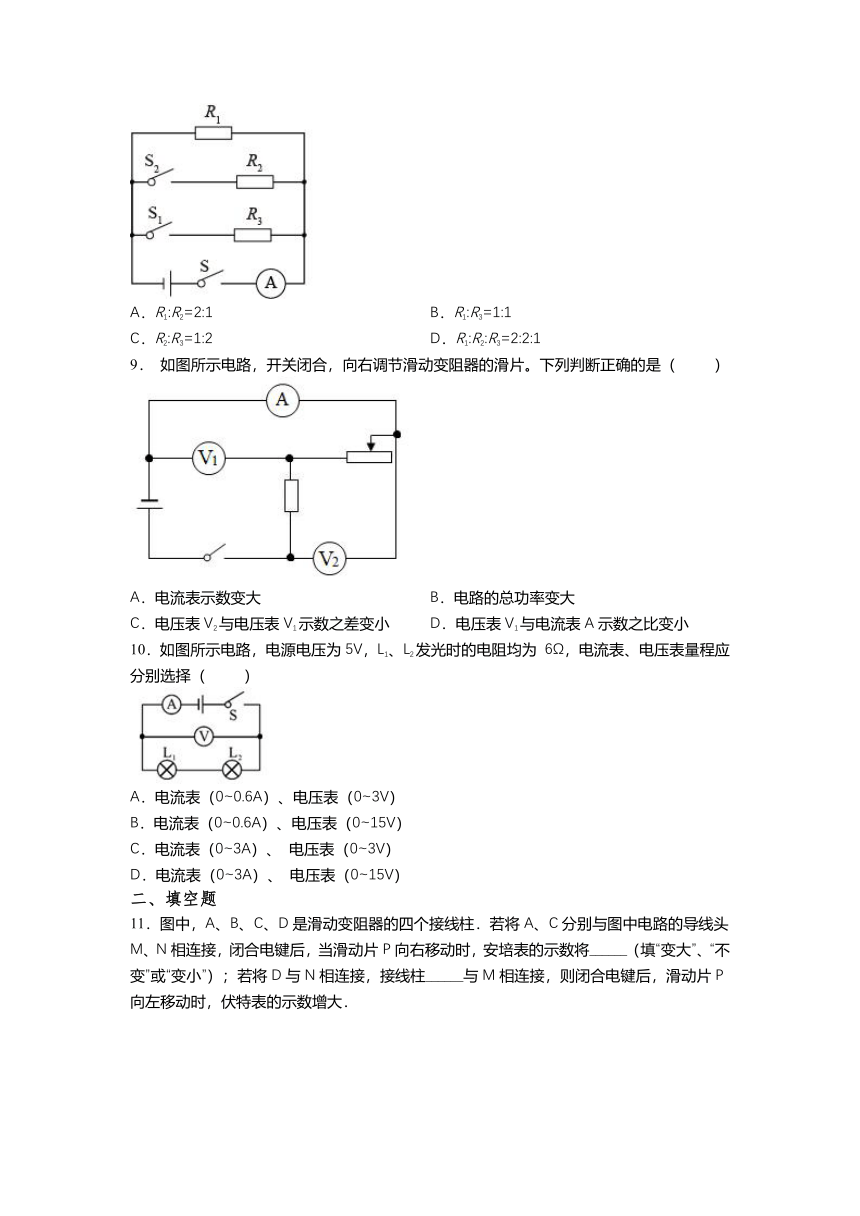

8． 如图所示电路，电源电压恒定，R1、R2、R3均为定值电阻。当开关S闭合，S1、S2断开时，电流表A的示数为0.2A；当开关S、S1闭合，S2断开时，电流表A的示数为0.4A；当开关S、S1、S2都闭合时，电流表A的示数为0.5A，则（ ）
A．R1:R2=2:1 B．R1:R3=1:1
C．R2:R3=1:2 D．R1:R2:R3=2:2:1
9． 如图所示电路，开关闭合，向右调节滑动变阻器的滑片。下列判断正确的是（ ）
A．电流表示数变大 B．电路的总功率变大
C．电压表V2与电压表V1示数之差变小 D．电压表V1与电流表A示数之比变小
10．如图所示电路，电源电压为5V，L1、L2发光时的电阻均为 6 ，电流表、电压表量程应分别选择（ ）
A．电流表（0~0.6A）、电压表（0~3V）
B．电流表（0~0.6A）、电压表（0~15V）
C．电流表（0~3A）、 电压表（0~3V）
D．电流表（0~3A）、 电压表（0~15V）
二、填空题
11．图中，A、B、C、D是滑动变阻器的四个接线柱．若将A、C分别与图中电路的导线头M、N相连接，闭合电键后，当滑动片P向右移动时，安培表的示数将______（填“变大”、“不变”或“变小”）；若将D与N相连接，接线柱______与M相连接，则闭合电键后，滑动片P向左移动时，伏特表的示数增大．
12．两个标有“5Ω 1A“和“10Ω 0.6A”的定值电阻，将它们串联起来使用时等效电阻为_____Ω，电源电压最多为_____V；若将它们并联时干路电流最大是_____A．
13． 如图所示，电源电压恒定不变，闭合开关K，当滑动变阻器的滑片P向右移动时，电流表A的示数将______ （选填“变小”、“不变”或“变大”）。
14．如图所示，电路中电源电压保持不变，闭合开关，当滑片P向右滑动时，电压表的示数 ________，电流表的示数________（填“变大”“变小”或“不变”）．
15．在如图所示的电路中，电源电压恒为3.0V，变阻器R2最大阻值为50Ω．当闭合开关S后，在滑动变阻器的滑动触头P向右滑的过程中，电压表示数的变化情况是_________（选填“变大”、“变小”或“不变”）。当P停在某个位置时，电流表A的示数是0.2A，A1的示数是0.1A．则R1的阻值是_________Ω。
16．某段导体两端加9V电压时，通过导体的电流为0.3A，导体的电阻是_____，当导体两端电压为8V时，导体的电阻是_______．
17．如图所示的电路，闭合开关S，滑动变阻器滑片向左移动时，灯泡亮度会________(选填“变亮”、“变暗”或“不变”)，电压表示数会________(选填“变大”、“变小”或“不变”)．
18．如图所示电路中，电键K由断开到闭合时，电流表A的示数将_____，电压表V的示数将_____．
19．如图所示电路中，电源电压不变，闭合电键S后，移动滑动变阻器滑片P的过程中，电压表示数变化范围为12~18V，电流表示数的变化范围为0.4~0.6A，那么滑动变阻器的最大阻值是__________．
20．下列各图中，滑动变阻器滑片P移动时，电压表、电流表的示数各怎样变化：
若滑片P向右移动： 若滑片P向左移动： 若滑片P向右移动：
电流表示数______； 电流表示数______； 电流表示数______；
电压表示数______； 电压表示数______； 电压表示数______；
三、计算题
21．如图所示，电源两端电压为12V并保持不变，电阻R1的阻值为6Ω。当开关S闭合时，通过电阻R2的电流表示数0.5A。求：
（1）电压表的示数；
（2）R2两端的电压；
（3）电阻R2的阻值。
22．如图所示，电源电压为4V，电阻R1=10Ω，闭合开关S，当滑动变阻器的滑片P移至中点时，电流表A的示数如图（b）所示。求：
（1）电流表A1的示数；
（2）滑动变阻器的最大阻值。
人教版九年级物理素养提升 第十七章 第4节 欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A D D C B D A B C B
二、填空题
11．变小B
12．15 9 1.5A
13．不变
14．变大； 不变
15．不变 30
16．30Ω 30Ω
17．变暗 变大
18．变大 变大
19．15Ω
20．变小变小变小变大不变变小
三、计算题
21．（1）3V；（2）9V；（3）18Ω
22．（1）0.5A；（2）3.8Ω或80Ω
