第十七章第2节欧姆定律素养提升练习2021-2022学年人教版九年级全一册（含答案）

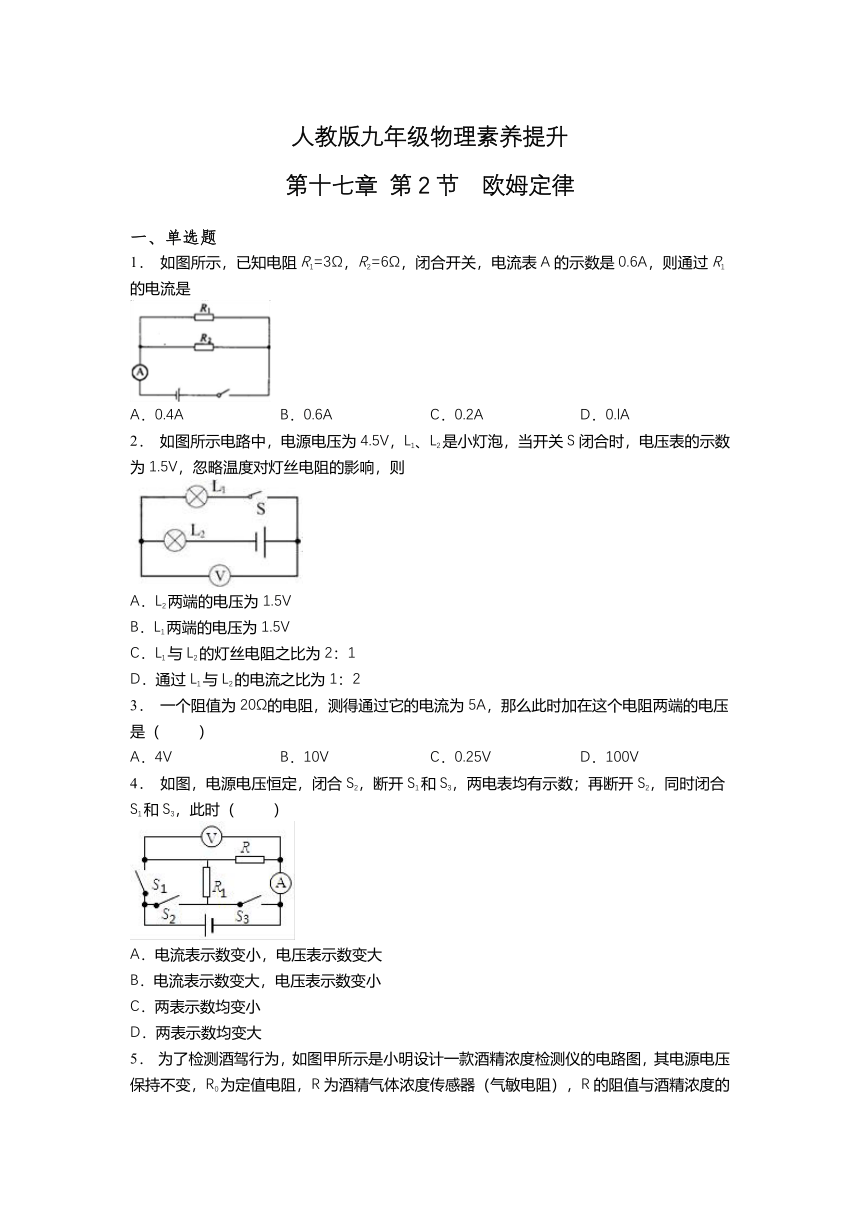

人教版九年级物理素养提升
第十七章 第2节 欧姆定律
一、单选题
1． 如图所示，已知电阻R1=3Ω，R2=6Ω，闭合开关，电流表A的示数是0.6A，则通过R1的电流是
A．0.4A B．0.6A C．0.2A D．0.lA
2． 如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则
A．L2两端的电压为1.5V
B．L1两端的电压为1.5V
C．L1与L2的灯丝电阻之比为2：1
D．通过L1与L2的电流之比为1：2
3． 一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（ ）
A．4V B．10V C．0.25V D．100V
4． 如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时（ ）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．两表示数均变小
D．两表示数均变大
5． 为了检测酒驾行为，如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。接通电源，当传感器酒精浓度增大时，下列说法正确的是（ ）
A．电流表的示数变小
B．电压表的示数变大
C．电流表的示数与电压表的示数的比值变小
D．电流表的示数与电压表的示数的比值变大
6． 在如图所示的电路中，电源电压保持不变，开关S闭合后，变阻器的滑片R向左移动时，三个电表的示数变化情况是
A．A1示数变小，A2示数变小，V示数变小
B．A1示数变小，A2示数变小，V示数变大
C．A1示数变小，A2示数不变，V示数不变
D．A1示数变大，A2示数不变，V示数不变
7． 如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（ ）
A．通过电阻R1的电流为0.5A
B．电源电压为5V
C．电阻R1的阻值为15Ω
D．若断开开关S2，电流表A1示数变大
8． 根据欧姆定律可推导出公式R=U/I，依此可测定导体的电阻，下列说法中正确的是
A．导体的电阻与导体两端电压成正比
B．导体的电阻与导体中的电流成反比
C．导体的电阻与导体两端的电压成正比，又与导体中的电流成反比
D．导体的电阻与本身的材料和属性有关，与电压、电流无关

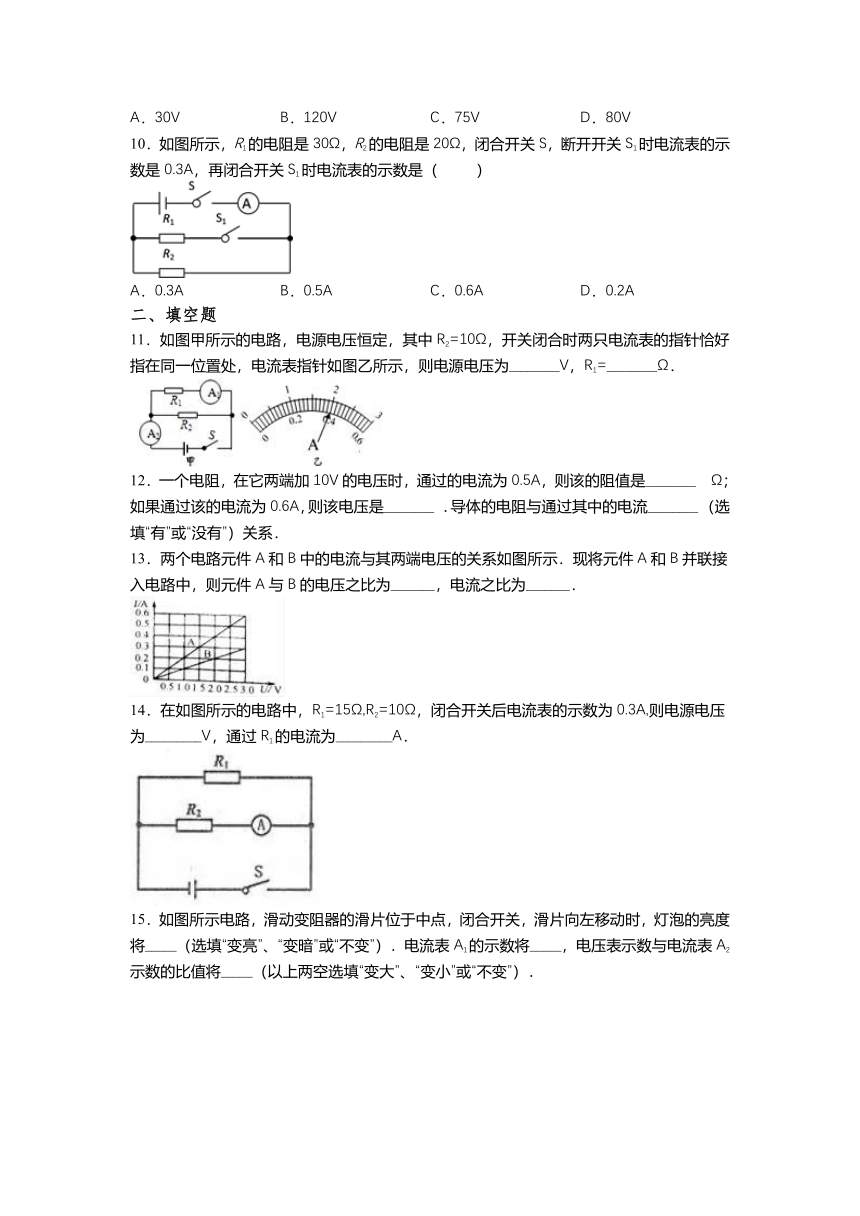

9． 一个标有“1.5A 50Ω”字样的电阻，当它与一个标有“1A 30Ω”字样的电阻串联接入电路时，电路两端的最大允许电压为
A．30V B．120V C．75V D．80V
10．如图所示，R1的电阻是30Ω，R2的电阻是20Ω，闭合开关S，断开开关S1时电流表的示数是0.3A，再闭合开关S1时电流表的示数是（ ）
A．0.3A B．0.5A C．0.6A D．0.2A
二、填空题
11．如图甲所示的电路，电源电压恒定，其中R2=10Ω，开关闭合时两只电流表的指针恰好指在同一位置处，电流表指针如图乙所示，则电源电压为________V，R1=________Ω．
12．一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该的阻值是________ Ω；如果通过该的电流为0.6A，则该电压是________ ．导体的电阻与通过其中的电流________ （选填“有”或“没有”）关系．
13．两个电路元件A和B中的电流与其两端电压的关系如图所示．现将元件A和B并联接
入电路中，则元件A与B的电压之比为_______，电流之比为_______．
14．在如图所示的电路中，R1=15Ω,R2=10Ω，闭合开关后电流表的示数为0.3A,则电源电压为_________V，通过R1的电流为_________A．
15．如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将_____（选填“变亮”、“变暗”或“不变”）．电流表A1的示数将_____，电压表示数与电流表A2示数的比值将_____（以上两空选填“变大”、“变小”或“不变”）．
16．一个灯泡的电阻是20Ω，正常工作的电压是8V，灯泡正常工作时通过它的电流是___________A。现在把它接到电压是9V的电源上，要使它正常工作，需要给它串联一个阻值为___________Ω的分压电阻。
17．将10Ω和20Ω两个电阻串联，总电阻是________Ω．若通过它们的电流是0.3A，则两电阻两端的总电压是________V．
18．把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电流是______A，R2两端的电压是_______V。
19．如图甲所示的电路中，电源电压不变，R0为定值电阻，R为电阻箱．闭合开关S后，调节电阻箱R的阻值，得到电压表示数U与电阻箱阻值R的变化关系如图乙所示，则可求出电源电压为________V，R0的阻值为_______ Ω．
20．如图，当S闭合，滑动变阻器的滑片P向右滑动时，电压表示数将 ________，电流表示数将 ________，电压表示数与电流表示数的比值 ________（选填“变大”、“变小”或“不变”）．
三、计算题
21．如图所示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω．求：
（1）如果开关S1、S2都断时，电流表电压表的示数？
（2）如果开关S1、S2都闭时，电流表的示数是多大？
22．如图所示，电源电压保持不变，电流表使用0～0.6A的量程，电压表使用0～3V的量程，定值电阻R1=5Ω，灯泡电阻R2=8Ω，滑动变阻器的最大阻值R3=20Ω．
（1）开关S1断开，S2闭合，电流表示数为0.25A，电压表示数为2.5V，求电源的电压和滑动变阻器接入电路的电阻值；
（2）将开关S1闭合，S2断开，移动滑动变阻器的滑片，为了保证电流表和电压表不超过其量程，滑动变阻器接入电路的电阻值只能在什么范围内变化？
人教版九年级物理素养提升 第十七章 第2节 欧姆定律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A B D D D D C D D B
二、填空题
11．16V 40Ω
12．20 12V 没有
13．1：1 2：1
14．3 0.2
15．不变 不变 变大
16．0.4 2.5
17． 30 9
18．0.3 4.5
19．12 10
20．变小，变小，不变
三、计算题
21．（1）0.5A， 2V；
（2）1.25A．
22．（1）4.5V，10Ω．
（2）2.5Ω～10Ω．
