16.4变阻器同步测试2021—2022学年人教版九年级物理全一册（含答案）

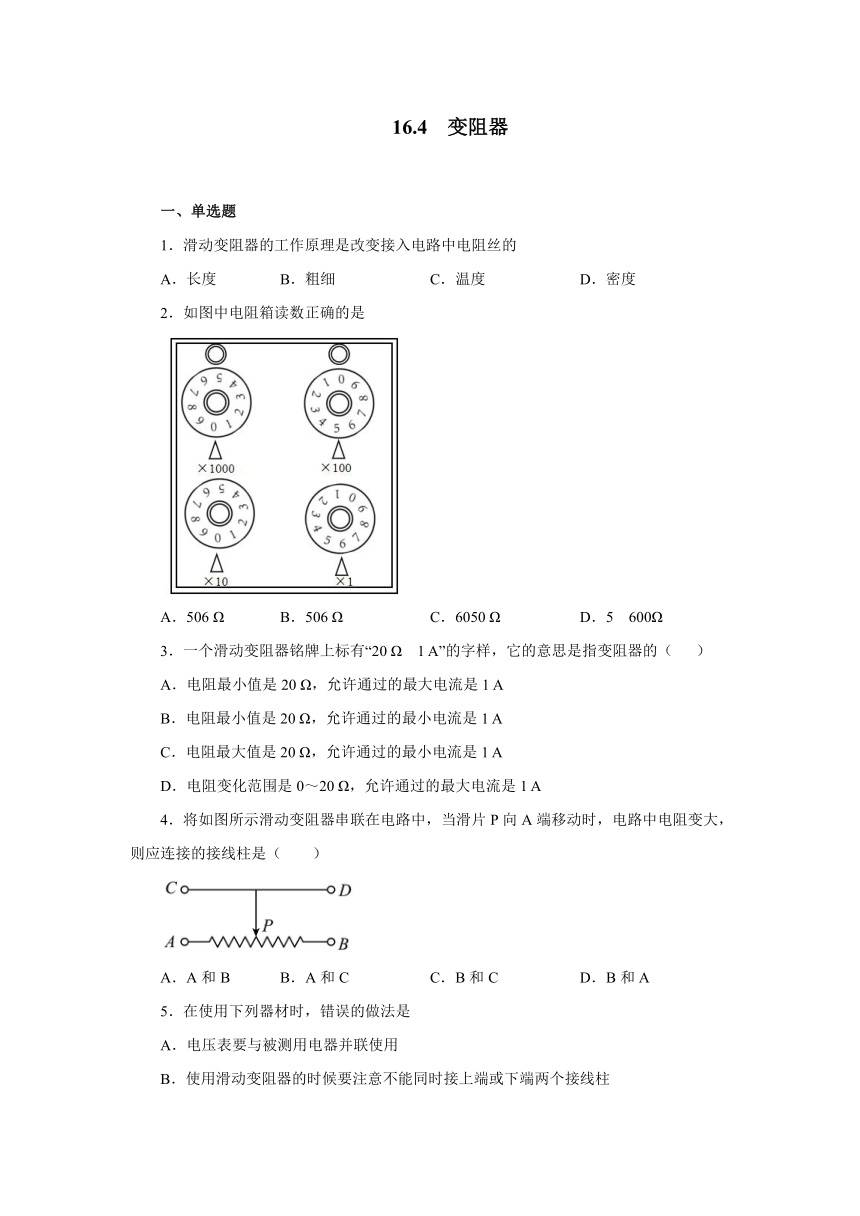

16.4 变阻器
一、单选题
1．滑动变阻器的工作原理是改变接入电路中电阻丝的
A．长度 B．粗细 C．温度 D．密度
2．如图中电阻箱读数正确的是
A．506 Ω B．506 Ω C．6050 Ω D．5 600Ω
3．一个滑动变阻器铭牌上标有“20 Ω　1 A”的字样，它的意思是指变阻器的（ ）
A．电阻最小值是20 Ω，允许通过的最大电流是1 A
B．电阻最小值是20 Ω，允许通过的最小电流是1 A
C．电阻最大值是20 Ω，允许通过的最小电流是1 A
D．电阻变化范围是0～20 Ω，允许通过的最大电流是1 A
4．将如图所示滑动变阻器串联在电路中，当滑片P向A端移动时，电路中电阻变大，则应连接的接线柱是（　　）
A．A和B B．A和C C．B和C D．B和A
5．在使用下列器材时，错误的做法是
A．电压表要与被测用电器并联使用
B．使用滑动变阻器的时候要注意不能同时接上端或下端两个接线柱
C．不允许不经过用电器而把电流表直接接在电源的两极上
D．连接电路时开关应断开，滑动变阻器的滑片要调到阻值最小处

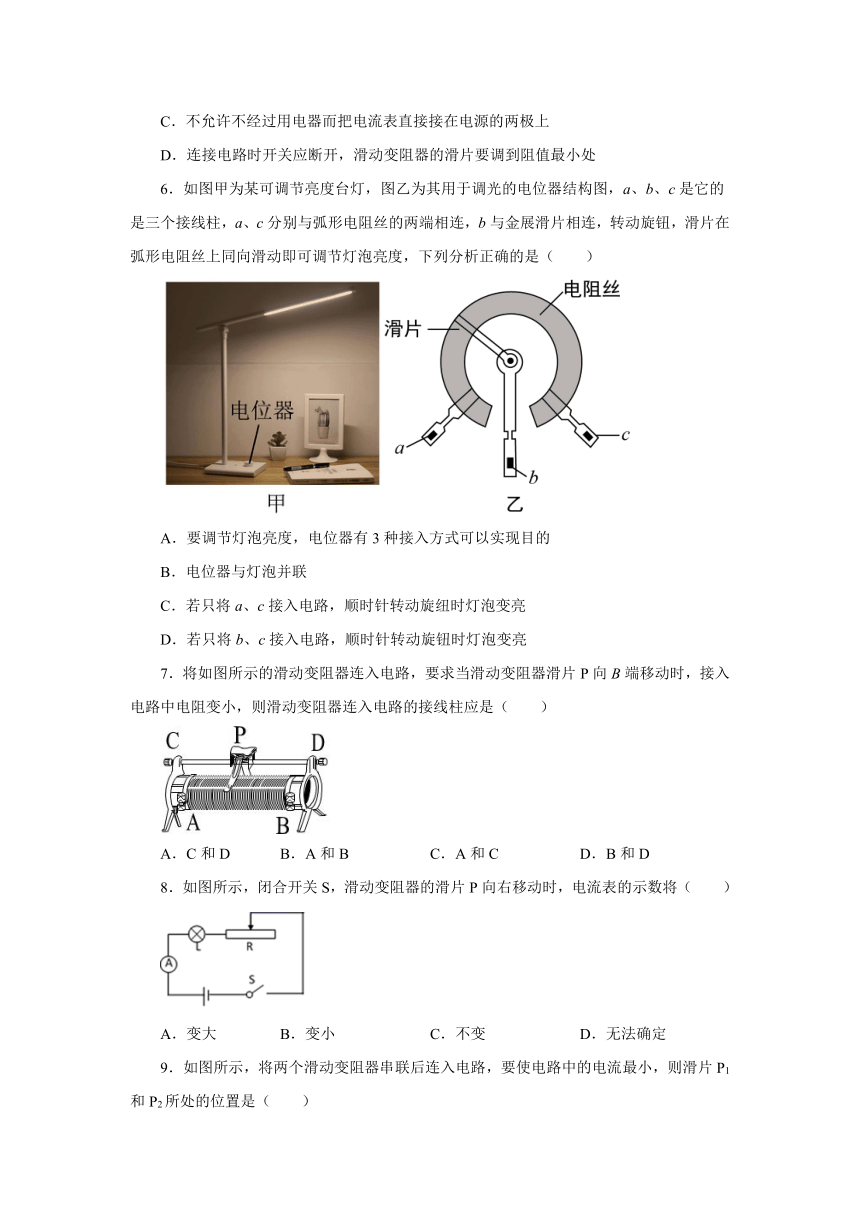

6．如图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金展滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）
A．要调节灯泡亮度，电位器有3种接入方式可以实现目的
B．电位器与灯泡并联
C．若只将a、c接入电路，顺时针转动旋纽时灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
7．将如图所示的滑动变阻器连入电路，要求当滑动变阻器滑片P向B端移动时，接入电路中电阻变小，则滑动变阻器连入电路的接线柱应是（　　）
A．C和D B．A和B C．A和C D．B和D
8．如图所示，闭合开关S，滑动变阻器的滑片P向右移动时，电流表的示数将（　　）
A．变大 B．变小 C．不变 D．无法确定

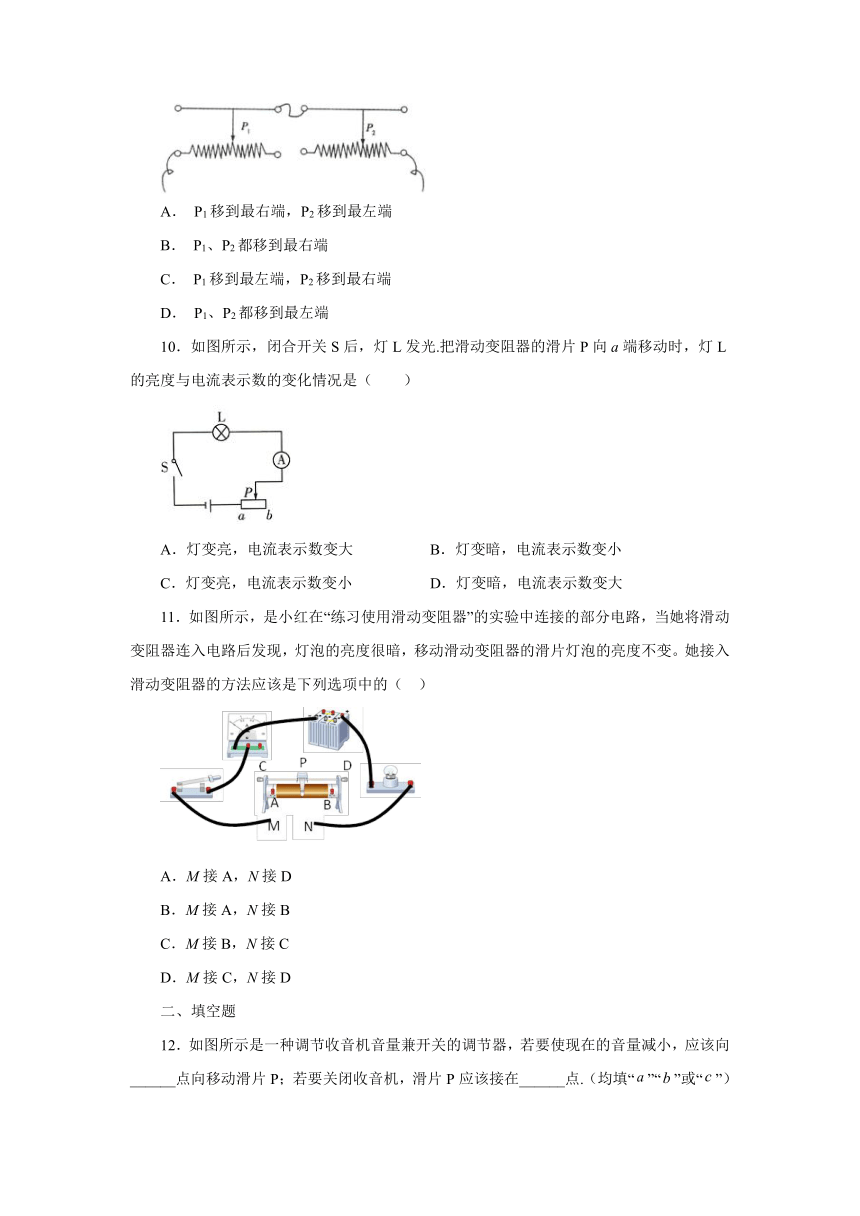

9．如图所示，将两个滑动变阻器串联后连入电路，要使电路中的电流最小，则滑片P1和P2所处的位置是（ ）
A． P1移到最右端，P2移到最左端
B． P1、P2都移到最右端
C． P1移到最左端，P2移到最右端
D． P1、P2都移到最左端
10．如图所示，闭合开关S后，灯L发光.把滑动变阻器的滑片P向a端移动时，灯L的亮度与电流表示数的变化情况是（ ）
A．灯变亮，电流表示数变大 B．灯变暗，电流表示数变小
C．灯变亮，电流表示数变小 D．灯变暗，电流表示数变大
11．如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，当她将滑动变阻器连入电路后发现，灯泡的亮度很暗，移动滑动变阻器的滑片灯泡的亮度不变。她接入滑动变阻器的方法应该是下列选项中的（ ）
A．M接A，N接D
B．M接A，N接B
C．M接B，N接C
D．M接C，N接D
二、填空题
12．如图所示是一种调节收音机音量兼开关的调节器，若要使现在的音量减小，应该向______点向移动滑片P；若要关闭收音机，滑片P应该接在______点.（均填“”“”或“”）
13．滑动变阻器上标有“，2A”字样，其中“”表示此变阻器的________________________，“2A”表示______________.如图所示若AP段的电阻为8欧，那么连接A、C接线柱时，变阻器接入电路的阻值是___欧，连接A、B接线柱时，变阻器接入电路的阻值是________欧；连接B、C接线柱时，变阻器接入电路的阻值是________欧.
14．如图所示的是插入式电阻箱的结构示意图，图中 A、B 两个接线柱之间的电阻值是______Ω。
15．如图所示，电阻箱的阻值范围是 ______ Ω，此时接入电路中的电阻为 ______ Ω．
16．如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。将该变阻器接入电路中可以调节灯泡的亮度，应该和灯泡________联后接入；当接入a、b接线柱，顺时针旋转旋钮触片时，接入的电阻丝长度________（填“变长”或“变短”），灯泡亮度________（填“变亮”或“变暗”）。
三、实验题
17．小明学习了变阻器一节后，到实验室做用滑动变阻器调节小灯泡亮度，同时观察小灯泡的亮度与两端电压和通过电流的关系的实验，下图是小明还没有完成的电路设计。
（1）请用笔画线代替导线将甲图中未完成的电路完成，且使变阻器滑动片向右移动时灯变暗_____；(导线不允许交叉)
（2）连接电路时，开关应该处于________状态；
（3）连接好电路，闭合开关前，滑动片应该置于_______端（选填A或B）；
（4）闭合开关后，发现灯不亮，电压表示数为零，电流表指针正常偏转．造成这一现象的原因可能是_______。
A．电灯断路 B．变阻器断路
C．变阻器短路 D．电灯短路了
四、作图题
18．如图所示，有灯泡L1、L2，开关S、电源、电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L2的电压，滑动变阻器的滑片向右移动，L1变亮。请画出电路图并连接实物图。
参考答案
1．A
2．A
3．D
4．C
5．D
6．D
7．D
8．B
9．A
10．A
11．B
12．
13．最大阻值为20欧 允许通过滑动变阻器的最大电流是2A 8 20 12
14．7
15． 2019
16．串 变长 变暗
17． 断开 B端 D
18．
