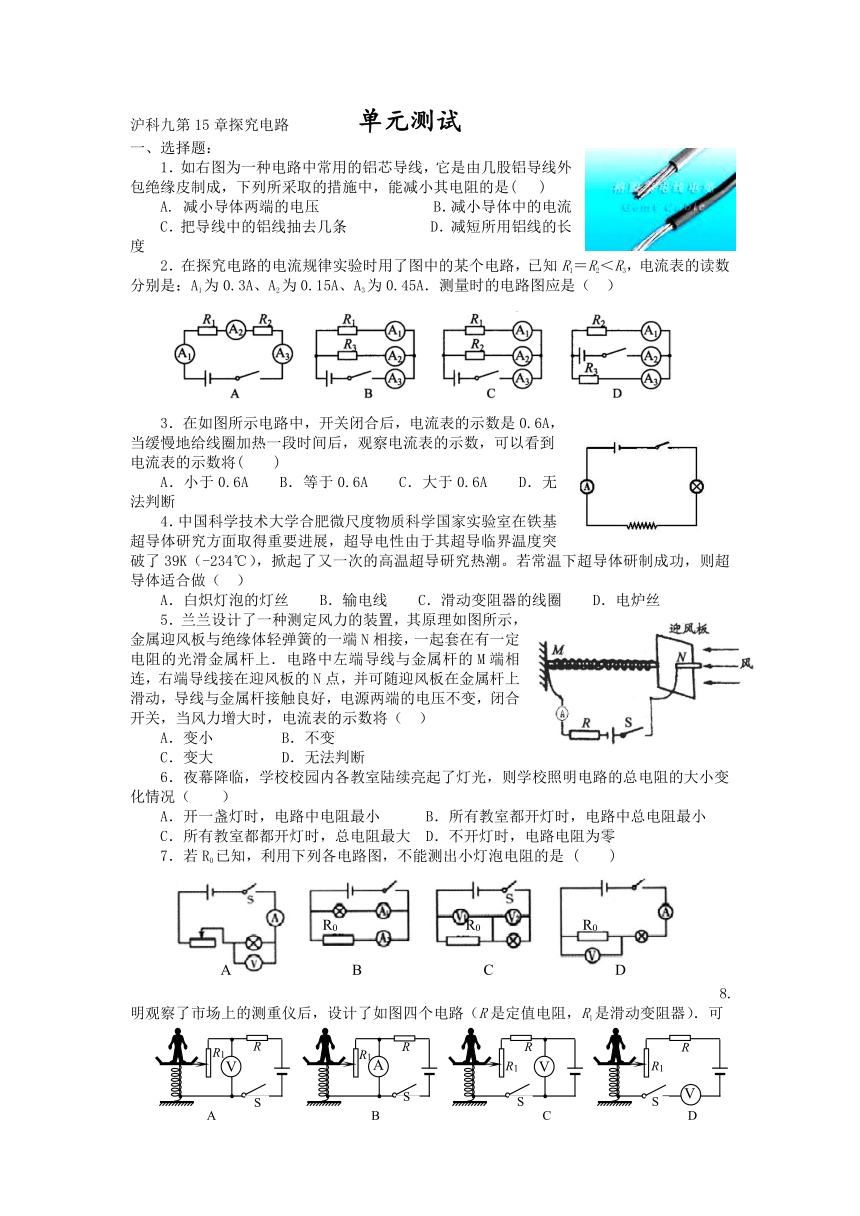

沪科九第15章探究电路 单元测试
一、选择题：
1．如右图为一种电路中常用的铝芯导线，它是由几股铝导线外包绝缘皮制成，下列所采取的措施中，能减小其电阻的是( )
A. 减小导体两端的电压 B．减小导体中的电流
C．把导线中的铝线抽去几条 D．减短所用铝线的长度
2．在探究电路的电流规律实验时用了图中的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是（ ）　　
3．在如图所示电路中，开关闭合后，电流表的示数是0.6A，当缓慢地给线圈加热一段时间后，观察电流表的示数，可以看到电流表的示数将( )
A．小于0.6A B．等于0.6A C．大于0.6A D．无法判断
4．中国科学技术大学合肥微尺度物质科学国家实验室在铁基超导体研究方面取得重要进展，超导电性由于其超导临界温度突破了39K（-234℃），掀起了又一次的高温超导研究热潮。若常温下超导体研制成功，则超导体适合做（ ）
A．白炽灯泡的灯丝　　B．输电线　　C．滑动变阻器的线圈　　D．电炉丝
5．兰兰设计了一种测定风力的装置，其原理如图所示，金属迎风板与绝缘体轻弹簧的一端N相接，一起套在有一定电阻的光滑金属杆上．电路中左端导线与金属杆的M端相连，右端导线接在迎风板的N点，并可随迎风板在金属杆上滑动，导线与金属杆接触良好，电源两端的电压不变，闭合开关，当风力增大时，电流表的示数将（ ）
A．变小 B．不变
C．变大 D．无法判断
6．夜幕降临，学校校园内各教室陆续亮起了灯光，则学校照明电路的总电阻的大小变化情况（ ）
A．开一盏灯时，电路中电阻最小 B．所有教室都开灯时，电路中总电阻最小
C．所有教室都都开灯时，总电阻最大 D．不开灯时，电路电阻为零
7．若R0已知，利用下列各电路图，不能测出小灯泡电阻的是 ( )
8.明观察了市场上的测重仪后，设计了如图四个电路（R是定值电阻，R1是滑动变阻器）．可以测量人体重的电路是

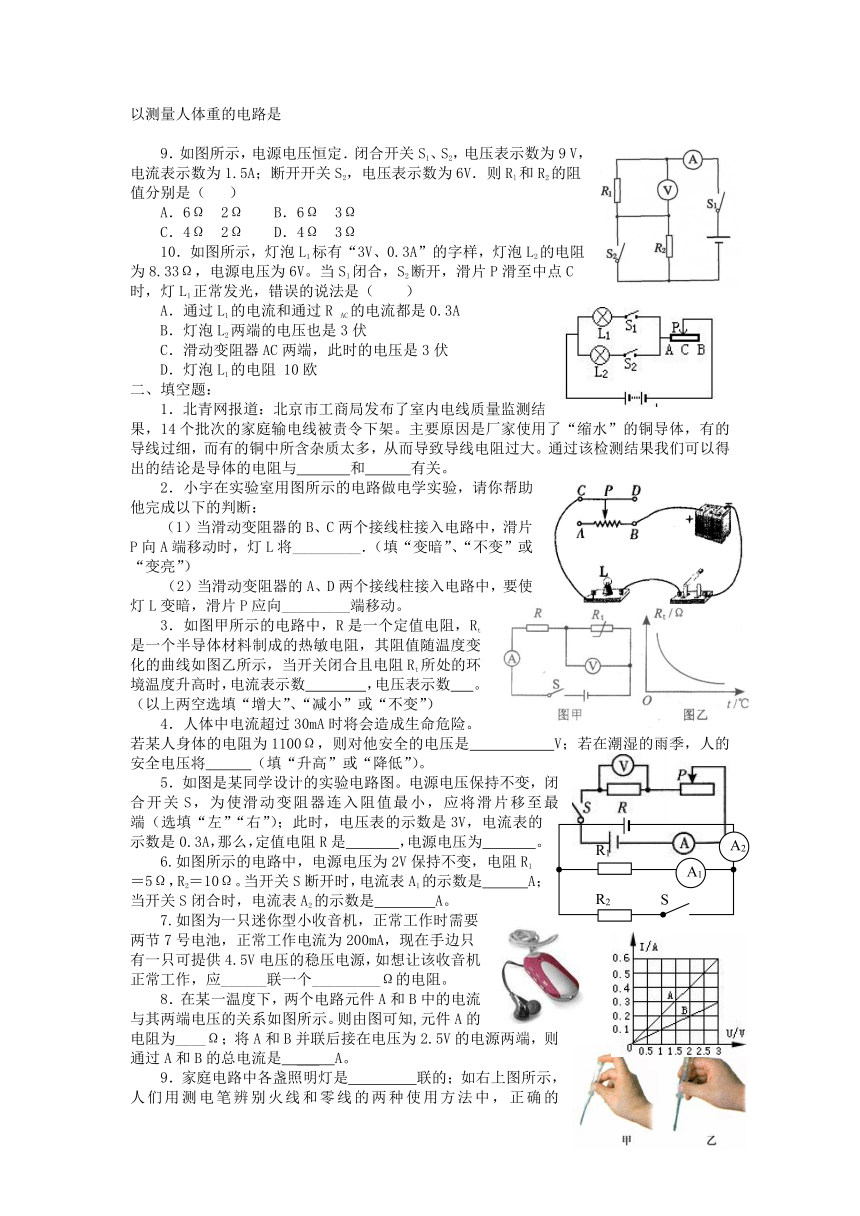

9．如图所示，电源电压恒定．闭合开关S1、S2，电压表示数为9 V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则Rl和R2的阻值分别是（ ）
A．6Ω 2Ω B．6Ω 3Ω
C．4Ω 2Ω D．4Ω 3Ω
10．如图所示，灯泡L1标有“3V、0.3A”的字样，灯泡L2的电阻为8.33Ω，电源电压为6V。当S1闭合，S2断开，滑片P滑至中点C时，灯L1正常发光，错误的说法是（ ）
A．通过L1的电流和通过R AC的电流都是0.3A
B．灯泡L2两端的电压也是3伏
C．滑动变阻器AC两端，此时的电压是3伏
D．灯泡L1的电阻 10欧
二、填空题：
1．北青网报道：北京市工商局发布了室内电线质量监测结果，14个批次的家庭输电线被责令下架。主要原因是厂家使用了“缩水”的铜导体，有的导线过细，而有的铜中所含杂质太多，从而导致导线电阻过大。通过该检测结果我们可以得出的结论是导体的电阻与 和 有关。
2．小宇在实验室用图所示的电路做电学实验，请你帮助他完成以下的判断：
（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将_________．（填“变暗”、“不变”或“变亮”）
（2）当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向_________端移动。
3．如图甲所示的电路中，R是一个定值电阻，Rt是一个半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示，当开关闭合且电阻Rt所处的环境温度升高时，电流表示数 ，电压表示数 。（以上两空选填“增大”、“减小”或“不变”）
4．人体中电流超过30mA时将会造成生命危险。若某人身体的电阻为1100Ω，则对他安全的电压是 V；若在潮湿的雨季，人的安全电压将 （填“升高”或“降低”）。
5．如图是某同学设计的实验电路图。电源电压保持不变，闭合开关S，为使滑动变阻器连入阻值最小，应将滑片移至最 端（选填“左”“右”）；此时，电压表的示数是3V，电流表的示数是0.3A，那么，定值电阻R是 ，电源电压为 。
6.如图所示的电路中，电源电压为2V保持不变，电阻R1＝5Ω，R2＝10Ω。当开关S断开时，电流表A1的示数是 A；当开关S闭合时，电流表A2的示数是 A。
7.如图为一只迷你型小收音机，正常工作时需要两节7号电池，正常工作电流为200mA，现在手边只有一只可提供4.5V电压的稳压电源，如想让该收音机正常工作，应______联一个_________Ω的电阻。
8．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知,元件A的电阻为____Ω；将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是 ___ A。
9．家庭电路中各盏照明灯是 　　 联的；如右上图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是 。
10．如图中A、B两点均为螺口灯泡的螺旋部分，当开关Sl和S2都断开后，站在地上的人用手直接接触_____（选填“A”、“B”或“A、B”）点时，他会触电；由此可知，家庭中触电事故的发生，都是由于人体直接或间接与_____线接通造成的。
三、实验和探究题：
1．小明设计了如图所示的电路图，做“探究导体电阻大小与导体长度的关系”的实验，在A、B间接入下表中待研究的电阻丝，电源电压U恒定，忽略温度对灯丝电阻的影响（电阻丝用电阻符号表示）：
序号 材料 长度 横截面积
1 锰铜合金丝 L S
2 镍铬合金丝 L S
3 镍铬合金丝 L 2S
4 镍铬合金丝 2L S
（1）小明选择序号为 的两根电阻丝来探究探究导体电阻大小与导体长度的关系。
（2）他正确选择后，将电阻丝分别接入A、B间，闭合开关，观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小。实验中，两次电流表指针均有偏转，但第一次的示数大于第二次的示数，说明第一次接入的电阻丝阻值 (填“较大”或“较小”)；其中第二次实验中灯泡不亮（仪器及电路连接均正常），你认为原因是 。
（3）小明继续用上述电源设计了图乙所示的电路图，来探究导体电阻大小还与导体长度的关系。他选择两根电阻丝分别接入R1、R2所在位置。他只要通过比较 就可以判断R1、R2的阻值大小
2.如图甲所示为用伏安法测电阻的电路图，电路中电流约为0.4A，待测电阻为10Ω。
（1）如图乙，用笔画线做导线，将题中实物图按电路图连线，开关在闭合前，图中的滑动变阻器的滑片应位于变阻器的_________端（填A或B）。
（2）小马同学闭合开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图丙所示，则电压表的读数是 V，电流表的读数是 A，被测电阻Rx的阻值是 Ω.
（3）全班为小马同学首先获得测量结果而高兴。小名准备整理实验器材结束实验. 你认为他的实验真的结束了吗？为了得到更可靠的结果，你认为接下去他的具体操作应是
；
（4）若将待测电阻换成小灯泡，实验中测量电流、电压值后，通过计算得出三次小灯泡的电阻不相等，你认为可能的原因是
3．某同学设计了如图所示的电路测量未知电阻RX的阻值。已知R0为定值电阻，R为滑动变阻器。
（1）开关S闭合前，应将滑动变阻器的滑片P置
于 端（填“a”或“b”），目的是 。
（2）闭合开关S，调节滑动变阻器,得到电压表V1的示数为U1， 电压表V2的示数为U2，则被测的阻值Rx= 。
（3）该同学测量一次后，就计算出了该电阻的阻值，你认为该实验结论的得出 （选填“妥当”或“不妥当”），理由是 。
四、计算题：
1．在如图所示的电路中，电阻R1的阻值为10Ω．闭合开关S，电流表Al的示数为0.3A，电流表A的示数为0.5A．求：
（1）通过电阻R2的电流． （2）电源电压．
（3）电阻R2的阻值．
2.如图甲所示电路，滑动变阻器的最大阻值为R1=40Ω，电源电压及灯L的电阻保持不变。当滑片滑到b端时，将S1、S2均闭合，电流表A1、A2的示数分别为如图乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A，
求：（1）电源的电压；
（2）R2的电阻；
（3）灯L的电阻。
参考答案：
一、1.D
2. B 提示：三个电流表示数不同，则该电路为并联电路；任意两个电表示数不相等，则两支路中的电流不相等
3.A 4.B
5.C 提示：风力增大时，迎风板向左滑动，连入电路中的电阻变小，电流变大
6. B
提示：家庭电路中所有用电器是并联的，并联电阻相当于增加了导体的横截面，所以总电阻最小
7. D
提示：D答案中，电压表测量出R0两端的电压，电流表测出电流中的电流，智能求出R0的电阻，而不能求出灯泡的电阻
8.A 提示：A答案中电压表的示数随人体体重的变化而变化
9.B
10.B
提示：当S1闭合，S2断开，滑片P滑至中点C时，灯L1正常发光，所以此时通过灯泡的电流是0.3A；S2断开，所以灯泡L2停止工作，两端电压为0；总电压为6V，所以滑动变阻器AC两端，此时的电压是3伏；根据欧姆定律计算可得，灯泡电阻为10欧
二、1.材料；横截面积
2.变暗；右
3.增大；减小 提示：半导体电阻随温度的升高而减小
4.33；降低
5.左；10Ω；3V
6. 0.4；0.6
7. 串 7.5
提示：串联电路具有分压作用，用分去的电压除以电路中的电流，就可以求出串联的电阻
8. 5；0.75
提示：根据图像，找到对应的电压值和电流值，可求得A的电阻为5，B的电阻为10Ω， 根据欧姆定律，可求得通过两电阻的电流分别为0.5A和0.25A，则总电流为0.75A
9.并；甲
10.A；火线
三、1. （1） 2，4（2） 较小，电源电压太小（3）电压表示数 。
2. （1） B
（2）1.8 0.24 7.5 （3）调节滑动变阻器的滑片，改变电压值和电流值，多做几次实验
（4）灯丝电阻受温度影响比较大
3.（1）b 保护电路 （2）Rx=U2R0/U1 提示：串联电路各处电流都相等，只要求出通过已知电阻R0的电流，即相当于知道了通过RX的电流
（3）不妥当 应该多次测量求平均值，减小误差
四、1.观察图可知，R1 R2并联，电流表A测量总电流，电流表A1测量通过R1的电流
根据并联电路电流的特点，I2=I-I1=0.5A-0.3A=0.2A
根据欧姆定律，U= I1 R1=0.3A×10Ω=3V
2. （1）当滑片滑到b端，将S1、S2均闭合，电阻R1R2并联，A2测量通过R2的电流为0.6A，A1测量总电流为0.9A。
所以此时通过R1的电流为I1=0.9A-0.6A=0.3A
根据欧姆定律，U= I1 R1=0.3A×40Ω=12V
（2）
（3）当S1、S2均断开且滑片P置于变阻器的中点时，R1与L串联
所以
则RL=R总-1/2 R1=30Ω-20Ω=10Ω
