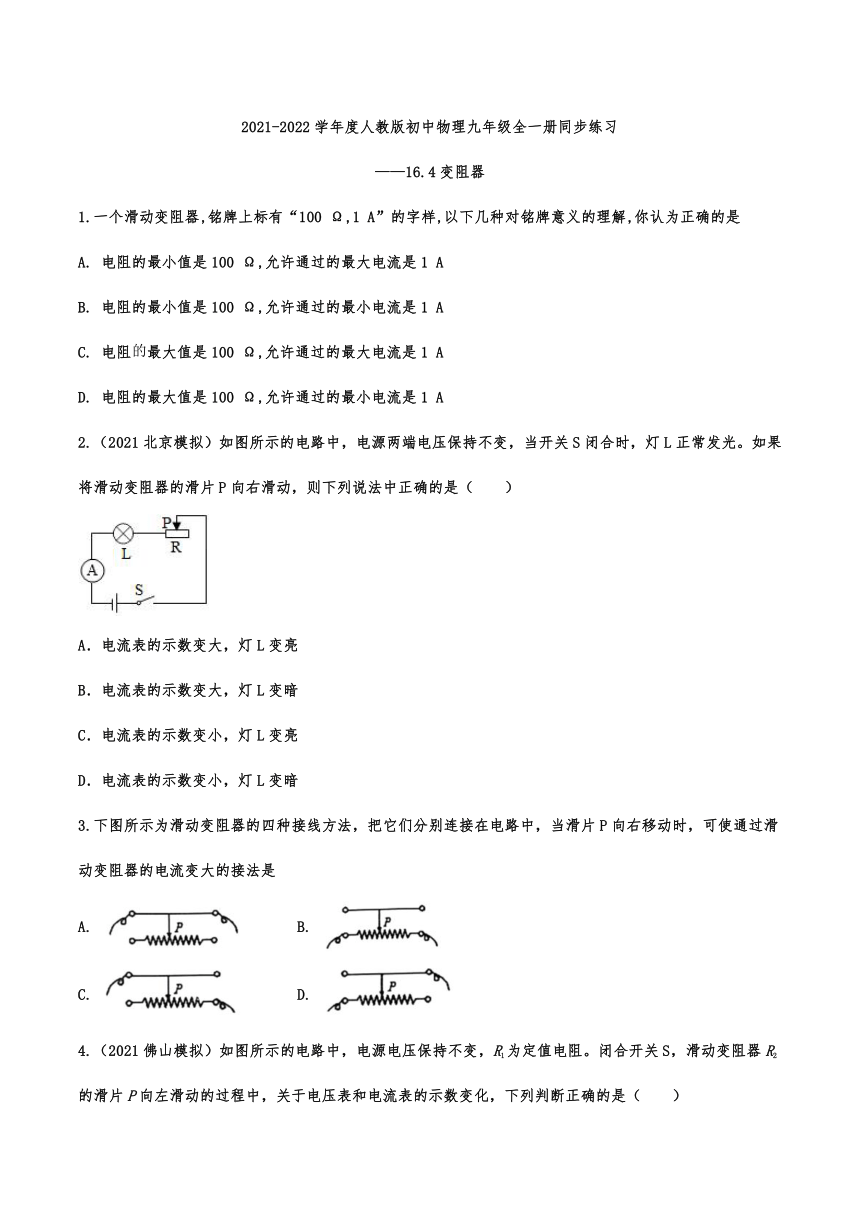

2021-2022学年度人教版初中物理九年级全一册同步练习
——16.4变阻器
1.一个滑动变阻器,铭牌上标有“100 Ω,1 A”的字样,以下几种对铭牌意义的理解,你认为正确的是
A. 电阻的最小值是100 Ω,允许通过的最大电流是1 A
B. 电阻的最小值是100 Ω,允许通过的最小电流是1 A
C. 电阻最大值是100 Ω,允许通过的最大电流是1 A
D. 电阻的最大值是100 Ω,允许通过的最小电流是1 A
2.（2021北京模拟）如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（　　）
A．电流表的示数变大，灯L变亮
B．电流表的示数变大，灯L变暗
C．电流表的示数变小，灯L变亮
D．电流表的示数变小，灯L变暗
3.下图所示为滑动变阻器的四种接线方法，把它们分别连接在电路中，当滑片P向右移动时，可使通过滑动变阻器的电流变大的接法是
A. B.
C. D.

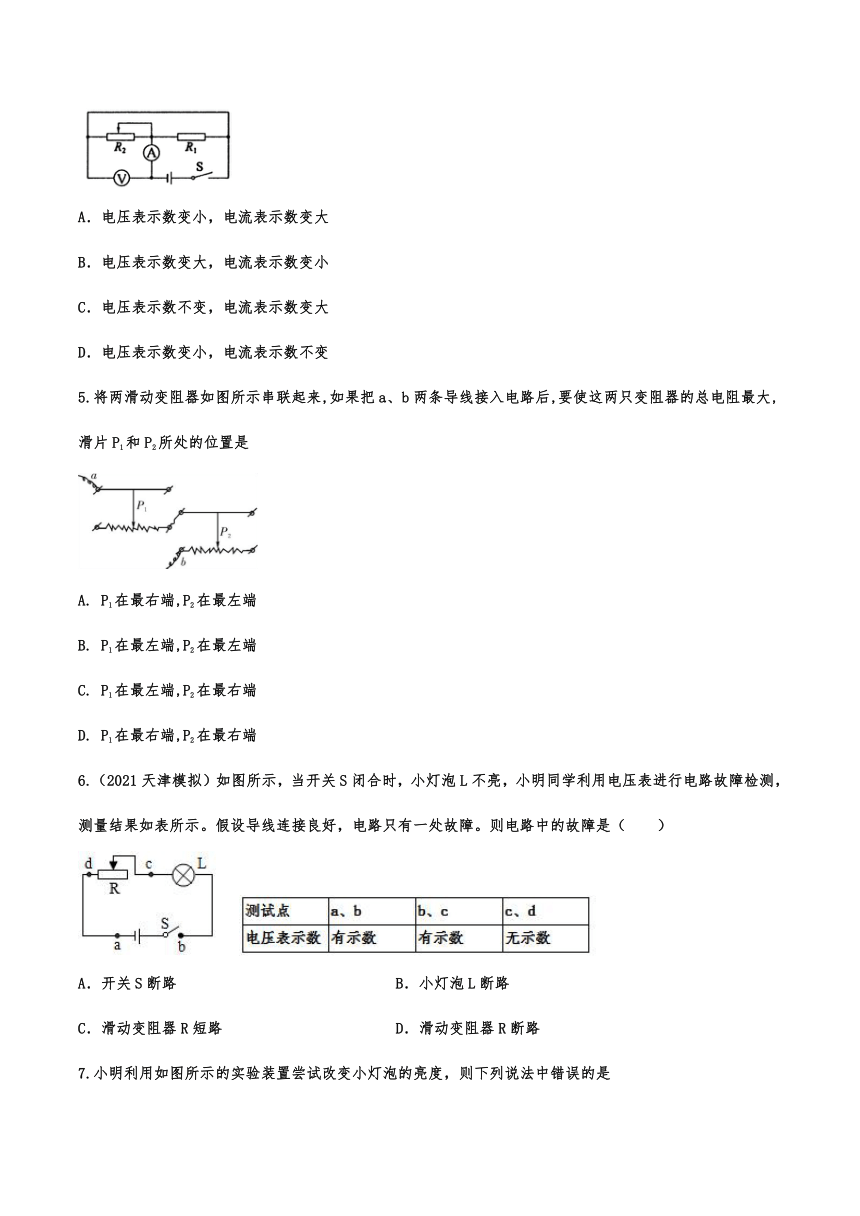

4.（2021佛山模拟）如图所示的电路中，电源电压保持不变，R1为定值电阻。闭合开关S，滑动变阻器R2的滑片P向左滑动的过程中，关于电压表和电流表的示数变化，下列判断正确的是（　　）
A．电压表示数变小，电流表示数变大
B．电压表示数变大，电流表示数变小
C．电压表示数不变，电流表示数变大
D．电压表示数变小，电流表示数不变
5.将两滑动变阻器如图所示串联起来,如果把a、b两条导线接入电路后,要使这两只变阻器的总电阻最大,滑片P1和P2所处的位置是
A. P1在最右端,P2在最左端
B. P1在最左端,P2在最左端
C. P1在最左端,P2在最右端
D. P1在最右端,P2在最右端
6.（2021天津模拟）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（　　）
A．开关S断路 B．小灯泡L断路
C．滑动变阻器R短路 D．滑动变阻器R断路
7.小明利用如图所示的实验装置尝试改变小灯泡的亮度，则下列说法中错误的是
A. 向左滑动金属夹子时，小灯泡变亮
B. 向右滑动金属夹子时，小灯泡变暗
C. 铅笔芯与金属夹子的组合相当于一个变阻器
D. 应避免将金属夹子移动到最左端，以免小灯泡短路
8.（2021松原模拟）小华在实验操作中连接了如图所示的电路，闭合开关，发现灯泡亮、不亮，调节变阻器滑片P，灯泡的亮度发生变化，但灯泡始终不亮，出现这一现象的原因可能是（　　）
A. 灯泡灯丝断了
B. 灯泡的灯座上两接线柱直接相连
C. 滑动变阻器接触不良
D. 滑动变阻器短路了
9.在如图所示的电路中，电源电压为6V，开关闭合后，电灯L1、L2均不发光，用电压表逐段测量，结果是Uab=0V，Uad=6V，Ubc=0V，Ucd=6V，由此可判断此电路的故障可能是（ ）
A. 电路的aL1b部分发生断路
B. 电路的bL2c部分发生断路
C. 电源部分发生短路
D. 电路的c经滑动变阻器至d部分发生断路
10．（2021南京模拟）如图电路。闭合开关，灯L1、L2正常发光，电流表和电压表均有示数。过一会儿，灯L1突然熄灭，电流表示数变小，电压表示数为零。此过程出现的故障是（　　）
A．L1短路 B．L1灯丝烧断
C．导线a或b开路 D．导线c或d开路
11.（2021北京模拟）如图所示的电阻箱的示数为　 　Ω。
12.如图是一种可以改变收音机音量大小的电路元件结构示意图，a、b、c是固定的铜片，d是一段弧形电阻，e是一端连接在b上、另一端可在d上滑动的铜片．为了使滑片e顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片 ______ 和铜片 ______ 接入电路．
13.滑动变阻器是通过改变_____来改变电阻的．如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与_____接线柱接在电路的M、N两端．
14．（2021北京模拟）（1）如图1所示，电流表的示数为　 　A。
（2）如图2所示，电阻箱的示数为　 　Ω。
15．（2021成都模拟）如图甲所示电路，闭合开关S，滑片P从a向b移动的过程中，小灯泡的亮度________；当P移动到b端时，电压表的指针位置如图乙所示，则此时灯泡两端的电压为________V．
16.如图甲所示的电路中，滑动变阻器连入电路的电阻丝是_____段；如图乙所示的电路中，滑动变阻器连入电路的电阻丝是_____段．（均选填“aP”“Pb”或“ab”）．
17.（2021长沙模拟）如图所示是某同学设计的风力测定仪，O是转轴，OC是金属杆，下连受风板，AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻的接触点，R0是定值电阻。无风时，OC竖直，风越大，OC杆偏转角度越大。金属杆OC与弧形电阻AB的组合，相当于是　　，风力越大，电流表示数越　　，定值电阻R0的作用是　　。
18.（2021淮滨一中模拟）图中给出了几种元件，用笔画线代替导线把电路元件连接起来，要求L1、L2并联，开关控制整个电路，用滑动变阻器改变通过L2的电流大小，滑片P向左移动时灯L2变亮。
19.(2021湖南模拟)在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合电键S，当滑动变阻器的滑片向左移动时，电流表的示数逐渐变大。
20.（2021柳州模拟）如图，将电流表、电压表两个元件符号填进电路的空缺处。要求开关S闭合后，滑动变阻器能改变灯泡亮度。
21．（2021贵阳模拟）在图电路中缺少两根导线，请按要求用笔线代替导线完成电路连接。要求：①闭合电键S后，小灯泡L发光；②向右移动变阻器的滑片P时，电流表的示数变小，但灯L亮度不变。
22.（2021广东模拟）在虚线框内画出图所示的实物图的电路图
23.（2021攀枝花模拟）学习了电学知识后，小明对影响电阻大小的某些因素进行了探究．他
从实验室中选出符合要求的学生电源、滑动变阻器、电流表、开关、导线若干以及几种电阻丝，电阻丝的参数如下表所示．请回答下列问题：
(1)选用电阻丝A、B分别接入电路中，是为了探究电阻大小跟导体的________是否有关．
(2)要探究电阻大小跟导体的横截面积是否有关，应选用________电阻丝分别接入电路中．
(3)除了上述影响导体电阻大小的因素外，导体电阻还可能跟________和温度有关．
(4)该探究实验中应用的实验方法有________．(填字母序号)
A．等效替代法　 B．转换法
C．放大法　 D．控制变量法
24.如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮．
（1）按要求连接实物图
（2）画出相应的电路图
（3）连接电路时开关应处于_____状态，变阻器的滑片应处于_____端（A或B）．
（4）滑片P向左移动时，电流表示数变_____，灯泡亮度_____（填“变亮”、“变暗”或“不变”）
（5）若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是_____；如发现电流表、电压表的指针均反偏，最简单的解决方法是_____；如移动滑片P发现两表示数均比较小且不变，则原因为_____．
25.阅读下面短文：
导体容易导电，绝缘体不容易导电．有一些材料，导电能力介于导体和绝缘体之间，称做半导体，除了导电能力外，半导体有许多特殊的电学性能，使它获得了多方面的重要应用．
有的半导体，在受热后电阻迅速减小；反之，电阻随温度的降低而迅速地增大．利用这种半导体可以做成体积很的热敏电阻．热敏电阻可以用来测量很小范围内的温度变化，反应快，而且精度高．
回答下列问题：
（1）如果将热敏电阻与电源、电流表和其他元件串联成一个电路，其他因素不变，只要热敏电阻所在区域的温度降低，电路中电流将变_____（选填“大”或“小”）．
（2）上述电路中，我们将电流表中的电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度．如果刻度盘正中的温度刻度值为20℃（如图所示），则25℃的刻度应在20℃的_____边（选填“左”或“右”）．
（3）为了将热敏电阻放置在某蔬菜大棚内能检测大棚内温度的变化，请用图中的器材（可增加元件）设计一个电路．
26．（2021烟台模拟）如图甲所示是收音机上用以调节音量的一种电位器，图乙为其说明书中的内部结构示意图。
(1)电位器实质是什么电路元件？
(2)它调节收音机音量的原理是什么？
(3)当电位器的滑动触头按顺时针方向旋动时，收音机的音量增大，则电位器接入电路中的应该是哪两个接线柱？
2021-2022学年度人教版初中物理九年级全一册同步练习
——16.4变阻器参考答案
1.一个滑动变阻器,铭牌上标有“100 Ω,1 A”的字样,以下几种对铭牌意义的理解,你认为正确的是
A. 电阻的最小值是100 Ω,允许通过的最大电流是1 A
B. 电阻的最小值是100 Ω,允许通过的最小电流是1 A
C. 电阻最大值是100 Ω,允许通过的最大电流是1 A
D. 电阻的最大值是100 Ω,允许通过的最小电流是1 A
【答案】C
2.（2021北京模拟）如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（　　）
A．电流表的示数变大，灯L变亮
B．电流表的示数变大，灯L变暗
C．电流表的示数变小，灯L变亮
D．电流表的示数变小，灯L变暗
【答案】D。
3.下图所示为滑动变阻器的四种接线方法，把它们分别连接在电路中，当滑片P向右移动时，可使通过滑动变阻器的电流变大的接法是
A. B.
C. D.
【答案】C
4.（2021佛山模拟）如图所示的电路中，电源电压保持不变，R1为定值电阻。闭合开关S，滑动变阻器R2的滑片P向左滑动的过程中，关于电压表和电流表的示数变化，下列判断正确的是（　　）
A．电压表示数变小，电流表示数变大
B．电压表示数变大，电流表示数变小
C．电压表示数不变，电流表示数变大
D．电压表示数变小，电流表示数不变
【答案】C
5.将两滑动变阻器如图所示串联起来,如果把a、b两条导线接入电路后,要使这两只变阻器的总电阻最大,滑片P1和P2所处的位置是
A. P1在最右端,P2在最左端
B. P1在最左端,P2在最左端
C. P1在最左端,P2在最右端
D. P1在最右端,P2在最右端
【答案】C
6.（2021天津模拟）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（　　）
A．开关S断路 B．小灯泡L断路
C．滑动变阻器R短路 D．滑动变阻器R断路
【答案】B。
7.小明利用如图所示的实验装置尝试改变小灯泡的亮度，则下列说法中错误的是
A. 向左滑动金属夹子时，小灯泡变亮
B. 向右滑动金属夹子时，小灯泡变暗
C. 铅笔芯与金属夹子的组合相当于一个变阻器
D. 应避免将金属夹子移动到最左端，以免小灯泡短路
【答案】D
8.（2021松原模拟）小华在实验操作中连接了如图所示的电路，闭合开关，发现灯泡亮、不亮，调节变阻器滑片P，灯泡的亮度发生变化，但灯泡始终不亮，出现这一现象的原因可能是（　　）
A. 灯泡灯丝断了
B. 灯泡的灯座上两接线柱直接相连
C. 滑动变阻器接触不良
D. 滑动变阻器短路了
【答案】B
9.在如图所示的电路中，电源电压为6V，开关闭合后，电灯L1、L2均不发光，用电压表逐段测量，结果是Uab=0V，Uad=6V，Ubc=0V，Ucd=6V，由此可判断此电路的故障可能是（ ）
A. 电路的aL1b部分发生断路
B. 电路的bL2c部分发生断路
C. 电源部分发生短路
D. 电路的c经滑动变阻器至d部分发生断路
【答案】D
10．（2021南京模拟）如图电路。闭合开关，灯L1、L2正常发光，电流表和电压表均有示数。过一会儿，灯L1突然熄灭，电流表示数变小，电压表示数为零。此过程出现的故障是（　　）
A．L1短路 B．L1灯丝烧断
C．导线a或b开路 D．导线c或d开路
【答案】C。
11.（2021北京模拟）如图所示的电阻箱的示数为　 　Ω。
【答案】50。
12.如图是一种可以改变收音机音量大小的电路元件结构示意图，a、b、c是固定的铜片，d是一段弧形电阻，e是一端连接在b上、另一端可在d上滑动的铜片．为了使滑片e顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片 ______ 和铜片 ______ 接入电路．
【答案】 (1). b (2). c
13.滑动变阻器是通过改变_____来改变电阻的．如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与_____接线柱接在电路的M、N两端．
【答案】 (1). 接入电路中电阻丝的长度 (2). A
14．（2021北京模拟）（1）如图1所示，电流表的示数为　 　A。
（2）如图2所示，电阻箱的示数为　 　Ω。
【答案】（1）0.3；（2）2035。
15．（2021成都模拟）如图甲所示电路，闭合开关S，滑片P从a向b移动的过程中，小灯泡的亮度________；当P移动到b端时，电压表的指针位置如图乙所示，则此时灯泡两端的电压为________V．
【答案】变暗；1.7。
16.如图甲所示的电路中，滑动变阻器连入电路的电阻丝是_____段；如图乙所示的电路中，滑动变阻器连入电路的电阻丝是_____段．（均选填“aP”“Pb”或“ab”）．
【答案】 (1). aP (2). ab
17.（2021长沙模拟）如图所示是某同学设计的风力测定仪，O是转轴，OC是金属杆，下连受风板，AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻的接触点，R0是定值电阻。无风时，OC竖直，风越大，OC杆偏转角度越大。金属杆OC与弧形电阻AB的组合，相当于是　　，风力越大，电流表示数越　　，定值电阻R0的作用是　　。
【答案】滑动变阻器 大 保护电路
18.（2021淮滨一中模拟）图中给出了几种元件，用笔画线代替导线把电路元件连接起来，要求L1、L2并联，开关控制整个电路，用滑动变阻器改变通过L2的电流大小，滑片P向左移动时灯L2变亮。
【答案】
19.(2021湖南模拟)在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合电键S，当滑动变阻器的滑片向左移动时，电流表的示数逐渐变大。
【答案】
20.（2021柳州模拟）如图，将电流表、电压表两个元件符号填进电路的空缺处。要求开关S闭合后，滑动变阻器能改变灯泡亮度。
【答案】
21．（2021贵阳模拟）在图电路中缺少两根导线，请按要求用笔线代替导线完成电路连接。要求：①闭合电键S后，小灯泡L发光；②向右移动变阻器的滑片P时，电流表的示数变小，但灯L亮度不变。
【答案】
向右移动滑动变阻器的滑片P，小灯泡L亮度不变，故灯泡与变阻器是并联的；根据电流表的示数变小，说明变阻器与电流表串联，且向右移动滑片变阻器接入电路的电阻变大，故应将变阻器的左下接线柱接入电路中；开关在干路上，如图所示：
22.（2021广东模拟）在虚线框内画出图所示的实物图的电路图
【答案】
23.（2021攀枝花模拟）学习了电学知识后，小明对影响电阻大小的某些因素进行了探究．他
从实验室中选出符合要求的学生电源、滑动变阻器、电流表、开关、导线若干以及几种电阻丝，电阻丝的参数如下表所示．请回答下列问题：
(1)选用电阻丝A、B分别接入电路中，是为了探究电阻大小跟导体的________是否有关．
(2)要探究电阻大小跟导体的横截面积是否有关，应选用________电阻丝分别接入电路中．
(3)除了上述影响导体电阻大小的因素外，导体电阻还可能跟________和温度有关．
(4)该探究实验中应用的实验方法有________．(填字母序号)
A．等效替代法　 B．转换法
C．放大法　 D．控制变量法
【答案】(1)材料 (2)A、C　(3)长度　(4)BD　
24.如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮．
（1）按要求连接实物图
（2）画出相应的电路图
（3）连接电路时开关应处于_____状态，变阻器的滑片应处于_____端（A或B）．
（4）滑片P向左移动时，电流表示数变_____，灯泡亮度_____（填“变亮”、“变暗”或“不变”）
（5）若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是_____；如发现电流表、电压表的指针均反偏，最简单的解决方法是_____；如移动滑片P发现两表示数均比较小且不变，则原因为_____．
【答案】
(1).
(2).
(3). 断开 (4). A (5). 变小 (6). 变暗 (7). 小灯泡的灯丝断了（小灯泡处断路） (8). 将电源正负极对调 (9). 滑动变阻器接下端两个接线柱了
25.阅读下面短文：
导体容易导电，绝缘体不容易导电．有一些材料，导电能力介于导体和绝缘体之间，称做半导体，除了导电能力外，半导体有许多特殊的电学性能，使它获得了多方面的重要应用．
有的半导体，在受热后电阻迅速减小；反之，电阻随温度的降低而迅速地增大．利用这种半导体可以做成体积很的热敏电阻．热敏电阻可以用来测量很小范围内的温度变化，反应快，而且精度高．
回答下列问题：
（1）如果将热敏电阻与电源、电流表和其他元件串联成一个电路，其他因素不变，只要热敏电阻所在区域的温度降低，电路中电流将变_____（选填“大”或“小”）．
（2）上述电路中，我们将电流表中的电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度．如果刻度盘正中的温度刻度值为20℃（如图所示），则25℃的刻度应在20℃的_____边（选填“左”或“右”）．
（3）为了将热敏电阻放置在某蔬菜大棚内能检测大棚内温度的变化，请用图中的器材（可增加元件）设计一个电路．
【答案】 (1). 小 (2). 右 (3).
26．（2021烟台模拟）如图甲所示是收音机上用以调节音量的一种电位器，图乙为其说明书中的内部结构示意图。
(1)电位器实质是什么电路元件？
(2)它调节收音机音量的原理是什么？
(3)当电位器的滑动触头按顺时针方向旋动时，收音机的音量增大，则电位器接入电路中的应该是哪两个接线柱？
【答案】（1）滑动变阻器；（2）是靠改变连入电路中电阻线的长度来改变电阻；（3）B和O两个接线柱
