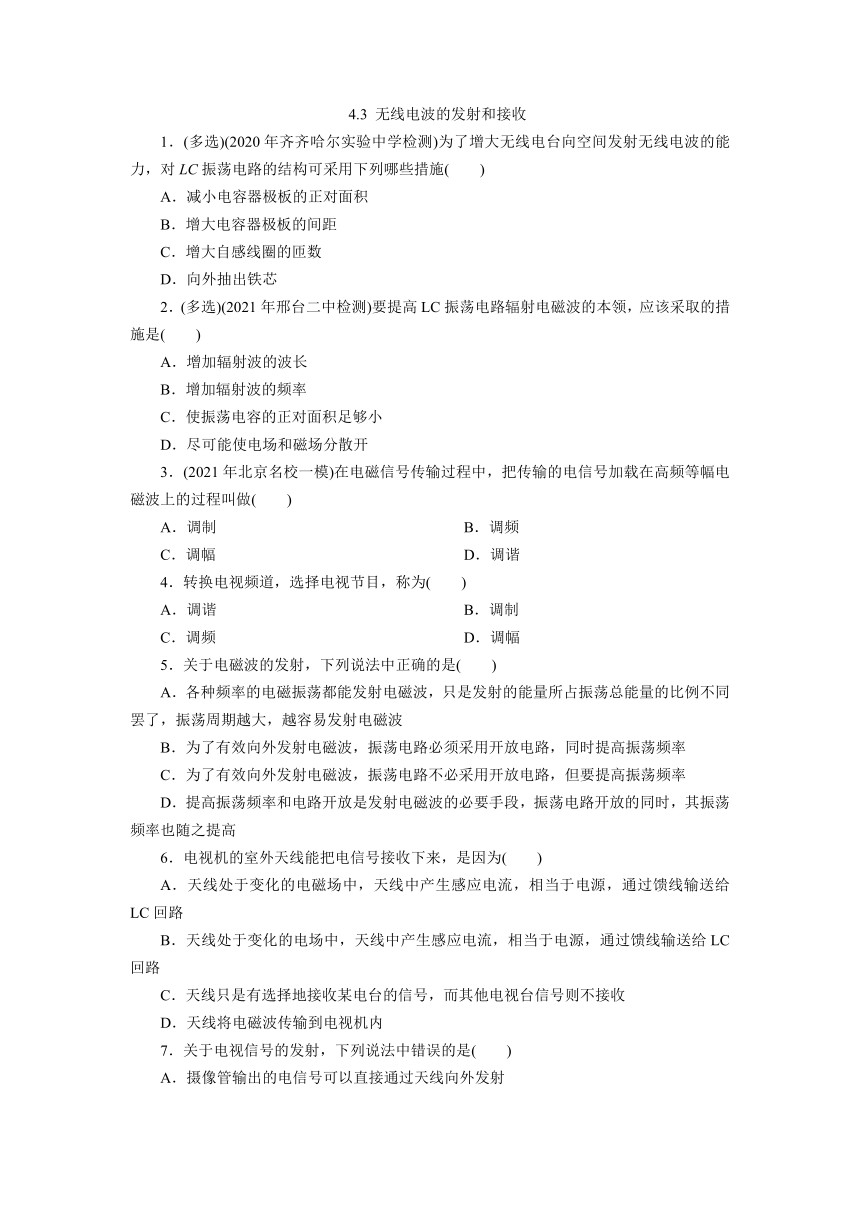

4.3 无线电波的发射和接收
1．(多选)(2020年齐齐哈尔实验中学检测)为了增大无线电台向空间发射无线电波的能力，对LC振荡电路的结构可采用下列哪些措施( )
A．减小电容器极板的正对面积
B．增大电容器极板的间距
C．增大自感线圈的匝数
D．向外抽出铁芯
2．(多选)(2021年邢台二中检测)要提高LC振荡电路辐射电磁波的本领，应该采取的措施是( )
A．增加辐射波的波长
B．增加辐射波的频率
C．使振荡电容的正对面积足够小
D．尽可能使电场和磁场分散开
3．(2021年北京名校一模)在电磁信号传输过程中，把传输的电信号加载在高频等幅电磁波上的过程叫做( )
A．调制 B．调频
C．调幅 D．调谐
4．转换电视频道，选择电视节目，称为( )
A．调谐 B．调制
C．调频 D．调幅
5．关于电磁波的发射，下列说法中正确的是( )
A．各种频率的电磁振荡都能发射电磁波，只是发射的能量所占振荡总能量的比例不同罢了，振荡周期越大，越容易发射电磁波
B．为了有效向外发射电磁波，振荡电路必须采用开放电路，同时提高振荡频率
C．为了有效向外发射电磁波，振荡电路不必采用开放电路，但要提高振荡频率
D．提高振荡频率和电路开放是发射电磁波的必要手段，振荡电路开放的同时，其振荡频率也随之提高
6．电视机的室外天线能把电信号接收下来，是因为( )
A．天线处于变化的电磁场中，天线中产生感应电流，相当于电源，通过馈线输送给LC回路
B．天线处于变化的电场中，天线中产生感应电流，相当于电源，通过馈线输送给LC回路
C．天线只是有选择地接收某电台的信号，而其他电视台信号则不接收
D．天线将电磁波传输到电视机内
7．关于电视信号的发射，下列说法中错误的是( )
A．摄像管输出的电信号可以直接通过天线向外发射
B．摄像管输出的电信号必须“加”在高频振荡电流上，才能向外发射
C．伴音信号和图像信号是同步向外发射的
D．电视台发射的是带有信号的高频电磁波
8．电台将播音员的声音转换成如图甲所示的电信号，再加载到如图乙所示的高频载波上，使高频载波的振幅随电信号改变(如图丙所示)．这种调制方式称为( )
A．调频 B．调谐
C．调幅 D．解调
9．当电冰箱的电路接通或断开时，可从附近的收音机中听到“喀喀”的杂音，这是因为( )
A．电路通、断时，发出的声音被收音机所接收
B．电路通、断时，发出的电流被收音机所接收
C．电路通、断时，发出的电磁波被收音机所接收
D．电路通、断时，发出的振荡电流被收音机所接收
10．(多选)调谐电路的可变电容器的动片从完全旋入到完全旋出仍接收不到较高频率电台发出的电信号．要收到电信号，可采取下列哪些措施( )
A．增加调谐电路中线圈的匝数
B．加大电源电压
C．减少调谐电路中线圈的匝数
D．将线圈中的铁芯取走
11．(多选)用一平行板电容器和一个线圈组成LC振荡电路，要减小电磁波的发射频率，可采用的做法是( )
A．增大电容器两极板间的距离
B．减小电容器两极板间的距离
C．减小电容器两极板的正对面积
D．增大电容器两极板的正对面积
12．(多选)关于电磁波的接收，下列说法正确的是( )
A．当处于电谐振时，所有的电磁波仍能在接收电路中产生感应电流
B．当处于电谐振时，只有被接收的电磁波才能在接收电路中产生感应电流
C．由调谐电路接收的感应电流，再经过耳机就可以听到声音了
D．由调谐电路接收的感应电流，再经过检波、放大，通过耳机才可以听到声音
13．(多选)(2021年黑龙江宾县二中期中)关于电视信号的发射过程，下列说法正确的是( )
A．必须对信号进行调制
B．必须使信号产生电谐振
C．必须把传输信号加到高频电流上
D．必须使用开放电路
14．(多选)(2021年吉林延边二中检测)雷达是利用无线电波来探测目标方向和距离的一种装置，雷达的天线犹如喊话筒，能使电脉冲的能量集中向某一方向发射；接收机的作用则与人耳相仿，用以接收雷达发射机所发出电脉冲的回波．测速雷达主要是利用多普勒效应，可由回波的频率改变数值，计算出目标与雷达的相对速度．以下说法正确的是( )
A．雷达发射的是不连续的电磁波
B．雷达用的是微波波段的无线电波
C．目标离雷达天线远去时，反射信号频率将高于发射信号频率
D．目标向雷达天线靠近时，反射信号频率将高于发射信号频率
15．(多选)(2020年北京二中检测)如图为一个调谐接收电路，甲、乙、丙为电路中的电流随时间变化的图像，则( )
A．i1是L1中的电流图像
B．i1是L2中的电流图像
C．i2是L2中的电流图像
D．i3是流过耳机的电流图像
16. 如图所示的电路中，C ＝200 pF，L ＝40 μH，L ＝160 μH，怎样才能使回路2与回路1发生电谐振？发生电谐振的频率是多少？
17．某收音机接收电磁波的波长范围在577 m和182 m之间，该收音机LC回路的可变电容器的动片全部旋出时，回路总电容为39 pF，试分析：(计算结果保留3位有效数字)
(1)动片全部旋出时，对应收音机接收电磁波的波长为多大？此LC回路的线圈的自感系数为多少？
(2)该收音机LC回路的可变电容器的动片完全旋入时，电容器的电容为多大？
18．某雷达工作时，发射电磁波的波长λ＝20 cm，每秒脉冲数n＝5 000，每个脉冲持续时间t＝0.02 μs.求：
(1)该电磁波的频率；
(2)此雷达的最大侦察距离．
参考答案
1【答案】ABD
2【答案】BC
3【答案】A
4【答案】A
5【答案】B
6【答案】A
7【答案】A
8【答案】C
9【答案】C
10【答案】CD
11【答案】BD
12【答案】AD
13【答案】ACD
14【答案】ABD
15【答案】ACD
16解：由于谐振时两电路的固有频率相同．为使回路发生电谐振，可以改变可变电容器C2，使满足条件f2＝f1，即＝，C2＝＝ pF＝50 pF.发生电谐振时的频率f＝＝1.78×106 Hz＝1.78 MHz.
17解：(1)由λ＝c·T，T＝2π可得λ＝2πc.
动片完全旋出时，电容器极板正对面积最小，对应电容器的电容最小，因此，对此接收电磁波的波长最小，为182 m，此时电容器的电容为C＝39 pF，由关系式可导出L＝.
代入数据可求出L＝0.239 mH.
(2)由λ＝2πc得＝.
所以Cmax＝Cmin＝×39 pF＝392 pF.
18解：(1)电磁波在空气中传播的速度一般认为等于真空中光速c＝3×108 m/s，因此f＝＝ Hz＝1.5×109 Hz.
(2)雷达工作时发射电磁脉冲，每个电磁脉冲持续时间t＝0.02 μs，在两个脉冲时间间隔内，雷达必须接收到反射回来的电磁脉冲，否则会与后面的电磁脉冲重叠而影响测量．设最大侦察距离为x，两个脉冲时间间隔为Δt＝ s＝2×10－4 s 0.02 μs，故脉冲持续时间可以略去不计，则2x＝vΔt，v＝c＝3×108 m/s，所以x＝＝3×104 m.
