第十四章　了解电路
第5节　测量电压　

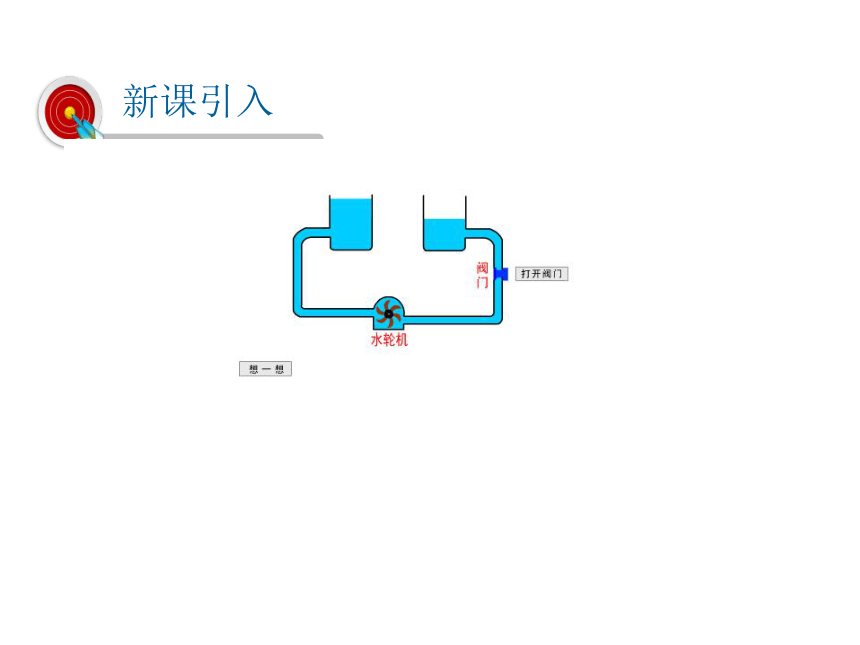

新课引入

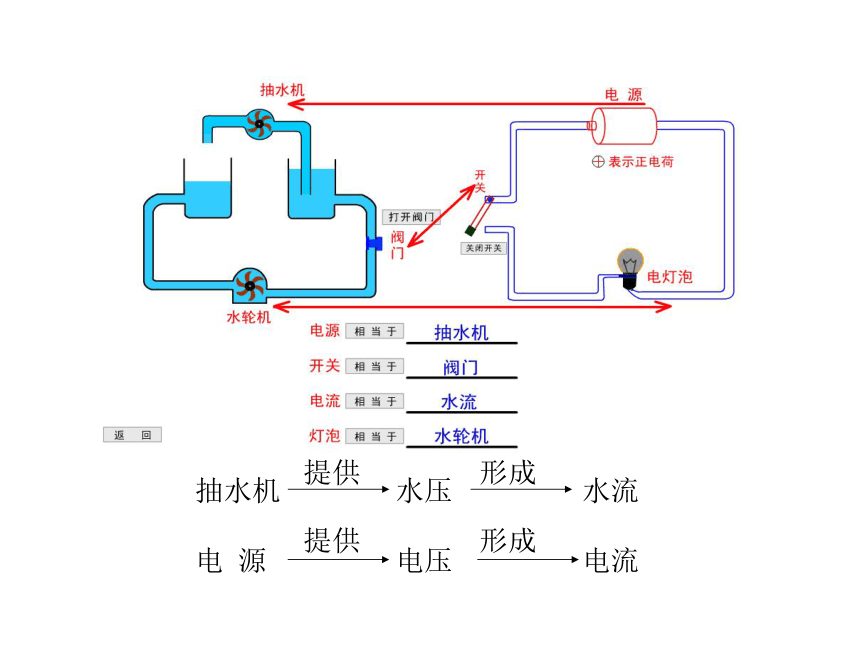

电 源 电压 电流
提供
形成
抽水机 水压 水流
提供
形成

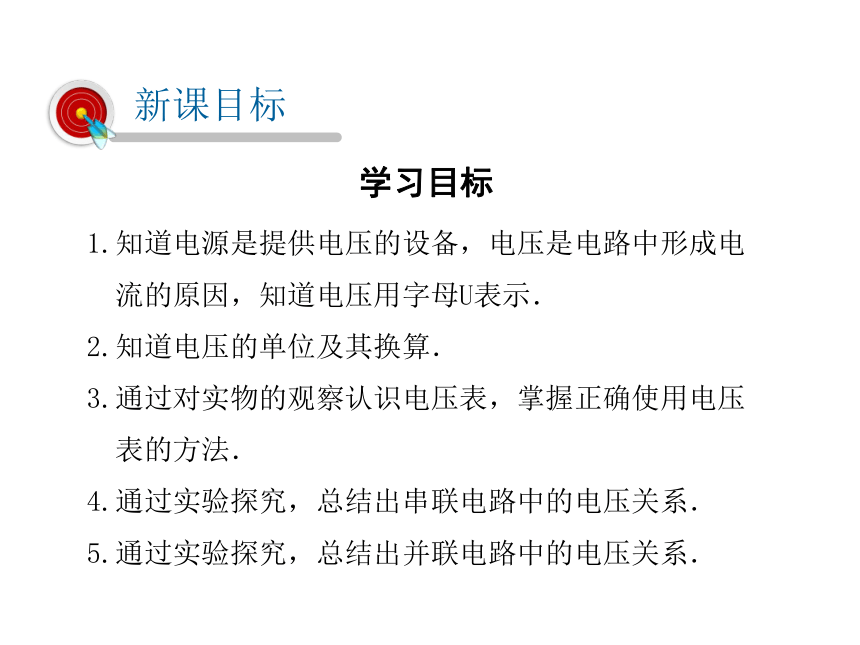

学习目标
1.知道电源是提供电压的设备，电压是电路中形成电
流的原因，知道电压用字母U表示．
2.知道电压的单位及其换算．
3.通过对实物的观察认识电压表，掌握正确使用电压
表的方法．
4.通过实验探究，总结出串联电路中的电压关系．
5.通过实验探究，总结出并联电路中的电压关系．
新课目标

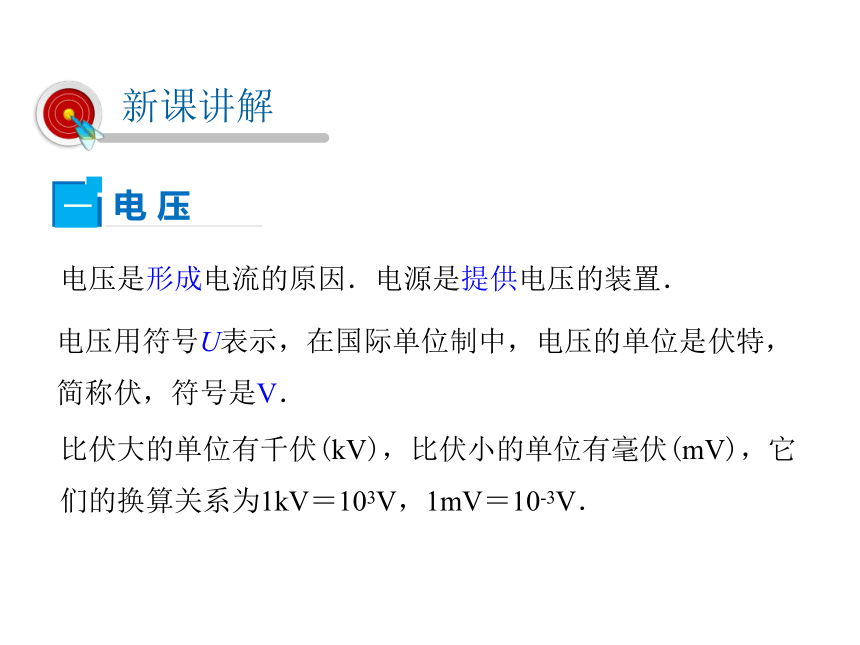

电压是形成电流的原因．电源是提供电压的装置．
电压用符号U表示，在国际单位制中，电压的单位是伏特，简称伏，符号是V．
比伏大的单位有千伏(kV)，比伏小的单位有毫伏(mV)，它们的换算关系为1kV＝103V，1mV＝10-3V．
新课讲解
电 压
一

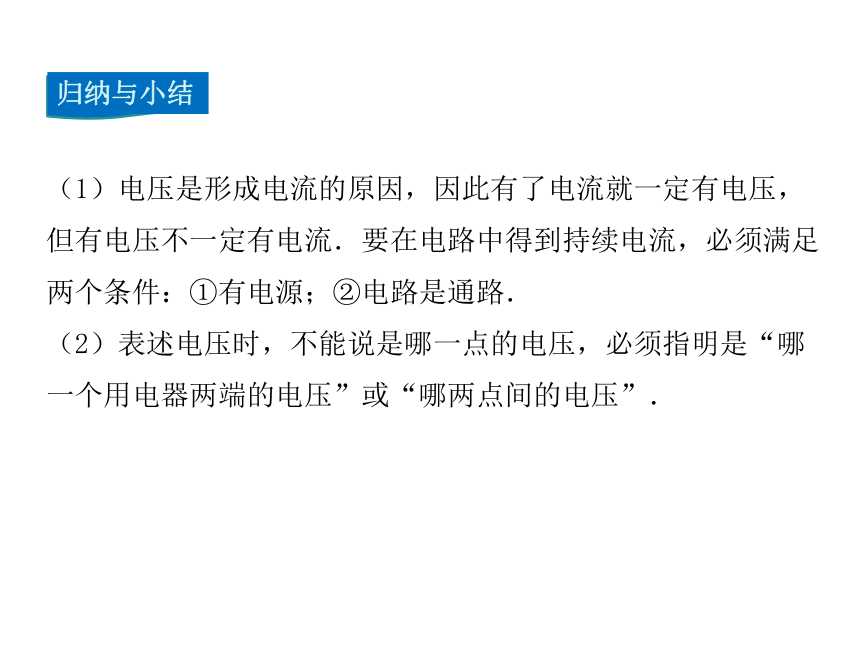

（1）电压是形成电流的原因，因此有了电流就一定有电压，但有电压不一定有电流．要在电路中得到持续电流，必须满足两个条件：①有电源；②电路是通路．
（2）表述电压时，不能说是哪一点的电压，必须指明是“哪一个用电器两端的电压”或“哪两点间的电压”．

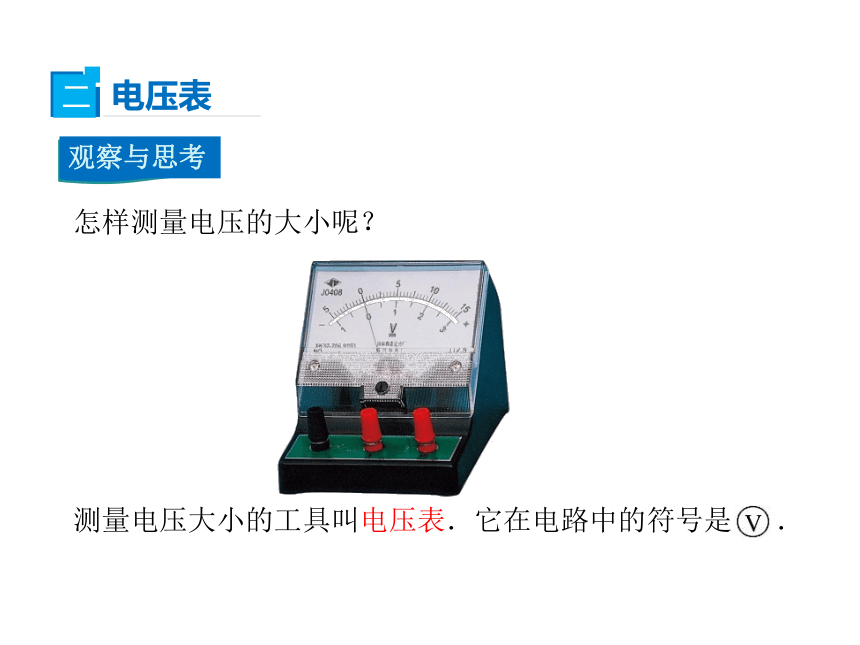

怎样测量电压的大小呢？
测量电压大小的工具叫电压表．它在电路中的符号是 ．
电压表
二
外观
接线柱
量程
分度值
3个
3V和15A
量程为3V时，每一大格为1V，每一小格为0.1V；
量程为15V时，每一大格为5V，每一小格为0.5V．

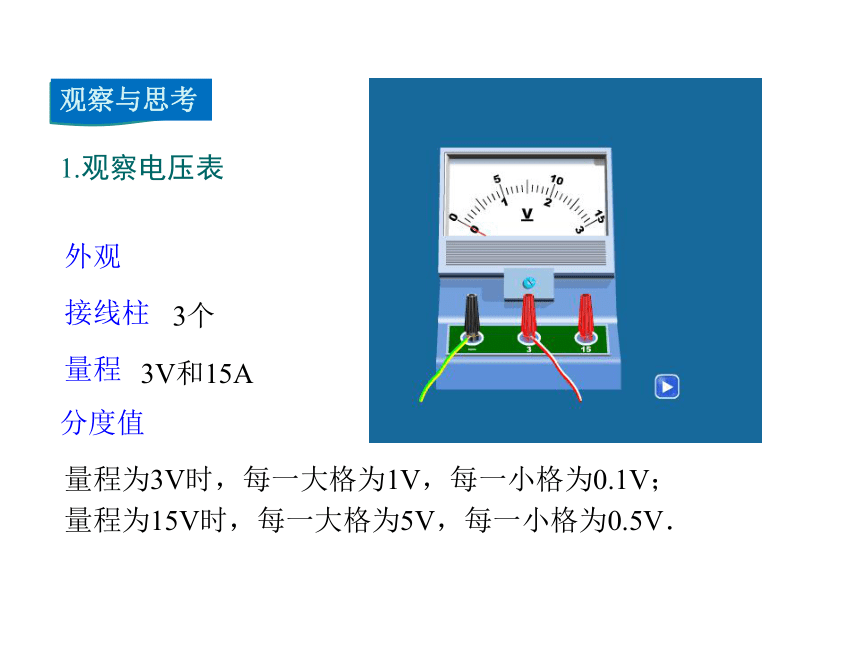

1.观察电压表

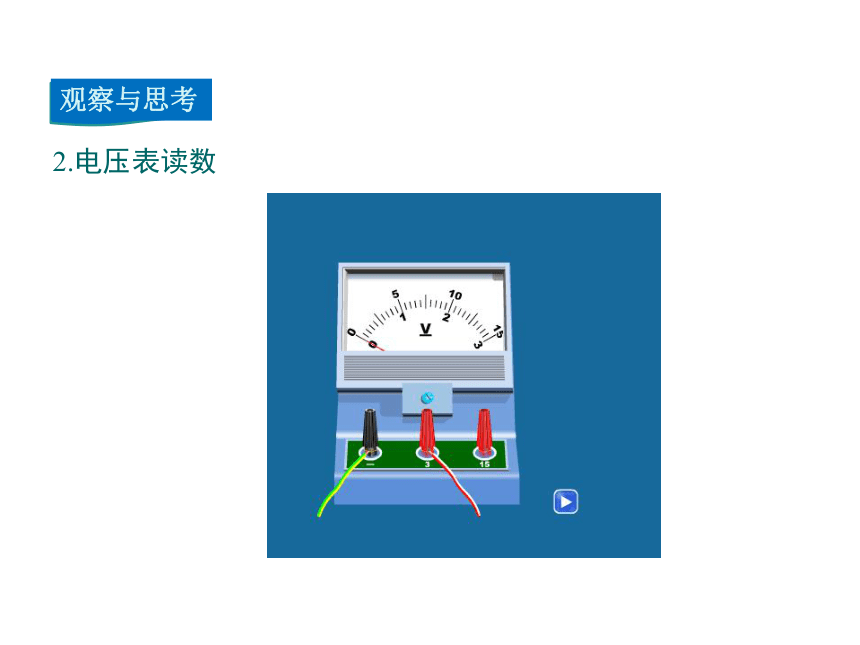

2.电压表读数

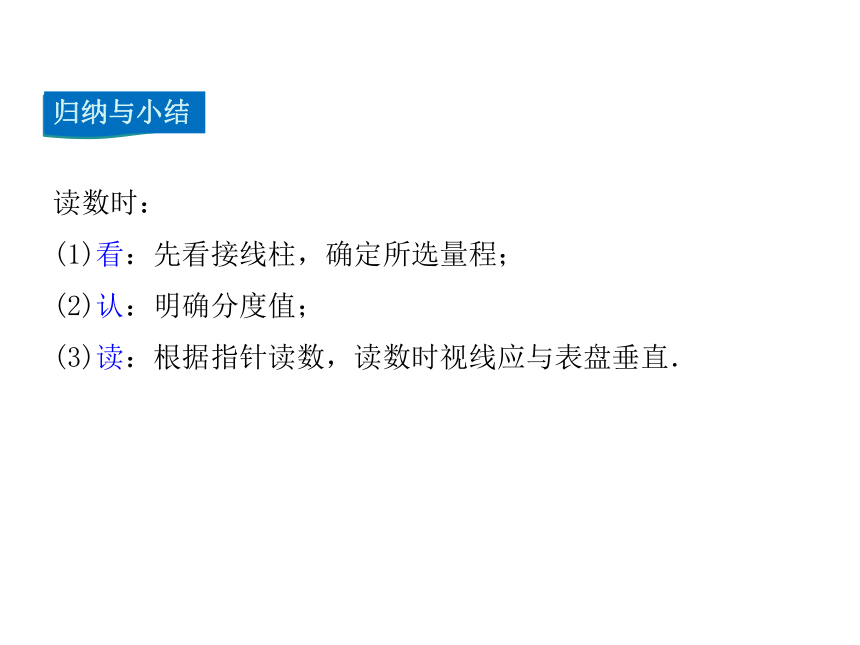

读数时：
(1)看：先看接线柱，确定所选量程；
(2)认：明确分度值；
(3)读：根据指针读数，读数时视线应与表盘垂直．

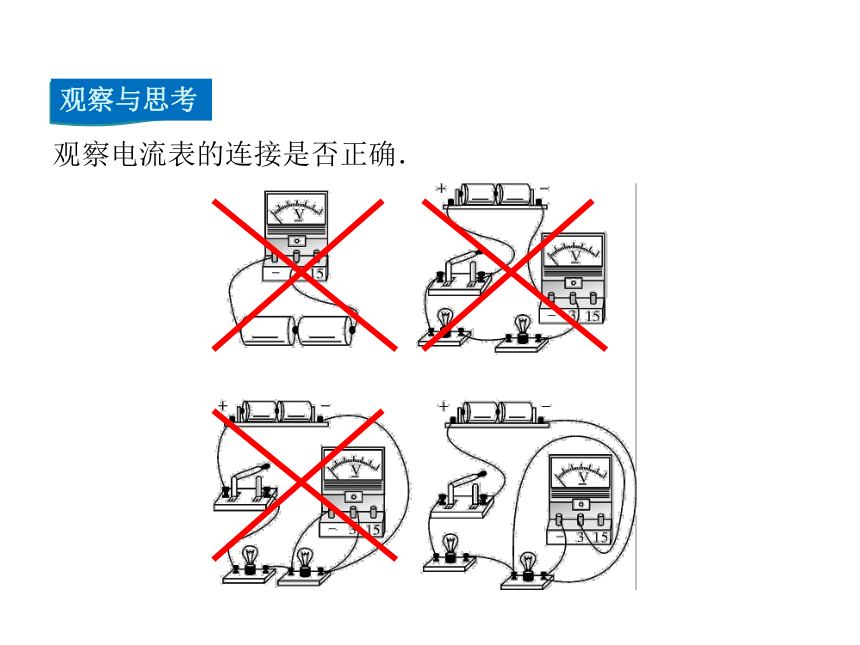

观察电流表的连接是否正确．
3.电压表使用规则
一个不能：不能超过电压表的测量范围．
两个必须：必须将电压表并联在所测量的部分电路两端；
电流必须从电压表的“+”接线柱进，“-”接线柱出．
三先三后：先调零后使用；
先看清分度值后读数；
先画图后连接．
电压表和电流表的异同
测量电路两端的电压
测量电路中的电流
并联在被测电路的两端
串联在被测电路中
3V和15V
0.6A和3A
0.02A和0.1A
0.1V和0.5V
可以直接接到电源的两极上
绝对不允许不经过用电器直接接到电源的两极上
电压表和电流表的异同
相同点：①使用前都要调零；
②电流必须从正接线柱流入，负接线柱流出；
③注意选择量程时必须通过试触后确定．
观察下列实验器材，并用他们进行实验探究．
电池的电压
三
1.用电压表分别测出1节1号电池、1节5号电池的电压、1节
7号电池的电压、并记录；
2.用电压表测出2节1号干电池串联的电压，并记录．
3.用电压表测出3节1号干电池串联的电压，并记录．
电池 1号 5号 7号
电压
电池 1节1号 2节1号 3节1号
电压
1.5V
1.5V
1.5V
1.5V
3V
4.5V
新的干电池的电压都是1.5V．
串联电池组的电压等于各节干电池的电压之和．
如图所示电路图，用导线将电路元件连接起来；用电压表分别测出A、B之间，C、D之间，A、D之间的电压，并记录；
串联电路的电压
四
UAB UCD UAD
记录数据
串联电路两端的总电压等于各部分电路两端的电压之和，即U＝U1＋U2＋…＋Un．
在串联电路中，串联电路两端的电压大于电路中任何一部分电路两端的电压；如果有n个相同的用电器串联在电压为U的电路中，每个用电器两端的电压为U0，则U＝nU0．
如图所示，用导线将电路元件连接起来；用电压表分别测出A、B之间，C、D之间，A、D之间，B、C之间的电压，并记录；
并联电路的电压
五
UAB UCD UAD
记录数据
并联电路中各支路两端的电压都相等，
即U＝U1＋U2＋…＋Un．
讨论交流如果两个用电器两端的电压相等，则这两个用电器一定是并联连接吗？
课堂小结
1.如图所示，在“研究串联电路中电压
的规律”时，小雨同学用电压表测出ab、
bc、ac两端的电压分别为Uab=3V，Ubc
=3V，Uac=6 V，在表中记录数据后，下步
应该做的是　(　　)
A.整理器材，分析数据，得出结论
B.对换L1和L2的位置，再测出一组电压值
C.改变电源电压，再测出几组电压值
D.换用不同规格的小灯泡，再测出几组电压值
D
课堂训练
2.在如图所示的电路中，闭合开关S时，电压表的示数为6V；若开关S断开时，电压表的示数为4V，则此时灯L1及L2两端的电压分别为(　　)
A.4 V，2 V B.2 V，4 V
C.6 V，4 V D.6 V，2 V
A
3.电压的表示符号 ,国际单位是 ,用字母 表示．
4.（1）对人体的安全电压是 伏
（2）一节干电池的电压是 伏= 毫伏
（3）我国家庭电路的电压是 伏= 千伏
U
伏特
V
≤36
1.5
1500
0.22
220
5.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
D
6.在图示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
D
