第十五章　探究电路
第1节　电阻和变阻器　

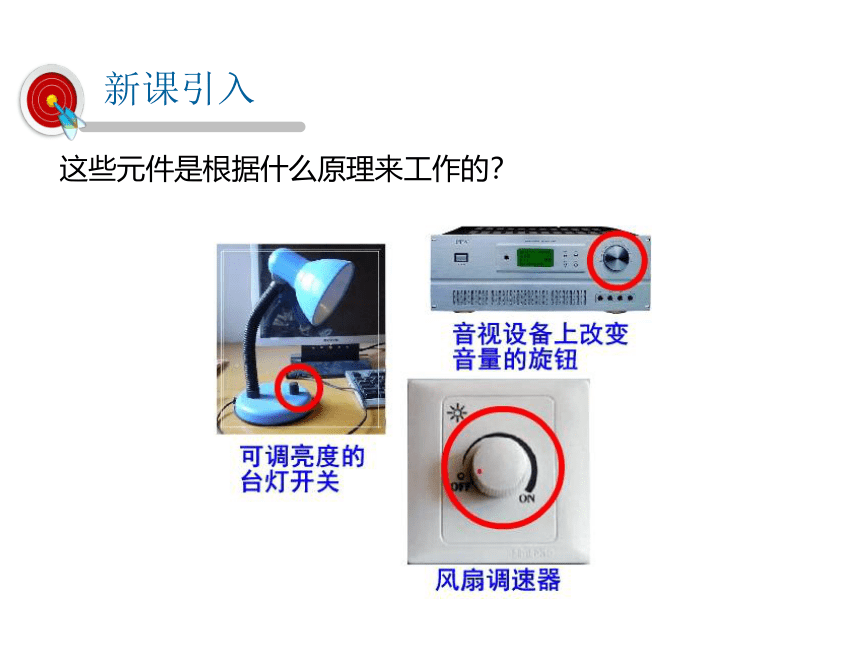

这些元件是根据什么原理来工作的？
新课引入

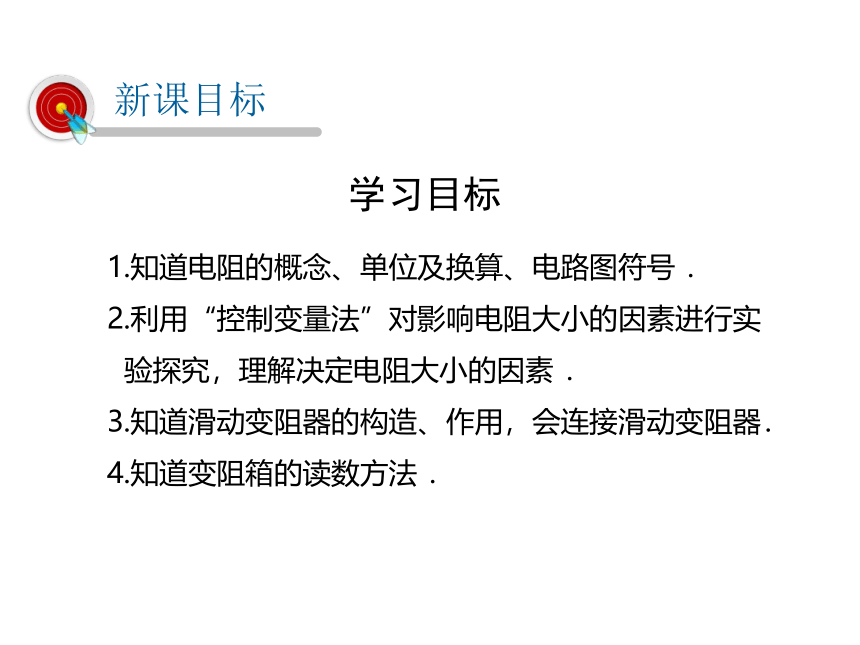

学习目标
1.知道电阻的概念、单位及换算、电路图符号 ．
2.利用“控制变量法”对影响电阻大小的因素进行实
验探究，理解决定电阻大小的因素 ．
3.知道滑动变阻器的构造、作用，会连接滑动变阻器．
4.知道变阻箱的读数方法 ．
新课目标
新课讲解

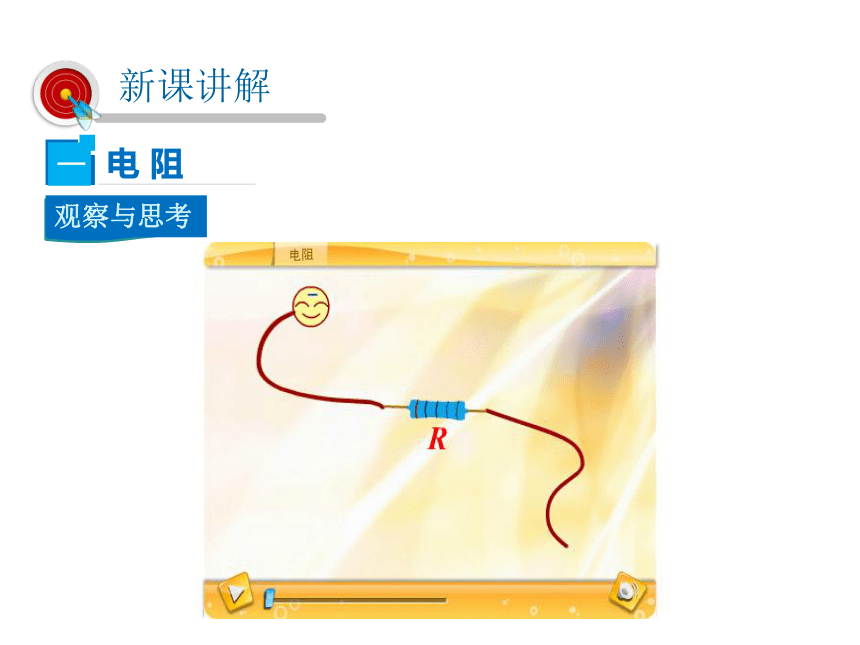

电 阻
一

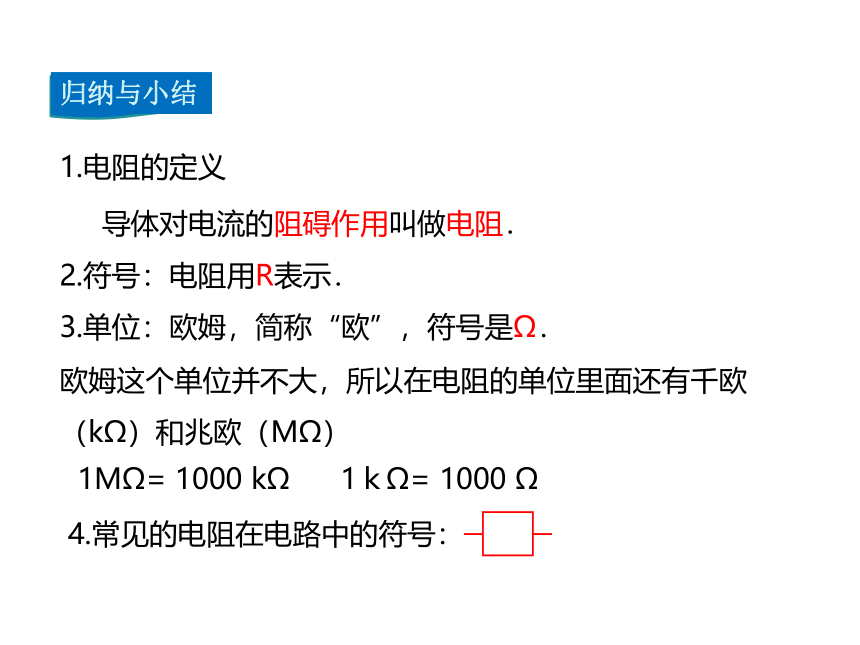

1.电阻的定义
导体对电流的阻碍作用叫做电阻．
2.符号：电阻用R表示．
3.单位：欧姆，简称“欧”，符号是Ω．
欧姆这个单位并不大，所以在电阻的单位里面还有千欧（kΩ）和兆欧（MΩ）
1MΩ= 1000 kΩ 1ｋΩ= 1000 Ω
4.常见的电阻在电路中的符号：
各种电阻器

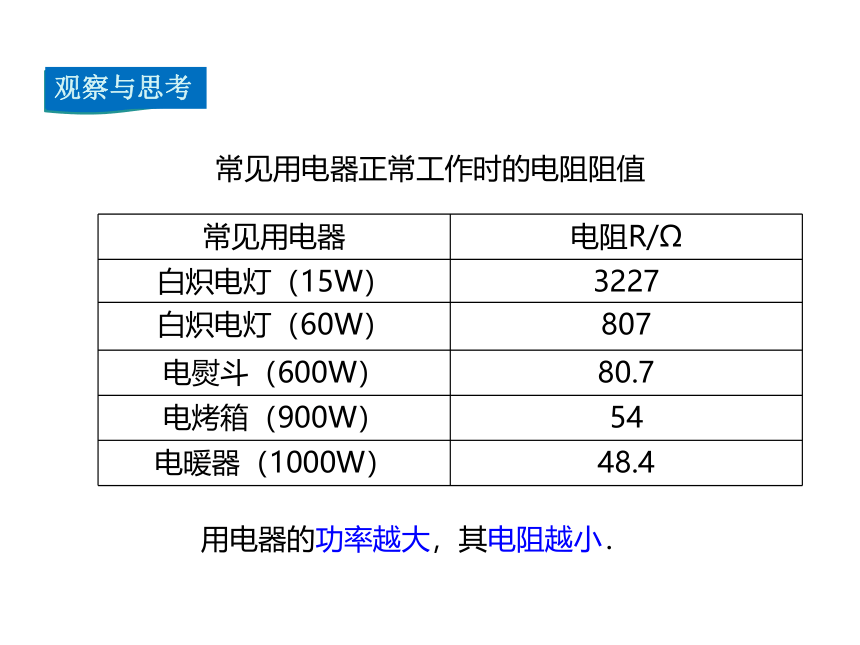

常见用电器 电阻R/Ω
白炽电灯（15W） 3227
白炽电灯（60W） 807
电熨斗（600W） 80.7
电烤箱（900W） 54
电暖器（1000W） 48.4
常见用电器正常工作时的电阻阻值
用电器的功率越大，其电阻越小．

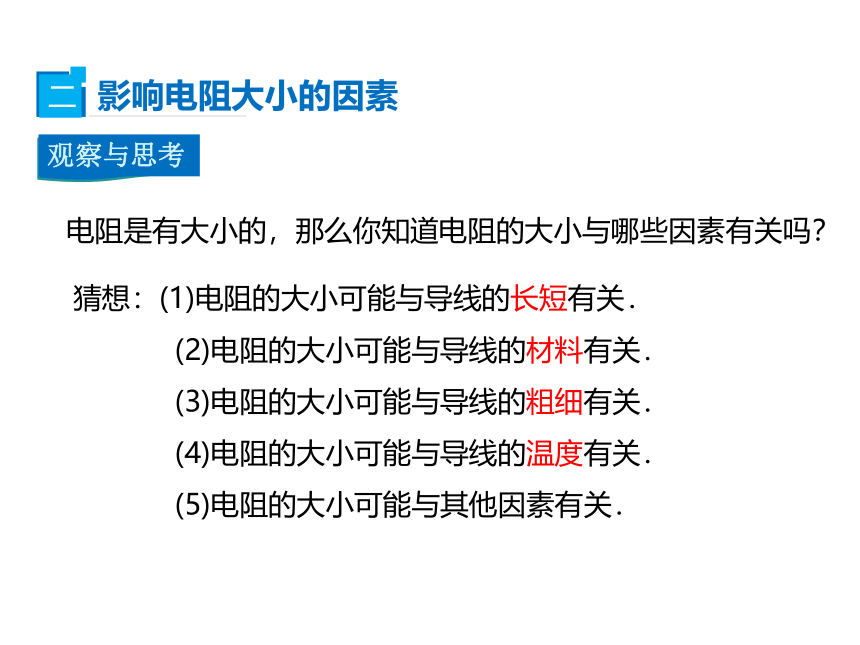

电阻是有大小的，那么你知道电阻的大小与哪些因素有关吗？
猜想：(1)电阻的大小可能与导线的长短有关．
(2)电阻的大小可能与导线的材料有关．
(3)电阻的大小可能与导线的粗细有关．
(4)电阻的大小可能与导线的温度有关．
(5)电阻的大小可能与其他因素有关．
影响电阻大小的因素
二

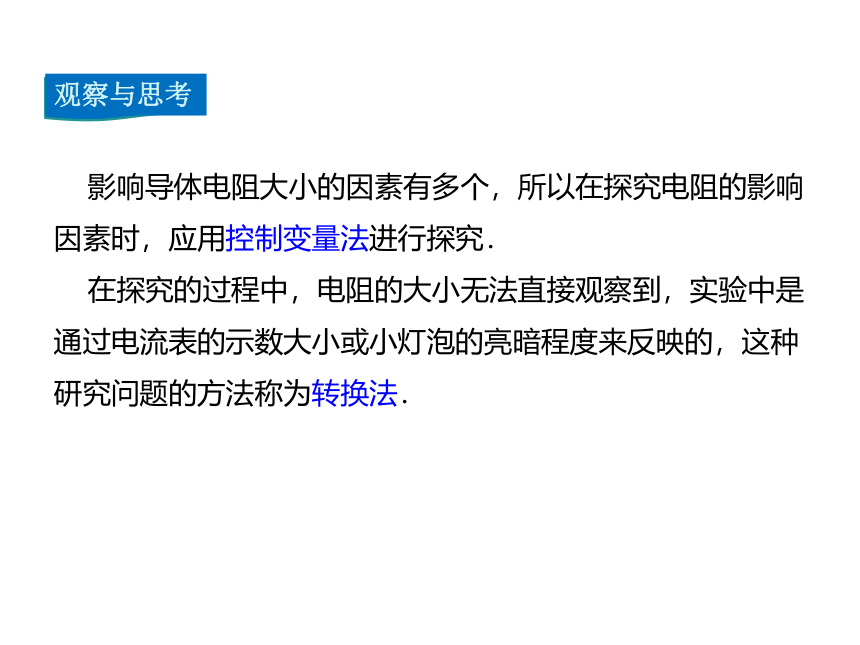

影响导体电阻大小的因素有多个，所以在探究电阻的影响因素时，应用控制变量法进行探究．
在探究的过程中，电阻的大小无法直接观察到，实验中是通过电流表的示数大小或小灯泡的亮暗程度来反映的，这种研究问题的方法称为转换法．
情况 电流 电阻
材料不同
导线越长
导线越短
横截面小
横截面大
温度高
温度低
不同
大
大
大
大
大
不同
大
小
小
小
小
小
小
　导体的电阻与材料 ，材料不同，电阻不同．
　导体的电阻与横截面积　　　，导体的横截面积越大，电阻　 ．
　导体的电阻与导体长度　 ，导线越长，电阻 ．　　
导体的电阻与温度　 　，温度越高，电阻 ．
有关
越小
越大
越大
有关
有关
结论：
导体的电阻的大小与导体的材料、导体的横截面积、导体的长度、导体的温度有关．
有关
用两节电池、小灯泡、铅笔芯、夹子、开关、导线自制“铅笔芯变阻器”,组成如图所示电路．
实验1:闭合开关,向右移动滑线A,观察灯泡亮度．
实验2:闭合开关,向左移动滑线A,观察灯泡亮度．
(1)活动1中,连入电路的电阻线长度变　　 ,灯泡亮度变　　　．
(2)活动2中,连入电路的电阻线长度变　　 ,灯泡亮度变　　　．
短
亮
长
暗
铅笔芯的电阻变化是由改变导体电阻的长度引起的．类似这种元件我们叫变阻器．常用的变阻器有两种:滑动变阻器和电阻箱．
1.原理：靠改变连入电路中电阻线的长度来改变电阻的．
A
B
P
滑动变阻器
三
2.滑动变阻器的使用方法：
(1)使用C、D（上边两个）接线柱：
滑动变阻器的电阻线没有接入电路，所以起不到
改变电阻，从而改变电流的作用．这是一种错误用法．
A
C
D
A
B
(2)使用A、B（下边两个）接线柱：
相当于接入电路中一个定值电阻,同样起不到改变电阻，从而改变电流的作用．
A
C
D
A
B
P
(3)使用A、Ｃ（一上一下）两个接线柱：
AP段电阻线接入电路，当滑片P远离A端滑动时，AP段电阻线变长，电阻变大，电流变小，灯变暗．
A
C
D
A
B
(4)使用A、D（一上一下）两个接线柱：
AP段电阻线接入电路，当滑片P远离A端滑动时，
AP段电阻线变长，电阻变大，电流变小，灯变暗．
A
C
D
A
B
P
(5)使用B、C（一上一下）两个接线柱：
BP段电阻线接入电路，当滑片P向B端滑动时,BP段电阻线变短，电阻变小，电流变大，灯变亮．
P
A
C
D
A
B
(6)使用B、D（一上一下）两个接线柱：
BP段电阻线接入电路，当滑片P向B端滑动时，BP段电阻线变短，电阻变小，电流变大，灯变亮．
A
C
D
A
B
P
使用滑动变阻器时接线要一上一下，电阻的变化由滑片与下边已接线的接线柱之间的距离变化（即接入电路的电阻线的长度）决定：距离越大，电阻越大；距离越小，电阻越小．
常见的变阻箱
变阻箱
四
电阻箱读数
课堂小结
1.如图所示是研究导体的电阻大小是否与导体材料有关的电路．其中除了AB、CD导线的长度相同外,还应满足的条件是(　　)
A.横截面积不同,材料不同
B.横截面积相同,材料不同
C.横截面积不同,材料相同
D.横截面积相同,材料相同
B
课堂训练
2.导体的电阻是导体本身的一种性质,它的大小(　　)
A.只决定于导体的材料
B.只决定于导体的长度
C.只决定于导体的横截面积
D.决定于导体的材料、长度和横截面积
D
3.下列关于滑动变阻器的说法,正确的是 (　　)
A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的
B.滑动变阻器是靠改变导体的材料来改变导体电阻的
C.因为导体的电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的
D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的
D
4.如图所示,向右移动滑片时,电阻的变化效果相同的是(　　)
A.甲和乙 B.甲和丙
C.甲和丁 D.乙和丁
C
