第十三章　探究简单电路
第4节　探究串、并联电路中的电流　
如图所示，把任意两个规格不同的灯泡串联起来接到电源上，闭合开关，灯泡的亮度不同，那么通过这两个灯泡的电流是什么关系？
新课引入

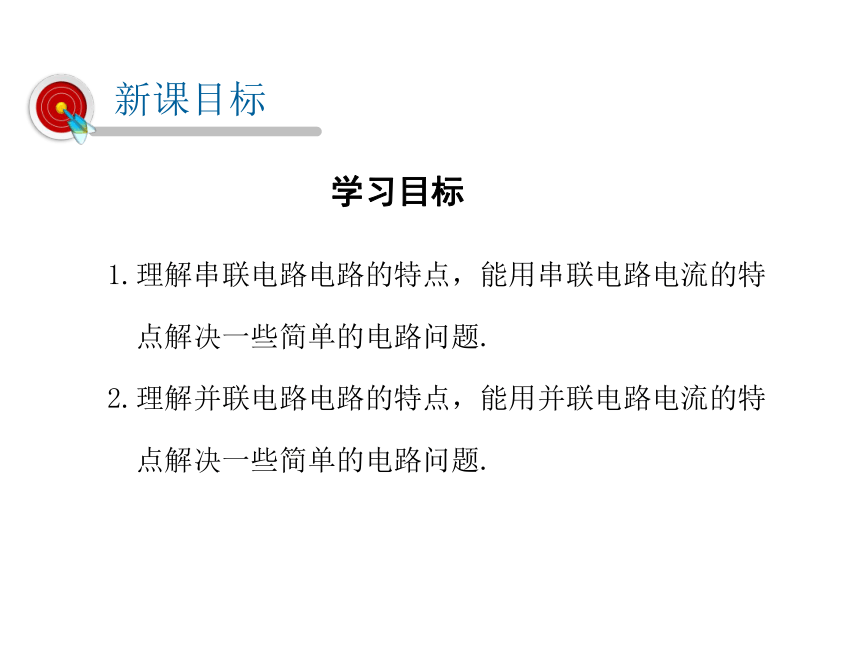

学习目标
1.理解串联电路电路的特点，能用串联电路电流的特
点解决一些简单的电路问题.
2.理解并联电路电路的特点，能用并联电路电流的特
点解决一些简单的电路问题.
新课目标
依据如图所示电路图，用导线将实物图中的电路元件连接起来；
A、B、C三点的电流大小一样吗？
串联电路中的电流
一

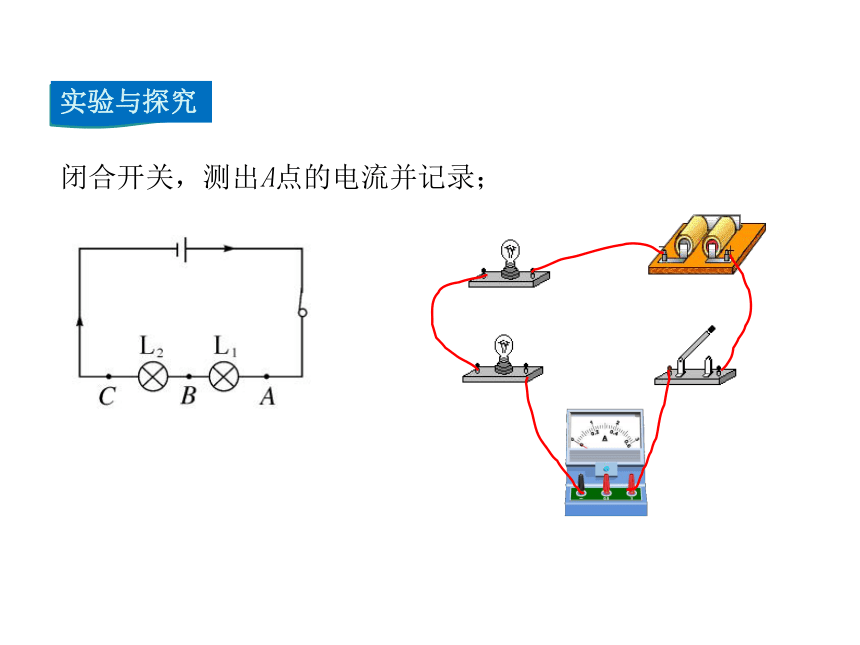

闭合开关，测出A点的电流并记录；

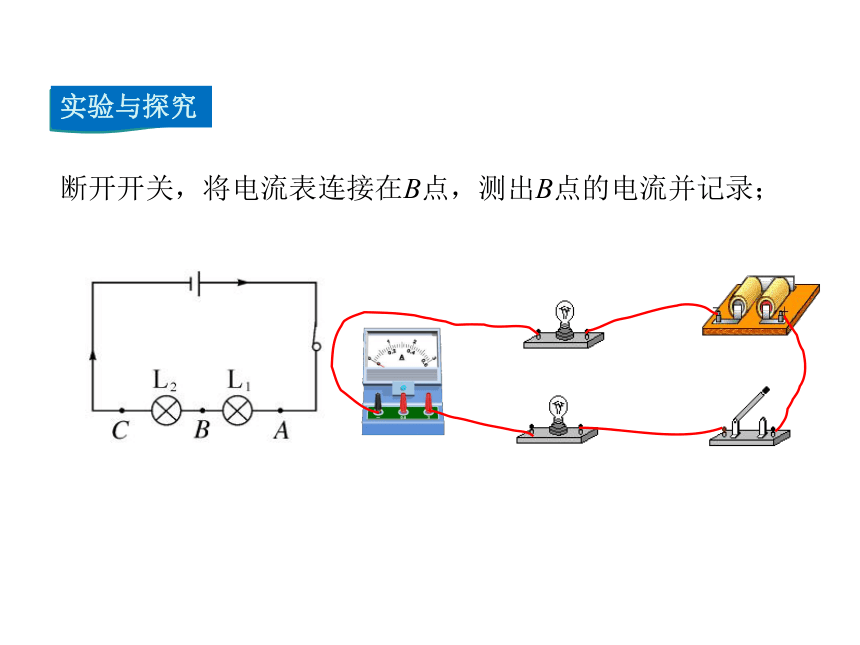

断开开关，将电流表连接在B点，测出B点的电流并记录；

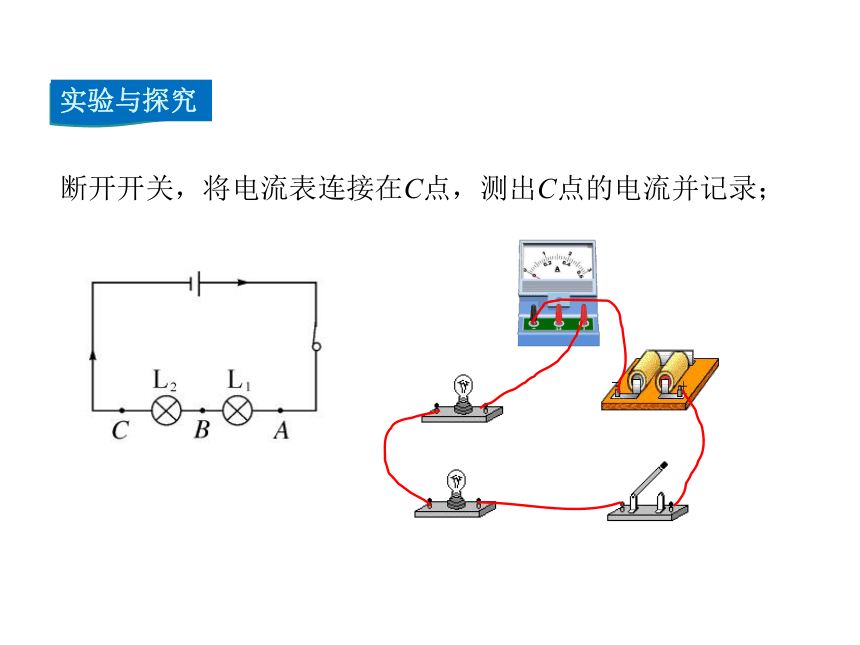

断开开关，将电流表连接在C点，测出C点的电流并记录；

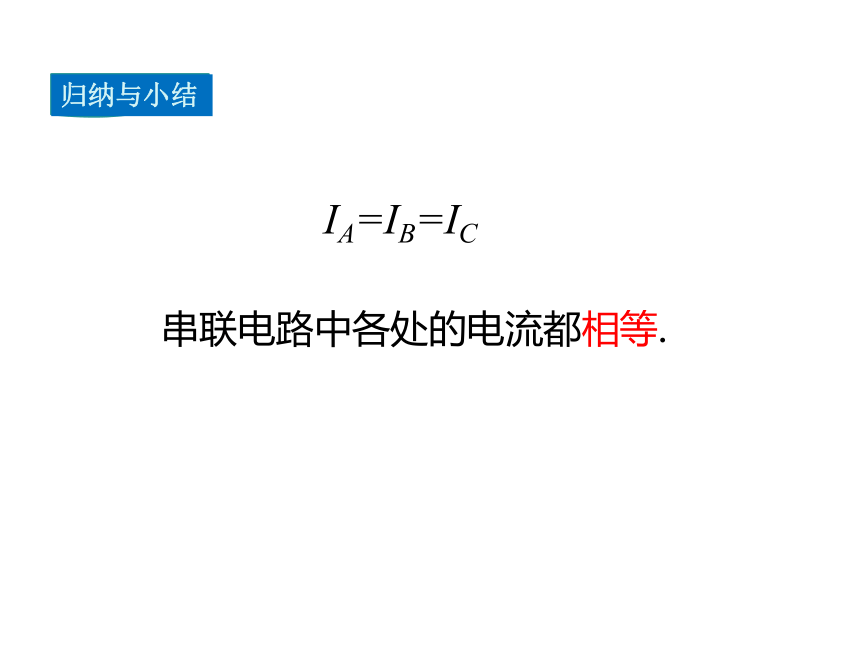

IA=IB=IC
串联电路中各处的电流都相等.

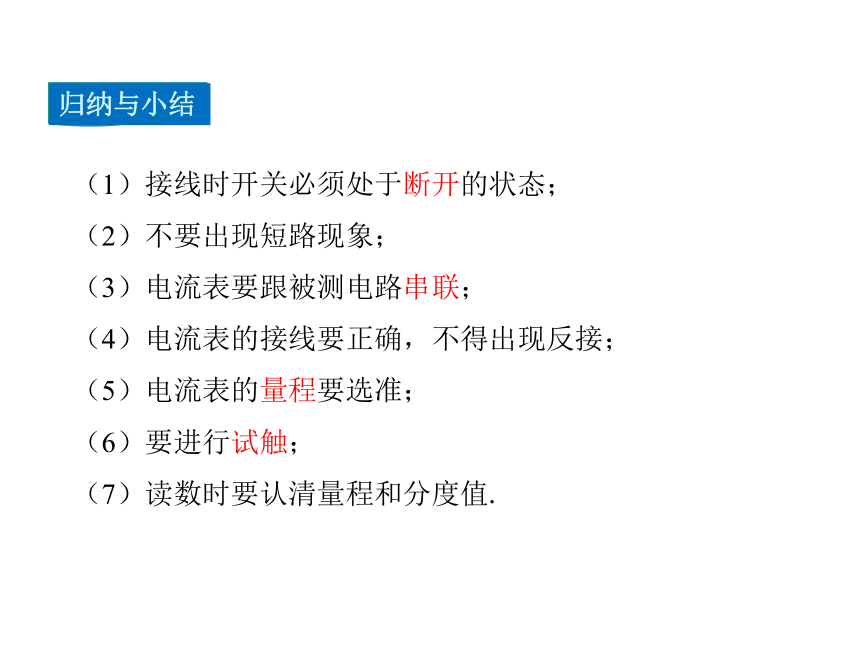

（1）接线时开关必须处于断开的状态；
（2）不要出现短路现象；
（3）电流表要跟被测电路串联；
（4）电流表的接线要正确，不得出现反接；
（5）电流表的量程要选准；
（6）要进行试触；
（7）读数时要认清量程和分度值.
串联电路中各处的电流都相等，那么并联电路中各个用电器的电流有什么关系呢？
依据如图所示电路图，用导线将实物图中的电路元件连接起来；
并联电路的电流特点
二
闭合开关，测出A点的电流并记录；
断开开关，将电流表连接在B点，测出B点的电流并记录；
断开开关，将电流表连接在C点，测出C点的电流并记录；
IA=IB+IC
并联电路中，干路中的电流等于各支路中的电流之和.
物理实验不能只由一次实验得出规律.为了使得出的结论具有普遍性，可换用不同规格的灯泡或改变干电池的节数等方法进行多次验证.
如果通过两个用电器的电流相等，则这两个用电器之间一定是串联的吗？
课堂小结
1.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，
L2较暗，那么（ ）
A.L1中的电流较大
B.L2中的电流较大
C.L1和L2中的电流是相等的
D.由于灯的亮暗不同，故无法比较电流大小
C
课堂训练
2.在如图所示的几种电路中，电流表只测L2电流的是（ ）
B
3.如图所示，闭合开关S后，电流表A的示数为0.5A，
A1的示数为0.3A，则通过灯L1的电流为 A，
电流表A2的示数为 A.
0.3
0.2
