第四章 专题训练 光现象作图

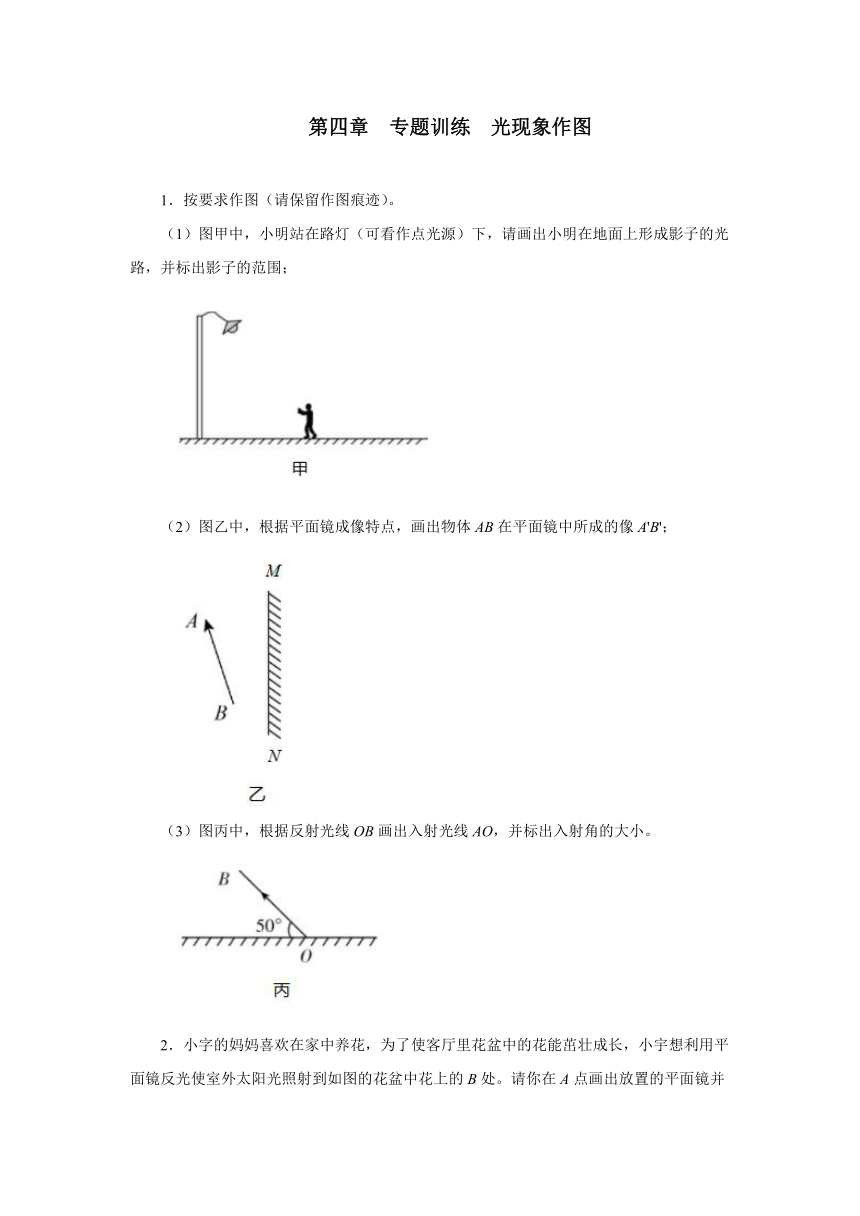

1．按要求作图（请保留作图痕迹）。
（1）图甲中，小明站在路灯（可看作点光源）下，请画出小明在地面上形成影子的光路，并标出影子的范围；
（2）图乙中，根据平面镜成像特点，画出物体AB在平面镜中所成的像A'B'；
（3）图丙中，根据反射光线OB画出入射光线AO，并标出入射角的大小。

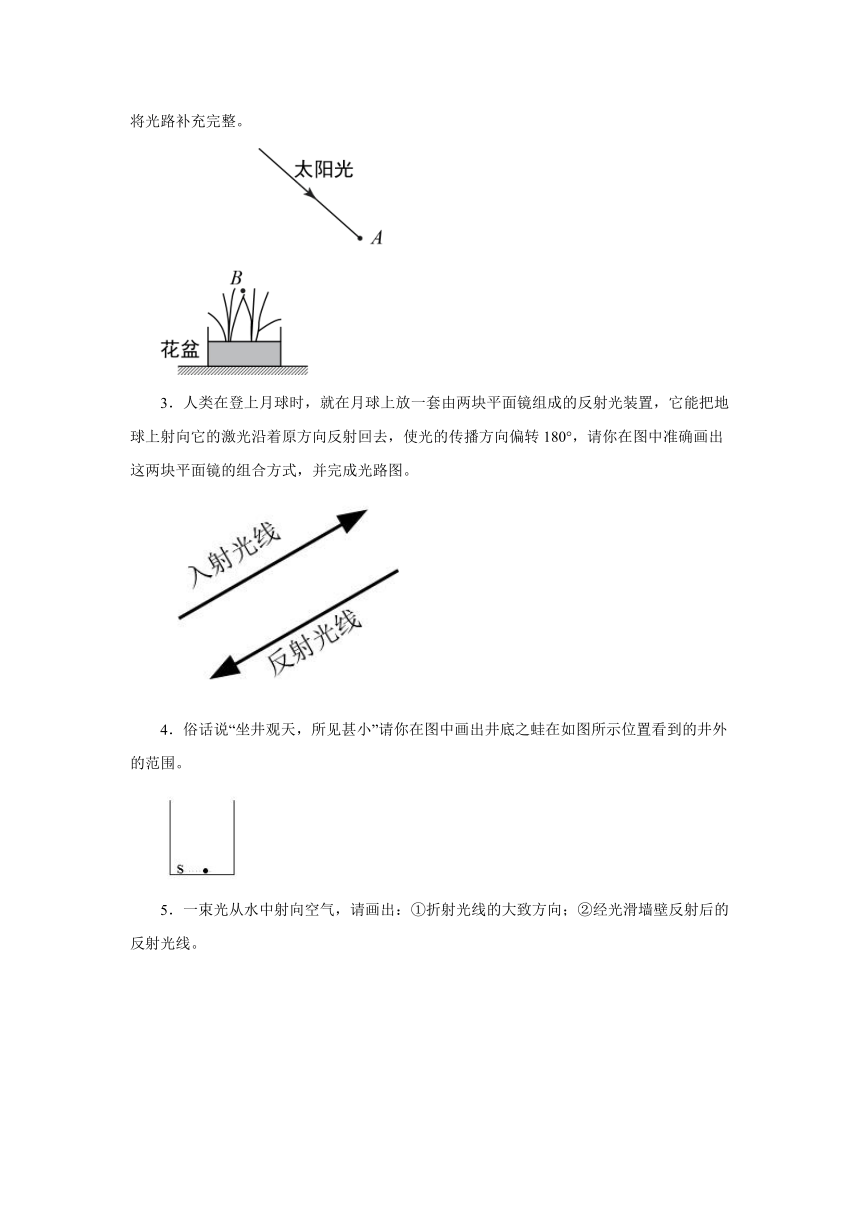

2．小字的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想利用平面镜反光使室外太阳光照射到如图的花盆中花上的B处。请你在A点画出放置的平面镜并将光路补充完整。
3．人类在登上月球时，就在月球上放一套由两块平面镜组成的反射光装置，它能把地球上射向它的激光沿着原方向反射回去，使光的传播方向偏转180°，请你在图中准确画出这两块平面镜的组合方式，并完成光路图。
4．俗话说“坐井观天，所见甚小”请你在图中画出井底之蛙在如图所示位置看到的井外的范围。
5．一束光从水中射向空气，请画出：①折射光线的大致方向；②经光滑墙壁反射后的反射光线。
6．检查视力的时候，为了节省空间，视力表放在被测者头部的后上方，被测者识别对面上镜子里的像进行检测。请在图中作出被测者通过平面镜M看到视力表上A点的光路图。
7．如图所示，A和B是放在平面镜MM 前完全相同的两支蜡烛。眼睛从某个方向向平面镜看去时，两支蜡烛的像完全重叠。请在图中画出从这个方向进入眼的光线。
8．图甲为开封铁塔及其倒影的美景。请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A点表示水中“塔尖”的位置。

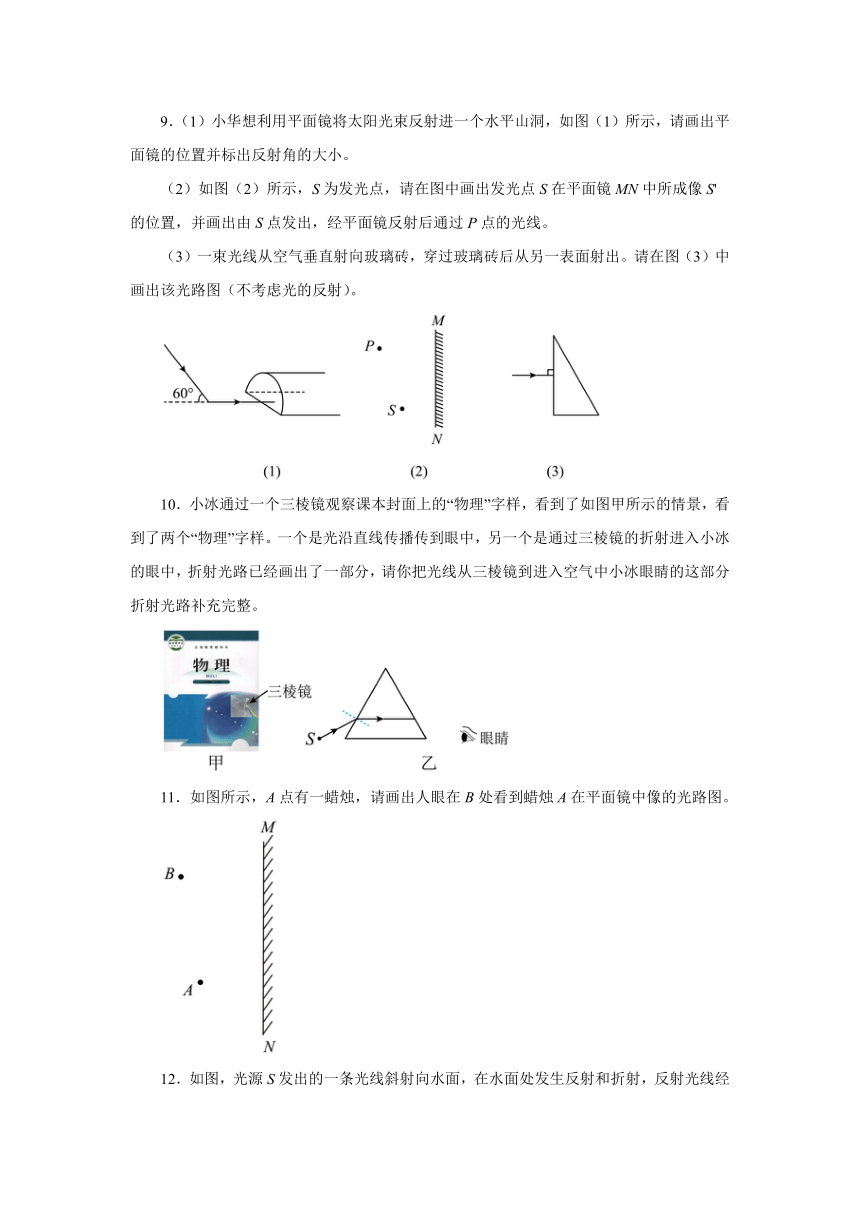

9．（1）小华想利用平面镜将太阳光束反射进一个水平山洞，如图（1）所示，请画出平面镜的位置并标出反射角的大小。
（2）如图（2）所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像S'的位置，并画出由S点发出，经平面镜反射后通过P点的光线。
（3）一束光线从空气垂直射向玻璃砖，穿过玻璃砖后从另一表面射出。请在图（3）中画出该光路图（不考虑光的反射）。
10．小冰通过一个三棱镜观察课本封面上的“物理”字样，看到了如图甲所示的情景，看到了两个“物理”字样。一个是光沿直线传播传到眼中，另一个是通过三棱镜的折射进入小冰的眼中，折射光路已经画出了一部分，请你把光线从三棱镜到进入空气中小冰眼睛的这部分折射光路补充完整。
11．如图所示，A点有一蜡烛，请画出人眼在B处看到蜡烛A在平面镜中像的光路图。
12．如图，光源S发出的一条光线斜射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P。请作出入射光线、反射光线和折射光线。
13．(1)如图所示，MP、NP是两块成60°的平面镜，入射光线AO与平面镜MP成30°入射，请画出入射光线AO经两平面镜反射后的反射光线；
(2)如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出平面镜与水平面夹角的度数。
14．如图所示，清澈平静的水面下有一盏射灯A，水面上方有一块平面镜，人眼在B处，请画出一条从A发出的光通过折射和反射后进入人眼的完整光路图。（用反射定律和折射规律画图）
