浙教版科学八年级上册第四章电路探秘导学稿

浙教版科学八年级上第四章电路探秘导学稿
班级 姓名
第一节电路图
预习题
1、一个完整的电路由 、 、 、导线等组成。
2、电路的三种状态是 、 、 。
3、用 代替实物表示电路的图称为电路图。
4、电路的两种连接方式是 、 。 电路叫干路， 电路叫支路。
课堂问题
1、短路的分类
直接用导线把电源两极连接起来的电路叫做 ，电源短路时由
于电路中的 过大会损坏 ，严重时会造成 。
因此必须防止 。
当用导线与小灯泡L1并联（导线连接在小灯泡L1的两端）则该电路
为 。
2、电路元件符合与电路图
画出下列电路元件符合
电池 电池组 灯泡 开关 导线 交叉不相连导线 交叉相连导线
画出课本图4-3，4-10,4-11实物图对应的电路图
归纳：画电路图应注意1、元件位置安排要适当，分布要均匀；2、元件不要画在拐角处； 3、整个电路图最好呈矩形；4、图要完整美观，横平竖直，简洁、工整。
3、电路的连接方式
分析图4-10,4-11中的电流
电流从电源的正极流出,经过用电器流到负极,流过的路径只有一条的是 ，电流从电源的正极流出,经过用电器流到负极,电路中有分支,电流流过的路径有两条或两条以上的是 。
（开关和电流表可认为是导线，电压表可认为此处电路是开路。）
持续电流存在的条件是：除电路中有 外，电路还必须是 ，这两个条件缺一不可。

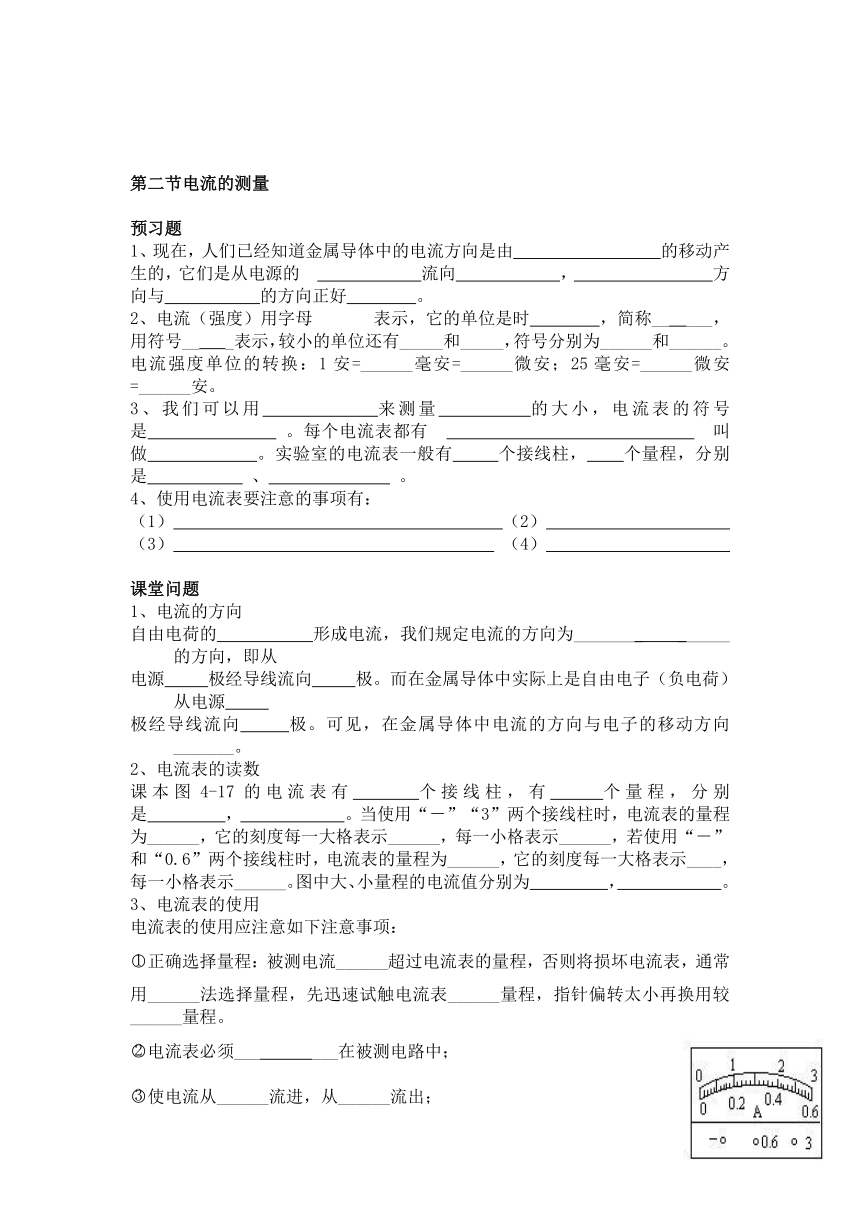

第二节电流的测量
预习题
1、现在，人们已经知道金属导体中的电流方向是由 的移动产生的，它们是从电源的 流向 ， 方向与 的方向正好 。
2、电流（强度）用字母 表示，它的单位是时 ，简称__ ___，用符号__ _表示，较小的单位还有_____和_____，符号分别为______和______。
电流强度单位的转换：1安=______毫安=______微安；25毫安=______微安=______安。
3、我们可以用 来测量 的大小，电流表的符号是 。每个电流表都有 叫做 。实验室的电流表一般有 个接线柱， 个量程，分别是 、 。
4、使用电流表要注意的事项有：
（1） （2）
（3） （4）
课堂问题
1、电流的方向
自由电荷的 形成电流，我们规定电流的方向为________ ______的方向，即从
电源 极经导线流向 极。而在金属导体中实际上是自由电子（负电荷）从电源
极经导线流向 极。可见，在金属导体中电流的方向与电子的移动方向_______。
2、电流表的读数
课本图4-17的电流表有 个接线柱，有 个量程，分别是 ， 。当使用“－”“3”两个接线柱时，电流表的量程为______，它的刻度每一大格表示______，每一小格表示______，若使用“－”和“0.6”两个接线柱时，电流表的量程为______，它的刻度每一大格表示____，每一小格表示______。图中大、小量程的电流值分别为 ， 。
3、电流表的使用
电流表的使用应注意如下注意事项：
正确选择量程：被测电流______超过电流表的量程，否则将损坏电流表，通常用______法选择量程，先迅速试触电流表______量程，指针偏转太小再换用较______量程。
电流表必须___ ___在被测电路中；
使电流从______流进，从______流出；
绝对不允许__ ___用电器而把电流表直接连到电源两极，否则电流表会因电流过_ _而烧坏。
读数时应“先看量程后读数”。
被测电路的电流强度为1.5安，用图所示的电流表去测量，应接______和______两个接线柱，在图中表示出来，并在图中画出指针的位置。
4、串并联电路的电流特点
串联电路的电流特点：___________________________数学表达式为_________________；
并联电路的电流特点：____________________________数学表达式为_________________。
第三节物质的导电性
预习题
1、 的物质叫导体。如 。
的物质叫绝缘体。如 。
2、 叫半导体，半导体具有 导电能力。
3、金属导体能导电的原因是 。一般的非金属中几乎没有 ，因
此它们不能 。
4、导体对电流的阻碍作用称为 。电阻用字母 表示，电阻的单位是 ，简称 。
符号是 。电阻的常见单位还有 、 。
课堂问题
1、常见的导体与绝缘体
设计测试常见物体是否导电的电路图
导体有： 。
绝缘体有： 。
导体与绝缘体并不是绝对的
导体和绝缘体不是 的，有些绝缘体在条件改变时会变成 。如，玻璃在通常情况下是 ，但当玻璃烧红时，玻璃也会 。纯净的水是不 的，但水中溶解有其他物质时水也会 ，所以普通的水是能 的。
2、金属导电的微观
原子由 和 构成， 带正电， 带负电， 相对固定不动， 可以自由移动。金属内 的定向移动形成了电流。非金属内没有
，因此非金属不能导电。

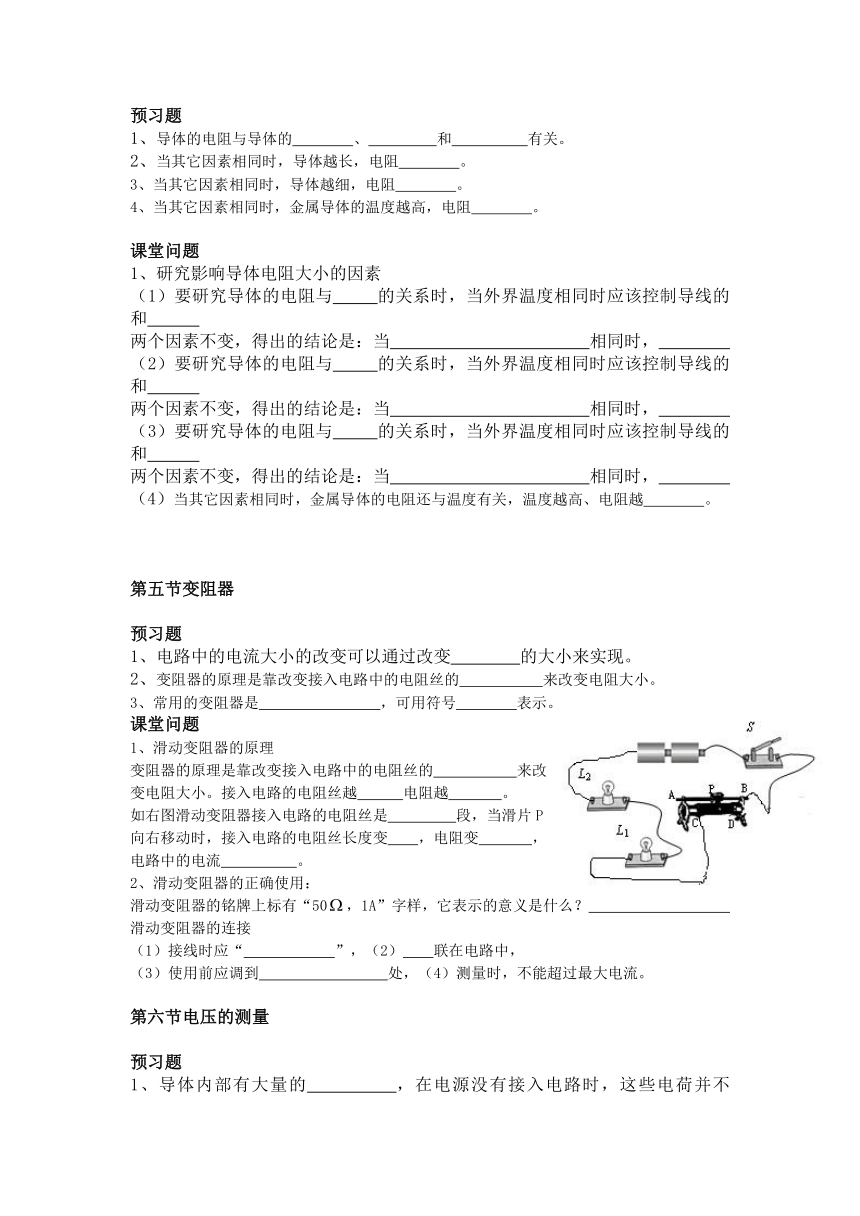

第四节影响导体电阻大小的因素
预习题
1、导体的电阻与导体的 、 和 有关。
2、当其它因素相同时，导体越长，电阻 。
3、当其它因素相同时，导体越细，电阻 。
4、当其它因素相同时，金属导体的温度越高，电阻 。
课堂问题
1、研究影响导体电阻大小的因素
（1）要研究导体的电阻与 的关系时，当外界温度相同时应该控制导线的 和
两个因素不变，得出的结论是：当 相同时，
（2）要研究导体的电阻与 的关系时，当外界温度相同时应该控制导线的 和
两个因素不变，得出的结论是：当 相同时，
（3）要研究导体的电阻与 的关系时，当外界温度相同时应该控制导线的 和
两个因素不变，得出的结论是：当 相同时，
（4）当其它因素相同时，金属导体的电阻还与温度有关，温度越高、电阻越 。
第五节变阻器
预习题
1、电路中的电流大小的改变可以通过改变 的大小来实现。
2、变阻器的原理是靠改变接入电路中的电阻丝的 来改变电阻大小。
3、常用的变阻器是 ，可用符号 表示。
课堂问题
1、滑动变阻器的原理
变阻器的原理是靠改变接入电路中的电阻丝的 来改
变电阻大小。接入电路的电阻丝越 电阻越 。
如右图滑动变阻器接入电路的电阻丝是 段，当滑片P
向右移动时，接入电路的电阻丝长度变 ，电阻变 ，
电路中的电流 。
2、滑动变阻器的正确使用：
滑动变阻器的铭牌上标有“50，1A”字样，它表示的意义是什么？
滑动变阻器的连接
（1）接线时应“ ”，（2） 联在电路中，
（3）使用前应调到 处，（4）测量时，不能超过最大电流。

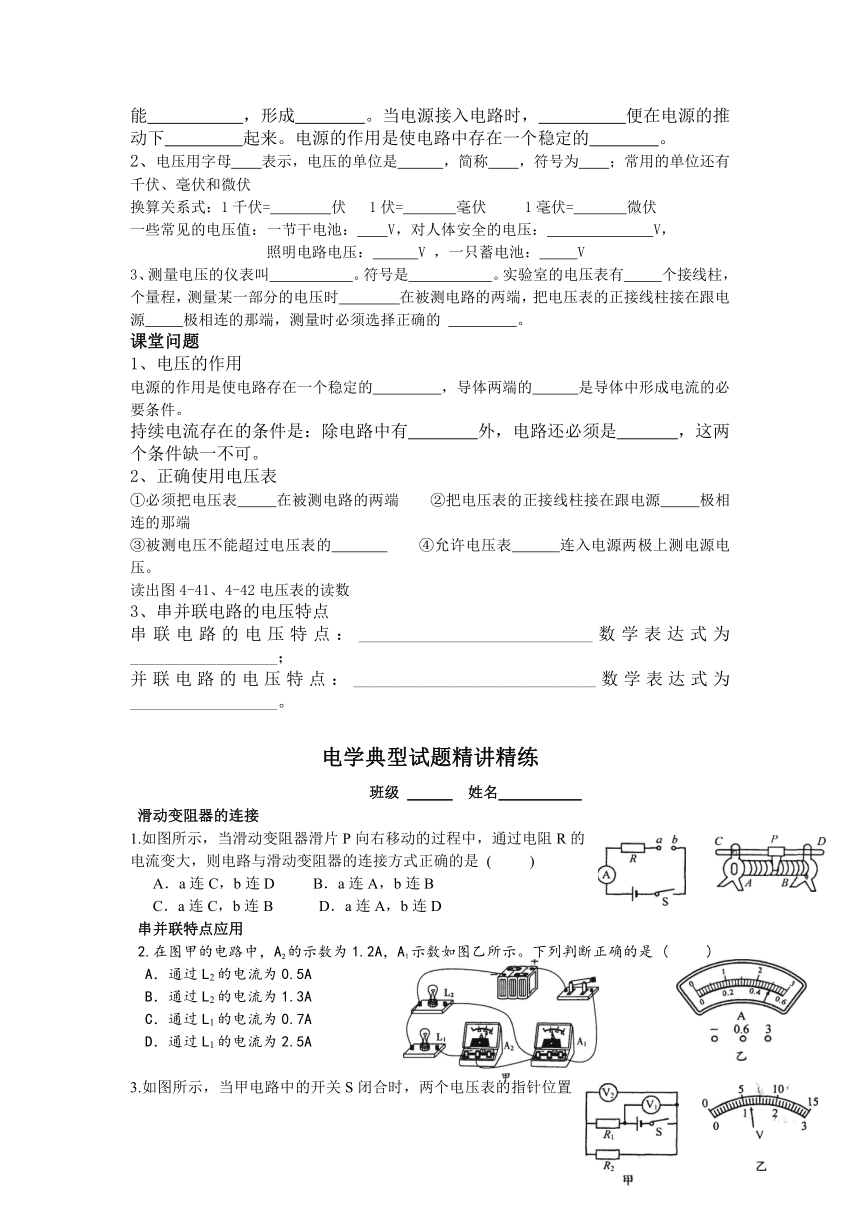

第六节电压的测量
预习题
1、导体内部有大量的 ，在电源没有接入电路时，这些电荷并不能 ，形成 。当电源接入电路时， 便在电源的推动下 起来。电源的作用是使电路中存在一个稳定的 。
2、电压用字母 表示，电压的单位是 ，简称 ，符号为 ；常用的单位还有千伏、毫伏和微伏
换算关系式：1千伏= 伏 1伏= 毫伏 1毫伏= 微伏
一些常见的电压值：一节干电池： V，对人体安全的电压： V，
照明电路电压： V ，一只蓄电池： V
3、测量电压的仪表叫 。符号是 。实验室的电压表有 个接线柱， 个量程，测量某一部分的电压时 在被测电路的两端，把电压表的正接线柱接在跟电源 极相连的那端，测量时必须选择正确的 。
课堂问题
1、电压的作用
电源的作用是使电路存在一个稳定的 ，导体两端的 是导体中形成电流的必要条件。
持续电流存在的条件是：除电路中有 外，电路还必须是 ，这两个条件缺一不可。
2、正确使用电压表
①必须把电压表 在被测电路的两端 ②把电压表的正接线柱接在跟电源 极相连的那端
③被测电压不能超过电压表的 ④允许电压表 连入电源两极上测电源电压。
读出图4-41、4-42电压表的读数
3、串并联电路的电压特点
串联电路的电压特点：___________________________数学表达式为_________________；
并联电路的电压特点：____________________________数学表达式为_________________。
电学典型试题精讲精练
班级 姓名
滑动变阻器的连接
1.如图所示，当滑动变阻器滑片P向右移动的过程中，通过电阻R的电流变大，则电路与滑动变阻器的连接方式正确的是 ( )
A．a连C，b连D B．a连A，b连B
C．a连C，b连B D．a连A，b连D
串并联特点应用
2.在图甲的电路中，A2的示数为1.2A，A1示数如图乙所示。下列判断正确的是 ( )
A．通过L2的电流为0.5A
B．通过L2的电流为1.3A
C．通过L1的电流为0.7A
D．通过L1的电流为2.5A
3.如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为 ( )
A．1.2V，6V B．6V，1.2V
C．4.8V，1.2V D．1.2V，4.8V
4.电流表越精密，其内部电阻就越小，这样，当电流表 联接入电路中时，电路的电阻和电流都不会有明显的变化，可以忽略。但是，电流表的接入毕竟使电路有所变因此，测量是有误差的，由此引起电流的测量值应该比真实值略 （填“大”、“小”）。
5.学校照明电路的总电阻，当 ( )
A．全校电灯开关都闭合时最大 B．全校电灯开关都闭合时最小
C．全校电灯开关都断开时最小 D．全校电灯少用时最小
电表的正确连接
6.如图所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是( )
A.甲接电压表，乙接电流表 B.甲接电流表，乙接电压表
C.甲、乙都接电压表 D．甲、乙都接电流表
7.如图所示的电路图中，能用电压表正确测出灯L1两端电压的是 ( )
8.如图所示的电路，合上开关，小灯泡正常发光，若将小灯泡
和电流表的位置互换，则合上开关后的现象是 ( )
A．小灯泡不发光 B．小灯泡会烧坏
C．小灯泡仍正常发光 D．电压表和电流表都没有示数
9．如右图所示为某同学在实验室用电压表测电压时所设计的
一个电路图，下列有关此电路的说法中不正确的是（ ）
A、电压表不可能同时测得L1、L2两端的电压
B、S1和S2不能同时闭合，否则电路将短路
C、若S1和S2都断开，电压表示数为零
D、若在测得L1两端的电压后，只需断开S1闭合S2，就能直接测出L2 两端的电压
电阻特点
10.关于白炽灯丝的电阻，下列说法中不正确的是 ( )
A．灯丝发光时电阻大些 B．灯丝不工作时电阻为零
C．灯丝重新搭上后电阻减小 D．灯丝不工作时电阻较小
11.有一段导体，它的电阻是20Ω ，当这段导体 两端加8V的电压时，通过这段导体的电流为0．4A，当这段导体两端的电压增加到12V，此时这段导体的电阻 (填“变大”、“变小”或“不变”)，当两端的电压为0时，电阻是 Ω。
12.在温度一定的条件下，做“研究决定电阻大小的因素”的实验，采用了控制变量的方法．下表给出了实验中所用到的导体的情况，选择B、E导体进行对比，是为了研究导体电阻大小与 是否有关系；为了研究导体电阻与横截面积的关系，应选择的两根导体是D和 。(填导体的代号)
导体代号 A B C D E F
长度／m 1.0 0.5 1.5 1.0 1.5 1.5
横截面积／mm2 1.2 0.8 1.0 0.6 0.8 1.0
材料 锰铜 钨 镍铬丝 锰铜 钨 锰铜
13.手边有一根1m长的均匀合金电阻丝,加在它两端的电压为6V时,通过它的电流为0.24A,现需要一根10Ω电阻丝,只要在这根合金丝上截取 cm长的一段就行了。
电表变化判断
14.如图所示的电路中，R为定值电阻，R1为滑动变阻器，当变阻器的滑片P由中点c向b端滑动时，电流表和电压表的示数变化情况是（ 　）
A．电压表的示数变大，电流表的示数变小
B．电压表的示数不变，电流表的示数变大
C．电压表的示数变小，电流表的示数不变
D．电压表的示数不变，电流表的示数变小
15.如右图所示，电源电压不变，当滑动变阻器的滑片从左向右
滑动过程中，电流表和电压表的示数变化情况应是 ( )
A．电压表、电流表示数都变大
B．电压表示数变大，电流表示数变小
C．电压表示数变小，电流表示数变大
D. 电压表、电流表示数都变小
16.电源电压为12伏不变，电阻R1为12欧，滑动变阻器
R2的最大阻值为18欧，当滑片P从最左端移到最右端
时，电压表示数变化范闱是 ( )
A．0～12伏 B．12伏～4。8伏
C．4．8伏～0伏 D．4．8伏～12伏
故障判断
17.如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是 ( )
A．L1断路 B． L1短路 C．L2断路 D． L2短路
18.小亮同学按图所示的电路连接好，经检查没有错误。当他闭合开关后，发现电压表没有示数。经过进一步检查判断故障只可能出在灯L1或灯L2处，由此判断可能是灯L1处 或灯L2处 。
19.在如图所示的电路中，电源两极间电压不变，闭合开关S，电路正
常工作，一段时间后，发现其中一个电压表示数变大，则( )
A．灯L1可能变亮 B．灯L1亮度可能不变
C．灯L2可能断路 D。灯L2可能短路
实验探究
20.李明想用下图所示的器材，设计一个可以调节小灯泡亮度的电路。请你用笔画线代替导线，帮李明把图中的器材连接起来。 要求：
(1)滑动变阻器的滑片向右滑动时，灯泡的亮度变暗；
(2)用电流表测灯泡的电流(灯泡的电阻约为10Ω)，电压表测灯泡两端的电压。
李明检查电路连接无误后，闭合开关，测得灯泡的电流和电压如下图甲、乙所示，则通过灯泡的电流是 A，灯泡两端的电压是 V。
21.冬冬在做“探究通过导体的电流与电阻的关系”的实验中，采用了图（甲）所示的电路图。
（1）请按照电路图，用笔画线代替导线，将图（乙）中的实物图连接完整。
（2）实验过程中，当电阻R由5Ω更换为10Ω后，为了探究上述问题，你认为应该采取的操作是 。
A、闭合开关，读出电流表的读数 B、闭合开关，将变阻器的滑片适当向左移
C、改变电压表、电流表的量程 D、闭合开关，将变阻器的滑片适当向右移
电压U=6V
电阻R（Ω） 电流I（A）
5 1.2
10 0.6
20 0.3
（3）实验过程中，冬冬把电阻R由5Ω分别换成了10Ω、20Ω， 每次闭合开关后，都要调节 ， 使 保持不变，然后再记录流表的示数。右表是冬冬测得的三组数据，据此数据可得到的结论是： 。
（4）本实验中测量了多组数据，爱思考的冬冬想到：在许多实验中都需要进行多次测量，有的是为了从不同情况中找到普遍规律,有的是为了求平均值以减小误差。你认为下列实验中多次测量的目的与本实验相同的是 （填序号）。①测量物体的长度；②用伏安法测量定值电阻的阻值；③探究重力大小与质量的关系。
22.在“测量小灯泡的电阻”的实验中，电源电压为3V，小灯泡的额定电压为2．5V，阻值
为10Ω左右，滑动变阻器上标有“20Ω 1A”字样。
(1)请你在图甲中用笔画线代替导线完成电路连接。
(2)开关闭合时，滑动变阻器的滑片P应移到 (选填“左”或“右”)端。
(3)调节滑片P，使电压表示数为2．5V，此时电流表的示数如图乙所示，则小灯泡正常发光时通过的电流为 A，电阻为 Ω。
（4)在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如右图所示，通过分析图像发现灯丝的电阻是变化的，这是因为导体的电阻随 的变化而变化。这种现象在现实生活中也有体现，例如家里的白炽灯在刚开灯的瞬间, 灯丝 (选填“容易”或“不容易”)烧断。
分析计算题
23.铭牌上标有“6V 10Ω”的电铃，要串联一个______欧姆的电阻，才能使它在9伏特的电压下正常工作。
24.如图所示，已知铝制电缆线每l米长的电阻为O．02欧 (导体的材料、横截面积一定时，导体电阻与长度成正比)．输电过程中，由于地下电缆某处短路，而导致用户停电． 为找到发生短路地点，工人在切断电源的情况下，以4节干电池串联做电源， 测得电路电流为0．2安，由此可知，电缆短路处到用户的距离是 ( )
A．1500米 B．750米 C．500米 D．30米
25.如图所示电路中，R1=30Ω，S断开时，电流表的读数是0．2A，S闭合后电流表的读数是0．5A．求R2的阻值。
26.如图所示。R1=10欧姆，R2=20欧姆，R3=30欧姆，电源电压恒定不变。
S1闭合，S2断开时安培表的读数为0．3安培。问：
(1)电源的电压是多少
(2)当S1与S2均断开时，电流表的读数是多少 R1两端的电压是多少
(3)当S1与S2均闭合时，安培表的读数又是多少 通过R3的电流强度是多少
27.如图所示的电路，电源电压不变，当开关S闭合后， 移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.5A变化到1A。定值电阻R0阻值和电源电压分别为多少
答案
1.C 2.B 3.C 4.串 小 5.B 6.C 7.B 8.C 9.D 10.B
11.不变 20 12.长度 A 13.40 14.D 15.D 16.B 17.D 18.短路 断路19.C 20.图略 0.26 2.4
21. 图略 B 滑动变阻器 R两端的电压 当电压不变时，导体中的电流与导体的电阻成反比。 3
22. 图略 右 0.26 9.6 温度 容易 23.5 24.B 25.20Ω 26.6V 0.2A 2V 0.3A 0.2A
27.8Ω 10V
第四章计算题课后练习
1. 把一只电阻R接到某电源上，此时电路中的电流为0.6A，若在电路里并联一只30Ω的电阻，此时干路的电流为0.8A，求电源电压和电阻R的阻值。　
2.如图9所示电路中，电源电压为12V，R2=20Ω。当S1，S2合上时，电流表示数为0.8A，当S1，S2断开时，电流表示数为0.2A。求R2和R3的值。
3．如图所示的电路中，电源电压为6伏不变，R1=20欧，R2=10欧，
Il = 0．2安， 求I2。
4．如图所示的电路中，A、B两端的电压是6V，灯L1的电阻是8Ω，通过的电流是0.2 A，求：
(1)通过灯L2的电流； (2)灯L1两端的电压； (3)灯L2两端的电压和灯L2的电阻。
5．某同学按如图所示电路进行实验。当闭合开关后，滑动变阻器滑片P在电阻R2的右端，得到下表中实验1的数据，滑动变阻器滑片在某位置时，得到下表中实验2的数据，请根据实验记录：
求：(1)电源电压；
(2)电阻R1的值；
(3)滑动变阻器在某位置时接入部分的电阻值。
6、已知电阻R1=10欧,R2=20欧,将R1和R2串联后接在电源电压为9伏的电路上,求:
(1)通过电阻R1和R2的电流多大
(2)电阻R2两端的电压多大
7、在如图所示的电路中，电阻R1的阻值为10欧。只闭合电键S，电流表A的示数为0.3安；闭合S、S1时，电流表A的示数为0.5安。求：
(1)通过电阻R2的电流。
(2)电源电压。
(3)电阻R2的阻值。
8、在如图所示的电路中，R1=8欧，R2为滑动变阻器，电源电压为6伏不变。求：
(1)当变阻器滑片置于N端时，电流表的示数为多大
(2)调节变阻器。当电压表示数为4伏时，变阻器R2连入电路的电阻为多大
欧姆定律计算练习题
班级 姓名
1、如右图所示，电源电压保持不变，R＝15欧，若在电路中再串联一个阻值为60欧的电阻，电流表的示数为0.2安。要使电流表的示数增大为1.2安，需在图中如何连接电阻 阻值为多大
2、如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流强度和电阻R1。
3、如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A I1=0.4A，求R2的电阻值。
5、如图所示的电路中，电源电压若保持不变。R1=4Ω，R3=6Ω。
⑴、如果开关S1、S2都断开时，电流表示数为0.6A，那么电源电压多大？
⑵、如果开S1、S2都闭合时，电流表示数为2A，那么R2的阻值是多大？
6、如图示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω。
求：⑴、如果开关S1、S2都断开时，电流表电压表的示数是多大？
⑵、如果开关S1、S2都闭合时，电流表的示
数是多大？
第四章中考题汇编
班级 姓名
1、如图，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R2的滑片P在中点，闭合开关S，三只电表均有示数。当滑片P向左移动时，下列说法正确的是 （ ）
A．若电阻串联．①、③是电压表，则表②示数变大
B．若电阻串联，①、③是电压表，则表②示数不变
C．若电阻并联，①、③是电流表，则表②示数变小
D．若电阻并联，①、③是电流表，则表②示数变大
2、如右图所示的电路中，电源电压保持不变，当闭合开关后，电压表示数为6伏，电流表示数为15安，则右边方框内的电阻连接情况可能是（ ）
A．4欧和3欧的电阻串联 B．6欧和8欧的电阻并联
C．10欧和5欧的电阻串联 D．12欧和6欧的电阻并联
3、如图表示了通过某导体的电流与其两端电压的关系。由图中信息可知（ ）
A．导体的电阻为6欧
B．导体的电阻为1.5欧
C．导体的电阻随导体两端电压的增大而增大
D．导体两端电压为0时，导体的电阻也为0
4、如图所示．物体M在水平导轨上平移时．带动滑动变阻器的滑片P移动，通过电压表显示的数据，可反映出物休移动距离的大小．下列说法正确的是（ ）
A．物体M不动时，电流表、电压表都没有示数
B．物体M不动时．电流表有示数，电压表没有示数
C．物体M向右移动时．电流表、电压表示数都增大
D．物休M向右移动时，电流表示数不变，电压表示数增大
5、如图所示电路，电源电压不变，滑动变阻器上标有“2A 20欧姆”字样。以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是（ ）
6、小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是：（ ）
7、如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过 (选填“电源…‘L1”或“L2”)的电流，b电流表的读数应为 安。
8、下面的电路图，在研究电流、电压和电阻关系时，若只改变滑动变阻器的阻值，可以探究电流与 的关系；也可用于伏安法测电阻，实验时小明观察到两个电表的示数如下，则小明测得R的电阻是 欧。
9、小灯泡的电阻受温度影响较大，而电流的大小会影响电阻的温度，那么小灯泡的电阻大小与通过的电流有什么关系呢 小亮选择一个规格为“4．8V”的小灯泡，按如下电路图连接电路进行测量，测量结果如下表。实验中电源电压保持6V不变。
实验次数 1 2 3 4 5
电压/V 1 1.5 2.0 2.5 3.0
电流/A 0.20 0.26 0.30 0.34 0.37
电阻/Ω 5.0 5.77 6.67 7.35 8.11
(1)分析下表的实验数据，可以得出通过小灯泡的电流越大，其电阻就 ；
(2)比较第2次与第4次实验，第 次实验小灯泡较亮；
(3)实验室有三种规格的滑动变阻器：甲(15Ω 1A)、乙(20Ω 1．5A)、丙(30Ω 1A)。分析小亮的实验，你认为小亮选择了 滑动变阻器。
10、某校同学为了探究金属热电阻的阻值与温度的关系，他们选择了蓄电池、两只电流表A1和A2（大量程均为0～0．6A)、滑动变阻器R1、定值电阻R0=30欧、控温装置、开关等器材，设计了图甲所示的电路并进行了有关实验，所得数据见下表：
(1)根据图甲的电路图进行实物线路连接(控温装置未画出)，现在还有一条导线没有连接， 在答题纸的图丙中，请你用钢笔或签字笔画线代替导线把它连上。
(2)某次实验中电流表A1的示数如图乙所示，则读数为 安。
t／℃ 0 10 20 30 40 50
R0／欧 30 40 50 60 90 140
(3)分析表中数据，可以得出金属热电阻的阻值随温度的升高而
(填“减小”或“增大”或“不变”)。
(4)实验过程中，在某一温度下，电流表Al的读数为0．26安，电流表A2的读数为0.18安，此时金属热电阻的阻值为 欧。
(5)若在实验过程中，由于某一个电阻发生故障造成电流表A1有示数、电流表A2无示数，则发生的故障可能有 。
11、小明学过安全用电知识后，想自制一只台灯，他选购了一只标号是“36V 1A”的灯泡，回到家后在着手安装时，突然想起家中的插座提供的电压是220V，于是他在包装盒内寻找说明书，但没有找到，却发现了一只配件.
（1）小明想知道配件的作用及有关它的性能参数（额定电流、电阻等），于是设计了如图所示的电路图和记录数据的表格，请你根据电路图帮助他把实物图连接完整.
（2）小明在正确连接完电路后，将测得的实验数据记录在表格中，根据实验数据能够知道配件的性能参数是 （只要求写出一个参数及其数值）.
（3）小明用“36V 1A”的灯泡和配件制成了一只台灯，请你在虚线框内画出这只台灯的电路图，并说明配件在电路中所起的主要作用是什么答： .
12、小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V。改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中。（1）实验过程中，移动变阻器滑片时，眼睛应注_____(选填序号)；
A.变阻器滑片B.电压表示数 C.电流表示数
（2）在丙图中，用笔线代替导线，将电压表正确连入电路；
（3）实验中，他所选择的变阻器是_____(选填序号)； A．10Ω 0.5A B．20Ω 1A C．50Ω 2A
（4）乙图中阴影部分面积表示的科学量是____________；
（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是： __________。
13、小亮在做“测量小灯泡的电阻”实验中，所用小灯泡上标有“2. 5V”字样。
（1）该实验的原理是 .如图所示是小亮未连接好的电路，请你用笔画线代替导线，将实物图补充完整：
（2）电路连好后，小亮分别测出了小灯泡的几组电压和电流值．记录在表格中。
①小灯泡正常工作时的电阻为 Ω。
实验次数 1 2 3
U/N 2.0 2.5 2.8
I/A 0.22 0.25 0.26
R/Ω
②小亮从数据中发现，灯泡的电阻是变化的，你认为影响电阻变化的主要因素是 。
（3）完成上述实验后，小亮看到滑动动变阻器的铭牌模糊不清，于是想测量变阻器的最大阻值Rx。他从实验室找来一个阻值已知为R0的定值电阻替换了灯泡．同时撤去了发生故障的电流表，并利用余下器材(电压未知的电源、量程合适的电压表、滑动变阻器、开关各—个、导线)，在不改动电压表位置及其连线的情况下，很快测出了Rx的大小。
①请把你设计的电路电路图在虚线框内。
②简述实验过程中要测量的物理量并用相应字母表示：
(i) ;
(ii) ; ③Rx= (用已知量和测量量表示)。
14、电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置．
（1）其工作原理利用了在材料、横截面积一定时，导体的长度越长，导体的电阻就越 __ 的规律．
（2）以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变．当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值 __ ，触摸点P到屏下端的距离 __ （以上两空选填“增大”、“减小”或“不变”）．
15、如图甲所示电路，可变电阻R2的滑片P从左向右滑动过程中，电压表与电流表的示数呈图乙所示的规律。求：
（1）当电流表的示数为5A时，可变电阻R2接入电路的阻值。
（2）可变电阻R2接入电路的阻值变化范围。
（3）电源电压和电阻R1各是多大？
16、随着人们生活水平的不断提高，私家车已日益普及．如图是一种测量小气车油箱内油量的装置原理图，它主要由电源、压敏电阻R（电阻随所受压力的变化而变化）、油量表（由电阻可忽略不计的电流表改装而成且量程足够大）等组成电路．压敏电阻R在一定范围内的阻值与所受压力的关系如下表所示，油箱位于压敏电阻上方，电源电压为6V．问：
压力F/N 0 50 100 150 200 250 300 350 400 450 …
电阻R/Ω 300 280 260 240 ？ 200 180 160 140 120 …
（1）未放油箱时，电路中的电流是多少？
（2）请根据表格数据推测，当油箱和油总重为200N时，压敏电阻R的阻值是多少？
（3）若油箱的质量为6.5kg，当油量表示数为5.5×102m3时，电路中的电流是多少？（ρ汽油=0.7×103kg/m3，g取10N/kg）
17、在公园有一种测量瞬间打击力的游戏机，其原理示意图如图（a）所示，游人手戴拳 击手套，击打可水平移动的A装置，A通过压杆与压力传感器接触，压力传感器的电阻值R会随所受压力大小发生变化．电压表的示数可反映出打击力的大小．
已知电阻R0=120Ω，压力传感器表面能承受的最大压力为4 000 N．压杆与压力传感 器的接触面积为4 cm2．压力传感器的电阻值随所受压力变化的图像如图（b）所示．若在某次游戏过程中，游人用2 000 N的力击中装置4，此时电压表的示数为l.5 V．设电源电压恒定不变．
（1）该压力传感器能承受的最大压强有多大
（2）电源电压是多少
（3）当装置A不受打击力作用时，电压表的示数是多少
18、医院里利用高温高压蒸汽消毒锅对器械进行消毒，不同的器械所要求的温度、压强不同．如图为自动测量锅内温度、气压的电路原理图(虚线框内为锅内部分电路)．电源电压恒为4.5V．
(1)压强传感器R1(阻值随所受的压强大小发生变化的可变电阻)置入锅内，其受压面积为2cm2，如果R1表面能承受的最大压力为70N，则锅内允许的最高气压是多少
(2)A1为显示锅内气压大小的仪表(实质是电流表)，当锅内气压不高于1标准大气压时，A1显示气压值都为0，此时R1阻值为200Ω，求：气压表零刻度线应标在电流表Al刻度盘多少毫安处
(3)热敏传感器R2(阻值随温度发生变化的可变电阻)置于锅内，A2为显示温度的仪表(实质是电流表)；R2的电阻与温度的关系如下表所示：
温度t／℃ 80 85 90 95 100 105 110 115 ……
电阻R2／Ω 120 110 100 90 80 70 60 50 ……
当电流表A2示数为60mA时，锅内的温度为多少
第四章中考题汇编答案
1.A 2.B 3.A 4.D 5.D 6.A 7.L1 1.2 8.电压 5 9.大 4 丙
10． (1)见右
(2)0.28 (3)增大 (4)67.5 (5)电阻Ro断路或R2短路
11.（1）如下图 （2）R=184Ω（3）如下图 降低小灯泡两端的电压（分压作用）
12. (1)B (2)如右图 (3)C (4)电压 (5)电阻R处有断路
13题答案：
（1）如右图所示
（2）10；温度
（3）①如上图右图所示
②（i）将滑动变阻器的滑片调到阻值为零处，记下电压表的示数U；(ii)将滑动变阻器的滑片调到阻值最大处，记下电压表的示数U0。 ③
14．（1）大 （2）增大 增大
15.
16．（1）由表格数据可知，未放油箱时电阻R=300Ω,由欧姆定律得
（2）由表格数据推测可知，压敏电阻R=220Ω
（3）由质量公式得m油=ρ油×V油=0．7×103kg/m3×5．5×10-2m3=38．5kg
F=G总=（m油+m箱）g=（6．5kg+38．5kg）×10N/kg=450N
由表格可知压力为450N时，电阻R=120Ω
由欧姆定律得
17.（1）由P=F/S得，能承受的最大压强P=4000/4×10-4Pa=l×107 Pa
（2）电路中的电流I=U0/R0 电阻R两端的电压UR =IR 电源电压U=U0+UR=6 V
（3）不受打击力作用时的电流I′= U/（R′+R0） 由U′= I′R0得
不受打击力作用时电压表的示数U0′=1/120 ×120 V=l V
18. （1）允许最高气压P=F/S=70N/2cm︿2=3.5×10︿5Pa
（2）依题意，当锅内气压不高于1标准大气压时，压强传感器的电阻都为R1＝200Ω
由欧姆定律，电路中电流I=U/R=4.5V/200Ω=22.5mA
∴压强传感器零起点应标在电流表A1刻度盘的22．5mA处
（3）电流表A2示数I＝60mA时，热敏电阻阻值
由表中的数据可以看出，温度随电阻的变化是线性的，温度升高5℃，电阻减小10Ω
R=U/I=4.5V/60mA=75Ω
电阻由80Ω变到75Ω，电阻减小5Ω，则温度升高2．5℃
∴锅内温度为t3＝100℃+2．5℃＝102．5℃
八年级（上）科学第四章独立练习
班级＿＿＿＿＿　姓名＿＿＿＿＿＿
一、选择题（共50分）
1．用一只开关可以同时控制两盏灯，则这两盏灯( )
A．一定是串联 B．一定是并联 C．可以串联也可以并联 D．不能这样连接
2．通常情况下，下列物体属于导体的是( )
A．汗液 B．空气 C．油 D．橡胶
3．教室里装有多盏电灯，每多开一盏电灯，则教室内电路的( )
A．总电阻增大 B．总电压增大 C．总电流增大 D．总电流不变
4．以下关于电流的说法正确的是( )
A．在电路中电流从电源的正极流向负极 B．在金属导体中电子的移动方向与电流方向相同
C．只有正电荷的定向移动，才能形成电流 D．只有自由电子的定向移动，才能形成电流
5．下列关于绝缘体的说法正确的是( )
A．绝缘体不容易导电，是因为它的内部没有电荷
B．绝缘体不容易导电，是因为它的内部自由电荷很少
C．绝缘体在任何条件下都不可能变成导体
D．绝缘体不容易导电，也不能带电
6．如上图所示，要使滑动变阻器滑片向左滑动时电阻变大，电路中的两导线应接在( )
A．C和D B．A和D
C．C和B 　　D．C和A
7．如图2所示电路中，当滑动变阻器滑片P向右移动时，电压表V与电流表A的读数将是( )
A．V表读数减小，A表读数增大 B．V表读数增大，A表读数也增大
C．V表读数增大，A表读数减小 D．V表读数减小，A表读数也减小
8．白炽灯的灯丝烧断后，可把断开处搭接起来继续使用，则灯丝的( )
A．电阻减少，电流增大 B．电阻变大，电流减少
C．电阻和电流都增大 D．电阻和电流都减少
9．在不考虑温度对电阻影响的情况下，下列关于导体电阻大小的说法，正确的是(　　)
A．长度相同的导线，细的电阻一定大 B．粗细相同的导线，长的电阻一定大
C．长度和粗细都相同的电阻导线，电阻一定相同
D．材料和长度都相同的导线，细的电阻一定大
10．如图四个电路图中，与实物图对应的是( )
11．同学们通过实践列出了白炽灯的常见故障与检修方法，其中一项的相关情况如下表所示，这个故障的可能原因可以概括成一个，这个原因是( )
A．电路出现了短路 B．电路出现了断路 C．用电器太多 D．供电电压偏低了
12．用实验的方法研究影响电阻大小的因素，老师给同学们提供了以下备选的导线规格，见下表。你认为对导体选择最合理的是( )
A．a b c d B．a e f g C．b c f g D．c d e f
13．下列说法正确的是( )
A．使用电压表前，如果指针不在零刻度上，要将指针调到零刻度。
B．有三个接线柱的电压表，有三个量程。
C．使用电压表时，绝对不允许直接把表接在电源两极间。
D．电压表应串联在电路中。
14．如上图，电源电压不变，当开关闭合时电流表示数是1A，当开关S断开时；电流表示数是0．6A，则电阻R1和R2的阻值之比是( )
A．3：2 B．2：3
C．5：3 D．3：5
15．如图所示，下列不允许做法是( )
A．同时闭合S1和S2 B．同时闭合S1和S3
C．同时闭合S2和S3 D．同时闭合S1 、S2和S3
16．欧姆定律的数学表达式是(　　　)
A． B．
C． D．以上都是
17．如图所示的电路来研究一段电路中的电流和电阻的关系，其中滑动变阻器在这个实验中的作用是( )
A．改变电路中的电阻，保护电阻R B．改变流过R的电流和它两端的电压
C．当改换电阻R时，调节滑动变阻器，使电压表的读数保持不变
D．当改换电阻R时，调节滑动变阻器，使电流表的读数保持不变
18．在下图中，关于a、b的说法正确的是( )
A．a为电流表，b为电压表
B．a为电压表，b为电流表
C．a、b都为电流表
D．a、b均为电压表
19．用电流表测通过灯L1的电流，用电压表测灯L1，两端的电压，图所示的电路符合要求的是( )
20．如右图所示，S闭合后，两个灯泡均不发光，但电压表的指针确有明显的偏转，该电路的故障可能是( )
A．L1被短路了 B．L2的灯丝烧断或灯座与灯泡没接触
C．L1和L2的灯丝都被烧断 D．L1的灯丝被烧断或没接好
二、填空题（共23分）
1．一节干电池的电压是＿＿＿伏，对人体安全的电压＿＿＿＿＿伏。
2．为了用开关控制电灯，必须把开关与电灯＿＿＿＿联，为　了房间内的各个用电器的工作相互不受影响，它们必须＿＿＿＿联。
3．在如图所示电路的各个圆圈内标上电压表或电流表的符号，并标出接线柱正负接线柱。
4．＿＿＿＿电路和＿＿＿＿电路是两种基本的电路，大街上的路灯是＿＿＿＿联的。
5． 如图所示的电路中，灯丝中的电流方向是＿＿＿＿＿，而灯丝中实际电荷定向移动的方向是＿＿＿＿＿(填“A－B”或“B－A”) 。
6．为了使电路中有连续的电流产生，必须要有＿＿＿＿＿，而且电路应该＿＿＿＿＿。
7．下图所示的电路中，各发生了什么故障
甲图：＿＿＿＿＿，
乙图：＿＿＿＿＿。
8．有一段导体，当两端电压为2V时，通过它的电流为0．5A，这段导体的电阻是＿＿Ω。若所加电压增大到4V时，通过它的电流为＿＿A。若所加的电压为零时，则通过它的电流为＿＿＿A，这段导体的电阻为＿＿＿Ω。
9．通过导体中的电流，跟＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿成正比；跟＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿成反比，这个规律就是＿＿＿＿＿＿＿定律。
三、作图题：（5分）
根据下列电路图，用铅笔或钢笔代替导线，将实物连接起来。
四、实验题（共10分）
1．以下是测量小灯泡电阻的实验
(1)请你用笔画线把下图中的器材正确地连接成实验电路。开始实验前，开关应＿＿＿＿；滑动变阻器的滑片应移到＿＿＿＿端。
(2)做第一次实验时，电流表电压表的指示数如上图所示，请把读数记在下表中。
(3)处理表中所记录的各次实验数据，得出待测灯泡的平均阻值为＿＿＿Ω。
五、计算题（共12分）
1．已知一个小灯泡发光时两端的电压为2.5伏，通过的电流为0.3安，求小灯泡发光时的电阻为多少欧姆？
2．已知小灯泡正常发光时的电阻为20欧，通过的电流为0.5安，则小灯泡发光时两端的电压为多少伏？如果电源的电压为16伏，为使小灯泡正常发光，需要串联一个多少欧的电阻？
3. 如右图示，电源电压U恒定，当开关S闭合时，电流表的示数为
1.2A；当开关断开时，电流表的示数是0.4A，电压表的示数为6V，
则两个灯泡的电阻分别是多大？
L2
L1
0
1
2
3
A
0.6
3
－
0.2
0.4
0.6
0
0
5
10
15
V
3
15
－－
1
2
3
0
A
V
·
·
R
R′
S
（第28题图）
